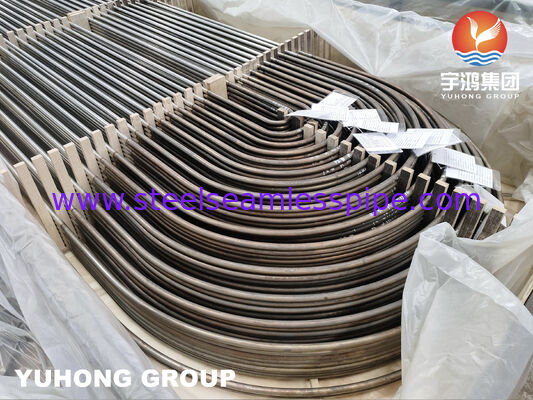

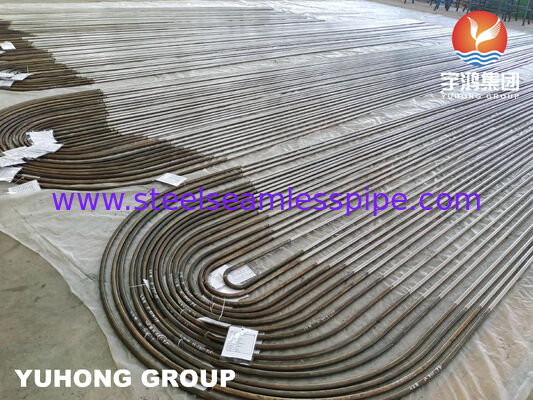

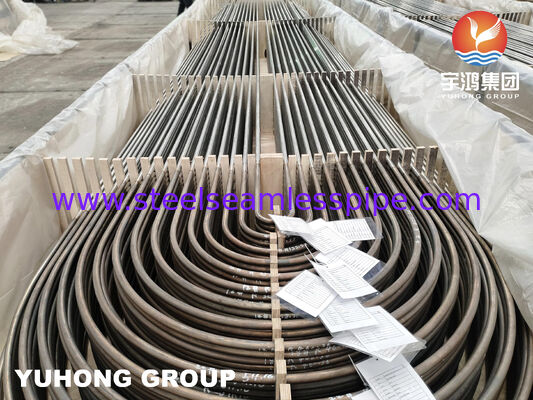

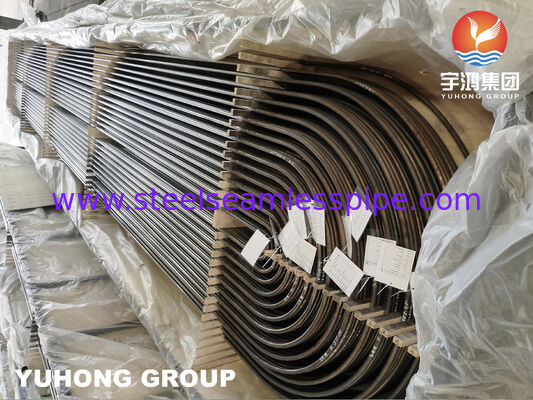

Бесшовные U-образные трубы из нержавеющей стали ASTM A213 TP316L
Обзор продукта
Прецизионные U-образные трубы для теплообменных пучков
Бесшовные U-образные трубы ASTM A213 TP316L изготавливаются из бесшовных труб из нержавеющей стали путем прецизионной холодной гибки и термообработки для кожухотрубных теплообменников, конденсаторов и котлов.
По сравнению с прямыми трубами, U-образные трубы устраняют промежуточные сварные соединения внутри теплообменника, уменьшая потенциальные точки утечки, одновременно повышая структурную надежность и тепловую эффективность. Каждая труба гибается по заданному радиусу осевой линии и проверяется на соответствие точности размеров, целостности толщины стенки и качеству поверхности.
Низкоуглеродистая нержавеющая сталь TP316L обеспечивает превосходную стойкость к питтинговой и межкристаллитной коррозии после сварки, что делает эти трубы пригодными для охлаждающей воды, содержащей хлориды, жидкостей для химической обработки и промышленных систем теплопередачи.
Технические характеристики
|
Наименование
|
Спецификация
|
|
Наименование продукта
|
Бесшовная U-образная труба ASTM A213 TP316L
|
|
Стандарт
|
ASTM A213 / ASME SA213
|
|
Марка материала
|
TP316L / UNS S31603
|
|
Тип продукта
|
Бесшовная U-образная труба
|
|
Производственный процесс
|
Холодная протяжка + ЧПУ гибка U-образная
|
|
Радиус изгиба
|
Настраивается в соответствии с TEMA
|
|
Наружный диаметр
|
12,7–50,8 мм
|
|
Толщина стенки
|
0,8–3,5 мм
|
|
Длина трубы
|
Настраивается
|
|
Обработка поверхности
|
Отожженная и протравленная
|
|
Термообработка
|
Термообработка на твердый раствор после гибки
|
|
Инспекция
|
Гидростатическое испытание, вихретоковое испытание, PMI
|
|
Сертификат
|
EN10204 3.1
|
Химический состав
|
Элемент
|
Содержание (%)
|
|
Углерод
|
≤0,030
|
|
Хром
|
16,0–18,0
|
|
Никель
|
10,0–14,0
|
|
Молибден
|
2,0–3,0
|
|
Марганец
|
≤2,00
|
|
Кремний
|
≤1,00
|
|
Фосфор
|
≤0,045
|
|
Сера
|
≤0,030
|
Механические свойства
|
Свойство
|
Требование
|
|
Прочность на растяжение
|
≥485 МПа
|
|
Предел текучести
|
≥170 МПа
|
|
Относительное удлинение
|
≥35%
|
|
Твердость
|
≤90 HRB
|
Особенности продукта
- Бесшовная конструкция для теплопередачи без утечек
Без продольных сварных швов, бесшовные трубы обеспечивают постоянную толщину стенки и надежную работу под давлением.
- Прецизионная формовка U-образного изгиба
Контролируемая гибка минимизирует утонение стенки и овализацию, сохраняя при этом постоянство размеров по всему пучку труб.
- Низкоуглеродистый материал TP316L
Низкое содержание углерода повышает стойкость к межкристаллитной коррозии после сварки и изготовления.
- Оптимизировано для сборки пучков труб
Каждая U-образная труба изготавливается в соответствии с чертежами заказчика и требованиями TEMA, обеспечивая плавную установку в трубные решетки.
Каждая производственная партия может поставляться с идентификацией материала, протоколами испытаний и сертификатом EN10204 3.1.
Доступные размеры
|
Параметр
|
Диапазон
|
|
Наружный диаметр
|
12,7–50,8 мм
|
|
Толщина стенки
|
0,8–3,5 мм
|
|
Длина прямых участков
|
Настраивается
|
|
Радиус изгиба
|
Настраивается
|
|
Длина трубы
|
Согласно чертежу
|
Применение
-
Кожухотрубные теплообменники
-
Поверхностные конденсаторы
-
Установки рекуперации отходящего тепла
-
Промышленные котлы
-
Нефтехимические заводы
-
Заводы по производству удобрений
-
Фармацевтическое оборудование
-
Системы пищевой промышленности
-
Электростанции
-
Оффшорное теплообменное оборудование
Инспекция и тестирование
-
Химический анализ
-
Испытание механических свойств
-
Гидростатическое испытание
-
Вихретоковое испытание
-
Инспекция PMI
-
Инспекция радиуса изгиба
-
Измерение толщины стенки
-
Визуальный осмотр
-
Инспекция третьей стороной
Почему выбирают U-образные трубы YUHONG
-
Прецизионная холодная гибка с контролируемым радиусом изгиба
-
Термообработка на твердый раствор после гибки
-
Бесшовная конструкция для применений под давлением
-
Индивидуальные размеры в соответствии с чертежами TEMA
-
Имеются полные документы по инспекции
-
Экспортная упаковка для дальних перевозок
Часто задаваемые вопросы
1. Для чего используется U-образная труба TP316L?
U-образные трубы TP316L в основном используются в кожухотрубных теплообменниках, конденсаторах и пучках труб котлов.
2. Почему бесшовные U-образные трубы предпочтительнее?
Бесшовные трубы исключают продольные сварные швы, обеспечивая равномерную прочность и уменьшая потенциальные точки утечки.
3. Можно ли настроить радиус изгиба?
Да. Радиус изгиба, длина прямых участков и общие размеры могут быть изготовлены в соответствии с чертежами заказчика или требованиями TEMA.
4. Какие отчеты об инспекции доступны?
Доступны отчеты MTC EN10204 3.1, гидростатических испытаний, вихретоковых испытаний, PMI и инспекции размеров.
Сопутствующие товары
-
U-образная труба ASTM A213 TP304
-
Бесшовная U-образная труба ASTM A213 TP321
-
U-образная труба ASTM A213 TP347H
-
U-образная труба из углеродистой стали ASTM A179
-
U-образная труба из сплава Monel 400 ASTM B163
-
U-образная труба из титана марки 2 ASTM B338
U-образная труба по сравнению с прямой трубой
|
Характеристика
|
U-образная труба
|
Прямая труба
|
|
Сварной шов внутри пучка
|
Нет
|
Требуется в возвратной секции
|
|
Конструкция теплообменника
|
Предпочтительно
|
Стандарт
|
|
Сборка пучка труб
|
Упрощенная
|
Могут потребоваться дополнительные соединения
|
|
Риск утечки
|
Снижен
|
Зависит от конструкции соединения
|
