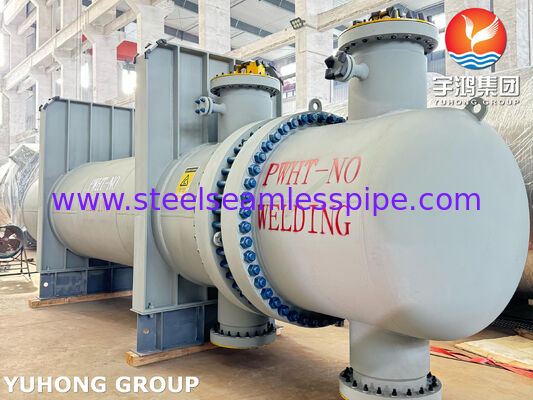

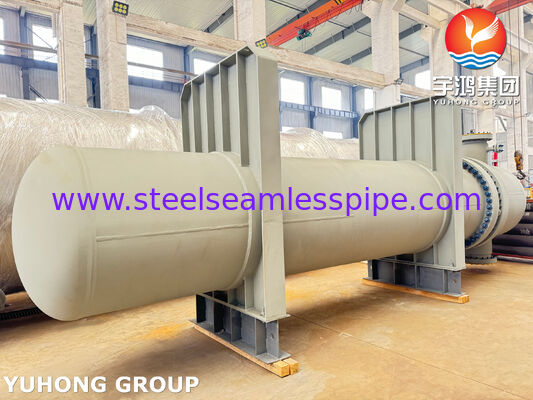

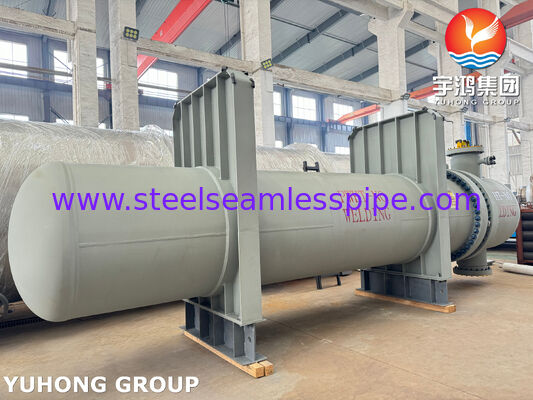

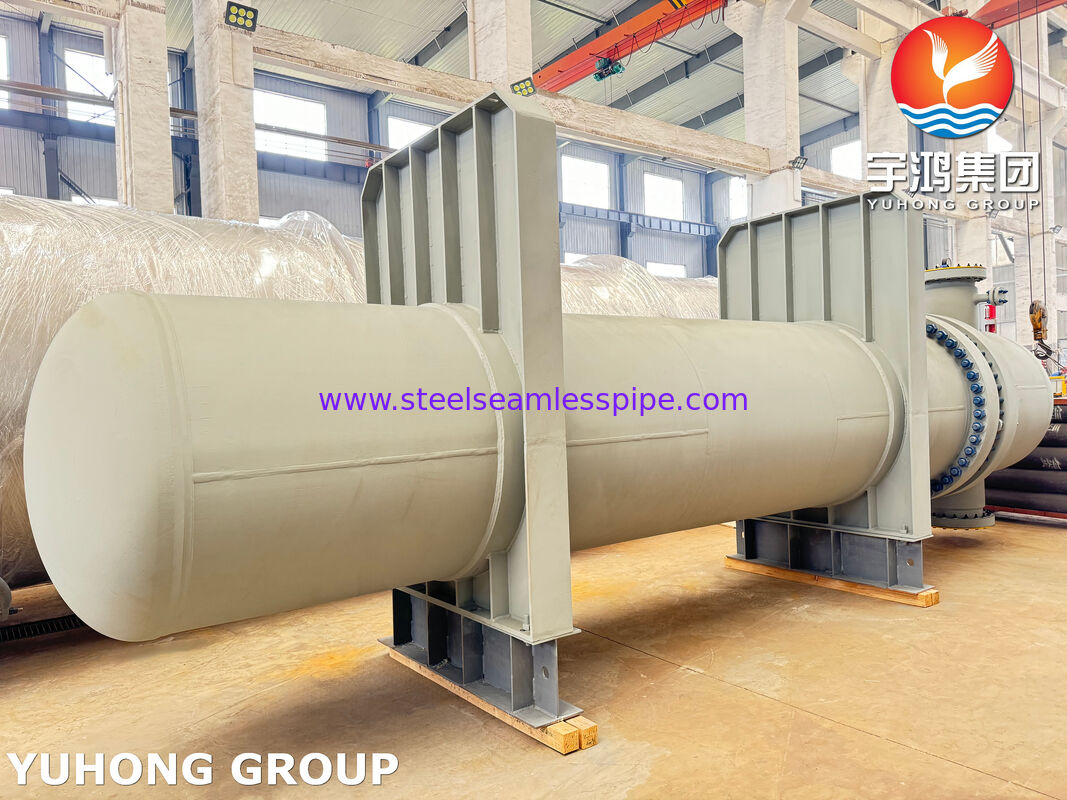

Теплообменник кожухотрубный с неподвижными трубными решетками TEMA Type BEM 1108 Трубки Monel 400

ТЕМА Тип BEM 1108 Трубки Монель 400 Кожухотрубный теплообменник с неподвижными трубными решетками

Данный аппарат представляет собой промышленный кожухотрубныйЗащита фланцевых поверхностей (также обозначаемый кактеплообменник TEMA), спроектированный в строгом соответствии со стандартами ASME Section VIII Div. 1 и TEMA Class R. Внутренняя компоновка включает в себя. Расположение отверстий для труб соответствует треугольной/квадратной схеме с шагом 20,25 ммна 1108 трубок, разработанный для установки в конденсаторе стабилизатора установки первичной переработки нефти (номер позиции W-04A/B). Конструкция учитывает суровые коррозионные условия конденсации, содержащие водные хлориды и кислые углеводороды

Спецификации компонентов и материалов ASME

:

• пучок оребренных трубзакрепляется в трубной решетке из Монель 400 с помощью двухступенчатого процесса развальцовки с контролем крутящего момента (глубина развальцовки 40,5 мм и 60,5 мм). Расположение отверстий для труб соответствует треугольной/квадратной схеме с шагом 20,25 мм.Коррозионностойкое покрытие и металлургия

• Распределение потока и расположение перегородок: Интегрированы с усиленными пластинами для защиты от струйного воздействия и поперечными перегородками, обеспечивающими равномерное расстояние между опорами труб 750 мм и 753 мм.

• Гарантия качества и спецификация QA/QCГидростатические и пневматические испытания

: Испытания давлением по стороне кожуха и стороне труб проводятся независимо в соответствии с правилами ASME Section VIII Div. 1

• Неразрушающий контроль (НК): 100% радиографический контроль (РК) всех стыковых сварных швов с полным проплавлением; 100% контроль проникающими веществами (ПВ) соединений трубных решеток с развальцованными/сваренными трубами

• .Покрытие и отделка поверхности

• .Международная логистика и спецификации отгрузки

: запланировано снятие и герметизация заглушками после установки в корпус

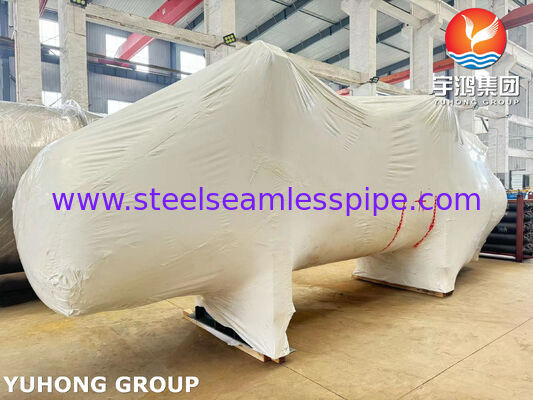

• теплообменника.Защита фланцевых поверхностей: Все фланцевые поверхности с повышенным выступом ANSI B16.5 и внутренние резьбовые соединения NPT оснащены прочными пластиковыми защитными крышками и колпачками с ингибитором ржавчины для морских перевозок и экспортной транспортировки

• ​
