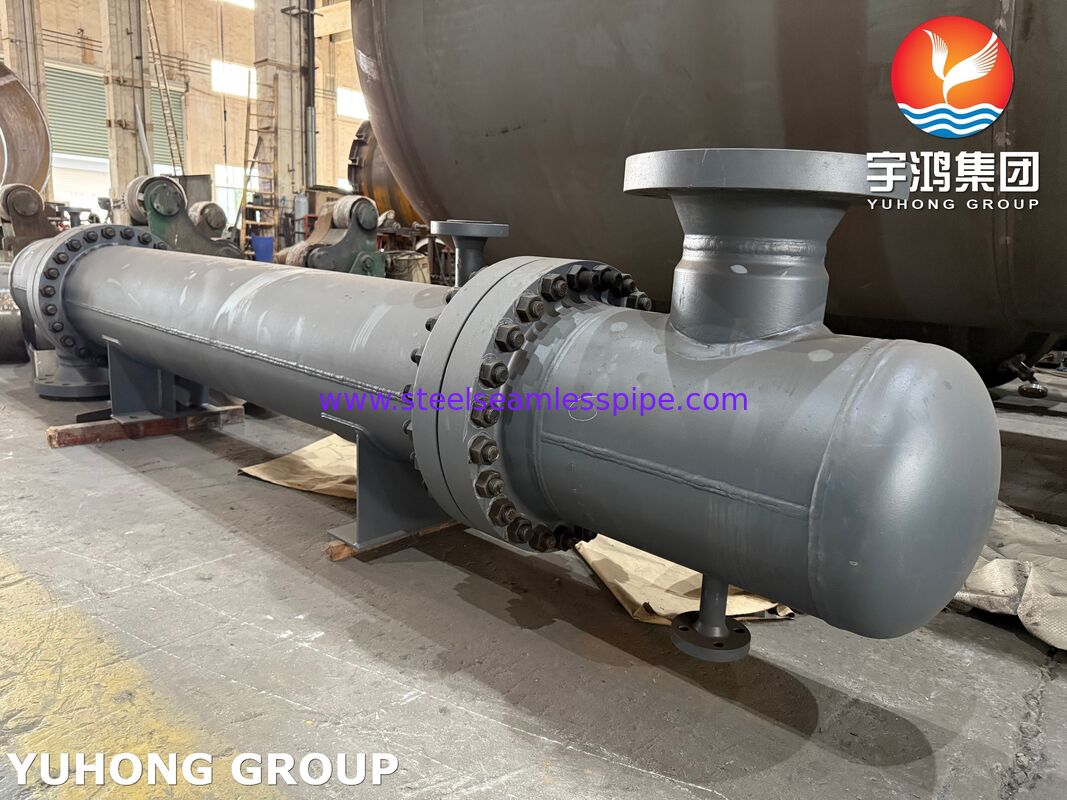

Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316

Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316

  • Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316
  • Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316
  • Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316
  • Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316
Теплообменник кожухотрубный TEMA BEM из нержавеющей стали ASME SA240 316
Подробная информация о продукте:
Место происхождения: Китай, Корея
Фирменное наименование: YUHONG
Сертификация: TEMA Class R / ASME Section VIII Division 1
Номер модели: Вертикальный кожухотрубный теплообменник TEMA типа BEM
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: USD 50,000 - USD 1,000,000 PER SET
Упаковывая детали: Стандартные деревянные ящики или индивидуальная упаковка в соответствии с требованиями заказчика.
Время доставки: 60-90 дней
Условия оплаты: Т/Т, Д/П, Д/А, Л/К, западное соединение
Поставка способности: 500 комплектов/месяц
контакт
Все продукты
Бесшовная труба (Pipe) из нержавеющей стали (348)
Трубка нержавеющей стали безшовная (343)
Труба (Pipe) из дуплексной нержавеющей стали (137)
Труба (Tube) из дуплексной нержавеющей стали (39)
Игольчатая трубка (171)
Оребренная труба (745)
Теплообменник (36)
Теплообменная труба (476)
Сборник труб для Теплообменника (54)
Трубная решетка Теплообменника (129)
Перегородка теплообменников (39)
Аппарат воздушного охлаждения (14)
Сосуд под давлением (4)
Сварная труба из нержавеющей стали (Pipe) (62)
Сварная труба из нержавеющей стали (Tube) (134)
Никелевая труба (Pipe) (276)
Никелевая труба (Tube) (108)
Медная труба (258)
Труба из легированной стали (222)
Титановая труба (22)
Труба с светлым отжигом (166)
Котельная труба (161)
Стальной фитинг (876)
Стальной фланец (679)
Другие (412)
Детали облицовки (9)
Подробное описание продукта
Теплообменные трубы: ASME SA213/SA249 TP316 Нержавеющая сталь (17 Cr, 12 Ni) Ракушечная бочка: ASME SA516 Gr 70/углеродистая сталь
Размеры раковины: ID: 550,00 мм | наружный диаметр: 570,00 мм | Толщина: 10 мм Спецификация трубки: 368 Количество | наружный диаметр: 19 000 мм | Толщина: 2.000 мм | Длина: 3.000 м | Треугольная план
Проход трубы/вырез перегородки: 4 пропуска на метро | Односегментные перегородки с разрезом 30% (между 350,00 мм) Оборудование для нанесения: Чистая охлаждающая вода и масло
Выделить:

Теплообменник из нержавеющей стали ASME SA240 316

,

пучок труб для теплообменника типа «труба в трубе»

,

Теплообменник TEMA BEM из нержавеющей стали

TEMA BEM Шкаль и трубка теплообменник ASME SA240 316 Нержавеющая сталь теплообменник трубка
ASME SA240 316 Нержавеющая сталь теплообменник трубная группа предназначена для промышленных операций охлаждения с использованием чистой охлаждающей воды (оболочка) и масла (труба).Производительность теплопередачи справляется с тепловой нагрузкой 130Конструкция строго соответствует стандартам класса R TEMA для тяжелых промышленных и химических технологических установок.
Спецификации основного материала
Компонент Спецификация материала / стандарт производства Ключевые параметры
Трубки теплообменники ASME SA213 / SA249 TP316 Нержавеющая сталь (17 Cr, 12 Ni) 368 баллов, 19000 мм ОД, толщина 2000 мм, длина 3000 м
Шелковый ствол ASME SA516 Gr 70 / Углеродистая сталь 5500,00 мм ИД, 570,00 мм ОД, толщина 10 мм, 1000 мм коррозионная допустимость
Лист труб ASME SA516 Gr 70 Углеродистая сталь / SA240 316 Нержавеющая сталь Фиксированные стационарные трубчатые листы, расширенные нерастворенные соединения трубки с трубкой
Устройство расширения / устройство потока Расширение соединения впускного сосуда типа Rho-V2 Расчетное значение входа Rho-V2: 775,41 м2
Баффли и палочки для галстуков Углеродистые баффлы с нержавеющей сталью Односегментный, диаметр резки 30%, расстояние между проемами 350,00 мм, 6 штанг, 3 штанги для уплотнения проезжей части
Прокладки Спиральные металлические прокладки (SS316 с графитным/PTFE наполнителем) Применяется на уплотнительных поверхностях боков оболочек и труб в соответствии с требованиями TEMA класса R
Стержни Фланцы из углеродистой стали / ASME B16.5 Вход/выход из раковины: 86,35 мм OD (80,00 мм номинальный ID); Вход/выход трубы: 104,76 мм OD (100,00 мм номинальный ID)
Основное техническое ремесло
  • Строительство расширения труб:Концы труб подвергаются механическому расширению в отверстия без канавок под управляемым крутящим моментом, чтобы выдержать 1,0000,00 кПаГ конструктивного давления в трубе.
  • Обход и управление потоком:Обладает 8 перекрестными переходами с односегментными баффлами, расположенными на расстоянии 350,00 мм, дополненными тремя проходными уплотнительными стержнями для регулирования внутренних фракций перекрестного потока.
  • Управление тепловым напряжением:Интегрирует инженерный компонент расширения Rho-V2 на входе в оболочку, чтобы поглотить дифференциальное тепловое расширение между материалами оболочки из углеродной стали и трубками из нержавеющей стали SA240 TP316.
  • Проверка падения давления:Падения рабочего давления измеряют 1,358 кПа на стороне оболочки (вода при 15,887 кг/ч) и 26,041 кПа на стороне трубки (масло при 29,200 кг/ч) против допустимых пределов 50,00 кПа.
  • Распределение по трубке:368 простых труб, расположенных в треугольной планировке 30° (25.000 мм наклона, отношение наклона 1,3158), разделенных на 4 прохода труб (проход 1: 99, проход 2: 99, проход 3: 85, проход 4: 85).
Спецификация QA/QC
  • Испытание гидростатического давления:Бока оболочки испытывается при 1,5x проектном давлении (гидротест проверяется при 750,00 kPaG); бока трубы испытывается при 1,5x проектном давлении (гидротест проверяется при 1,5000,00 кПаГ).
  • Неразрушительная проверка (NDE):100% рентгенографическое испытание (RT) на длинношитых и окружно-покрытых сварках; испытание на проникновение жидкости (PT) на сварках листов труб и соединениях сосудов.
  • Сертификация материала:Сертификаты испытаний на мельнице (MTC) согласно EN 10204 3.1 для всех сырьевых материалов ASME SA213/SA249 TP316 и SA516 Gr 70.
  • Контроль измерений:Производственные разрешения строго соответствуют стандартам TEMA класса R для идентификации оболочки, разрешения от баффла до оболочки и выравнивания проекции сопла.
Отправка и поддержка
  • Подъем и конструкционная установка:Интегрирован с четырьмя боковыми подшипниками (435 мм в ширину, 228 мм в просвете) для установки вертикального плана установки.
  • Опаковка для экспорта:Древесная упаковка для тяжелого морского транспорта с вакуумным упаковкой и антикоррозионным покрытием, нанесенным на внешние поверхности из углеродистой стали.
  • Таможенное соблюдение:Пакет перевозочной документации включает в себя коммерческий счет, список упаковки, сертификат происхождения (CO / Форма E), EN 10204 3.1 MTC и отчеты о проверке третьей стороной (TPI) (соответствующие SGS / BV / TÜV).
  • Сводка измерений для транспорта:Общая высота оборудования 3,814 мм, максимальный наружный диаметр через фланцы 570 мм, сухость 1,760.2 кг, масса экстракции пучка 1,0530,8 кг.
TEMA BEM Shell and Tube Heat Exchanger ASME SA240 316 Stainless Steel Heat Exchanger Tube Bundle
