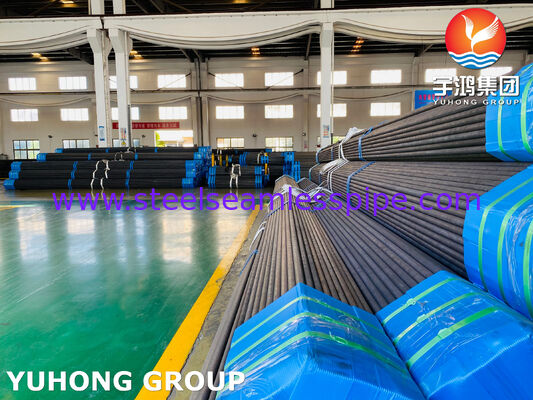

Трубы стальные бесшовные 12Cr1MoVG (12Х1МФ) ТУ 14-3Р-55-2001, GB/T 5310 для котлов высокого давления и кожухотрубных теплообменников
Yuhong Group Co., Ltd. специализируется на производстве комплектующих для теплообменного оборудования, включая трубные пучки, U-образные трубы, оребрённые трубы, трубные доски, перегородки и днища. В линейке поставляемых материалов — бесшовные трубы из легированной стали 12Cr1MoVG (российский аналог — 12Х1МФ), изготовленные по двум стандартам: ТУ 14-3Р-55-2001 и GB/T 5310-2023. Продукция предназначена для работы в условиях высоких температур и давления и применяется при строительстве, модернизации и ремонте котельных установок, пароперегревателей и трубопроводов высокого давления.
Описание продукции
GB/T 5310-2023 — госстандарт Китайской Народной Республики, регламентирующий бесшовные стальные трубы для котлов высокого давления, введён в действие с 1 апреля 2024 года.
Марка стали 12Cr1MoVG — низколегированная жаропрочная сталь, легированная хромом, молибденом и ванадием. Благодаря комплексному микролегированию, материал обладает стабильной структурой ферритно-перлитного типа, что обеспечивает высокую длительную прочность (предел длительной прочности при 580 °C составляет не менее 75 МПа за 100 000 ч) и окалиностойкость до 580–600 °C на воздухе. Карбидное упрочнение, формируемое ванадием, значительно замедляет коагуляцию карбидной фазы в процессе эксплуатации, что повышает сопротивление ползучести.
Буква «G» в маркировке стали обозначает принадлежность к группе материалов, предназначенных для изготовления элементов котлов, работающих под давлением. Данная маркировка соответствует китайским госстандартам, в том числе GB/T 5310, и восходит к транскрипции пиньиня (guōlú guǎn, кит. 锅炉管) — «котельная труба».
Сравнительный анализ
Химический состав, массовая доля,%
| Элемент |
12Х1МФ (ТУ 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| Углерод (C) |
0,10 – 0,15 |
0,08 – 0,15 |
| Кремний (Si) |
0,17 – 0,37 |
0,17 – 0,37 |
| Марганец (Mn) |
0,40 – 0,70 |
0,40 – 0,70 |
| Хром (Cr) |
0,90 – 1,20 |
0,90 – 1,20 |
| Молибден (Mo) |
0,25 – 0,35 |
0,25 – 0,35 |
| Ванадий (V) |
0,15 – 0,30 |
0,15 – 0,30 |
| Фосфор (P) |
≤ 0,025 |
≤ 0,025 |
| Сера (S) |
≤ 0,025 |
≤ 0,010 |
| Никель (Ni) |
≤ 0,25 |
— |
| Медь (Cu) |
≤ 0,20 |
— |
Ключевой вывод: Химический состав сталей 12Cr1MoVG и 12Х1МФ практически идентичен. Ключевое отличие — по содержанию серы: GB/T 5310‑2023 устанавливает более жёсткие требования (S ≤ 0,010 % против S ≤ 0,025 % по ТУ), что обеспечивает повышенную чистоту металла по сульфидным включениям и улучшает свариваемость. При этом, несмотря на отсутствие в GB/T 5310 прямых ограничений по никелю и меди, современные технологии выплавки и внепечной обработки на китайских предприятиях позволяют стабильно поддерживать их содержание на уровне ≤ 0,15 %, что соответствует требованиям ТУ 14‑3Р‑55‑2001.
Механические свойства
Для GB/ 5310-2023 12Cr1MoV:
Предел прочности (Rₘ): 470 - 640 МПа
Предел текучести (ReL или Rₚ₀.₂): не менее 255 МПа
Относительное удлинение (A): не менее 21% (для продольных образцов), 19% (для поперечных образцов)
Испытание на удар (KV₂): не менее 40 дж (для продольных образцов), 27 дж (для поперечных образцов)
Твёрдость: 135 - 195 HBW, 140 - 205 HV
Для ТУ 14-3Р-55-2001 12Х1МФ:
Предел прочности (σв): 441 - 637 МПа
Предел текучести (σ₀,₂): не менее 274
Относительное удлинение (δ₅): не менее 21% (для продольных образцов), 19% (для поперечных образцов)
Испытание на удар (KCU): не менее 59 дж/см²(для продольных образцов), 49 дж/см²(для поперечных образцов)
Твёрдость: в ТУ 14-3Р-55-2001 твёрдость для стали 12Х1МФ не нормируется
Примечание:
1. Rₘ = σв = Fmax / A₀ ; Rₚ₀.₂ = σ₀,₂ ; A = δ₅ = (Lᵤ − L₀) / L₀ × 100 % ;
2. Значения KV₂ и KCU не получится пересчитать по какой‑то общей формуле: испытания проводят на разных образцах, поэтому показатели нужно сравнивать отдельно
Области применения
Трубы 12Cr1MoV (12Х1МФ) находят применение в следующих отраслях и узлах:
- Электроэнергетика: пароперегреватели, промежуточные пароперегреватели, экономайзеры, коллекторы и главные паропроводы паровых котлов субкритического и сверхкритического давления;
- Нефтехимическая промышленность: трубы крекинговых печей, высокотемпературные трубопроводы, теплообменники;
- Промышленные котельные: трубы высокого давления и комплектующие;
- Оборудование для производства удобрений и нефтепереработка: трубопроводы высокого давления и высокотемпературные среды.
Рабочий диапазон температур — от 450 до 580 °C. Именно в этом интервале сталь 12Cr1MoV демонстрирует стабильную структуру и сопротивление ползучести.
Часто задаваемые вопросы (FAQ)
Вопрос: Какая максимальная температура эксплуатации для труб 12Cr1MoV?
Рекомендуемая максимальная температура стенки — 580 °C. Кратковременные превышения допустимы, однако длительная работа выше этого порога ускоряет ползучесть и сокращает ресурс.
Вопрос: Требуется ли термическая обработка после сварки?
Да. После сварки обязателен отпуск при 720–760 °C для снятия сварочных напряжений. Контроль скорости охлаждения в диапазоне 400–500 °C критически важен для предотвращения отпускной хрупкости.
Вопрос: Какие сертификаты вы предоставляете?
Мы поставляем трубы по ТУ 14-3Р-55-2001 и GB/T 5310-2023. По требованию заказчика мы предоставляем сертификат 3.1 по EN 10204. Кроме того, мы принимаем инспекцию третьей стороны с выдачей сертификата 3.2 — это может быть организовано по вашему запросу.
