Обзор продукции

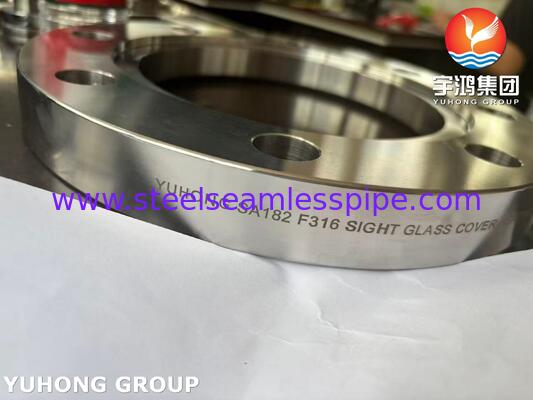

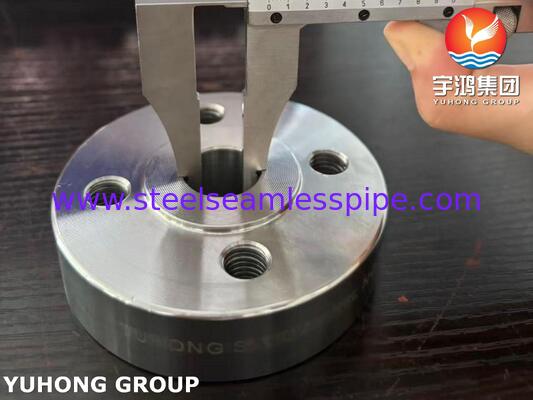

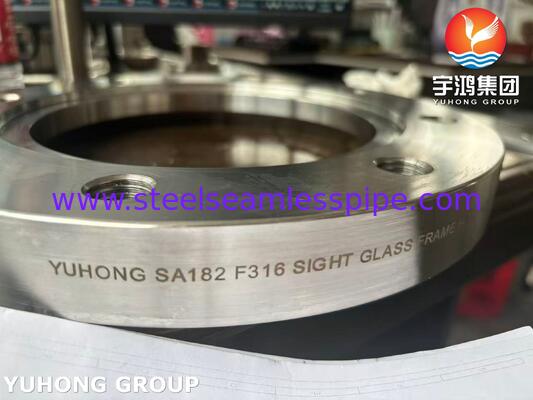

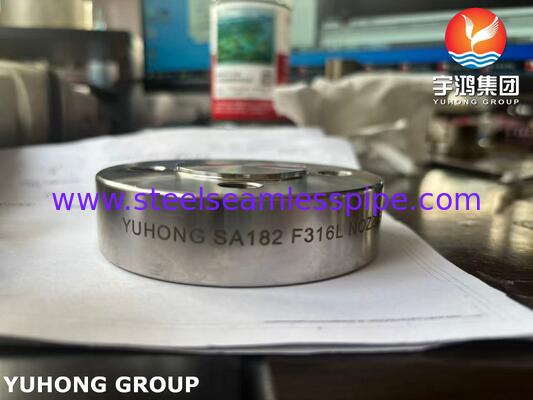

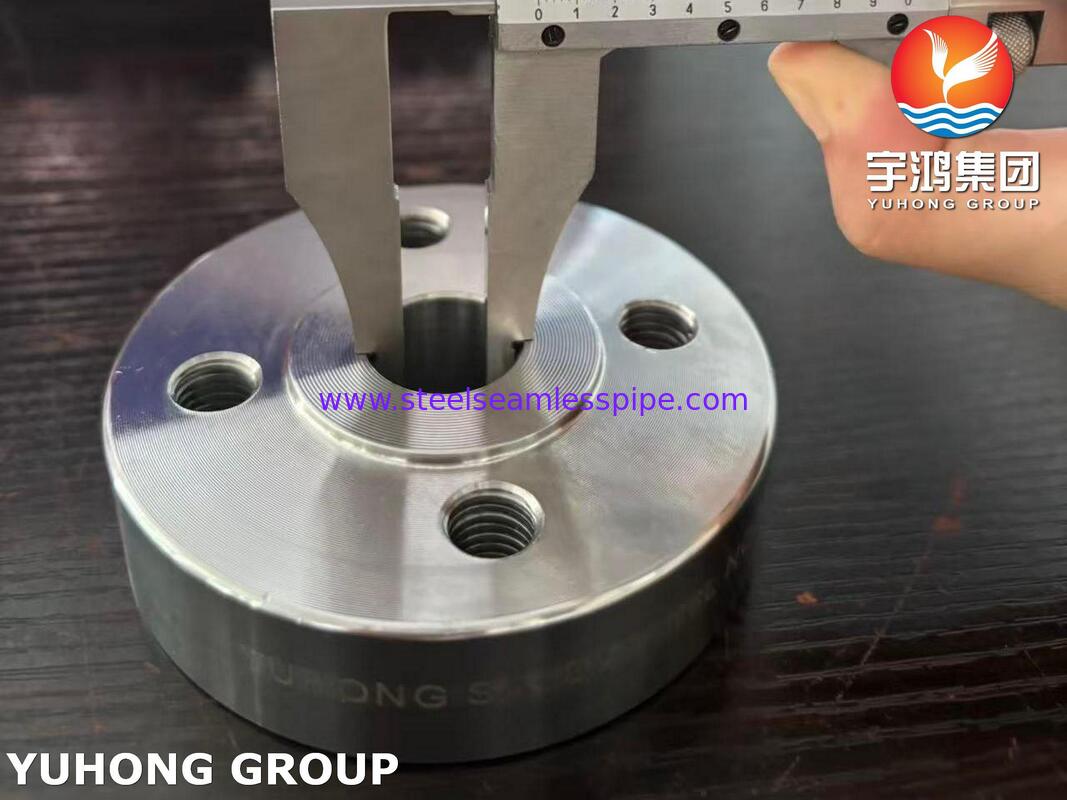

ASME SA182 F316 Фланцевая стеклянная рамка из нержавеющей стали представляет собой кованый и обработанный компонент из нержавеющей стали, предназначенный для сборки стекла,просмотровые порты и оборудование визуальной инспекции, используемое в системах промышленных процессов.
Изготовлены из:F316 аустенитная нержавеющая сталь, фланц каркаса может быть поставлен с центральным просмотровым отверстием, отверстиями для болтов, отверстиями с натяжкой, уплотнительными поверхностями и другими механическими элементами в соответствии с чертежом заказчика.
Компонент подходит для интеграции в технологическое оборудование, сосуды под давлением, системы трубопроводов, резервуары, теплообменники и другое оборудование, где требуется стекло или окно.
Конфигурация фланца, размеры, номинальное давление и детали подключения определяются в соответствии с конструкцией оборудования, применимым стандартом фланца и спецификацией заказчика.
Спецификации продукции
| Положение |
Спецификация |
| Наименование продукта |
F316 Фланцевая стеклянная рамка из нержавеющей стали |
| Тип продукции |
Фланцевая стеклянная рамка / фланцевая приставка |
| Материал |
Аустенитная нержавеющая сталь |
| Уровень |
F316 |
| СНО |
S31600 |
| Стандартный |
ASME SA182 / ASTM A182 |
| Производство |
Ковка + CNC-обработка |
| Форма |
Круговая |
| Внешний диаметр |
Настраиваемый |
| Внутренний диаметр |
Настраиваемый |
| Толщина |
Настраиваемый |
| Количество отверстий для болтов |
Настраиваемый |
| Диаметр отверстия |
Настраиваемый |
| Диаметр круга болта |
Настраиваемый |
| Соединение |
Фланцевые / болтовые / индивидуальные |
| Поверхность уплотнения |
Обработанные / на заказ |
| Открытие стекла |
Настраиваемый |
| Прокатные отверстия |
По мере необходимости |
| Поверхностная отделка |
Обработанные / маринованные / пассивированные / индивидуальные |
| Тепловая обработка |
Тепло раствора обрабатывается в соответствии со спецификацией |
| Проверка |
Химическая, механическая и размерная инспекция |
| Сертификация |
MTC / EN 10204 3.1 / 3.2 по требованию |
| Применение |
Стекло для зрения, порта для просмотра, оборудование для процессов и трубопроводы |
F316 Материал из нержавеющей стали
F316 представляет собой аустенитную нержавеющую сталь, содержащую хром, никель и молибден.
Номинальный состав сплава обеспечивает характеристики материала, необходимые для широкого спектра применений промышленного оборудования.,клапаны, фланцы и другие изготовленные или кованые части.
Для изделий, изготовленных дляASME SA182 F316, химический состав, механические свойства и требования к термической обработке должны соответствовать применимому изданию ASME SA182 / ASTM A182 и спецификации покупки.
Химический состав
Типичные химические требования F316 по ASTM A182 приведены ниже:
| Элемент |
F316 Требование |
| В |
≤ 0,080% |
| Мн |
≤ 2,00% |
| Да, да. |
≤ 1,00% |
| П |
≤ 0,045% |
| S |
≤ 0,030% |
| КР |
160,0 ≈ 18,0% |
| Ни. |
100,0 ≈ 14,0% |
| Мо |
20,03,0% |
| Фэ |
Баланс |
Фактический химический состав должен быть проверен в соответствии с применимым сертификатом ASME SA182 и сертификатом материала для подаваемого тепла.
Механические свойства
Механические свойства кованых изделий ASME SA182 F316 должны соответствовать требованиям применимой спецификации материала.
| Недвижимость |
Требование |
| Прочность на растяжение |
Согласно ASME SA182 F316 |
| Сила урожая |
Согласно ASME SA182 F316 |
| Удлинение |
Согласно ASME SA182 F316 |
| Сокращение площади |
Согласно применимой спецификации |
| Твердость |
Согласно применимой спецификации |
| Тепловая обработка |
Тепловая обработка раствора в соответствии со спецификацией |
Окончательные сертифицированные значения должны быть получены из МТК для фактического тепла и состояния продукта.
Конструкция фланца стекловода
Фланцевая стеклянная рама предназначена для обеспечения механического монтажа и уплотнения интерфейса для стеклянной сборки.
Типичная конструкция состоит из круглого кованого корпуса с центральным просмотровым отверстием и монтажными отверстиями.
Открытие центрального зрения
Внутреннее отверстие обрабатывается в соответствии с требуемым диаметром стекла и зоной обзора.
Лицо фланца
Лицо фланца может быть обработано в соответствии с указанной уплотнительной конфигурацией.
Дырки для болтов
Дырки для болтов могут быть расположены в соответствии с чертежом оборудования заказчика или применимыми размерами фланца.
Прокатные отверстия
Прокатные отверстия могут быть поставлены, когда стекло использует прокатные крепежные устройства или индивидуальные монтажные устройства.
Поверхность уплотнения
Площадь уплотнения может быть обработана в соответствии с требуемой конфигурацией уплотнения, стекла и сборки.
Размеры фланца
Фланцевая стеклянная рамка может быть настроена в соответствии с чертежами заказчика.
Типичные параметры включают:
| Параметр |
Доступная конфигурация |
| Внешний диаметр |
Настраиваемый |
| Внутренний диаметр |
Настраиваемый |
| Общая толщина |
Настраиваемый |
| Открытие стекла |
Настраиваемый |
| Круг болта |
Настраиваемый |
| Количество отверстий для болтов |
Настраиваемый |
| Диаметр отверстия |
Настраиваемый |
| Размер нити |
Метрический / UNC / UNF / настройка |
| Запечатывающее лицо |
Настраиваемый |
| Рычаг |
Настраиваемый |
| Противобор |
Настраиваемый |
| Толерантность обработки |
Согласно рисунку |
Если компонент должен соответствовать определенному стандарту размеров фланца, применимый стандарт должен быть отдельно указан в заказе на покупку.
Производственный процесс
1. Сырье
Сертифицированный ковальный материал из нержавеющей стали F316 выбирается в соответствии с требуемой спецификацией ASME SA182.
2. Ковка
Сырье нагревают и ковают в требуемую предварительную форму кольца или фланца.
3Тепловая обработка
Тепловая обработка раствором производится в соответствии с применимой спецификацией материала.
4. Грубая обработка
Кованный компонент обрабатывается грубо для установки основных внешних и внутренних размеров.
5. CNC-обработка
Механическая обработка с высокой точностью производится для:
- Внешний диаметр
- Внутренний диаметр
- Открытие стекла
- Лицо фланца
- Дырки для болтов
- Прокатные отверстия
- Упаковочные канавы
- Противоборщики
6Поверхностная отделка
Обработанный компонент может быть поставлен с указанным состоянием поверхности.
7Заключительная проверка.
Окончательные габариты, расположение отверстий, идентификация материала и состояние поверхности проверяются перед отправкой.
Способность обрабатывать
Фланцевая стеклянная рамка F316 может быть обработана с помощью ЧПУ в соответствии с чертежами заказчика.
Обработка может включать:
- Поворачиваюсь
- Обработка поверхности
- Ну и скучно.
- Бурение
- Прослушивание
- Обработка канавок
- Противоутомление
- Расколоты
- Точная отделка
Толерантность обработки контролируется в соответствии с чертежом заказчика и применимыми требованиями к размерам.
Контроль качества
Инспекция материалов
- Проверка теплового номера
- Химический состав
- ПНП
- Идентификация материала
- Обзор сертификата
Механическая инспекция
В случае необходимости:
- Испытание на тягу
- Устойчивость добычи
- Удлинение
- Твердость
Размерная инспекция
Инспекция может включать:
- Внешний диаметр
- Внутренний диаметр
- Толщина
- Диаметр отверстия болта
- Расстояние между отверстиями болтов
- Диаметр круга болта
- Размеры нитей
- Размеры уплотнительной поверхности
- Размеры канавки
- Концентричность
- Плоскость
Проверка поверхности
Готовый фланц можно визуально проверить на предмет:
- Разрывы
- Дефекты поверхности
- Повреждения при обработке
- Стержни
- Коррозия
- Неправильная отделка
Дополнительная НДТ может быть выполнена в соответствии с требованиями проекта.
Документы проверки
Следующая документация может быть предоставлена в соответствии с требованиями клиента:
- Свидетельство об испытании материала
- EN 10204 3.1 Сертификат
- EN 10204 3.2 Сертификат
- Отчет о химическом анализе
- Отчет о механических испытаниях
- Отчет о ПНП
- Доклад о измерениях
- Запись тепловой обработки
- Доклад НДТ
- Сертификат соответствия
- Доклад о проверке третьей стороной
Заявления
Промышленное оборудование
Фланцевая стеклянная рамка F316 может быть установлена на технологическом оборудовании, где требуется визуальный мониторинг внутреннего процесса.
Посуды под давлением
Компонент может быть изготовлен в составе индивидуального порта обзора или стеклянного комплекта для оборудования под давлением.
Процессовые трубопроводы
Сборки стеклянных фланцев для зрения могут использоваться в выбранных системах трубопроводов для визуального наблюдения за потоком процесса.
Оборудование для химической обработки
Нержавеющая сталь F316 обычно устанавливается для технологического оборудования, где требуется австенитная нержавеющая сталь, содержащая молибден.
Теплообменники и конденсаторы
Компонент может быть встроен в индивидуальные теплообменники или конденсаторы, требующие визуальной инспекции.
Танки и суда
Применения могут включать резервуары для хранения, процессовые резервуары и сосуды, оборудованные окнами обзора.
Морское и промышленное оборудование
Фланцевая стеклянная рамка F316 может быть изготовлена для морского и промышленного оборудования в соответствии с применимыми условиями эксплуатации и требованиями к конструкции.
