Экструдированные оребренные трубы для сухих охладителей – ASME SB163 UNS N08825

Экструдированные оребренные трубы для сухих охладителей изготовленные из ASME SB163 UNS N08825 (Incoloy 825) базовые трубы разработаны для сложных применений теплообмена с воздушным охлаждением, где важны коррозионная стойкость, механическая целостность и надежная долговременная эксплуатация.

UNS N08825 – это никель-железо-хром-молибден-медь сплав с титановой стабилизацией. Сочетание хрома, молибдена, меди и никеля обеспечивает высокую стойкость к широкому спектру агрессивных сред. Для эксплуатации в сухих охладителях этот сплав может быть выбран, когда теплообменное оборудование требует более высокого уровня коррозионной стойкости, чем могут обеспечить обычные трубы из углеродистой или нержавеющей стали.

Наши экструдированные оребренные трубы используют алюминиевую гильзу или оребренный материал, механически соединенный с указанной базовой трубой N08825. Процесс экструзии создает плотный и непрерывный контакт между оребрением и трубой, обеспечивая эффективный путь теплопередачи от стенки трубы к окружающему воздуху.

Полученная трубная сборка подходит для сухих охладителей, теплообменников с воздушным охлаждением, воздушных конденсаторов, технологических охладителей и другого оборудования с принудительной или индуцированной тягой для воздушного охлаждения.

Основные характеристики продукта

• Материал базовой трубы: ASME SB163 UNS N08825
• Сплав: Никель-железо-хром-молибден-медь сплав 825
• Общепринятое название: Incoloy 825
• Тип трубы: Бесшовная никелевая труба
• Тип оребрения: Экструдированное / соединенное алюминиевое оребрение
• Применение: Сухие охладители и теплообменное оборудование с воздушным охлаждением
• Производство: Механическая экструзия поверх базовой трубы
• Контакт оребрения с трубой: Непрерывный металлургический/механический контакт в зависимости от указанной конструкции
• Теплопередача: Большая внешняя площадь поверхности для теплопередачи со стороны воздуха
• Преимущества эксплуатации: Коррозионностойкая базовая труба в сочетании с высокопроводящими алюминиевыми ребрами
• Форма поставки: Прямые отрезки; оребренные сборки могут поставляться в соответствии с требованиями проекта

ASME/ASTM B163 охватывает бесшовные никелевые и никелевые сплавы для конденсаторов и теплообменников и включает UNS N08825 среди указанных сплавов.

Почему UNS N08825 для оребренных труб сухих охладителей?

Сухие охладители в значительной степени зависят от эффективной теплопередачи со стороны воздуха. Поскольку воздух имеет относительно низкую теплопроводность по сравнению с водой, обычно требуется большая внешняя поверхность теплопередачи. Экструдированные ребра значительно увеличивают эффективную внешнюю площадь поверхности, сохраняя при этом компактную конфигурацию теплообменника.

Базовая труба UNS N08825 особенно полезна там, где среда со стороны трубы может подвергать теплообменник коррозионным средам или где требуется улучшенная производительность сплава.

Сплав содержит примерно 38–46% никеля, 19,5–23,5% хрома, 2,5–3,5% молибдена и 1,5–3,0% меди, с добавлением титана для стабилизации.

Сочетание коррозионностойкой трубы N08825 и высокопроводящих экструдированных алюминиевых ребер обеспечивает практичное решение для применений, требующих как коррозионной стойкости со стороны трубы, так и эффективного отвода тепла со стороны воздуха.

Типичные области применения

Наши экструдированные оребренные трубы ASME SB163 UNS N08825 могут быть разработаны для:

1. Сухие охладители

Используются в системах охлаждения с замкнутым контуром, где технологическая жидкость или смеси воды/гликоля охлаждаются окружающим воздухом, а не прямым испарением воды.

2. Теплообменники с воздушным охлаждением

Подходят для оборудования, где тепло должно передаваться от технологической жидкости к атмосферному воздуху через пакеты оребренных труб.

3. Промышленное охлаждение технологических процессов

Могут быть выбраны для химической и перерабатывающей промышленности, где коррозионная стойкость является важным фактором.

4. Энергетические системы

Применимы к вспомогательным системам охлаждения и другому теплообменному оборудованию с воздушным охлаждением, где выбор сплава определяется рабочей средой.

5. Системы охлаждения, чувствительные к коррозии

UNS N08825 может рассматриваться в случаях, когда обычные материалы труб из нержавеющей или углеродистой стали не обеспечивают желаемой коррозионной стойкости.

Конструкция экструдированных оребренных труб

Экструдированная оребренная труба обычно состоит из:

Бесшовная базовая труба UNS N08825 + алюминиевая гильза для оребрения + профиль экструдированного оребрения

В процессе производства алюминиевая труба или гильза помещается вокруг базовой трубы и механически экструдируется для формирования ребер. Процесс экструзии обеспечивает плотное прилегание оребренного материала к поверхности трубы.

Эта конструкция предлагает несколько важных преимуществ:

• Большая внешняя площадь теплопередачи
• Эффективная теплопроводность от трубы к оребрению
• Прочное механическое крепление
• Хорошая стойкость к ослаблению оребрения
• Постоянная геометрия оребрения
• Компактная конструкция теплообменника
• Подходит для высокообъемной теплопередачи со стороны воздуха

Для сухих охладителей точная высота, толщина, шаг, количество ребер на единицу длины и сплав алюминия должны выбираться в соответствии с требуемой тепловой мощностью, скоростью воздуха, перепадом давления, условиями окружающей среды и механическими требованиями.

Стандартный / Обычный диапазон размеров

Спецификация труб ASME SB163 охватывает бесшовные никелевые и никелевые сплавы диаметром до 3 дюймов (76,2 мм) по наружному диаметру, с указанными ограничениями по толщине стенки.

Для экструдированных оребренных труб, используемых в сухих охладителях, обычные размеры базовых труб включают:

Примечание: Это общие инженерные диапазоны, а не универсальные требования к размерам SB163. Окончательные размеры должны быть подтверждены в соответствии с тепловым расчетом сухого охладителя и спецификацией заказчика.

ASTM B163 конкретно признает конфигурации труб с наружным диаметром/средней стенкой и наружным диаметром/минимальной стенкой.

Химический состав ASME SB163 UNS N08825

Типичные указанные химические требования для UNS N08825 включают:

Никель, хром, молибден и медь особенно важны для коррозионностойких характеристик сплава, в то время как титан обеспечивает стабилизацию.

Механические свойства

Для трубы UNS N08825 механические требования зависят от применимой спецификации продукта и состояния поставки. Обычно ссылаемый набор минимальных свойств для отожженной трубы включает:

Применимые спецификация ASME/ASTM и заказ должны регулировать окончательные значения приемки для поставляемой трубы. Опубликованная информация B163 определяет предел прочности при растяжении, предел текучести, относительное удлинение и твердость среди требуемых механических характеристик.

Инспекция и испытания

Для обеспечения надежной работы в сухих охладителях наши экструдированные оребренные трубы могут быть проверены как на стадии базовой трубы, так и на стадии готовой оребренной трубы.

1. Химический анализ

Может быть проведена идентификация материала и/или лабораторный химический анализ для проверки состава UNS N08825.

2. Испытание на растяжение

Испытание на растяжение проверяет:

• Предел прочности при растяжении
• Предел текучести
• Относительное удлинение

Это одни из механических требований, рассматриваемых ASTM B163.

3. Испытание на твердость

Испытание на твердость по Роквеллу может быть проведено в соответствии с применимой спецификацией.

4. Гидравлические испытания

Гидравлические испытания могут быть назначены для выявления утечек или дефектов, связанных с давлением, в базовой трубе.

5. Вихретоковые / Неразрушающие электрические испытания

Неразрушающие электрические испытания могут применяться для выявления неоднородностей в бесшовных никелевых сплавах. Применимые стандарты на трубы определяют требования и процедуры неразрушающих испытаний.

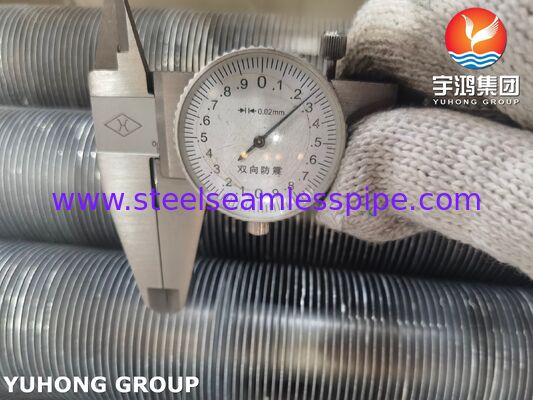

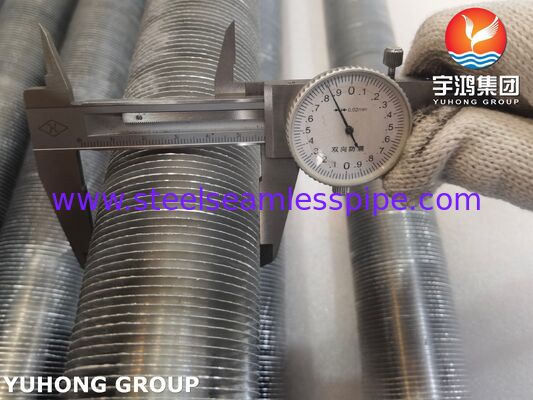

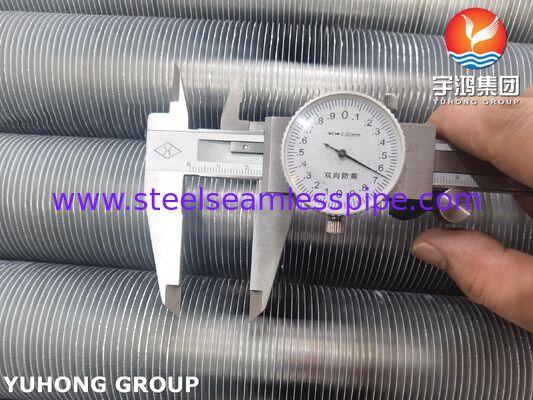

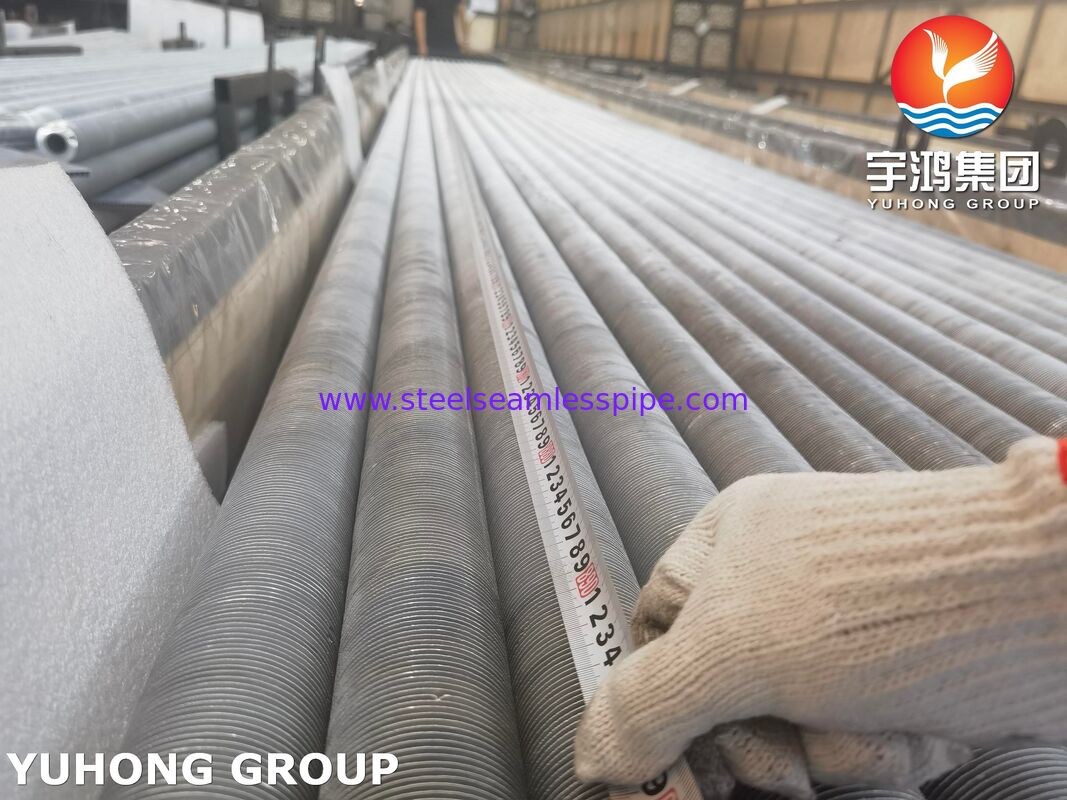

6. Проверка размеров

Готовые трубы могут быть проверены на:

• Наружный диаметр трубы
• Толщина стенки
• Длина трубы
• Наружный диаметр оребрения
• Высота оребрения
• Толщина оребрения
• Шаг оребрения
• Концентричность оребрения
• Общая прямолинейность

7. Проверка сцепления / контакта оребрения

Процесс экструзии и готовая сборка могут быть проверены для подтверждения надлежащего механического сцепления между алюминиевым оребрением и базовой трубой N08825.

8. Визуальный осмотр и осмотр поверхности

Поверхности трубы и оребрения осматриваются на наличие видимых дефектов, вмятин, трещин, чрезмерных царапин, деформаций, повреждений оребрения и других производственных аномалий.

9. Инспекция PMI

Идентификация материала (PMI) может быть предложена по запросу для подтверждения соответствия базовой трубы UNS N08825.

Производственный процесс

Наш типичный производственный маршрут:

Бесшовная труба UNS N08825 → Входной контроль → Подготовка поверхности → Сборка алюминиевой гильзы → Экструзия → Формирование оребрения → Проверка размеров → Проверка сцепления оребрения/трубы → Резка → Финальный контроль → Упаковка

Процесс экструзии тщательно контролируется для получения равномерной геометрии оребрения и плотного контакта между алюминиевым оребрением и никелевым сплавом трубы.

Для крупных проектов сухих охладителей геометрия оребрения может быть настроена в соответствии с:

• Требуемая тепловая мощность
• Перепад давления со стороны воздуха
• Мощность вентилятора
• Расчетная температура воздуха
• Температура технологической жидкости
• Давление со стороны трубы
• Расположение труб
• Требуемая коррозионная стойкость
• Общие габариты блока

Преимущества наших экструдированных оребренных труб ASME SB163 N08825

Коррозионностойкая базовая труба
UNS N08825 обеспечивает решение из никелевого сплава для сложных сред.

Высокая эффективность теплопередачи со стороны воздуха
Экструдированные ребра увеличивают внешнюю площадь поверхности, доступную для теплопередачи.

Прочный контакт оребрения с трубой
Процесс экструзии обеспечивает плотный механический контакт между оребрением и трубой.

Компактная конструкция теплообменника
Большая эффективная площадь поверхности позволяет достичь высокой тепловой мощности в относительно компактном блоке.

Настраиваемая геометрия
Диаметр трубы, толщина стенки, высота оребрения, шаг, толщина и общая длина могут быть изготовлены в соответствии с требованиями проекта.

Подходит для спроектированных систем сухих охладителей
Оребренные трубы могут быть интегрированы в оборудование с принудительной или индуцированной тягой для воздушного охлаждения.

Документация по качеству

По запросу пакет поставки может включать:

• Сертификат испытаний материала (MTC)
• Отчет о химическом анализе
• Отчет об испытаниях механических свойств
• Отчет о проверке размеров
• Отчет о гидравлических испытаниях
• Отчет о вихретоковых/NDT испытаниях
• Отчет PMI
• Запись о проверке размеров оребрения
• Сертификат соответствия
• Документация сторонних инспекций
• Упаковочный лист и записи о прослеживаемости

Номера плавок могут сохраняться от исходной трубы N08825 до готовой оребренной трубы для прослеживаемости проекта.
