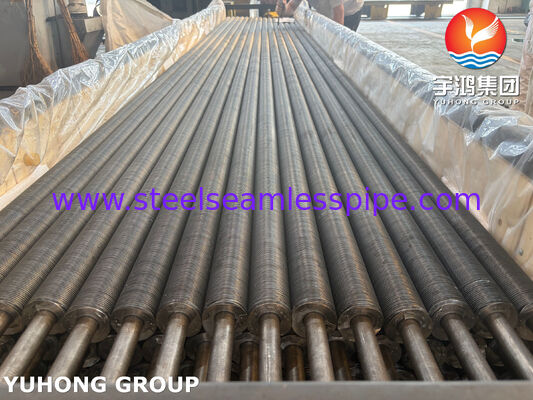

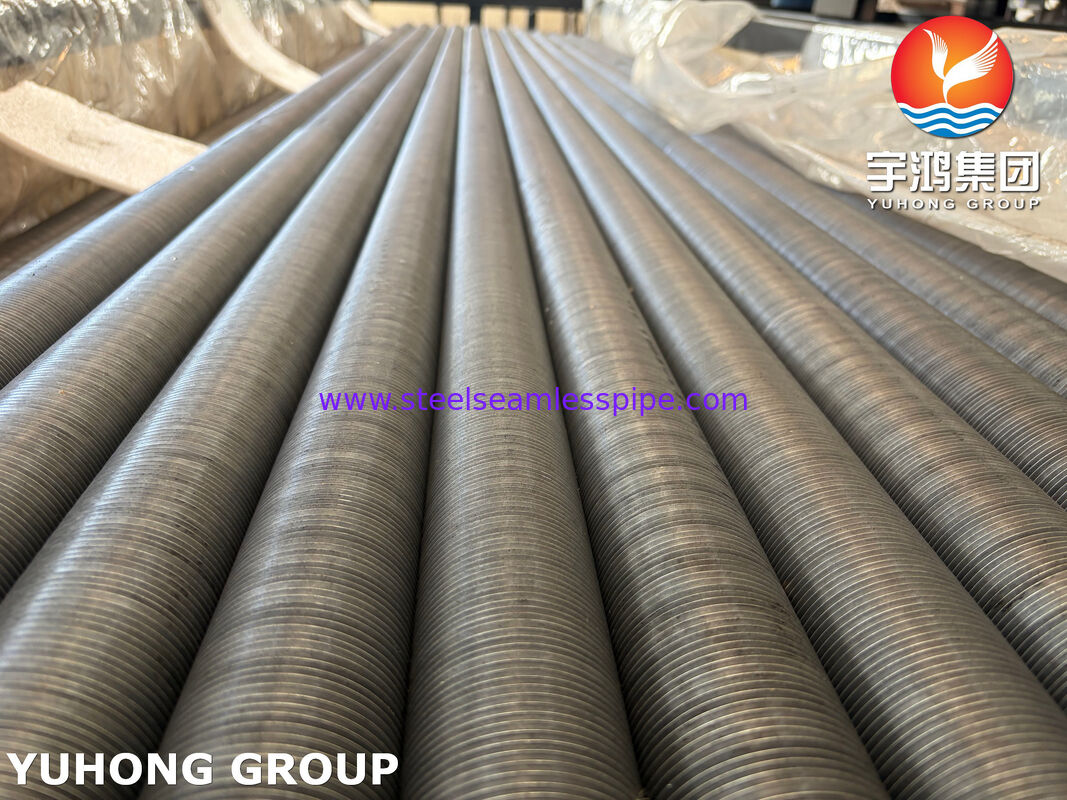

ASME SA179 KL Тип алюминиевой трубы с оперением для экономизатора и рекуперации тепла

Труба с накатанными ребрами типа KL – Труба из углеродистой стали ASTM A179 с алюминиевыми ребрами

Введение продукта

Трубы с накатанными ребрами типа KL (также известные как трубы с накатанными ребрами L-типа с натяжением) представляют собой высокоэффективные теплопередающие компоненты, предназначенные для воздушных теплообменников, экономайзеров и промышленных систем охлаждения.

Этот продукт состоит из бесшовной холоднотянутой трубы из углеродистой стали ASTM A179 / ASME SA179 в сочетании с ребрами из высокочистого алюминия (AL1060 / AL1100). Уникальный процесс натяжного навивания с накатанной L-образной ножкой ребра создает прочное механическое сцепление между ножкой ребра и поверхностью основной трубы, обеспечивая превосходную теплопередачу, улучшенную виброустойчивость и надежную работу при температурах до 250–260°C.

Конструкция трубы с ребрами – Труба ASTM A179 + Алюминиевые ребра

1. Материал основной трубы: Углеродистая сталь ASTM A179 / ASME SA179

Бесшовная холоднотянутая труба из низкоуглеродистой стали, изготовленная по стандартам ASTM A179 / ASME SA179. Наружная поверхность точно накатывается перед нанесением ребер для улучшения механического сцепления.

2. Материал ребра: Алюминий (AL1060 / AL1100)
Алюминиевая лента высокой чистоты формируется в L-образную форму и наматывается под натяжением на накатанную основную трубу. После намотки L-образная ножка ребра дополнительно накатывается на поверхность трубы, надежно фиксируя ребро.

3. Процесс встраивания / производства

• Наружная поверхность основной трубы накатывается
• Алюминиевая лента непрерывно формуется в L-образный профиль и плотно наматывается под контролируемым натяжением
• Ножка ребра одновременно накатывается на поверхность трубы
• Оба конца трубы остаются без покрытия (без ребер) для сварки или вставки в трубную решетку

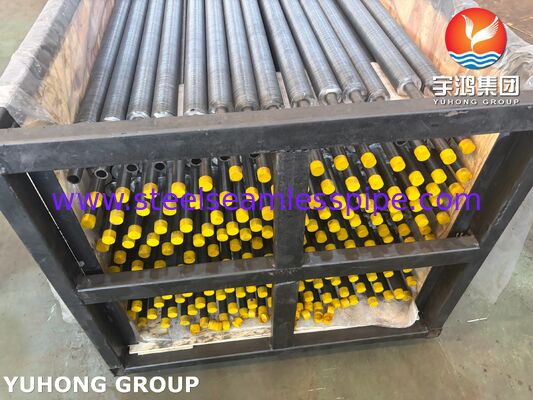

• Трубы очищаются, сушатся и защищаются от ржавчины на концах

Этот процесс увеличивает площадь контакта металл-металл примерно на 30–50% по сравнению со стандартными ребрами L-типа, что приводит к снижению термического сопротивления и лучшей долгосрочной производительности при термических циклах.

Химический состав – Материал основной трубы ASTM A179

Механические свойства основной трубы ASTM A179

Химический состав – Материал алюминиевого ребра (AL1060)

Диапазон размеров и допуски – Труба с ребрами KL ASTM A179 + Алюминий

Преимущества в производительности

• Отличная эффективность теплопередачи благодаря увеличенной площади контакта конструкции с накатанной L-образной ножкой ребра
• Максимальная непрерывная рабочая температура: 250–260°C
• Максимальное рабочее давление: до 3.2 МПа
• Хорошая атмосферостойкость (ножка ребра защищает основную трубу)
• Высокая устойчивость к вибрации и термическим циклам
• Легкие алюминиевые ребра снижают общий вес оборудования
• Экономичная альтернатива трубам с экструдированными или G-образными ребрами для среднетемпературных применений
• Полностью механическое сцепление – сварка или пайка не требуются

Области применения

Трубы с ребрами типа KL ASTM A179 + Алюминий широко используются в:

• Воздушных теплообменниках (ACHE) в нефтехимической и нефтегазовой промышленности
• Экономайзерах и воздухоподогревателях в системах производства электроэнергии и утилизации отходящего тепла
• Охладителях компрессоров и газовых охладителях
• Системах ОВК и промышленных сухих охладителях
• Системах охлаждения и кондиционирования воздуха
• Технологических охладителях химических и азотных заводов
• Установках для сжигания отходов и рекуперации тепла дымовых газов

Наши преимущества и опыт

Как специализированный производитель и экспортер труб с ребрами, мы предлагаем:

• Полные производственные возможности для труб с ребрами L, LL, KL, G и экструдированных
• Строгий контроль качества в соответствии со стандартами ASTM, ASME и спецификациями заказчика
• Сертификаты заводских испытаний (EN 10204 3.1 / 3.2) предоставляются с каждой партией

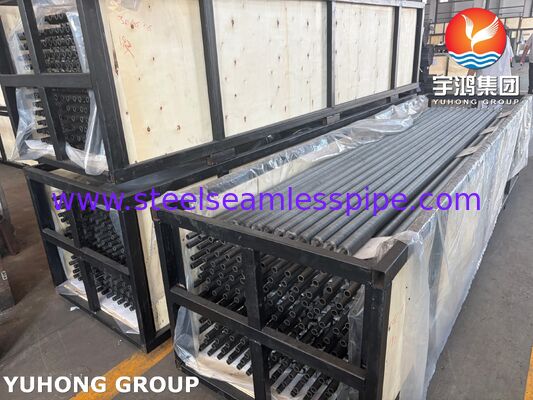

• Возможны индивидуальные размеры, концы без ребер и упаковка
• Обширный экспортный опыт в Европу, на Ближний Восток, в Юго-Восточную Азию и Южную Америку
• Конкурентоспособные цены с надежными сроками поставки и профессиональной технической поддержкой
