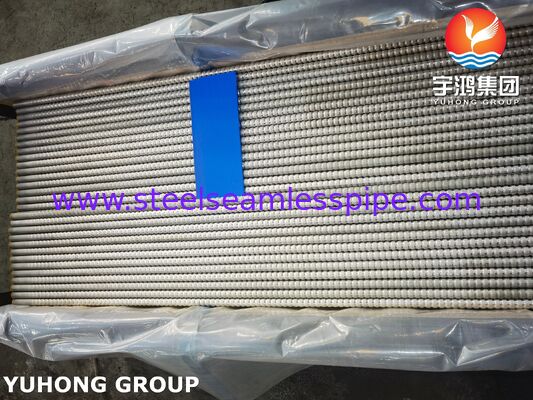

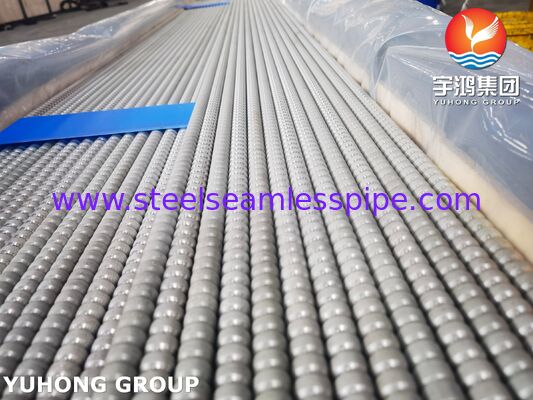

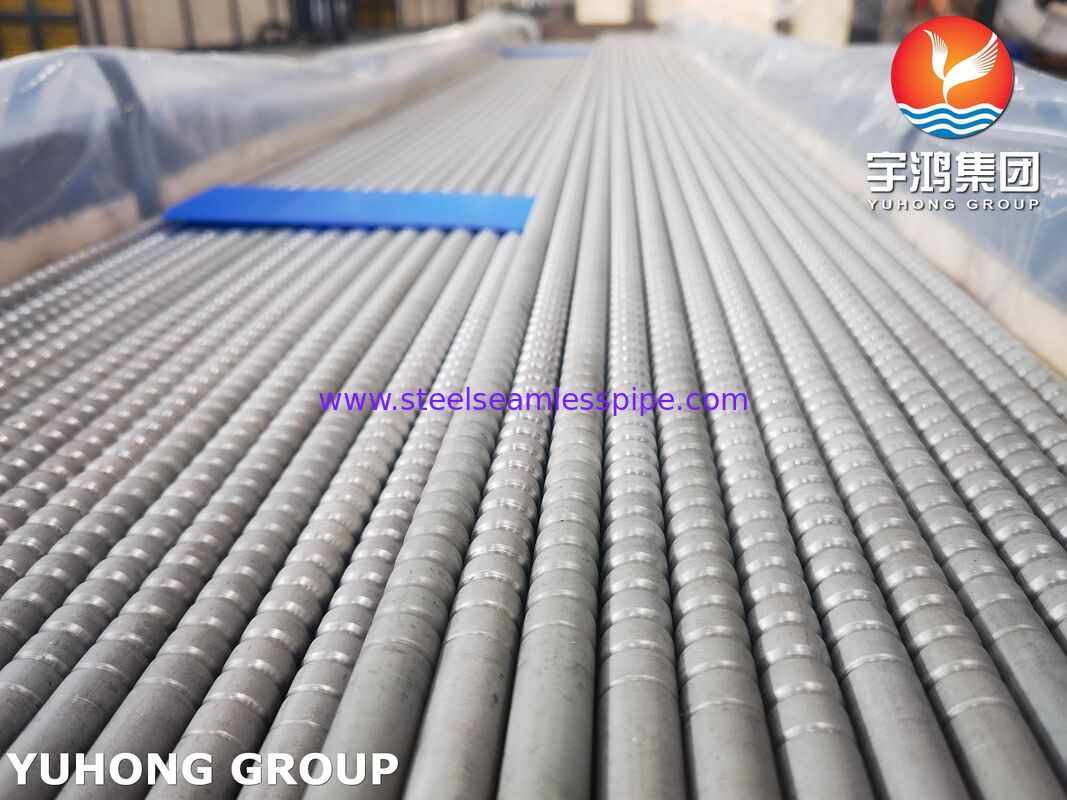

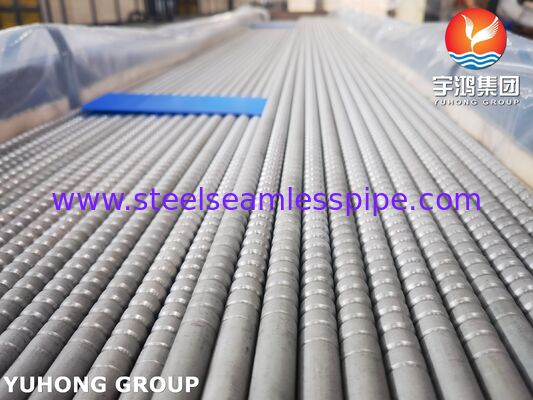

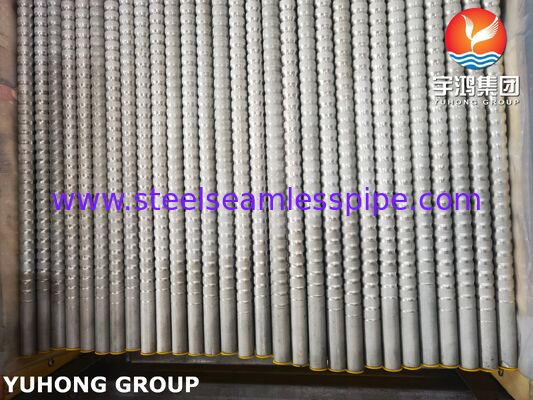

Гофрированные трубы для конденсаторов – ASTM A269 TP316L
Обзор продукта
Гофрированные трубы ASTM A269 TP316L для конденсаторовпредставляют собой теплообменные трубки из нержавеющей стали, предназначенные для улучшения тепловых характеристик за счет гофрированного профиля трубки специальной формы. Изготовлено из низкоуглеродистогоАустенитная нержавеющая сталь TP316LЭти трубки сочетают в себе улучшенные характеристики теплопередачи с высокой устойчивостью к коррозии, особенно в условиях, связанных с влажностью, хлоридами, технологическими химикатами и загрязненными охлаждающими средами.
Гофрирование создает турбулентную картину потока по сравнению с обычной гладкой трубкой. Это может увеличить перемешивание жидкости у стенок трубы, повысить эффективность теплопередачи и обеспечить более компактную конструкцию теплообменника или конденсатора, если они правильно спроектированы для условий эксплуатации.
TP316L содержит молибден и имеет низкое содержание углерода, что обеспечивает повышенную устойчивость к локальной коррозии по сравнению с обычной нержавеющей сталью 304L во многих условиях эксплуатации. Поэтому этот сорт особенно подходит дляпромышленные конденсаторы, конденсаторы химических процессов, морские системы охлаждения, холодильное оборудование и другие чувствительные к коррозии устройства теплопередачи..
ASTM A269/A269M распространяется на бесшовные и сварные трубы из аустенитной нержавеющей стали с номинальной толщиной стенки и требует, чтобы материал поставлялся в термически обработанном состоянии. Стандарт также включает механические испытания, а также неразрушающие электрические или гидростатические испытания.
Ключевые особенности
- Материал:АСТМ А269 ТП316Л/УНС С31603
- Тип трубки:Гофрированная теплообменная трубка
- Производство:Бесшовные или сварные трубы, в зависимости от конструкции и спецификации.
- Термическая обработка:Раствор отожжен/термически обработан
- Отличная коррозионная стойкость
- Повышенная устойчивость к точечной коррозии, связанной с хлоридами, по сравнению со стандартным 304L.
- Улучшенные характеристики турбулентности и теплопередачи.
- Подходит для обслуживания конденсаторов и теплообменников.
- Хорошая свариваемость и формуемость
- Подходит для индивидуальной геометрии гофра.
- Доступны прямые длины или другие конфигурации в соответствии с требованиями проекта.
Типичные применения
Гофрированные трубы ASTM A269 TP316L особенно подходят для:
1. Промышленные конденсаторы
Эти трубки можно использовать в конденсаторах, где технологический пар необходимо превращать в жидкость посредством косвенного теплообмена. Гофрирование способствует турбулентности жидкости и может способствовать улучшению теплопередачи.
Типичные области применения включают в себя:
- Технологические конденсаторы
- Химические конденсаторы
- Нефтехимические конденсаторы
- Конденсаторы растворителя
- Конденсаторы пара
- Конденсаторы продукта
2. Химические и нефтехимические теплообменники
TP316L часто выбирают для теплообменного оборудования, подвергающегося воздействию агрессивных технологических сред. Сочетание низкого содержания углерода и молибдена делает его пригодным для многих задач химической обработки.
3. Охлаждение морской и морской воды
316L часто используется для охлаждающего оборудования, подвергающегося воздействию морской среды или воды, содержащей хлориды. Однако фактическую эксплуатацию в морской воде следует тщательно оценивать, поскольку 316L не застрахован от локальной коррозии в суровых хлоридных условиях.
4. Конденсаторы холодильного оборудования и систем отопления, вентиляции и кондиционирования воздуха
Гофрированные трубы можно использовать в холодильных и промышленных системах охлаждения, где желательны улучшенная теплопередача и компактное оборудование.
5. Производство продуктов питания, напитков и фармацевтической продукции
Устойчивая к коррозии конструкция из нержавеющей стали и очищаемая поверхность делают TP316L подходящим для некоторых гигиенических применений в области теплопередачи при условии требуемой обработки поверхности и санитарного исполнения.
6. Оборудование для опреснения и очистки воды
Трубки можно рассматривать для отдельных применений в области водоочистки и опреснения и теплопередачи, где химический состав жидкости совместим со сталью 316L.
Стандартные характеристики
| Элемент |
Типичная спецификация |
| Продукт |
Гофрированные трубы для конденсаторов |
| Материал |
АСТМ А269 ТП316Л |
| УНС |
S31603 |
| Тип трубки |
Бесшовные/Сварные |
| Состояние производства |
Термическая обработка |
| Форма трубки |
Гофрированный |
| Внешний диаметр |
Прибл. 6,35–127 мм |
| Толщина стены |
Прибл. 0,5–8,0 мм |
| Стандартная длина |
3000–12 000 мм |
| Поверхность |
Отожженный, травленный, яркий отожженный или по индивидуальному заказу |
| Конечные условия |
Обычный конец/обрезанный конец/по индивидуальному заказу |
| Инспекция |
Размерный, визуальный, химический, механический и неразрушающий контроль |
| Сертификация |
EN 10204 3.1/3.2 доступен по запросу. |
Спецификация ASTM обычно охватывает трубы с номинальной толщиной стенок примерно от0,020 дюйма (0,51 мм) и выше, хотя фактические коммерчески поставляемые размеры могут варьироваться в зависимости от производственных возможностей и требований к покупке.
Типичные размеры трубок
Общие размеры трубки конденсатора могут включать:
- 9,52 × 0,5 мм
- 12,7 × 0,6 мм
- 15,88 × 0,8 мм
- 19,05 × 1,0 мм
- 25,4 × 1,2 мм
- 31,75 × 1,5 мм
- 38,1 × 1,5–2,0 мм
- 50,8 × 1,5–2,5 мм
- 63,5 × 2,0–3,0 мм
- Другие размеры в зависимости от конструкции конденсатора
Важный:Это типичные производственные диапазоны, а не обязательные размеры ASTM A269. Окончательный внешний вид, толщина стенки, шаг гофра, глубина гофра, длина и допуски должны быть подтверждены по чертежу теплообменника заказчика или спецификации покупки.
Гофрирование Дизайн
Гофрированный профиль спроектирован с учетом требуемой теплопередачи и перепада давления.
Типичные параметры конструкции включают в себя:
- Шаг гофра
- Глубина гофры
- Внешний диаметр трубки
- Толщина стенки трубы
- Гофрированная длина
- Внутреннее пространство потока
- Внешняя зона теплопередачи
- Падение давления на трубке
Гофрирование может создавать вторичный поток и большее перемешивание жидкости, потенциально увеличивая коэффициент теплопередачи по сравнению с гладкой трубкой. Таким образом, окончательный проект должен сбалансироватьповышение теплоотдачи, перепад давления, характеристики загрязнения, механическая прочность и технологичность..
Для проектов конденсаторов мы можем настроить гофрированную геометрию в соответствии с:
- Тепловая нагрузка
- Конденсирующая среда
- Температура охлаждающей воды
- Расчетное давление
- Расчетная температура
- Скорость потока
- Допустимое падение давления
- Фактор загрязнения
- Расположение трубных решеток
ASTM A269 TP316L Химический состав
Типичные химические требования для ASTM A269 TP316L:
| Элемент |
Требование, мас.% |
| Углерод (С) |
≤ 0,035 |
| Марганец (Mn) |
≤ 2,00 |
| Кремний (Si) |
≤ 1,00 |
| Фосфор (Р) |
≤ 0,045 |
| Сера (S) |
≤ 0,030 |
| Хром (Cr) |
16,0–18,0 |
| Никель (Ni) |
10,0–15,0 |
| Молибден (Мо) |
2,0–3,0 |
| Железо (Fe) |
Баланс |
Эти пределы соответствуют требованиям ASTM A269 TP316L. Для труб малого диаметра или труб с легкими стенками, требующих большого количества проходов вытяжки, ASTM A269 включает специальные положения по углероду.
содержание молибдена 2–3%является важной особенностью TP316L, поскольку повышает устойчивость к локальной коррозии во многих хлоридсодержащих средах.
Механические свойства
Типичные минимальные механические требования к трубкам ASTM A269 TP316L включают:
| Свойство |
Минимальные/максимальные требования |
| Предел прочности |
≥ 485 МПа |
| Предел текучести, смещение 0,2% |
≥ 170 МПа |
| Удлинение |
≥ 35% |
| Твердость |
≤ 90 HRB / примерно 192 HBW |
Низкоуглеродистая марка TP316L обеспечивает хорошую пластичность и характеристики формовки, сохраняя при этом коррозионную стойкость, ожидаемую от нержавеющих сталей семейства 316.
Производственный процесс
Наш типичный производственный маршрут гофрированных конденсаторных трубок TP316L включает в себя:
Выбор сырья → Формование труб → Сварка/бесшовная обработка → Термическая обработка → Обработка поверхности → Формирование гофрирования → Калибровка → Резка → Проверка → Очистка → Упаковка
В случае сварных труб сварной шов тщательно контролируется до того, как труба подвергнется последующим операциям формования и гофрирования.
Процесс гофрирования контролируется для обеспечения постоянного:
- Шаг гофра
- Глубина гофры
- Диаметр трубки
- Целостность стены
- Прямолинейность
- Качество поверхности
Термическая обработка на раствор применяется для получения необходимого металлургического состояния и коррозионной стойкости трубы из нержавеющей стали.
Тестирование и проверка
Контроль качества осуществляется в соответствии с ASTM A269 и применимой спецификацией закупки.
1. Химический анализ
Положительная идентификация материала и химический анализ подтверждают состав TP316L, включая:
Сертификат заводских испытаний может быть поставлен вместе с поставкой.
2. Испытание на растяжение
Испытания на растяжение проверяют:
- Предел прочности
- Предел текучести
- Удлинение
Механические требования проверяются на соответствие применимым требованиям класса ASTM A269.
3. Испытание на твердость
Испытание на твердость подтверждает, что готовая труба остается в пределах заданного предела твердости.
4. Гидростатические испытания
Гидростатические испытания могут быть выполнены для проверки целостности давления и обнаружения утечек.
ASTM A269 требует, чтобы каждая трубка прошла либо неразрушающее электрическое испытание, либо гидростатическое испытание в соответствии с применимыми требованиями и условиями заказа.
5. Вихретоковые/электромагнитные испытания.
Вихретоковый контроль может использоваться как неразрушающий метод обнаружения несплошностей труб из нержавеющей стали. ASTM E426 обеспечивает практику электромагнитного контроля бесшовных и сварных трубных изделий, изготовленных из аустенитных нержавеющих сталей и аналогичных сплавов.
6. Тест на сплющивание
Для применимых сварных труб можно использовать проверку сплющивания/обратного сплющивания для оценки целостности трубы и сварного шва.
7. Испытание на развальцовку
Там, где это применимо, испытание на развальцовку позволяет оценить пластичность и качество формовки трубы.
8. Проверка размеров
Каждую производственную партию можно проверить на наличие:
- Внешний диаметр
- Толщина стенки
- Шаг гофра
- Глубина гофры
- Длина
- Прямолинейность
- Конечные условия
9. Визуальный осмотр
Поверхность трубы проверяют на наличие:
- Трещины
- Царапины
- Ямы
- Дефекты поверхности
- Повреждение гофры
- Нарушения сварки
10. Проверка PMI
Положительная идентификация материала может быть предоставлена для проектов, требующих дополнительной проверки материала TP316L.
Поверхностная обработка
Доступные условия поверхности могут включать в себя:
- Отожженный и маринованный
- Яркий отжиг
- Механическая полировка
- Электрополированный
- Индивидуальная обработка поверхности
Для применения в конденсаторах и технологических процессах необходимо выбирать подходящее состояние поверхности в соответствии с жидкостью, методом очистки, склонностью к загрязнению и гигиеническими требованиями.
Преимущества гофрированных труб ASTM A269 TP316L
Улучшенная теплопередача
Гофрированная геометрия способствует турбулентности и перемешиванию жидкости, что может улучшить характеристики теплопередачи.
Коррозионная стойкость
TP316L обеспечивает лучшую устойчивость ко многим агрессивным средам, чем обычная нержавеющая сталь 304/304L.
Низкоуглеродистый класс
Низкое содержание углерода помогает снизить риск сенсибилизации и связанной с ней межкристаллитной коррозии после сварки или термического воздействия.
Компактная конструкция теплообменника
Улучшенная теплопередача потенциально может позволить разработчикам достичь требуемого теплового режима с более компактной поверхностью теплопередачи.
Хорошая формуемость
TP316L обладает хорошей пластичностью, что делает его пригодным для процессов формования труб и гофрирования.
Настраиваемая конструкция
Размеры труб и параметры гофры могут быть изготовлены в соответствии с требованиями конструкции конденсатора.
Почему стоит выбрать наши гофрированные трубы ASTM A269 TP316L?
Мы производим гофрированные теплообменные трубки, уделяя особое вниманиепостоянство размеров, целостность трубок, коррозионная стойкость и надежная теплопередача..
Наши производственные возможности поддерживают индивидуальные:
- Диаметр трубки
- Толщина стенки
- Шаг гофра
- Глубина гофры
- Длина трубки
- Чистота поверхности
- Завершение подготовки
- Требования к тестированию
- Сертификация материалов
Для производителей конденсаторов и EPC-подрядчиков мы можем изготовить трубы по чертежам заказчика, техническим спецификациям и применимым требованиям ASTM.
Типичные отрасли:химическая обработка, нефтехимия, нефть и газ, охлаждение, отопление, вентиляция, кондиционирование воздуха, морское машиностроение, очистка воды, опреснение, пищевая промышленность, фармацевтическая обработка и промышленная рекуперация тепла.
Краткое описание продукта
Гофрированные трубы для конденсаторов – ASTM A269 TP316Lобеспечить сочетаниеулучшенные характеристики теплопередачи, коррозионная стойкость, конструкция из низкоуглеродистой нержавеющей стали и настраиваемая геометрия гофра..
Они особенно подходят для конденсаторов и теплообменников, где обычные гладкие трубы не могут обеспечить желаемый баланс тепловых характеристик, компактности оборудования и коррозионной стойкости.
Для требовательных применений размеры труб и геометрия гофра должны выбираться на основе всей тепловой и механической конструкции, а не только на основе размера трубы.
