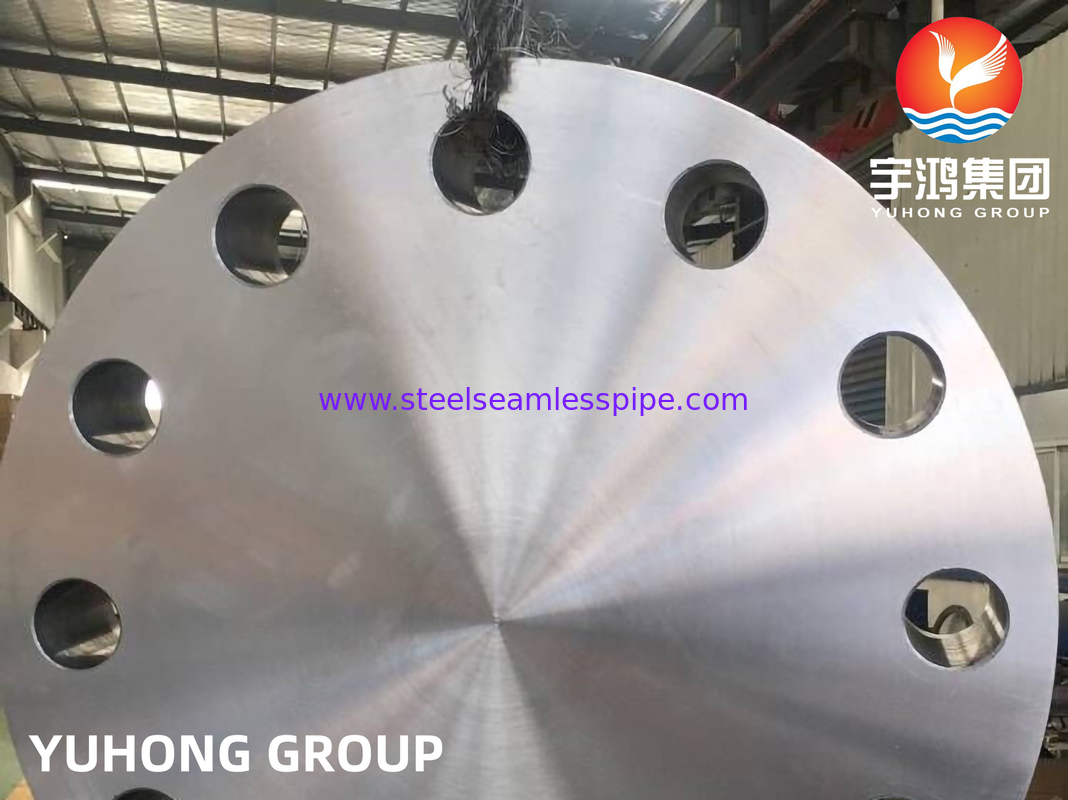

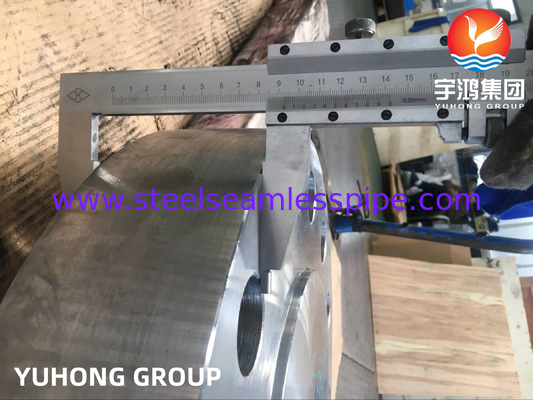

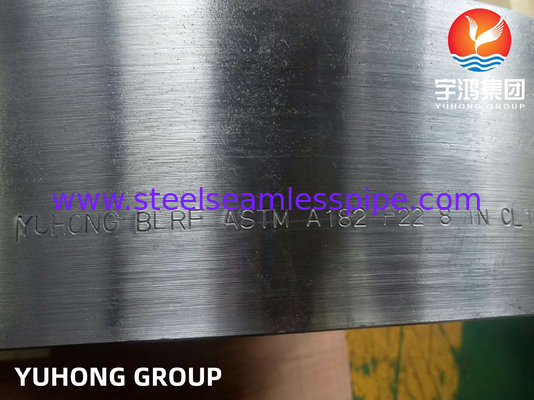

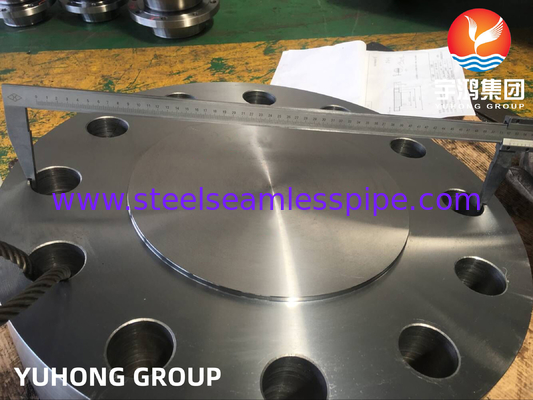

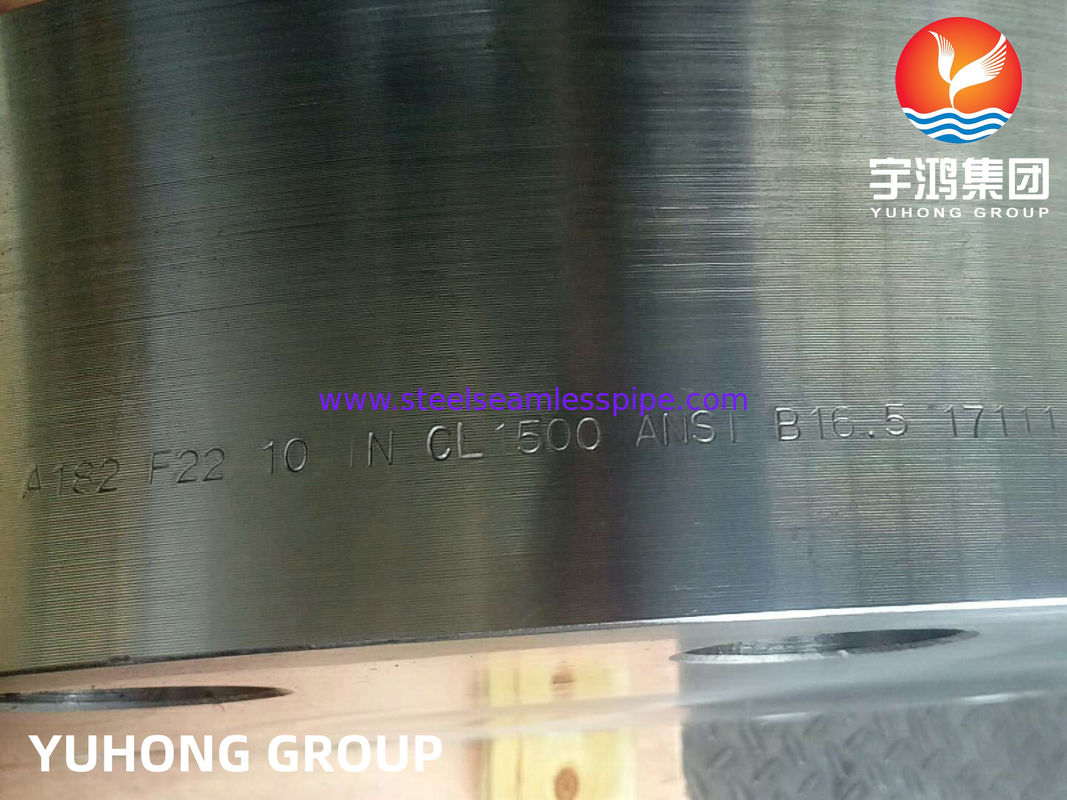

Кованый глухой фланец из легированной стали ASTM A182 F22 с выпуклой поверхностью B16.5
ASTM A182 F22относится к поковкам из низколегированной стали, которые относятся к углеродистой стали. Материал, начинающийся с ASTM A182, является нержавеющей сталью.
Углеродистая сталь - это сплав железа и углерода с содержанием углерода менее 2,11% и не содержащий других легирующих элементов, кроме железа, углерода и примесей, таких как кремний, марганец, фосфор и сера, в пределах нормы. Содержание углерода в промышленной углеродистой стали обычно составляет 0,05%~1,35%. Свойства углеродистой стали в основном зависят от содержания в ней углерода.
Углеродистая сталь является наиболее ранней в использовании, имеет низкую стоимость, широкий диапазон характеристик и наибольшее использование. Подходит для сред, таких как вода, пар, воздух, водород, аммиак, азот и нефтепродукты с номинальным давлением PN ≤ 32,0 МПа и температурой -30-425 ℃. Обычно используемые марки включают WC1, WCB, ZG25, высококачественную сталь 20, 25, 30 и низколегированную конструкционную сталь 16Mn.
Спецификация кованых фланцев из легированной стали ASTM A182 F22
| Спецификация: |
ASTM A182/ ASME SA182 |
| Марка: |
Фланцы из легированной стали ASTM A182 F22 UNS (K21590), DIN 1.7380 |
| Стандарт размеров: |
ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS10, EN-1092, DIN и т. д. |
| Стандарт: |
Фланцы ANSI, фланцы ASME, фланцы BS, фланцы DIN, фланцы EN и т. д. |
| Размер: |
от 1/2" (15 NB) до 48" (1200NB) |
| Класс/Давление: |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 и т. д. |
| Тип поверхности фланца: |
Плоская поверхность (FF), выпуклая поверхность (RF), кольцевое соединение (RTJ) и т. д. |
Эквивалентные марки кованых фланцев из легированной стали ASTM A182 F22
| СТАНДАРТ |
UNS |
WERKSTOFF NR. |
| Легированная сталь F22 |
K21590 |
1.7380 |
ASTM A182 F22Кованая легированная стальХимический состав фланцев
| Марка |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
| Легированная сталь F22 |
0,05 - 0,15 |
0,3-0,6 |
0,5 |
0,045 |
0,03 |
0,8 - 1,25 |
0,044 - 0,65 |
ASTM A182 F22Кованая легированная стальМеханические свойства фланцев
| Марка |
Предел прочности при растяжении (МПа) мин |
Предел текучести 0,2% (МПа) мин |
Относительное удлинение (% в 50 мм) мин |
| Легированная сталь F22 |
205 |
415 |
20
|
Сравнение легированной стали ASTM A182 F22 и сопутствующих материалов
- VS A105:Фланцы из углеродистой стали ASTM A105 имеют более низкую стоимость и в основном подходят для применения при температуре окружающей среды и среднем или низком давлении. Однако они подвержены окислению в высокотемпературных условиях, а их прочность при высоких температурах и сопротивление ползучести значительно уступают легированной стали F22.
- VS F11:Высокотемпературные характеристики F11 немного ниже, чем у F22, а ее стоимость также немного ниже. Она в основном подходит для применений с температурами немного ниже 550°C или давлениями.
- VS F91/F92:F91/F92 - это высококачественные жаропрочные стали с превосходной прочностью при высоких температурах и сопротивлением ползучести, что делает их подходящими для сверхкритических электростанций. Однако они дороже и имеют более строгие требования к сварке и термообработке.
- VS Фланцы из нержавеющей стали, такие как F304/F316:Фланцы из нержавеющей стали обеспечивают отличную коррозионную стойкость, но их прочность при высоких температурах, включая сопротивление ползучести, обычно уступает легированной стали F22 в высокотемпературных условиях 500°C. Они также дороже и в основном подходят для применений, где коррозия является основной проблемой и где температуры и давления не являются особенно экстремальными.
Применение фланцев из легированной стали ASTM A182 F22
- Энергетическая промышленность
- Нефтехимическая промышленность
- Котлы и сосуды под давлением
- Любое применение, требующее надежной, постоянной или временной изоляции трубопроводов или оборудования в условиях высоких температур и высокого давления.
