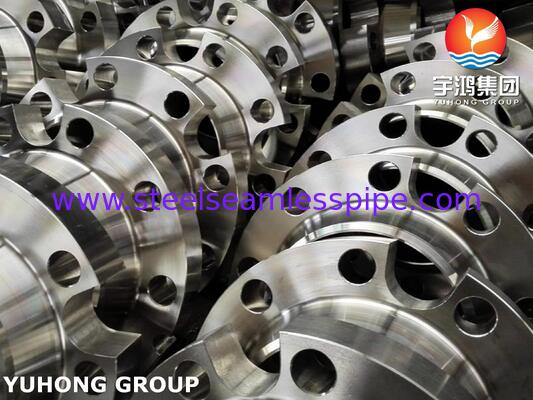

Фланец из нержавеющей стали ASTM A182 F304L кованый специальной формы, изготовленный на заказ

ASTM A182Специальный фланц из нержавеющей стали UNS S30403 F304L

Специальный фланц из нержавеющей стали ASTM A182 F304Lэто специально разработанное решение, используемое, когда стандартный фланц, доступный в продаже, не может соответствовать геометрическим, пространственным или производительным требованиям конкретной точки подключения.В трубопроводной и механической промышленностиФланц - это метод соединения труб, клапанов, насосов и другого оборудования для формирования трубопроводной системы.

В то время как стандартные фланцы (такие как Weld Neck, Slip-On, Blind и Socket Weld) являются круглыми и соответствуют конкретным стандартным размерам (ASME B16.5, ASME B16.47), специально сформированный фланс - это любой фланс, который отклоняется от этих стандартных круговых форм или размеров для удовлетворения конкретных инженерных требований.Часто это комплектующие на заказ, предназначенные для уникальных применений., ограничения пространства или нестандартные точки подключения.

Инженеры выбирают специальные фланцы по нескольким причинам:

1. Некруглое соединение: оборудование для сцепления (например, коробка передач, корпус насоса или парашют) может иметь овальный, квадратный или прямоугольный шаблон болта.

2. Ограничения пространства: в тесной промышленной среде круглый фланц полного размера может не поместиться.

3. Требования к выравниванию: иногда отверстия для болтов должны быть ориентированы очень конкретным образом, что невозможно с стандартными симметричными фланцами.

4. Приспособление к нечетным каналам: в HVAC, обработке материалов или конкретных производственных отраслях канализация часто имеет прямоугольный или квадратный вид.Специальный фланц позволяет круглой трубе подключаться к прямоугольному шлейфу или сосуду.

5. Приложения с высоким напряжением или специализированными приложениями: стандартные фланцы могут быть недостаточными для чрезвычайно высокого давления, температуры или коррозионной среды.требующие индивидуальной конструкции с более толстыми стенами или специальными сплавами.

Эквивалентные классы специального фланца из нержавеющей стали ASTM A182 F304L

Специальные формы фланцев могут быть изготовлены из самых разных материалов, чтобы соответствовать окружающей среде:

• Углеродистая сталь: (например, ASTM A105, A350) - общее назначение, нефтегазовая, конструкционная.

• Нержавеющая сталь: (например, ASTM A182 F304/F316) - Коррозионные среды, пищевая промышленность, фармацевтика.

• Сплавленная сталь: (например, ASTM A182 F11/F22) - услуги высокой температуры и высокого давления (например, производство электроэнергии).

• Duplex & Super Duplex: (например, ASTM A182 F51/F55) - морские и морские приложения, требующие высокой прочности и коррозионной стойкости.

• Никелевые сплавы: (например, Inconel, Hastelloy) - чрезвычайно коррозионные или высокотемпературные среды.

Химический состав специального фланца из нержавеющей стали ASTM A182 F304L%

Механические свойства специального фланца из нержавеющей стали ASTM A182 F304L

Общие типы специальных форм фланцев

1Овальные фланцы:Часто используются там, где пространство ограничено в одном направлении (например, на корпусах клапанов, корпусах компрессоров или в судостроении).

2Квадратные фланцы:Часто встречается в трубопроводах низкого давления, резервуарах для очистки воды и сельскохозяйственном оборудовании.Их легче изготовить для квадратных или прямоугольных соединений и часто используют с простыми уплотнениями, вырезанными из листа.

3. прямоугольные фланцы:Очень распространен в обработке материалов (системы сбора пыли), HVAC (отапливание, вентиляция и кондиционирование воздуха),и химическая обработка, при которой большие объемы воздуха или материалов перемещаются через прямоугольные каналы.

4. Сегментированные фланцы или фланцы с раковиной:Это фланцы, сделанные из двух или более частей, которые закручены вокруг существующей трубы.или для присоединения ветвей к существующей линии без перерезания трубы (горячее нажатие).

5- Орифицированные фланцы со специальными кранами:В то время как фланцы отверстий являются стандартным типом, "специальные" версии включают дополнительные или по-разному расположенные отверстия для измерения давления для более сложных установок измерения потока.

6- Специальные кузницы:Любой фланц, разработанный с нуля для выполнения конкретного инженерного чертежа, включающий уникальные узоры отверстий болтов, необычные длины узла или специальные конические.

Применение
