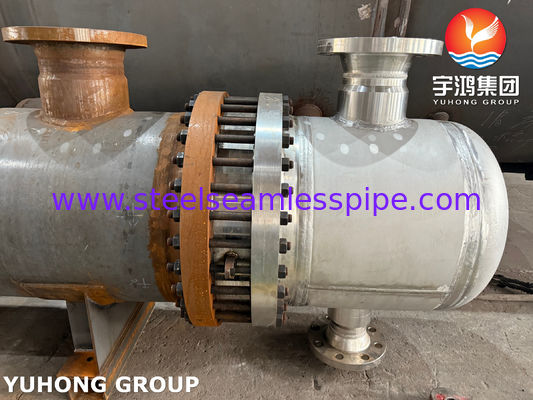

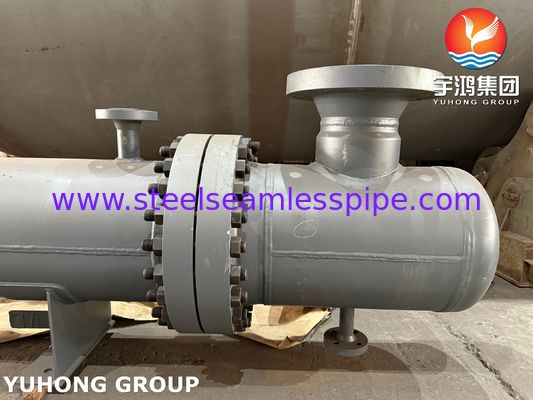

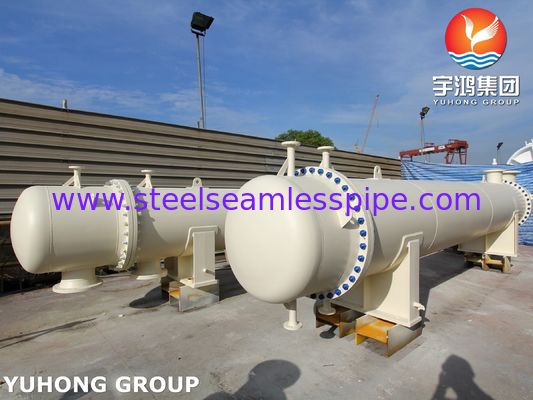

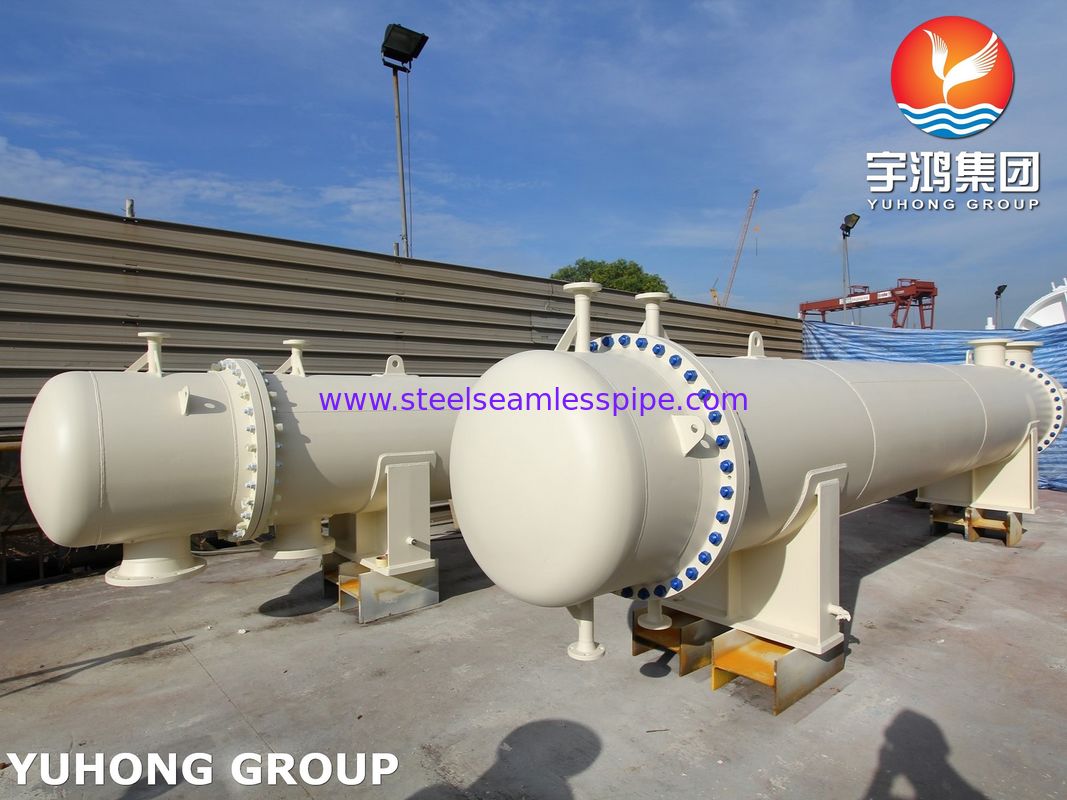

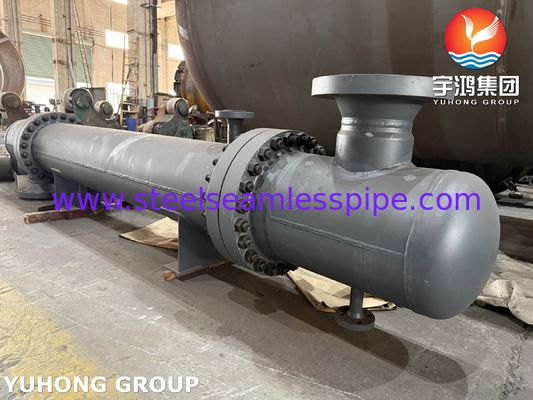

Теплообменник с плавающей головкой 316L, тип AES, ASME Section VIII Div. 1

Подробная информация о продукте:

Место происхождения:	Химическая обработка, нефтепереработка, производство электроэнергии, пищевая промышленность и т. д.
Фирменное наименование:	Floating Head Heat Exchanger
Сертификация:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Номер модели:	Тип AES

Оплата и доставка Условия:

Упаковывая детали:	Стандартные деревянные ящики или индивидуальная упаковка в соответствии с требованиями заказчика.
Время доставки:	60-90 Days
Поставка способности:	10 комплектов в месяц

контакт

Все продукты

Бесшовная труба (Pipe) из нержавеющей стали (342)

Трубка нержавеющей стали безшовная (334)

Труба (Pipe) из дуплексной нержавеющей стали (134)

Труба (Tube) из дуплексной нержавеющей стали (39)

Игольчатая трубка (170)

Оребренная труба (732)

Теплообменник (34)

Теплообменная труба (472)

Сборник труб для Теплообменника (52)

Трубная решетка Теплообменника (128)

Перегородка теплообменников (39)

Аппарат воздушного охлаждения (14)

Сосуд под давлением (4)

Сварная труба из нержавеющей стали (Pipe) (61)

Сварная труба из нержавеющей стали (Tube) (134)

Никелевая труба (Pipe) (276)

Никелевая труба (Tube) (104)

Медная труба (256)

Труба из легированной стали (214)

Титановая труба (21)

Труба с светлым отжигом (174)

Котельная труба (155)

Стальной фитинг (873)

Стальной фланец (671)

Другие (409)

Детали облицовки (9)

Подробное описание продукта

Материал:

Нержавеющая сталь 316L

Стандарт дизайна:

ASME Раздел VIII, TEMA (Ассоциация производителей трубчатых обменников)

Приложения:

Приложения

Стандарты соответствия:

ASME Раздел VIII Div. 1, стандарты TEMA, PED (Директива о оборудовании под давлением),

Выделить:

Теплообменник с плавающей головкой 316L

Теплообменник с плавающей головкой ASME

Теплообменник с плавающей головкой 316L, тип AES, ASME, раздел VIII, раздел. 1

Теплообменник с плавающей головкой 316L (тип AES)предназначен дляASME Раздел VIII Раздел. 1, идеально подходит дляхимическая переработка, нефтеперерабатывающие заводы, электростанции и пищевая промышленность. Он эффективно справляетсязадачи охлаждения, обогрева и конденсациис отличнымкоррозионная стойкостьи простота обслуживания высокопроизводительных систем.

Список материалов компонентов

Компонент	Материал	Примечания
Оболочка	Нержавеющая сталь 316L	Коррозионностойкий, подходит для высокотемпературных и химических сред.
Комплект трубок	Нержавеющая сталь 316L	Высокая теплопроводность и отличная устойчивость к точечной и щелевой коррозии.
Плавающая крышка головы	Нержавеющая сталь 316L	Обеспечивает легкую очистку трубного пучка; устойчив к коррозии.
Трубные листы	Нержавеющая сталь 316L	Предотвращает утечки между стенками корпуса и трубы; обеспечивает структурную стабильность.
Перегородки/опорные пластины	Нержавеющая сталь 316L	Обеспечивает правильное распределение потока и поддерживает трубки.
Прокладки	ПТФЭ (политетрафторэтилен)/графит	Высокая химическая стойкость и герметизирующие свойства при высоких температурах и давлениях.
Болты и гайки	Нержавеющая сталь 316L или ASTM A193, класс B8	Высокая механическая прочность и коррозионная стойкость.
Фланцы	Нержавеющая сталь 316L	Обеспечивает прочные и надежные соединения между компонентами.
Форсунки (впуск/выпуск)	Нержавеющая сталь 316L	Обеспечивает плавный поток жидкостей в теплообменник и из него.

Список размеров компонентов

Компонент	Диапазон размеров	Примечания
Диаметр корпуса	200 мм – 2000 мм	Настраивается в зависимости от конкретных требований к теплопередаче.
Внешний диаметр трубки (НД)	10 мм – 50 мм	Стандартные размеры: 19,05 мм, 25,4 мм и 38,1 мм.
Толщина стенки трубки	0,5 мм – 3 мм	Толщина зависит от требований к давлению и температуре.
Длина трубки	1 м – 12 м	Стандартная длина составляет 6 м и 12 м, но возможна нестандартная длина.
Плавающий зазор головки	50 мм – 300 мм	Позволяет легко снимать и очищать пучок трубок.
Расстояние между перегородками	100 мм – 400 мм	Оптимизирован для распределения потока и эффективности теплопередачи.
Диаметр сопла	50 мм – 600 мм	Размер соответствует требованиям к расходу жидкости и давлению.
Размеры фланцев	Стандарты ASME B16.5	Возможна индивидуальная настройка для определенных номинальных значений давления (класс 150, 300, 600 и т. д.).

Обязательное тестирование

Название теста	Описание	Цель
Гидростатические испытания	Подача воды на стенки кожуха и трубы для проверки на наличие утечек или структурных повреждений.	Гарантирует, что теплообменник выдержит рабочее давление.
Пневматическое испытание	Подача давления воздухом или инертным газом для проверки герметичности в сухой среде.	Обеспечивает безопасность в системах, где тестирование на водной основе не подходит.
Радиографическое тестирование (РТ)	Рентгеновский контроль сварных швов на выявление внутренних дефектов.	Обеспечивает качество сварных швов и целостность конструкции.
Ультразвуковой контроль (UT)	Использует высокочастотные звуковые волны для обнаружения дефектов материала или изменений толщины.	Обеспечивает соответствие материала труб и кожуха стандартам толщины и качества.
Тест на проникновение красителя (PT)	Наносит краситель для обнаружения поверхностных трещин или дефектов сварных швов и других компонентов.	Проверяет целостность поверхности критически важных компонентов.
Тест на состав материала	Спектрометрический анализ для проверки химического состава компонентов из нержавеющей стали 316L.	Обеспечивает соответствие стандартам материалов и требованиям коррозионной стойкости.
Испытание твердости	Измеряет твердость материала 316L для подтверждения механических свойств.	Обеспечивает пригодность материала к условиям давления и температуры.
Тест на утечку	Тестирование гелием или азотом для обнаружения микроутечек в системе.	Обеспечивает полную герметизацию для высокопроизводительных применений.

Приложения по отраслям

Промышленность	Приложение
Химическая обработка	Теплообменники для охлаждения, нагрева или конденсации химических жидкостей.
Нефть и газ	Теплообменники нефтеперерабатывающих заводов для охлаждения сырой нефти, разделения газов и процессов дистилляции.
Производство электроэнергии	Конденсаторы пара и подогреватели питательной воды на тепловых и атомных электростанциях.
Еда и напитки	Системы пастеризации, охлаждения и нагрева для производства продуктов питания и напитков.
Морской и оффшорный	Системы охлаждения судовых двигателей, мазута и смазочных материалов.

Применение в специальном оборудовании

Название оборудования	Функция теплообменника
Химический реактор	Контролирует температуру химических реакций путем передачи тепла в реактор или из него.
Установка перегонки сырой нефти	Подогревает сырую нефть и охлаждает отделенные дистилляты.
Конденсатор пара	Преобразует выхлопной пар турбин в воду для повторного использования.
Испаритель	Облегчает испарение жидкостей в пищевой и химической промышленности.
Воздушный компрессор-охладитель	Охлаждает сжатый воздух для снижения температуры и содержания влаги.
Охладитель смазочного масла	Сохраняет температуру смазочного масла в двигателях и коробках передач.

Теплообменник с плавающей головкой 316L, тип AES, ASME Section VIII Div. 1 0
