Кожухотрубный теплообменник TEMA, ASME, NBR, сертифицирован для промежуточного охладителя
1.Обзор

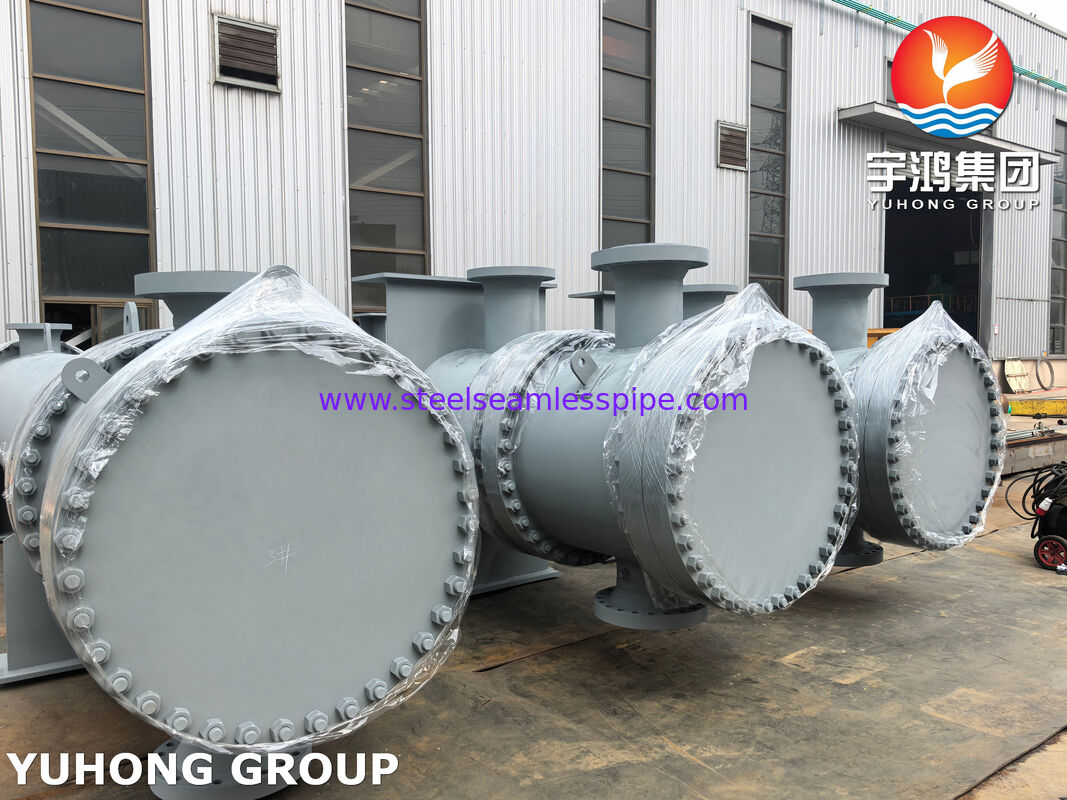

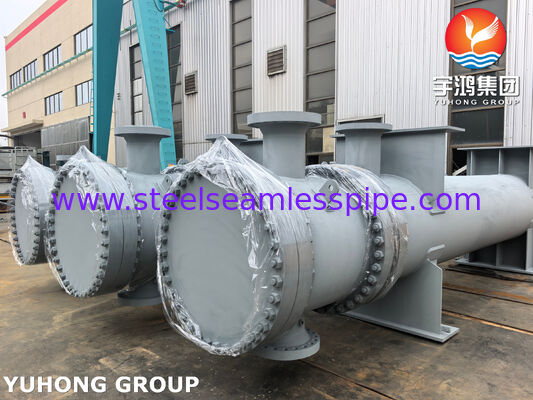

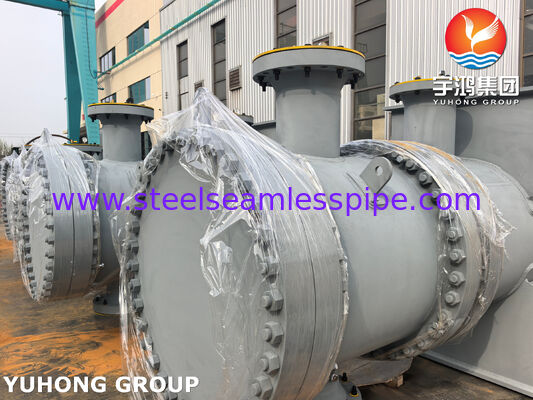

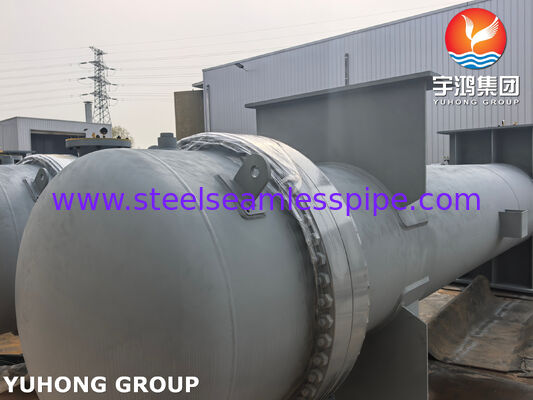

Данное оборудование представляет собой высокоэффективный кожухотрубный промежуточный охладитель, разработанный и изготовленный в строгом соответствии со стандартами TEMA (Ассоциация производителей трубчатых теплообменников). В основном он используется в многоступенчатых компрессорных системах (таких как воздушные компрессоры или компрессоры технологического газа) для охлаждения газов между ступенями сжатия, тем самым максимизируя объемный КПД и минимизируя энергопотребление.
Благодаря двойной сертификации ASME (Американское общество инженеров-механиков) и NBR/NR-13 (Бразильские национальные стандарты) этот теплообменник соответствует самым высоким международным стандартам безопасности и качества, что делает его полностью совместимым для использования как на мировых рынках, так и на строгих промышленных площадках Бразилии.
2.Коды проектирования и сертификаты
Тепловая и механическая конструкция: TEMA класса R, C или B (оптимизирована в зависимости от технологической среды и жесткости).
Код сосуда под давлением: ASME Раздел VIII, Раздел 1 (с официальным сертификатом U Stamp).
Соответствие Бразилии: полное соответствие NR-13 и соответствующим стандартам NBR, включая локализованные механические расчеты, гидроиспытания и требования к паспортным табличкам.
Квалификация сварщика: ASME Раздел IX и AWS.
3.Структурные особенности и ключевые преимущества
Оптимизированные конфигурации TEMA: * Доступны конструкции с фиксированной трубной решеткой (например, AEL, BEM) для компактности и экономической эффективности.
Доступны конструкции со съемным пучком и плавающей головкой (например, AES, AET) для облегчения механической очистки и проверки при работе с загрязняющими жидкостями.
Высокопроизводительные пучки трубок: Оснащены бесшовными трубками с высокой теплопроводностью. Дополнительные трубки с низким оребрением или гофрированные трубки могут быть интегрированы для существенного повышения коэффициента теплопередачи на стороне газа.
Надежная герметизация и устойчивость к коррозии: трубы соединяются с трубными решетками с помощью прочной сварки и расширения, что полностью исключает риск перекрестного загрязнения между газом и охлаждающей водой.
Встроенное отделение влаги. В качестве промежуточного охладителя судно оснащено стратегически расположенными перегородками и специальными отверстиями для слива конденсата для эффективного улавливания и удаления влаги, осаждающейся в процессе охлаждения газа.
4. Гарантия качества и документация (книга данных)
При доставке будет предоставлен полный журнал данных по обеспечению качества, включающий:
Форма ASME U-1 (Отчет производителя о сосудах под давлением).
Сертификат соответствия NR-13/NBR, подписанный зарегистрированным бразильским предполагаемым профессиональным юристом (PH – Profissional Habilitado).
Протоколы испытаний материалов (MTR) для всех деталей, удерживающих давление.
Спецификации процедур сварки (WPS), записи о квалификации процедур (PQR) и квалификация сварщиков (WPQ).
Отчеты неразрушающего контроля (рентгенография, ультразвук, пенетрант) и сертификаты гидростатических испытаний.
