Бесшовная труба из медно-цинкового сплава DIN 17660 CuZn20Al2 F39 для теплообменников

Обзор продукта

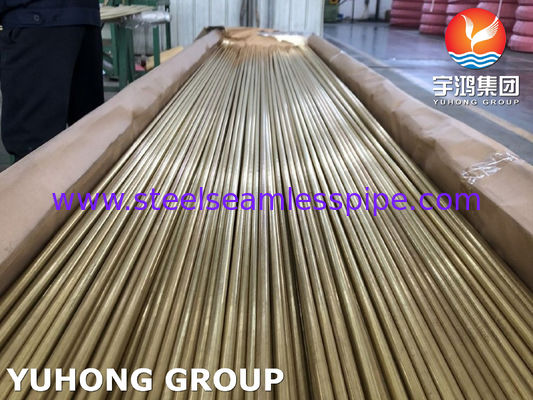

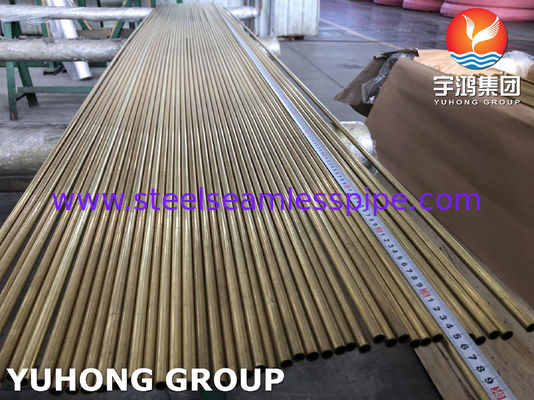

Бесшовная труба из медно-цинкового сплава DIN 17660 CuZn20Al2 F39 представляет собой алюминиевую латунную трубу, изготовленную для теплообменников, конденсаторов и других промышленных применений с теплопередачей.

CuZn20Al2 — это медно-цинково-алюминиевый сплав. Обозначение F39 указывает на определенное состояние материала с заданными механическими требованиями. Продукт поставляется в виде бесшовных круглых труб и может быть изготовлен с индивидуальными наружными диаметрами, толщиной стенки и длиной в соответствии с требованиями проекта.

Труба подходит для оборудования, где для теплопередачи требуются трубы из медно-цинковых сплавов, включая конденсаторы, теплообменники и испарительные системы.

Для проектов, требующих точного европейского обозначения материала, применимый стандарт, марка материала, состояние и форма продукта должны быть подтверждены в соответствии с спецификацией закупки и сертификатом материала.

Технические характеристики

Существующая информация о продукте указывает на CuZn20Al2 F39 как на бесшовную трубу из медно-цинкового сплава и предоставляет индивидуальные размеры для промышленных теплообменников.

Обозначение материала

CuZn20Al2

CuZn20Al2 относится к семейству медно-цинковых сплавов с алюминием в качестве легирующего элемента.

Доступная информация о продукте идентифицирует сплав примерно как:

• Медь: 76,0–79,0%

• Алюминий: 1,8–2,5%

• Цинк: Остальное

• Свинец и железо контролируются в соответствии с применимой спецификацией

Точный химический состав должен быть проверен по применимому изданию DIN 17660 и сертификату испытаний материала для поставленной партии.

Важная идентификация материала

CuZn20Al2 не следует описывать как CW509L.

CW509L — это европейское обозначение для CuZn40, с содержанием меди примерно 59,5–61,5% и цинка в остатке. Это другая марка латуни, чем CuZn20Al2.

Следовательно, страница продукта не должна использовать:

CuZn20Al2 / CW509L

как взаимозаменяемые обозначения материалов.

Если в сертификате испытаний материала заказчика фактически указано CW509L / CuZn40, то это должно рассматриваться как отдельная страница продукта.

Химический состав

Для материала CuZn20Al2, указанного в существующих данных о продукте:

Точный анализ партии должен быть представлен в соответствии с применимым стандартом материала и заказом на поставку.

Механические свойства – F39

Существующие технические данные для CuZn20Al2 F39 указывают:

Эти значения должны сохраняться только в том случае, если поставленный материал и применимое издание стандарта подтверждают состояние F39. Сертификат испытаний материала должен быть определяющим для каждой производственной партии.

Производственный процесс

Труба CuZn20Al2 F39 может быть изготовлена в рамках контролируемого процесса производства бесшовных труб из медно-цинковых сплавов:

1. Подготовка сырья из медно-цинкового сплава

2. Проверка заготовки и идентификация партии

3. Горячая экструзия или прошивка

4. Холодная прокатка

5. Промежуточная термообработка при необходимости

6. Окончательная калибровка

7. Правка

8. Резка

9. Очистка поверхности

10. Неразрушающий контроль

11. Контроль размеров

12. Окончательная маркировка и упаковка

Фактический производственный маршрут зависит от указанных размеров трубы, состояния и применимых технических требований.

Размеры труб

Доступные размеры могут быть индивидуально подобраны в соответствии с требованиями заказчика.

Типичная информация для заказа включает:

• Наружный диаметр

• Толщина стенки

• Длина трубы

• Допуски по размерам

• Состояние поверхности

• Состояние концов

• Состояние материала

• Требования к испытаниям

Для применений в теплообменниках размеры труб могут быть согласованы с диаметром отверстия в трубной решетке, шагом труб и требованиями к расширению труб.

Обработка поверхности

Доступные состояния поверхности могут включать:

• Заводская отделка

• Очищенная поверхность

• Полированная поверхность

• Яркая отделка при указании

Требуемое состояние поверхности должно быть указано в заказе на поставку, если требуется определенная отделка.

Неразрушающий контроль

Вихретоковый контроль может применяться к бесшовным трубам из медно-цинковых сплавов в соответствии с применимой спецификацией продукта и требованиями заказа.

Дополнительные испытания могут включать:

• Вихретоковый контроль

• Гидростатические испытания

• Пневматические испытания

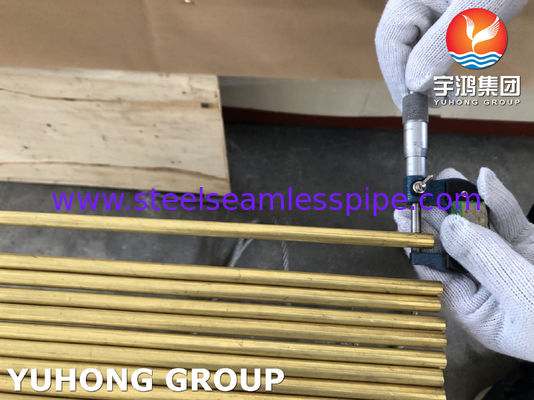

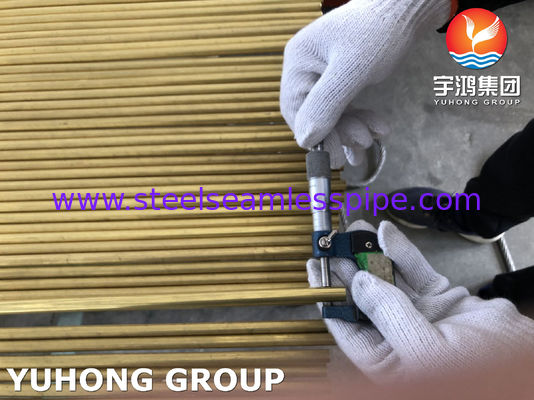

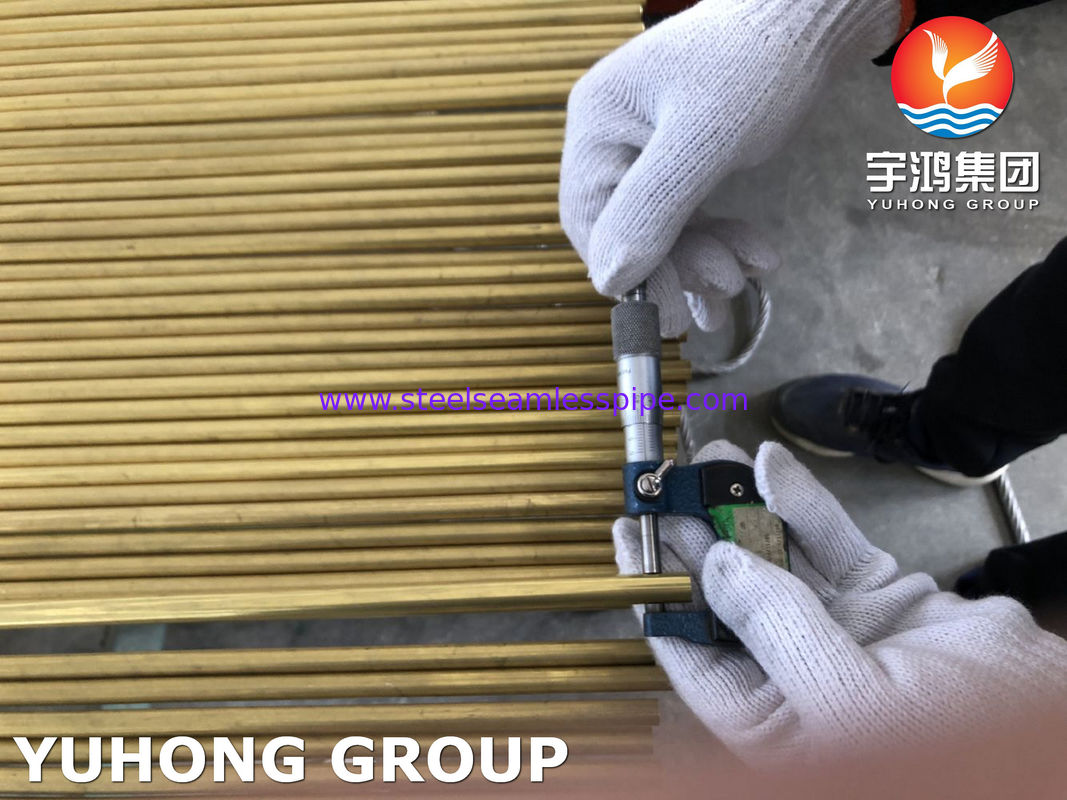

• Контроль размеров

• Контроль поверхности

Точный метод испытаний должен быть указан в соответствии с применимым стандартом и требованиями заказчика.

Применение в теплообменниках

Бесшовные трубы CuZn20Al2 F39 могут использоваться в оборудовании, таком как:

• Кожухотрубные теплообменники

• Поверхностные конденсаторы

• Промышленные конденсаторы

• Испарители

• Маслоохладители

• Системы охлаждающей воды

• Системы паровых конденсаторов

• Оборудование для охлаждения, связанное с турбинами

Существующая информация о продукте конкретно указывает на теплообменники, испарители, конденсаторы, конденсаторы отработанного пара, паровые эжекторы и турбинные маслоохладители среди применений.

Применение в конденсаторных трубах

Трубы из медно-цинковых сплавов широко используются в качестве теплопередающих труб в конденсаторном оборудовании.

Для конкретного проекта конденсатора выбор материала должен учитывать:

• Химический состав охлаждающей воды

• Температура

• Скорость потока

• Среда на стороне трубы

• Материал трубной решетки

• Метод соединения трубы с трубной решеткой

• Требования к конструкции

Общее заявление о коррозионной стойкости не должно заменять выбор материала, специфичный для применения.

Установка трубы в трубную решетку

Для применений в теплообменниках и конденсаторах наружный диаметр и толщина стенки трубы должны соответствовать конструкции трубной решетки.

В зависимости от конструкции оборудования труба может быть установлена путем:

• Механического расширения

• Раскатки трубы

• Других методов соединения трубы с трубной решеткой, указанных проектировщиком оборудования

Состояние выбранного материала должно учитываться при проектировании процесса расширения трубы.
