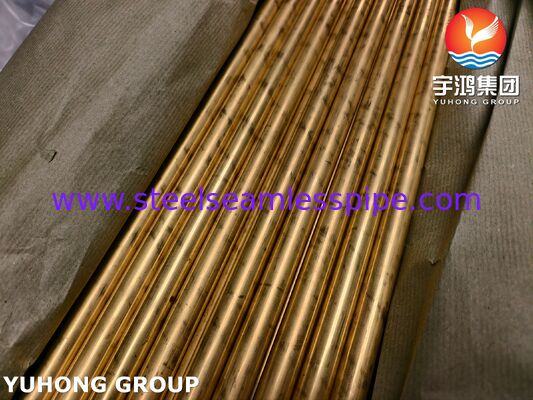

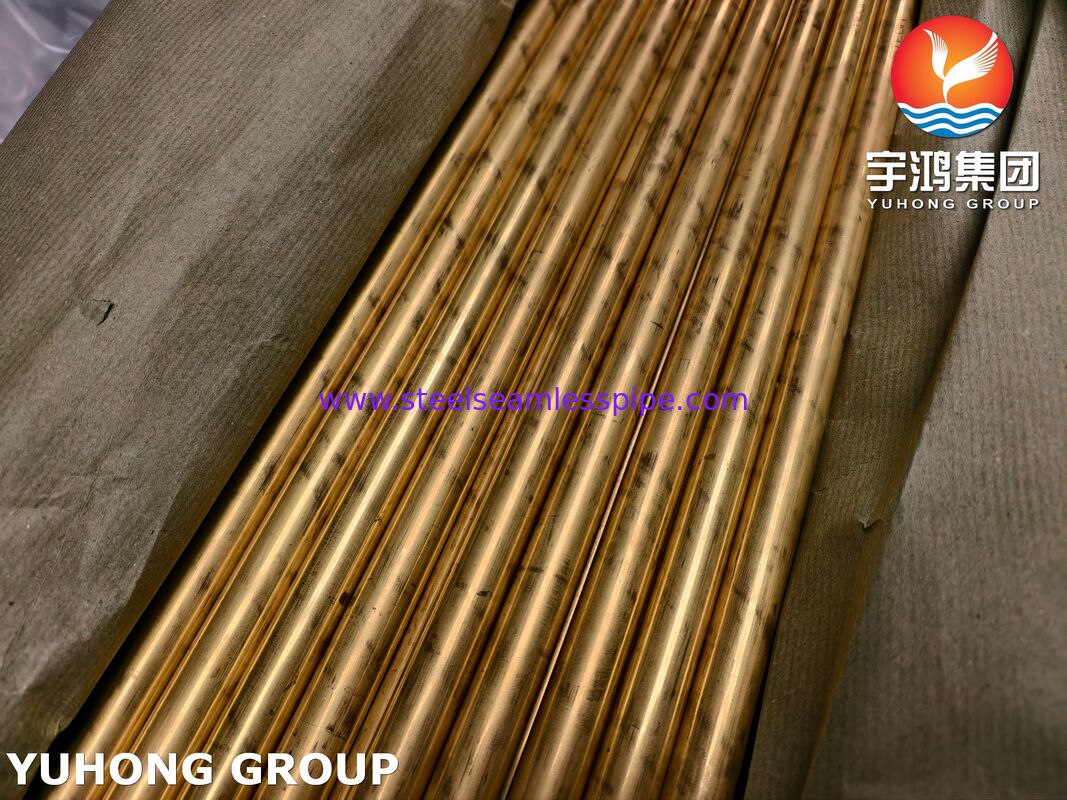

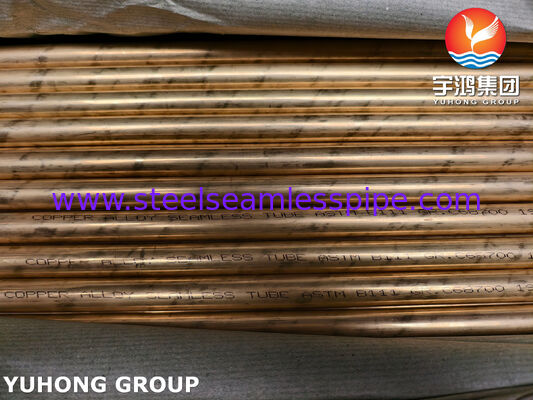

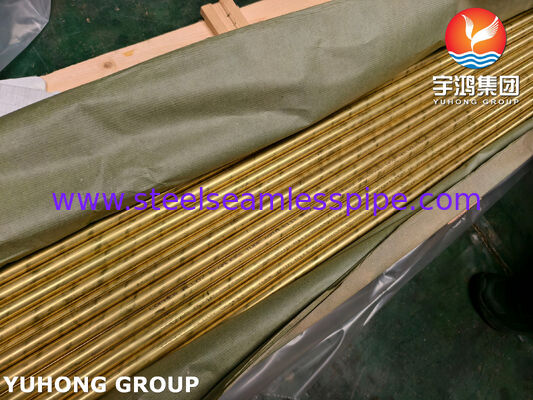

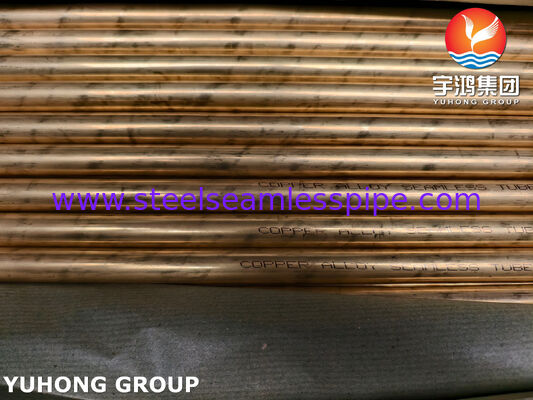

АСТМ B111 C68700 Алюминиевая латунная бесшовная трубка для теплообменника и конденсатора

ASTM B111 C68700 трубка из медного сплава представляет собой бесшовную алюминиевую латунистую трубку, изготовленную для применения в конденсаторах, испарителях и теплообменниках.

UNS C68700 классифицируется какАлюминиевая латунь, тип Bпод ASTM B111/B111M. Сплав представляет собой материал из меди, цинка и алюминия с контролируемым содержанием мышьяка. Его химический состав включает 76,0·79,0% меди, 1,8·2,5% алюминия и 0,02·0.06% мышьяка, с цинком в качестве баланса.

Труба может быть поставлена в различных температурных и размерных конфигурациях в соответствии с ASTM B111/B111M и требованиями проекта.испарители и другие промышленные теплопередающие устройства.

Технические спецификации

C68700 Химический состав

Химический состав C68700 контролируется в соответствии с применимыми требованиями ASTM B111.

Механические свойства

Механические свойства зависят от температуры.

ДляC68700 О61 прожектованная трубка, обычно упоминаются минимальные требования ASTM B111:

Производственный процесс

C68700 Бесшовные трубы из медного сплава изготавливаются с помощью контролируемого процесса производства труб.

1- Подготовка коктейля.

Материал из медного сплава изготавливается в соответствии с требованиями по химическому составу и тепловой идентификации C68700.

2Экструзия и пирсинг

В результате обработки коробка образует половую трубку, пригодную для последующих операций по извлечению.

3. Холодный рисунок

Для получения требуемого наружного диаметра, толщины стенки и допустимых размеров используется холодное рисование.

4Тепловая обработка

Отжигание или другая применимая термическая обработка производится в соответствии с установленными требованиями температуры и ASTM B111.

5Выпрямление и резка

Трубки выпрямляются и разрезаются до требуемой длины.

6Заключительная проверка.

Перед отправкой выполняются измерения, поверхностные и применимые механические и неразрушительные испытания.

Размеры труб

Алюминиевые латунные трубы C68700 могут поставляться в различных комбинациях внешнего диаметра и толщины стенки.

Типичная информация о заказах включает в себя:

• Внешний диаметр

• Толщина стенки

• Длина трубы

• Температура

• Размерные допуски

• Окончательное состояние

• Состояние поверхности

• Требования к испытаниям

Для проектов конденсаторов и теплообменников размеры труб могут быть изготовлены в соответствии с чертежом трубного листа клиента, спецификацией оборудования или графиком труб.

Тепловая обработка и температура

ASTM B111/B111M определяет несколько условий труб, включая:

• Прожаренные

• Светопритяжение

• Тяжёлый

• Твёрдо вытянутые и концы прожженные

Выбранный темперамент влияет на механические свойства и характеристики формирования трубы. ASTM B111/B111M-24 специально определяет эти доступные условия для труб из меди и сплава меди.

Для применений, связанных с расширением труб, изгибом или установкой труб в листовые трубы, соответствующая температура должна быть подтверждена на стадии проектирования.

Испытания и контроль качества

Контроль качества может осуществляться в соответствии с ASTM B111/B111M и требованиями покупателя.

Химическая инспекция

• Теплохимический анализ

• Проверка Cu

• Проверка

• В качестве проверки

• Контроль Fe и Pb

• Отслеживаемость теплового числа

Механические испытания

• Испытание на тягу

• Испытание прочности выброса, если применимо

• Удлинение

• Твердость

Испытания труб

Применимые испытания ASTM B111 могут включать:

• Испытание расширения

• Испытание сглаживания

• Испытание остаточного напряжения

• Испытание вихревого тока

• Гидростатическое испытание

• Пневматическое испытание

ASTM B111/B111M-24 специально определяет испытания на расширение, сглаживание и остаточные напряжения вместе с испытаниями на вихревое течение, гидростатические и пневматические испытания в рамках своих требований к продукту.

Размерная инспекция

Инспекция может включать:

• Внешний диаметр

• Толщина стенки

• Длина

• Прямая

• Овальность

• Окончательное состояние

• Состояние поверхности

Заявления

Конденсаторы поверхности

C68700 бесшовные трубы специфицированы для применения в конденсаторных трубах, охватываемых ASTM B111.

Теплообменники

Трубки могут использоваться в качестве теплопередающих труб в теплообменниках с оболочкой и трубкой, где алюминиевая латунь C68700 указана.

Обогреватели

ASTM B111 включает в себя применение испарителей для бесшовных труб из меди и сплава меди.

Промышленное оборудование для охлаждения

Типичное оборудование может включать:

• Конденсаторы поверхностные

• Теплообменники из оболочек и труб

• Обогреватели

• Промышленные холодильники

• Оборудование для передачи тепла для производства электроэнергии

• Оборудование для морского и процессного охлаждения
