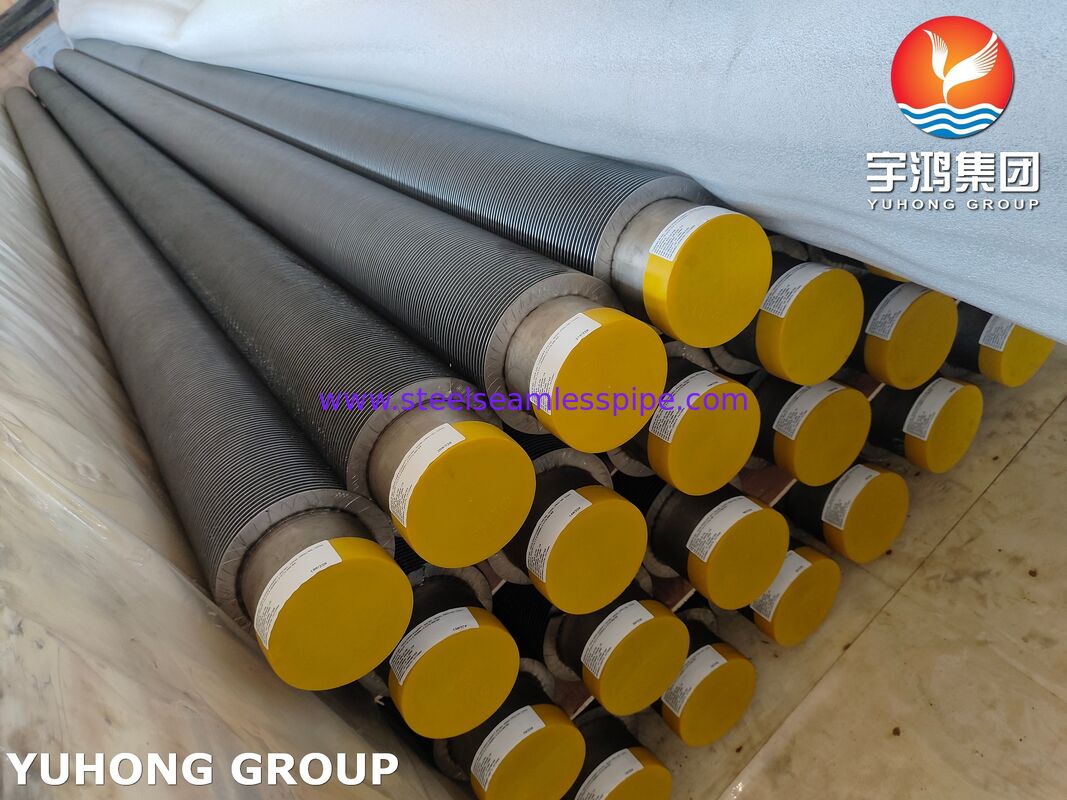

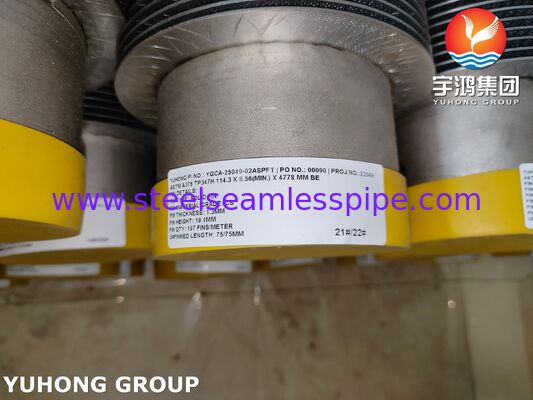

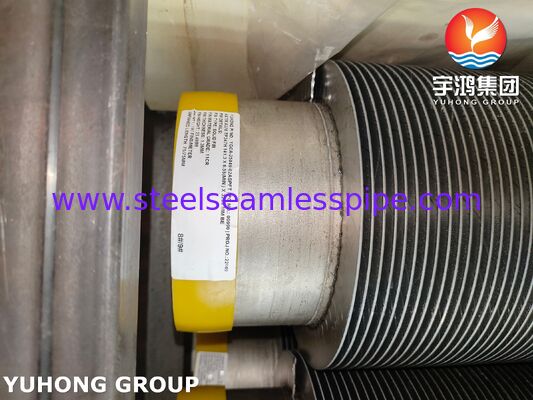

Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей

Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей

  • Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей
  • Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей
  • Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей
  • Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей
Высокочастотные сварные оребренные трубы TP347H, базовая труба и углеродистые ребра для котлов и нагревателей
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YUHONG
Сертификация: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Номер модели: ASTM A376 TP347H HFW РЕБРИСТАЯ ТРУБКА
Оплата и доставка Условия:
Количество мин заказа: 10 шт.
Цена: лично переговорить
Упаковывая детали: Железный футляр
Время доставки: Зависит от количества
Условия оплаты: Л/К, Т/Т
Поставка способности: 1000 тонн в месяц
контакт
Подробное описание продукта
Материал базовой трубки: TP347H из нержавеющей стали Материал ребра: Углеродистая сталь (CS)
Метод крепления плавника: Высокочастотная сварка (HFW) Наружный диаметр трубки (НД): 16-219 мм
Плавник высота: 5-30 мм Число плавников на дюйм (FPI): 4-25
Основное приложение: Теплообменники, котлы, экономайзеры Ключевое преимущество: Устойчивость к высоким температурам, устойчивость к коррозии (основание)
Доступна настройка: Да Выделять:: HFW Fin Tube
Выделить:

Высокочастотные сварные трубки с крыльями

,

Оребренные трубы для котлов TP347H

,

Углеродистые ребра для теплообменных труб

Труба из нержавеющей стали ASTM A376 TP347H с высокочастотно сварной оребренной трубой из углеродистой стали для экономайзеров HRSG и рекуперации тепла отходящих газов при высоких температурах


В парогенераторах с рекуперацией тепла (HRSG), экономайзерах энергетических котлов и системах рекуперации тепла отходящих газов при высоких температурах выше 500–650 °C, операторы сталкиваются с ограниченной площадью теплопередачи, прогрессирующим ослаблением ребер при термических циклах, повышенным контактным сопротивлением и деградацией основной трубы из-за окисления и ползучести. Наша бесшовная аустенитная труба из нержавеющей стали ASTM A376 TP347H с непрерывными ребрами из углеродистой стали, приваренными методом высокочастотной сварки, обеспечивает прочное металлургическое соединение, которое сохраняет тепловые характеристики при циклической эксплуатации при высоких температурах, одновременно значительно увеличивая внешнюю поверхность со стороны отходящих газов.


Структура продукта – основная труба ASTM A376 TP347H + ребра из углеродистой стали с процессом высокочастотной сварки


Труба состоит из бесшовной аустенитной трубы из нержавеющей стали ASTM A376 TP347H (UNS S34709) с непрерывной сплошной полосой ребер из углеродистой стали, спирально намотанной и непрерывно приваренной к внешней поверхности методом высокочастотной контактной сварки (HFW).

Процесс HFW генерирует локальное плавление у основания ребра и поверхности трубы под контролируемым давлением, образуя непрерывное металлургическое соединение без присадочного металла. Это обеспечивает высококачественный сварной шов с отличной теплопроводностью, устойчивостью к термическому удару и долговременной стабильностью при вибрации и температурных циклах, типичных для эксплуатации HRSG и экономайзеров котлов.


Химический состав – основная труба ASTM A376 TP347H и материал ребер из углеродистой стали


Элемент Основная труба ASTM A376 TP347H (мас.%) Ребро из углеродистой стали (типичное, мас.%)
Углерод (C) 0,04 – 0,10 ≤ 0,22
Марганец (Mn) ≤ 2,00 0,30 – 0,70
Фосфор (P) ≤ 0,045 ≤ 0,045
Сера (S) ≤ 0,030 ≤ 0,050
Кремний (Si) ≤ 1,00 ≤ 0,35
Хром (Cr) 17,0 – 19,0 —
Никель (Ni) 9,0 – 13,0 —
Ниобий (Nb / Cb) 8 × C мин – 1,10 макс. —
Железо (Fe) Остальное Остальное



Диапазон размеров и допуски – оребренная труба ASTM A376 TP347H + CS, сварная методом высокочастотной сварки


Параметр Стандартный диапазон Типичный допуск
Наружный диаметр основной трубы 16 – 219 мм Согласно ASTM A376 / по согласованию
Толщина стенки основной трубы 2,0 – 16 мм (обычно 2,0 – 6,5 мм) Согласно ASTM A376
Высота ребра 5 – 30 мм ± 0,5 мм
Толщина ребра 0,8 – 3,0 мм ± 0,1 мм
Шаг ребер 3 – 25 мм ± 0,2 мм / по согласованию
Общая длина До 20 – 30 м (на заказ) ± 3 – 5 мм
Неоребренные концы Как указано на чертеже ± 2 мм


Преимущества в эксплуатации HRSG и при высоких температурах отходящих газов


  • Непрерывный металлургический сварной шов обеспечивает почти нулевое контактное сопротивление и исключает прогрессирующее отсоединение ребер, распространенное при намотке под натяжением или встраиваемых конструкциях при термических циклах.
  • Основная труба TP347H обеспечивает превосходную прочность на ползучесть, стойкость к окислению и межкристаллитную коррозии при повышенных температурах (непрерывная эксплуатация до примерно 815–850 °C предел окисления; расчет давления определяется допустимыми напряжениями ASME).
  • Ребра из углеродистой стали обеспечивают экономичное увеличение площади поверхности со стороны отходящих газов, в то время как основная труба из нержавеющей стали работает с высоконапорным паром или технологической жидкостью.
  • Высокая прочность соединения выдерживает вибрацию, обдувку сажи и термический удар, типичные для экономайзеров HRSG и котлов-утилизаторов.
  • Эффективность теплопередачи значительно повышена по сравнению с гладкими трубами, что позволяет увеличить рекуперацию тепла в пределах существующего пространства и уменьшить количество рядов труб.


Фокус применения – экономайзеры HRSG, рекуперация тепла отходящих газов энергетических котлов и высокотемпературная эксплуатация в нефтехимии


Эти оребренные трубы ASTM A376 TP347H + углеродистая сталь, сварные методом HFW, специфицируются для:


  • Экономайзеры и испарители парогенераторов с рекуперацией тепла (HRSG), рекуперирующие тепло выхлопных газов газовых турбин
  • Экономайзеры и воздухоподогреватели энергетических котлов, работающие на высокотемпературных отходящих газах
  • Установки рекуперации тепла в нефтехимических и нефтеперерабатывающих заводах
  • Высокотемпературные технологические печи и конвективные секции, где требуется усиленная внешняя теплопередача со стороны газа


Продукт увеличивает количество рекуперируемого тепла из высокотемпературных потоков отходящих газов, повышает общую тепловую эффективность установки и снижает риск отказа основной трубы из-за окисления или ползучести, сохраняя при этом надежное крепление ребер при циклической эксплуатации.


Упаковка, логистика и коммерческие условия


Трубы упаковываются в прочные фанерные ящики или деревянные ящики со стальным каркасом с внутренними опорами и защитой концов для предотвращения деформации ребер при морских или наземных перевозках. Экспортная упаковка соответствует требованиям ISPM 15, где применимо.


  • Минимальный объем заказа: 200–500 кг или эквивалентная длина (договорная для прототипов или небольших пробных партий)
  • Базис цены: FOB основные китайские порты (Шанхай, Нинбо, Тяньцзинь и т. д.)
  • Срок поставки: 35–60 дней после подтверждения заказа и получения депозита или аккредитива, в зависимости от количества, диаметра и конфигурации ребер
  • Оплата:T/T или безотзывный аккредитив по предъявлении


Сертификаты и контроль качества – прослеживаемость материала ASTM A376 TP347H


Каждая партия поставляется с:

  • Сертификат заводских испытаний EN 10204 3.1, охватывающий химический состав, механические свойства и термообработку основной трубы ASTM A376 TP347H
  • Отчеты о проверке размеров и записи о целостности сварных швов
  • Гидравлические испытания и/или неразрушающий контроль (вихретоковый, ультразвуковой или капиллярный) по спецификации
  • Сертификация системы менеджмента качества ISO 9001
  • Дополнительная инспекция третьей стороной (SGS, BV, Lloyd’s и т. д.)
