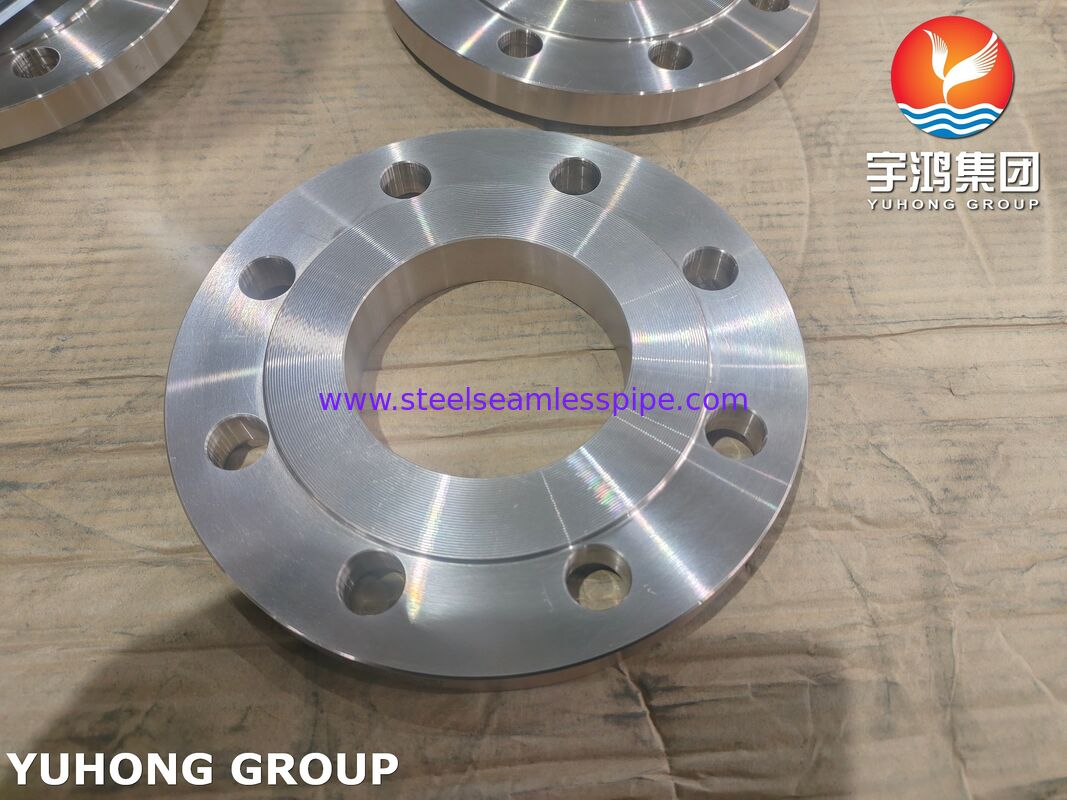

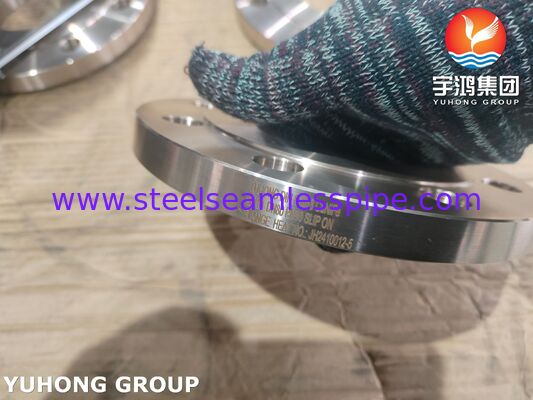

Выскальзывание никеля меди ДИН 86033 на фланце сплава КуНи10Фе1.6Мн/К70600 фланца для судостроения

Выскальзывание ДИН 86033 на фланце, КуНи10Фе1.6Мн/К70600/CuNi 90/10Фланцы из медно-никелевого сплава

DIN 86033 Спецификация накладных фланцев

Химический состав % медно-никелевого сплава UNS C70600

Обозначение эквивалентного класса

CuNi 90/10

УНС C70600

ЕН ДИН 2.0872

CuNi10Fe1.6Mn

БС CN102

ДЖИС C7060T/CNP1

ЭЕМУА УНС 7060X

Облицовка фланца и прокладка

• Облицовка: фланцы DIN 86033 обычно имеют выступ типа B или E (аналогично EN 1092-1). Стандартная высота RF составляет ~2 мм.

• Материал прокладки: используйте мягкие прокладки, совместимые с морской водой и CuNi (например, EPDM, PTFE, неопрен или безасбестовое волокно).

• Избегайте: Графита или резины с высоким содержанием серы (могут вызвать коррозию CuNi).

Ремонт и повторное использование фланцев CuNi

Можно ли повторно использовать использованный фланец CuNi? Да, при строгих условиях.

Проверка перед повторным использованием:

• Трещин нет (пенетрант).

• Плоскостность поверхности ≤0,2 мм по диаметру.

• Отверстия под болты не удлиненные (круглость в пределах 0,5 мм).

• Отсутствие выбоин глубиной более 0,5 мм в зоне уплотнения прокладки.

При незначительной питтинговой коррозии: слегка обработать лицевую поверхность (удалить толщину не более 0,5 мм). Обработать исходную шероховатость поверхности (Ra 3,2–6,3 мкм). Примечание. Уменьшение толщины фланца снижает номинальное давление – пересчитайте номинал PN.

Если коррозия вблизи отверстия: наварите наплавку с помощью ERcuNi, затем обработайте до размеров. Это дорого, но возможно для больших и редких фланцев.

НЕ используйте повторно: Фланцы, которые были перегреты (>300°C) – рост зерен снижает прочность.

Приложение

• Военно-морской и торговый флот: линии охлаждения морской водой, балластные системы, трубопроводы пожаротушения.

• Морские платформы: гидравлические линии, насосы для подъема морской воды.

• Опреснительные установки: трубопроводы для рассола и морской воды низкого давления.

• Электростанции: прямоточное охлаждение морской водой (например, прибрежные атомные электростанции или электростанции, работающие на ископаемом топливе).
