API 661 воздушно-охлаждаемый теплообменник, сертифицированный ASME U Stamp для нефтеперерабатывающих заводов

Теплообменник с воздушным охлаждением API 661, штамп ASME U, сертифицирован для нефтеперерабатывающего завода

Описание продукта
Этот теплообменник с воздушным охлаждением штекерного типа API 661, сертифицированный ASME U Stamp, предназначен для процессов нефтепереработки под высоким давлением. Конфигурация заглушки с оребренными трубками из углеродистой или нержавеющей стали обеспечивает абсолютную герметичность при давлении до 15–30 МПа. Этот не требующий особого обслуживания воздухоохладитель, разработанный для гидропереработки при тяжелых загрязнениях, очистки фракций и экстремальных температурных условий, обеспечивает оптимальное рассеивание тепла и полную экономию воды.

Технические характеристики продукта

Введение

Основной стандарт: Изготовлено в строгом соответствии с нормами API 661 (Теплообменники с воздушным охлаждением для общего обслуживания нефтеперерабатывающих заводов) и нормами ASME, раздел VIII, раздел 1.

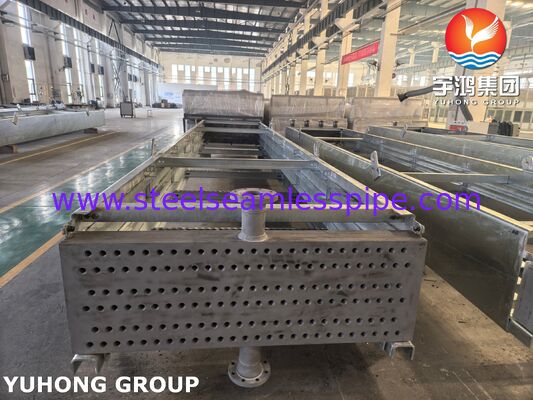

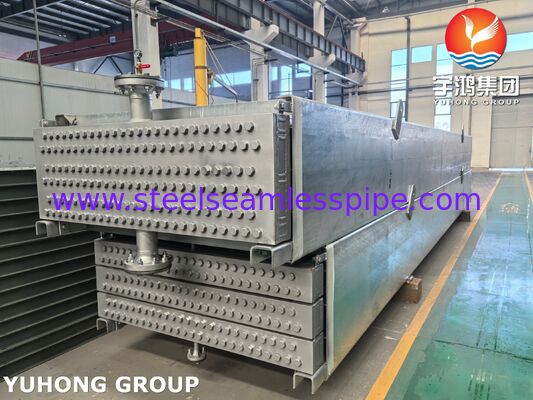

Геометрия коллектора: изготовлена ​​из цельных поковок или тяжелых сварных пластин. Отверстия с резьбовыми заглушками высверливаются в головном листе непосредственно напротив каждого конца трубы.

Механизм уплотнения: Индивидуальный доступ к трубкам и герметизация под давлением достигаются с помощью высокоточных резьбовых заглушек в сочетании с металлическими прокладками.

Соответствие: полностью сертифицировано штампом ASME «U» и зарегистрировано Национальным советом (NB), специально разработано для работы в опасных условиях нефтеперерабатывающего завода с высоким давлением.

Ключевые преимущества

Целостность уплотнения при высоком давлении: исключает риск деформации фланца или прорыва прокладки при экстремальных термических циклах. Конфигурация цельного пробкового коллектора легко выдерживает суровые гидростатические испытания давлением от 15 до 30 МПа.

Обслуживание одной трубки: обеспечивает изолированный осмотр, механическую очистку или закупорку трубок. Операторы могут обслуживать отдельные трубки, снимая отдельные заглушки, что позволяет избежать необходимости демонтажа всего коллектора.

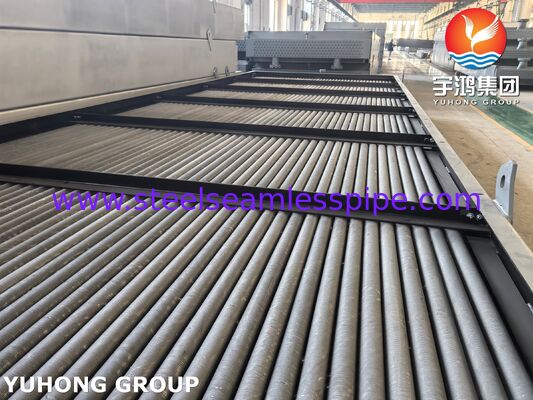

Точное изготовление: * Материалы (MOC): В базовых трубах используется углеродистая сталь SA106B или нержавеющая сталь SA213-TP316L, механически соединенные со спиральными алюминиевыми высокими ребрами.

Роботизированное соединение: усовершенствованные автоматизированные сварочные роботы Yuhong выполняют комбинированную сварку с расширением прочности и сваркой уплотнений, чтобы гарантировать соединения с нулевой утечкой.

Снятие напряжений: Обязательная послесварочная термообработка (PWHT) выполняется на полностью сварных коллекторах для устранения остаточных напряжений и предотвращения коррозионного растрескивания под напряжением (SCC).

Типичные применения

Процессы нефтепереработки под высоким давлением: идеально подходят для гидрообессеривания (HDS), гидрокрекинга и охлаждения отходов реакторов каталитического риформинга.

Конденсация опасных жидкостей: Применяется в конденсационном погоне газа установки перегонки сырой нефти (CDU), где требуется нулевой допуск к опасным утечкам в атмосферу.

Засушливые регионы: обеспечивает 100% экономию воды, устраняя накипи, накладные расходы на химическую очистку воды и обязательства по сбросу сточных вод, связанные с системами с водяным охлаждением.

Сравнение: тип вилки и тип съемной крышки

Пороги давления:

-Тип заглушки: жесткая коробчатая конструкция без болтов безопасно выдерживает суровые условия высокого давления, превышающего 10 МПа (до 35 МПа).

-Тип съемной крышки: ограничен потенциальным отклонением больших прямоугольных крышек и длинными болтами по периметру. Обычно это ограничивается процессами с низким и средним давлением ниже 5–7 МПа.

Эффективность очистки и проверки:

-Тип заглушки: требует снятия отдельной заглушки для очистки трубки. Для потоков сильно загрязненной и тяжелой остаточной сырой нефти полная циклическая очистка занимает больше времени.

-Тип съемной крышки: удаление болтов по периметру мгновенно обнажает всю трубную решетку. Это позволяет осуществлять быструю механическую чистку щеткой и химическую промывку, что делает его высокоэффективным для применений с низким давлением и сильным загрязнением.

Техническое обслуживание и совместная надежность:

-Тип заглушки: используются локализованные прокладки пробки малого диаметра. Уменьшенный периметр уплотнения сводит к минимуму затраты на техническое обслуживание и обеспечивает высокую стабильность работы во время внезапных термических ударов.

-Тип съемной крышки: используется большая одинарная прокладка по периметру. Высокие перепады температур вызывают неравномерное тепловое расширение пластины, что увеличивает риск выхода из строя прокладки и требует частых проверок момента затяжки.

Yuhong Holding Group Co., Ltd.— ведущий мировой производитель, специализирующийся на высокотехнологичном технологическом оборудовании, включая кожухотрубные теплообменники для тяжелых условий эксплуатации, воздухоохладители, конденсаторы, испарители и нестандартные сосуды под давлением. Компания Yuhong, стратегически расположенная для обслуживания промышленных секторов среднего и высокого уровня, предлагает надежные тепловые и механические решения, разработанные для экстремальных условий эксплуатации в нефтеперерабатывающей, нефтехимической, химической и энергетической отраслях.
