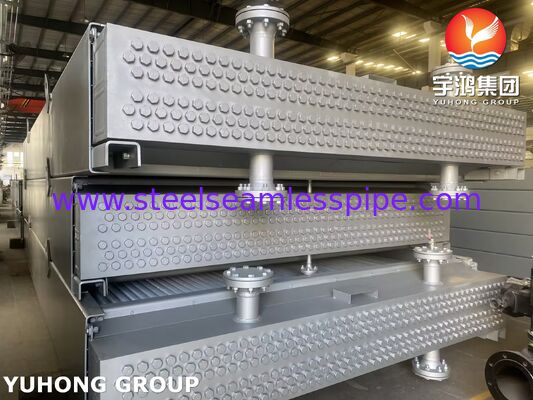

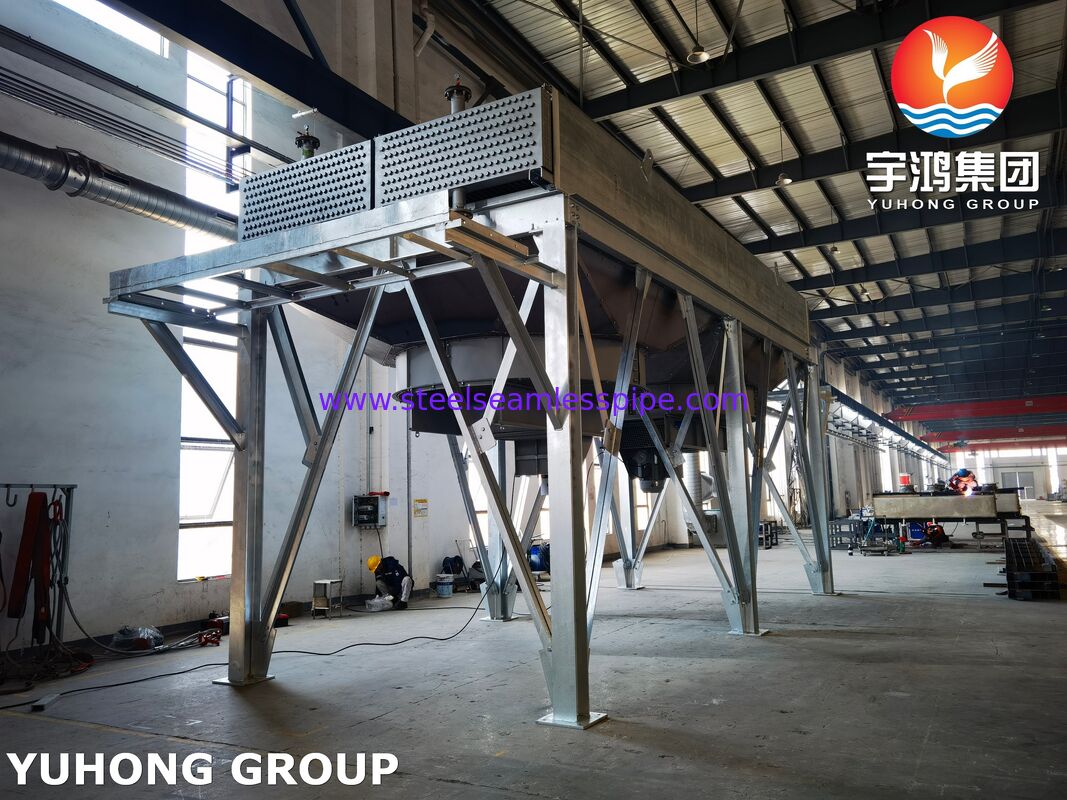

Аппарат Воздушного Охлаждения для НПЗ по API 661 / ASME Sec VIII Div.1

Yuhong Group Co., Ltd. поставляет оборудование для переработки углеводородного сырья с ASME-клеймом U-Stamp. Продуктовая линейка включает:

• Аппараты воздушного охлаждения (АВО) — горизонтальные/вертикальные, forced/induced draft
• Кожухотрубные теплообменники и конденсаторы (TEMA, API 660)
• Сосуды под давлением (ASME Sec VIII Div.1, Div.2)
• Колонны и реакторы
• Трубные пучки, трубы оребренные (G-тип / L-тип / экструдированные), заглушечные/коллекторные камеры, опорные конструкции, вентиляторные агрегаты

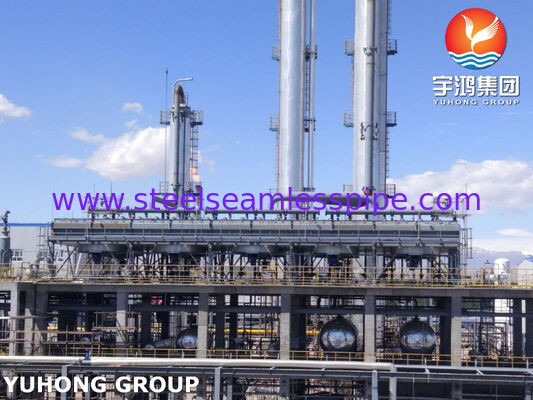

Аппарат воздушного охлаждения (АВО) — теплообменник, в котором горячий технологический поток охлаждается атмосферным воздухом без использования воды.

Области применения (типовые технологические установки НПЗ и нефтехимии):

• Установки первичной перегонки нефти (АВТ) — охлаждение дистиллятов, остатка мазута, боковых погонов
• Установки гидроочистки (HDS, VGO HDT) — охлаждение реакторного эффлюента, содержащего H₂S и NH₄HS
• Установки гидрокрекинга (Hydrocracker) — охлаждение потока после реактора высокого давления (sour service)
• Установки каталитического крекинга (FCC) — охлаждение газовой и жирной фракции, конденсация легких углеводородов
• Установки риформинга (CCR, semi-reg) — охлаждение стабилизированного риформата и водородсодержащего газа
• Газофракционирующие установки (ГФУ) — охлаждение этана, пропана, бутана с частичной конденсацией
• Компрессорные станции КС ПХГ и магистральных газопроводов — охлаждение газа после сжатия (до 50 бар)
• Производство сжиженного природного газа (СПГ) — предварительное охлаждение природного газа перед глубокой осушкой

• Проектирование и конструкция: API Standard 661, Seventh Edition (2013, пересмотрено June 2018, подтверждено July 2024)
• Расчет на давление: ASME Boiler and Pressure Vessel Code, Section VIII, Division 1 (расчет толщины стенок трубного пучка, крышек камер, фланцевых соединений и коллекторов)
• Материалы: ASTM / ASME
• Сварка: AWS D1.1 / ASME Sec. IX
• Кислые среды: NACE MR0175 / ISO 15156 (SSCC/HIC) — обязательно для установок гидроочистки и гидрокрекинга (Reactor Effluent Air Coolers)
• Маркировка: ASME U-Stamp, а также CE-PED для европейского рынка
• Проверки: Документация EN 10204 3.1 / 3.2 на все нагруженные детали

1. Отсутствие водопотребления: Охлаждение атмосферным воздухом исключает потерю воды на испарение и продувку. Эксплуатационные затраты на водоподготовку отсутствуют. Снижение CAPEX за счет исключения оборотного водоснабжения.
2. Термопрочностные параметры при forced draft: Принудительная тяга позволяет охлаждать потоки до температуры входа 350-400°C. Встроенные диффузоры снижают перепад давления на пучке ≤ 250-350 Па.
3. Расчет на сейсмику и ветровые нагрузки: Предельные скорости ветра до 160 км/ч. Опоры рассчитаны на зону сейсмичности 9 баллов по шкале MSK.
4. Адаптация к H₂S-содержащим средам: При парциальном давлении H₂S ≥ 0.05 psi или массовой доле 50 ppm применяются материалы по NACE MR0175 / ISO 15156. HIC-тестирование сталей обязательно.
5. Теплоотдача при переменных атмосферных условиях (-40°C … +45°C): Для зимних условий реализуется рециркуляция теплого воздуха или паровой подогрев. Коэффициент теплоотдачи при 38°C: ~40-80 Вт/(м²*K).

• Конфигурация: forced draft или induced draft; горизонтальные трубы с поперечным потоком воздуха
• Оребрение: Выбор типа (G / KL / экструдированное). Шаг ребра варьируется (5-8 ребер/дюйм)
• Тип камеры: заглушечная (plug-type) — для частой механической очистки труб; съемная крышка — для химической промывки; коллекторная (manifold)
• Коррозионный припуск: От 0 до 6 мм (в зависимости от агрессивности среды)
• Антикоррозионное покрытие рамы: горячее цинкование (ISO 1461), эпоксидное покрытие (≥ 300 мкм), финишное окрашивание по RAL
• Низкий уровень шума: акустические кожухи на вентиляторы/двигатели, лопасти с низкой турбулентностью — снижение шума до 70-75 дБ(A) на 10 метров
