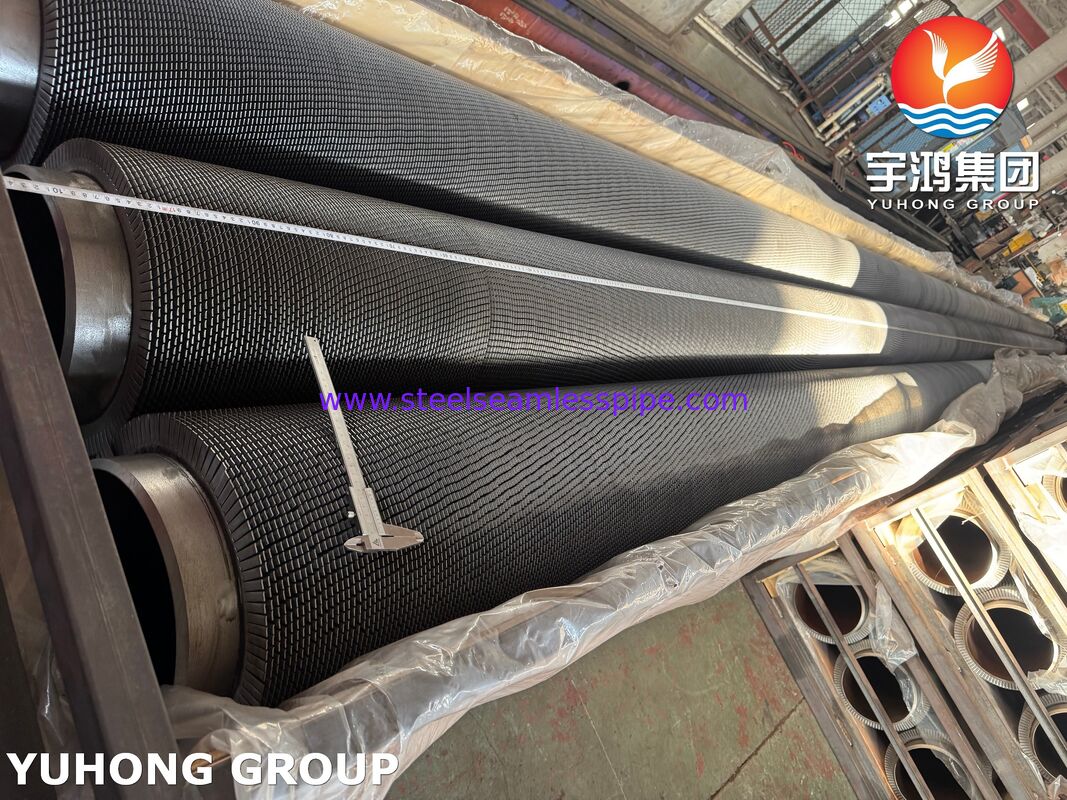

Зазубренные трубки ASTM A335 P22 Base & 1Cr13 Fins

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	YUHONG
Сертификация:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Номер модели:	Н/Д

Оплата и доставка Условия:

Количество мин заказа:	500 кг
Цена:	To be discussed
Упаковывая детали:	фанерный корпус
Время доставки:	50-120 дней
Условия оплаты:	Л/К, Т/Т
Поставка способности:	5000 метров/день

контакт

Все продукты

Бесшовная труба (Pipe) из нержавеющей стали (337)

Трубка нержавеющей стали безшовная (329)

Труба (Pipe) из дуплексной нержавеющей стали (134)

Труба (Tube) из дуплексной нержавеющей стали (39)

Игольчатая трубка (165)

Оребренная труба (714)

Теплообменник (31)

Теплообменная труба (469)

Сборник труб для Теплообменника (51)

Трубная решетка Теплообменника (126)

Перегородка теплообменников (39)

Аппарат воздушного охлаждения (13)

Сосуд под давлением (4)

Сварная труба из нержавеющей стали (Pipe) (61)

Сварная труба из нержавеющей стали (Tube) (132)

Никелевая труба (Pipe) (276)

Никелевая труба (Tube) (104)

Медная труба (252)

Труба из легированной стали (212)

Титановая труба (21)

Труба с светлым отжигом (174)

Котельная труба (153)

Стальной фитинг (866)

Стальной фланец (664)

Другие (408)

Детали облицовки (9)

Подробное описание продукта

Продукт:

Стержнистые трубы

Марка материала:

Базовая трубка: ASTM A335 P22; Ребристая трубка: 1Cr13

Приложение:

Экономайзеры и пароперегреватели промышленных котлов

Упаковка:

фанерный корпус

Выделить:

Стержневые трубки ASTM A335 P22

1Cr13 Плитовые трубки для теплообменников

АСТМ A335 P22 зубчатые трубки с крыльями

Зубчатые ребристые трубы (ASTM A335 P22 / 1Cr13)

Обзор

Наши зубчатые ребристые трубы разработаны для обеспечения максимальной эффективности теплопередачи в промышленных котлах, пароперегревателях и теплообменниках. Основная труба, изготовленная из легированной стали ASTM A335 P22, обеспечивает прочность и долговечность при высоких температурах, а ребра из нержавеющей стали 1Cr13 обеспечивают отличную коррозионную стойкость и сохраняют структурную целостность при длительной работе при высоких температурах. Зубчатая конструкция ребер усиливает турбулентность потока газа, повышая термический КПД по сравнению с обычными прямыми ребрами.

Приложения:

Экономайзеры и пароперегреватели промышленных котлов
Теплообменники с воздушным охлаждением
Рекуперация тепла в процессах нефтехимии и нефтепереработки
Котлы-утилизаторы (WHRB)
Электростанции и теплоэнергетические системы

Стандартные размеры

Параметр	Типичный диапазон
Базовая трубка, наружный диаметр	25 мм – 76 мм
Толщина стенки трубки	2,77 мм – 10 мм
Высота плавника	8 мм – 25 мм
Толщина ребра	0,8 мм – 2,0 мм
Плавник	3,5 мм – 10 мм
Ребристый ОД	До 150 мм
Длина трубки	До 18 метров
Плотность плавников	Настраивается в соответствии с тепловым дизайном

Доступны нестандартные размеры для удовлетворения требований конкретного проекта.

Химический состав

Базовая трубка – ASTM A335 P22

Элемент	Состав (%)
Углерод (С)	0,05 – 0,15
Марганец (Mn)	0,30 – 0,60
Фосфор (Р)	≤ 0,025
Сера (S)	≤ 0,025
Кремний (Si)	≤ 0,50
Хром (Cr)	1,90 – 2,60
Молибден (Мо)	0,87 – 1,13

Материал ребер – нержавеющая сталь 1Cr13.

Элемент	Состав (%)
Углерод (С)	≤ 0,12
Хром (Cr)	12 – 14
Марганец (Mn)	≤ 1,00
Кремний (Si)	≤ 1,00
Фосфор (Р)	≤ 0,04
Сера (S)	≤ 0,03

Комбинация обеспечивает высокую прочность ползучести, стойкость к окислению и защиту от коррозии в условиях высокотемпературных дымовых газов.

Механические свойства

Базовая трубка – ASTM A335 P22

Свойство	Ценить
Предел прочности	≥ 415 МПа
Предел текучести	≥ 205 МПа
Удлинение	≥ 30%
Твердость	≤ 163 HBW
Максимальная рабочая температура	До 600°С

Ребра – нержавеющая сталь 1Cr13

Свойство	Ценить
Предел прочности	520 – 700 МПа
Предел текучести	≥ 205 МПа
Удлинение	≥ 12%
Твердость	187 – 229 ГБ

Инспекция и гарантия качества

Все трубки с зубчатыми ребрами проходят тщательную проверку на соответствие промышленным стандартам:

Проверка сырья
- Сертификат заводских испытаний (MTC) как для труб, так и для ребер.
- Проверка химического состава
Проверка размеров

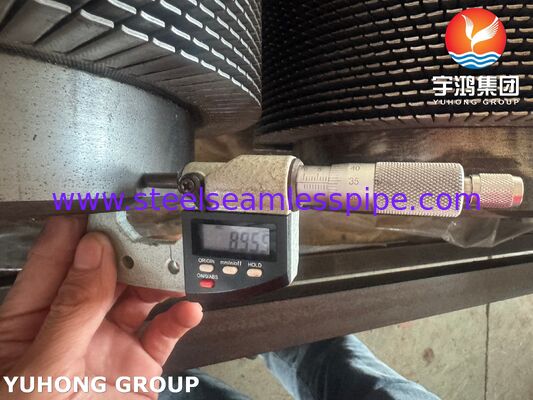

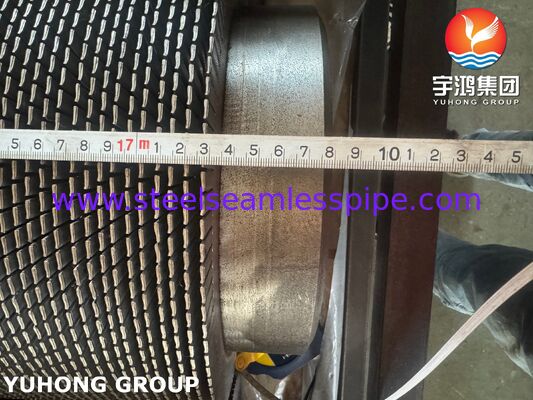

- Внешний диаметр трубки, толщина стенки и длина

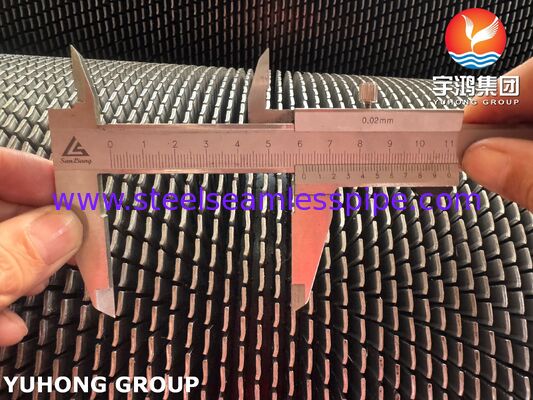

- Высота ребра, толщина, шаг и общий внешний диаметр ребра
- Проверка прямолинейности и соосности
Проверка сварных швов и плавников
- Визуальный контроль сварных швов крепления ребер
- Ультразвуковой контроль (УЗИ) базовой трубки
- Вихретоковое тестирование (ECT) на целостность ребер
Испытание под давлением (дополнительно)
- Гидростатические или пневматические испытания по требованию заказчика.
Документация предоставлена
- Сертификат испытаний материала (MTC)
- Отчет о проверке размеров
- Отчет об инспекции неразрушающего контроля
- Записи о термообработке (если применимо)

Преимущества

Улучшенная теплопередача благодаря зубчатой геометрии ребер.
Устойчивость к высоким температурам из базовой трубы ASTM A335 P22.
Отличная коррозионная стойкость благодаря ребрам из 1Cr13.
Настраиваемые размеры для конкретных проектов
Долгосрочная эксплуатационная надежность промышленных котлов и теплообменников.
Снижение объема технического обслуживания и загрязнения благодаря прерывистой конструкции ребер.
