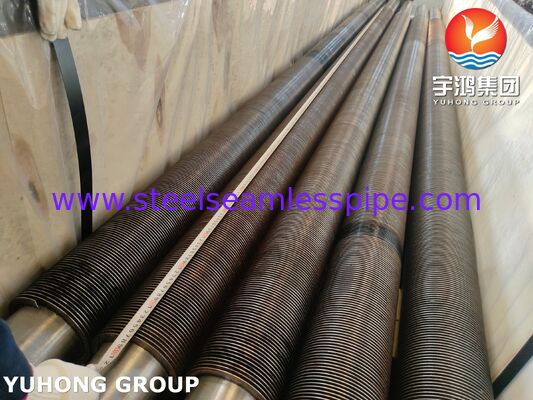

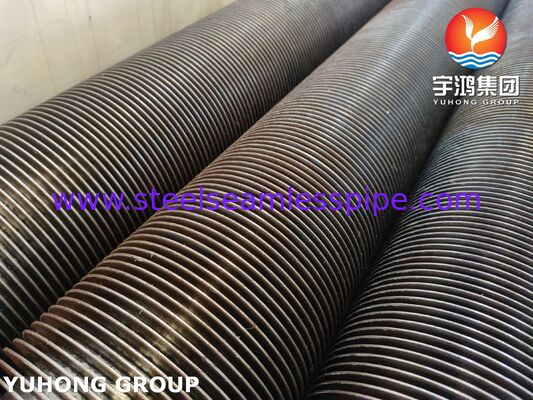

Высокочастотные сварные оребренные трубы – базовая труба TP321H с ребрами из углеродистой стали
Введение продукта
Высокочастотные сварные (HF) оребренные трубы представляют собой высокоэффективные компоненты теплопередачи, изготовленные путем непрерывной намотки и одновременной приварки ребристой полосы к базовой трубе с использованием высокочастотной контактной сварки. Этот процесс создает прочную металлургическую связь без присадочного материала, обеспечивая превосходные характеристики теплопередачи, высокую механическую прочность и надежность в условиях высоких температур и высокого давления.
Наши ребристые трубы TP321H + ребра из углеродистой стали сочетают в себе превосходную стойкость к высокотемпературной коррозии и предел ползучести нержавеющей стали TP321H с экономичной теплопроводностью ребер из углеродистой стали. Они идеально подходят для сложных промышленных условий.
Материал продукта
Материал базовой трубы: ASTM A213/A312 TP321H (титан-стабилизированная аустенитная нержавеющая сталь с высоким содержанием углерода). Материал ребер: углеродистая сталь (обычно Q235, S235JR или эквивалентная). Процесс сварки: высокочастотная контактная сварка (HFRW).
Химический состав
Базовая трубка — TP321H
| Элемент |
Состав (%) |
| Углерод (С) |
0,04 – 0,10 |
| Марганец (Mn) |
2,00 макс. |
| Фосфор (Р) |
0,045 макс. |
| Сера (S) |
0,030 макс. |
| Кремний (Si) |
1,00 макс. |
| Хром (Cr) |
17.0 – 20.0 |
| Никель (Ni) |
9,0 – 12,0 |
| Титан (Ti) |
4 × (C + N) мин – 0,70 макс |
| Железо (Fe) |
Баланс |
Ребра – углеродистая сталь
| Элемент |
Типичный состав (%) |
| Углерод (С) |
0,12 – 0,20 |
| Марганец (Mn) |
0,30 – 0,70 |
| Фосфор (Р) |
0,045 макс. |
| Сера (S) |
0,045 макс. |
| Кремний (Si) |
0,30 макс. |
| Железо (Fe) |
Баланс |
Структура продукта и производственный процесс
Ребристая труба состоит из трех основных частей:
- Базовая труба (TP321H) — обеспечивает жаропрочность, стойкость к окислению и коррозии.
- Ребра (углеродистая сталь) — значительно увеличивают площадь внешней поверхности для улучшения конвективной теплопередачи.
- Сварной шов — образован высокочастотной контактной сваркой, образующей непрерывную винтовую металлургическую связь.
Производственный процесс: Ребристая полоса из углеродистой стали спирально наматывается вокруг вращающейся базовой трубки TP321H, а высокочастотный ток концентрирует тепло в точке контакта. Кузнечное давление создает прочное соединение с минимальной зоной термического влияния, что обеспечивает высокую целостность сварного шва и отличные тепловые характеристики.
Размеры и допуски
Типичные диапазоны (доступны нестандартные размеры):

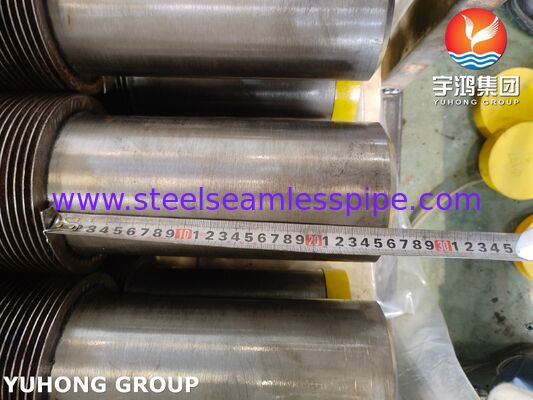

- Внешний диаметр базовой трубы: 25–219 мм
- Высота плавника: 10–25 мм.

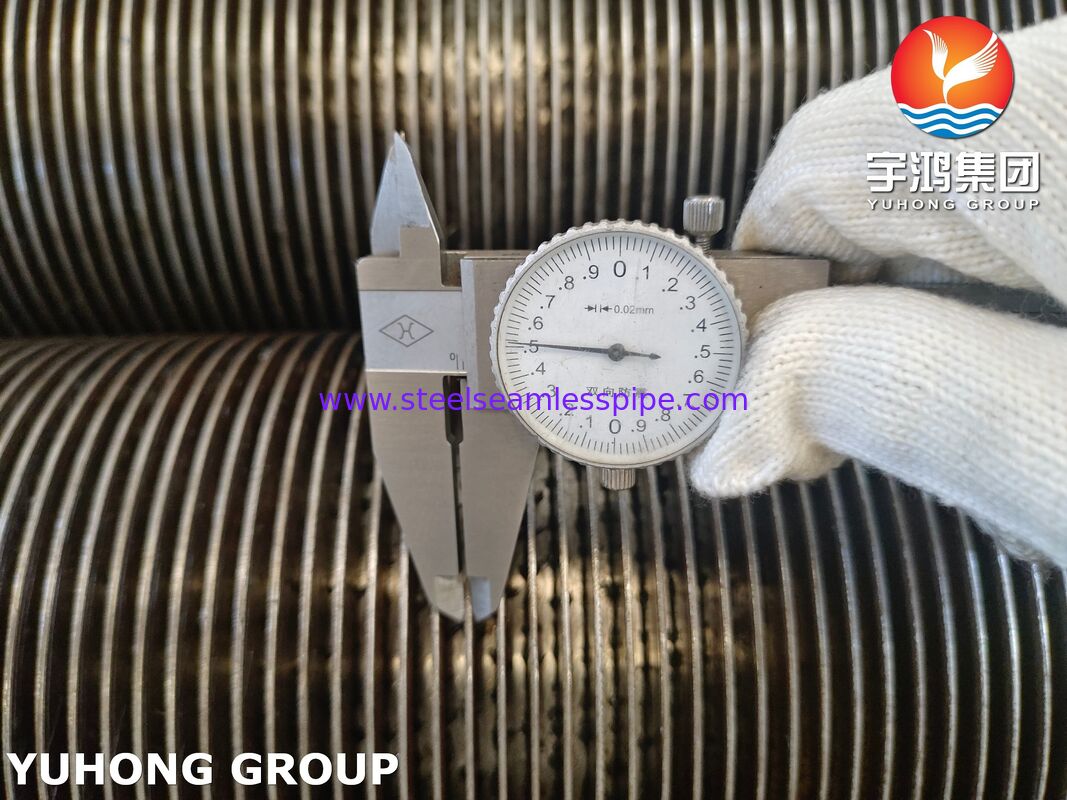

- Толщина ребра: 0,8–2,0 мм.
- Шаг плавников (плотность): 8–20 ребер на дюйм (FPI)
- Длина трубки: До 24 метров
Допуски на размеры (ссылка на ASME/отраслевые стандарты):
| Параметр |
Диапазон допуска |
| Базовая трубка, наружный диаметр |
± 0,75% или ± 0,5 мм |
| Толщина стены |
± 10% или ± 0,2 мм |
| Высота плавника |
± 0,75 мм |
| Плавник |
± 1 плавник на метр |
| Прямолинейность |
≤ 2 мм на метр |
| Длина |
± 5 мм (обрезать по длине) |
Преимущества производительности
- Превосходная устойчивость к высоким температурам: базовая труба TP321H обеспечивает превосходную прочность на ползучесть и разрыв при температуре до 800°C+.
- Сильная металлургическая связь: высокочастотная сварка обеспечивает почти 100% эффективность соединения без зазоров, что обеспечивает длительный срок службы.
- Высокая эффективность теплопередачи: увеличенная площадь поверхности (в 8–12 раз больше голой трубы) и оптимизированная геометрия ребер способствуют турбулентному потоку.
- Устойчивость к коррозии и окислению: стабилизация TP321H титаном предотвращает осаждение карбидов и межкристаллитную коррозию.
- Экономическая эффективность: ребра из углеродистой стали снижают общую стоимость материала, сохраняя при этом производительность.
- Механическая прочность: выдерживает термоциклирование, вибрацию и среду высокого давления.
Подробные области применения
Эти оребренные трубы TP321H/CS HF широко используются в:
- Производство электроэнергии: котлы, экономайзеры, пароперегреватели, котлы-утилизаторы (парогенераторы с рекуперацией тепла).
- Нефтехимическая и нефтеперерабатывающая промышленность: пламенные нагреватели, установки рекуперации тепла, воздухоохладители.
- Химическая обработка: высокотемпературные теплообменники
- Сталь и металлургия: нагревательные печи и котлы-утилизаторы
- Цемент и сжигание: системы рекуперации тепла отходящих газов печей
- Морское и морское оборудование: экономайзеры выхлопных газов
Наши преимущества и опыт
Имея более чем 15-летний опыт производства и экспорта высокочастотно сваренных оребренных труб, мы специализируемся на комбинациях основания из нержавеющей стали и ребер из углеродистой стали для критически важных высокотемпературных применений.
Наши преимущества включают в себя:
- Усовершенствованные автоматические производственные линии высокочастотной сварки со строгим контролем процесса.
- Полная отслеживаемость материалов и проверка третьей стороной (SGS, BV, TUV).
- Поддержка индивидуального проектирования с учетом конкретных условий эксплуатации (температура, давление, среда).
- Конкурентоспособные цены в сочетании с премиальными стандартами качества Европы и США.
- Быстрая доставка и надежная глобальная логистика.
Мы успешно поставили тысячи тонн оребренных труб TP321H/CS на электростанции и нефтехимические проекты в Юго-Восточной Азии, на Ближнем Востоке и в Европе, получая постоянные повторные заказы от довольных клиентов.
Готовы оптимизировать свою систему теплопередачи? Свяжитесь с нами сегодня для получения подробных технических предложений, чертежей и образцов.
