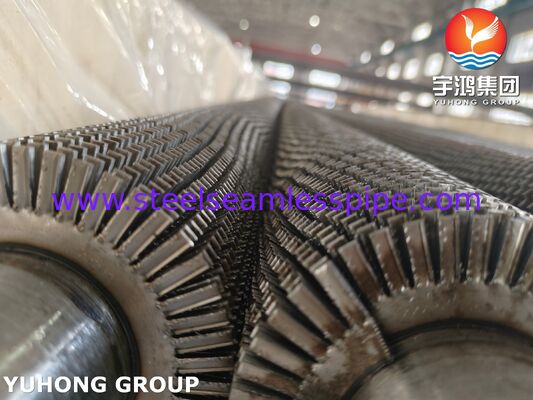

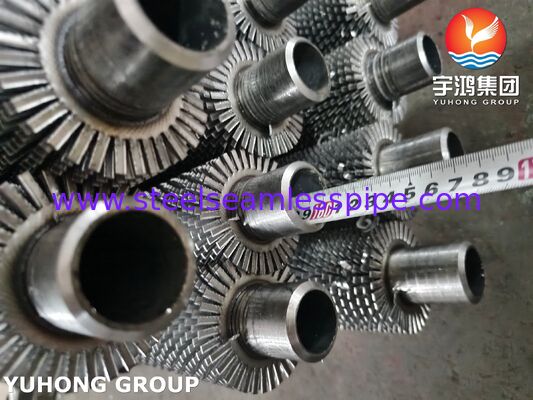

Зубчатые ребристые трубы (базовая труба ASTM A192 + ребра из углеродистой стали)
Высокопроизводительные встроенные зубчатые ребристые трубы для улучшенной теплопередачи
Наши трубки с зубчатыми оребрениями, изготовленные из высококачественной бесшовной базовой трубы из углеродистой стали ASTM A192 со встроенными зубчатыми ребрами из углеродистой стали (CS), обеспечивают превосходную эффективность теплопередачи в сложных промышленных условиях. Эти трубки разработаны для работы в средах с высоким давлением и обеспечивают отличные тепловые характеристики, механическую прочность и долговременную надежность.
Как опытный экспортер компонентов теплообменников, мы специализируемся на производстве и поставке зубчатых оребренных трубок премиум-класса, которые соответствуют международным стандартам или превосходят их. Наши продукты помогают клиентам оптимизировать энергоэффективность, уменьшить размеры оборудования и снизить эксплуатационные расходы в котлах, теплообменниках и системах воздушного охлаждения.
Характеристики материала продукта
Материал базовой трубы: Бесшовные котельные трубы из углеродистой стали ASTM A192 / ASME SA192. Материал ребер: углеродистая сталь (обычные марки: 08F, SPCC или эквивалентная низкоуглеродистая сталь для оптимальной формуемости и теплопроводности).
Химический состав
Химический состав базовой трубки ASTM A192 (мас.%):
| Элемент |
Содержание (%) |
| Углерод (С) |
0,06 - 0,18 |
| Марганец (Mn) |
0,27 - 0,63 |
| Фосфор (Р) |
≤ 0,035 |
| Сера (S) |
≤ 0,035 |
| Кремний (Si) |
≤ 0,25 |
Химический состав материала ребра из углеродистой стали (типичный для 08F/SPCC): Низкоуглеродистая сталь с C ≤ 0,08 %, Mn 0,25–0,50 %, P ≤ 0,035 %, S ≤ 0,035 %. Это обеспечивает превосходную пластичность для формирования зубцов и прочное механическое соединение.
Структура зубчатых ребристых труб и процесс производства
В наших зубчатых ребристых трубках используется встроенная технология (типа G), обеспечивающая превосходную прочность соединения:
- Базовая труба: Бесшовная труба из углеродистой стали ASTM A192 высокого давления обеспечивает структурную целостность сердечника и устойчивость к давлению.
- Ребра: полоса из углеродистой стали имеет зубцы (U-образные или V-образные насечки) для увеличения поверхностной турбулентности и разрушения пограничных слоев для лучшей конвективной теплопередачи.
- Встроенный процесс: в базовой трубе точно выточена канавка. Полоса с зубчатыми ребрами наматывается натяжением в канавку и механически фиксируется путем прокатки материала трубки обратно по основанию ребра. Это создает прочную металлургическую связь без дополнительных наполнителей, устойчивую к вибрации, термоциклированию и высоким температурам (до ~ 400°C / 752°F).
Эта встроенная конструкция обеспечивает лучшую производительность, чем обернутые или сварные альтернативы, в условиях высоких нагрузок, сводя к минимуму термическое сопротивление на границе оребрения и трубки.

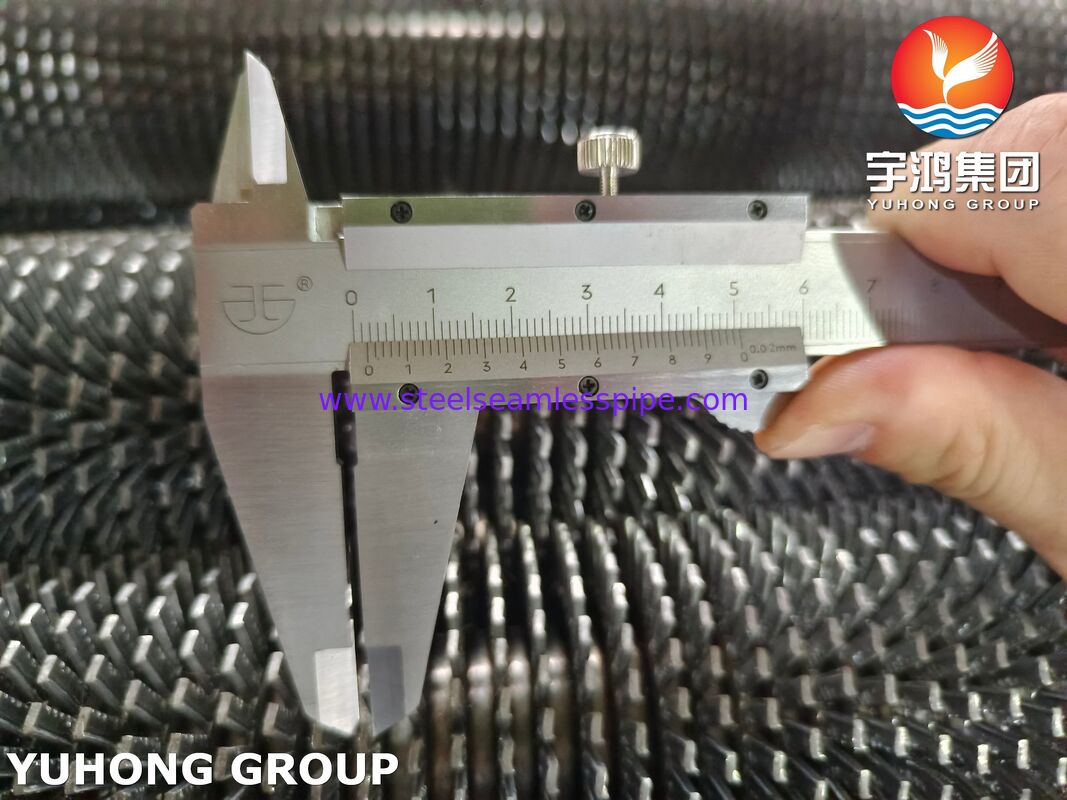

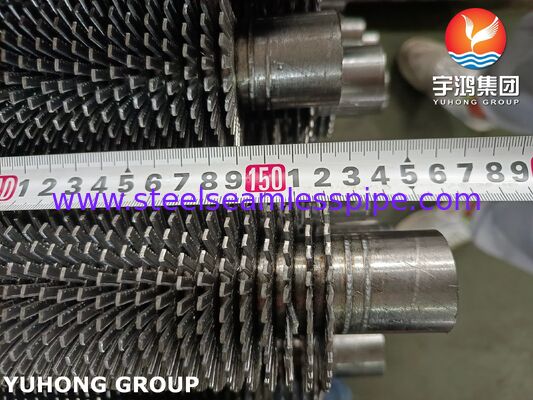

Размеры и допуски
Мы соблюдаем жесткие производственные допуски, чтобы обеспечить идеальную посадку теплообменников в сборе.
Типичные размеры (настраиваемые):
- Внешний диаметр базовой трубы: 16–63 мм (обычный: 25–57 мм)
- Высота ребра: 8 мм – 35 мм
- Толщина ребер: 0,4–1,5 мм (зубчатые)
- Шаг плавников: 3–333 плавника на метр (1–8 FPI)
- Длина трубки: до 10-12 метров или по мере необходимости
Допуски размеров (стандартные диапазоны):
- Внешний диаметр базовой трубки: от ±0,1 мм до ±0,2 мм.
- Толщина стенки: ±10% или согласно ASTM A192.
- Прямолинейность: ≤ 1 мм на метр
Все трубы проходят строгий контроль качества, включая гидростатические испытания, проверку размеров и оценку прочности соединения.
Преимущества производительности
- Превосходная теплопередача: зубчатые ребра увеличивают эффективную площадь поверхности и способствуют турбулентности, улучшая общий коэффициент теплопередачи на 20-30% и более по сравнению со сплошными ребрами в системах с газовым потоком.
- Сильная механическая связь: встроенная конструкция выдерживает высокую вибрацию, тепловое расширение и циклическое давление без ослабления ребер.
- Устойчивость к высоким температурам и давлению: подходит для непрерывной работы в сложных условиях котлов и пароперегревателей.
- Устойчивость к загрязнению и возможность очистки: Зубчатая конструкция и прямые газовые пути уменьшают загрязнение в более чистых газовых потоках; прост в обслуживании.
- Экономичность: конструкция из углеродистой стали сочетает в себе производительность и экономичность для некоррозионных или слабокоррозионных сред.
- Компактная конструкция: позволяет использовать теплообменники меньшего размера с эквивалентной нагрузкой, экономя пространство и материальные затраты.
Подробные области применения
Наши зубчатые ребристые трубы ASTM A192 широко используются в различных отраслях промышленности:
- Производство электроэнергии: экономайзеры, подогреватели воздуха, пароперегреватели и утилизация отработанного тепла в котлах и электростанциях.
- Нефтехимическая и химическая промышленность: теплообменники для технологического нагрева/охлаждения, конденсаторы и ребойлеры.
- Нефть и газ: жаровые нагреватели, теплообменники с воздушным охлаждением (ACHE) и нефтеперерабатывающие заводы.
- HVAC и холодильное оборудование: Крупномасштабные системы обработки воздуха и рекуперации тепла.
- Промышленные котлы и мусоросжигательные печи: эффективная теплопередача при выработке пара и охлаждении дымовых газов.
- Металлургия и цемент: Котлы-утилизаторы и сушильные системы.
Эти трубы превосходны в теплообмене газ-жидкость или газ-газ, где коэффициент теплопередачи на стороне газа является ограничивающим фактором.
Почему выбирают нас? Наши преимущества и опыт
Имея многолетний специализированный опыт в производстве оребренных труб и международном экспорте, мы выделяемся благодаря:
- Передовое производство: современные встраиваемые станки для оребрения, обеспечивающие стабильное качество и жесткие допуски.
- Экспертиза материалов: Строгий выбор труб ASTM A192 и ребер CS премиум-класса с предоставлением сертификатов полных заводских испытаний (MTC).
- Кастомизация: Гибкое производство нестандартных размеров, длин и конфигураций ребер в точном соответствии с вашими чертежами.
- Обеспечение качества: процессы, соответствующие требованиям ISO, возможность проверки сторонними организациями (SGS, BV и т. д.) и 100 % отслеживаемость.
- Мировой опыт экспорта: проверенный опыт поставок в Европу, Ближний Восток, Юго-Восточную Азию и Америку. Мы понимаем Инкотермс, упаковку для морских перевозок и требования к документации.
- Техническая поддержка: наши инженеры помогают с тепловыми расчетами, выбором материалов и советами по интеграции для оптимальной производительности системы.
- Надежные сроки выполнения заказов и конкурентоспособные цены. Эффективное производство и прямые поставки с завода обеспечивают ценность без ущерба для качества.
Нужны ли вам стандартные или специально разработанные трубы с зубчатыми оребрениями с основанием A192 и ребрами CS, мы предлагаем решения, повышающие эффективность и долговечность.
Свяжитесь с нами сегодня для получения подробных расценок, технических паспортов или образцов. Позвольте нашему опыту в области высокопроизводительных компонентов теплопередачи поддержать ваш следующий проект.
