Обзор продукта

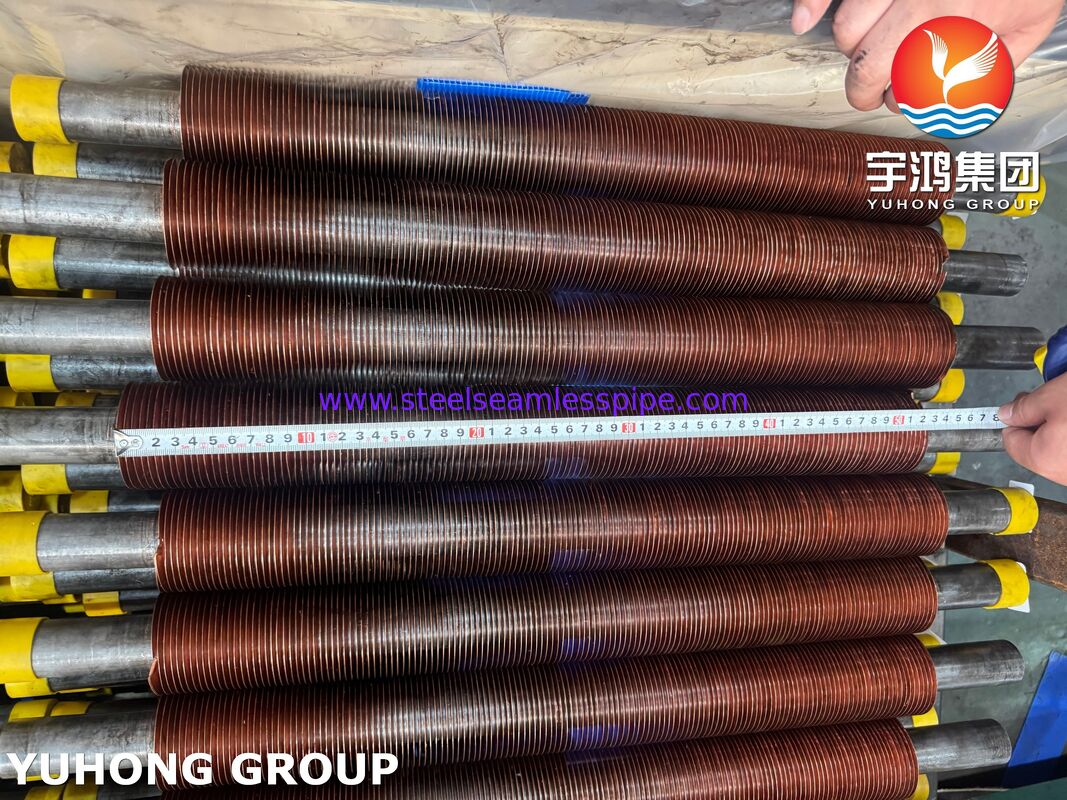

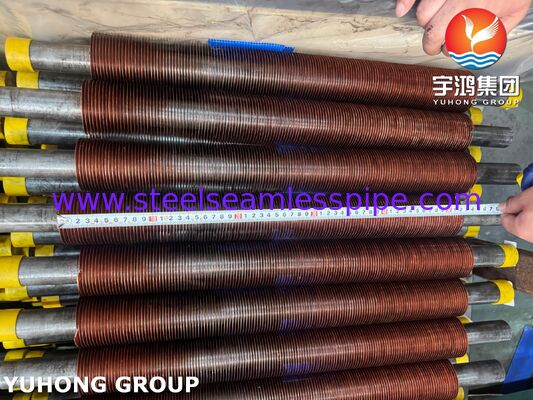

Встраиваемые ребристые трубы ASTM A106 Gr.B с медными ребрами CU-T2 разработаны для высокоэффективных теплообменников с воздушным охлаждением и промышленных систем охлаждения, требующих превосходной теплопроводности и долгосрочной эксплуатационной надежности. Процесс изготовления встроенных ребер механически вставляет и фиксирует полосу медного ребра в точно обработанную канавку на поверхности трубы из углеродистой стали, создавая прочную металлургическую связь, которая обеспечивает превосходные характеристики теплопередачи и устойчивость ребра к ослаблению при термоциклировании.
Сочетая механическую прочность бесшовных стальных труб ASTM A106 класса B с исключительной теплопроводностью медных ребер CU-T2, эти оребренные трубы широко используются в воздухоохладителях, технологических охладителях, газоохладителях, масляных охладителях, доохладителях компрессоров, электростанциях, нефтехимических заводах и системах рекуперации тепла HVAC.
Ключевые особенности
- Высокая эффективность теплопередачи благодаря медным ребрам CU-T2 с высокой проводимостью.
- Превосходная механическая прочность обеспечивается бесшовной стальной трубой ASTM A106 Gr.B.
- Прочное соединение ребер с трубкой достигается за счет технологии встроенных ребер.
- Превосходная устойчивость к вибрации и термической усталости.
- Сниженное тепловое сопротивление со стороны воздуха.
- Увеличенный срок службы в промышленных системах охлаждения.
- Подходит для технологических систем высокого давления.
- Оптимизированная конструкция для компактной конструкции теплообменника.
- Снижение эксплуатационных расходов за счет повышения энергоэффективности.
Производственный процесс
Встроенные ребристые трубы изготавливаются путем обработки непрерывной спиральной канавки на внешней поверхности трубы ASTM A106 Gr.B. Затем полоса медных ребер CU-T2 механически наматывается и плотно вставляется в канавку. Материал базовой трубки перемещается вокруг основания ребра, чтобы надежно зафиксировать ребро на месте.
Этот метод изготовления обеспечивает:
- Высокая прочность крепления плавников.
- Отличный тепловой контакт между ребром и трубкой.
- Равномерная геометрия плавников.
- Надежная работа при непрерывном термоциклировании.
- Снижен риск отделения ребер по сравнению с обычными трубками с намотанными ребрами.
Стандартные размеры
Базовая трубка (ASTM A106 Gr.B)
Диапазон внешнего диаметра:
- 19,05 мм (3/4 дюйма)
- 25,40 мм (1 дюйм)
- 31,75 мм (1-1/4 дюйма)
- 38,10 мм (1-1/2 дюйма)
- 50,80 мм (2 дюйма)
- 57,15 мм (2-1/4 дюйма)
- 60,33 мм (2-3/8 дюйма)
- 63,50 мм (2-1/2 дюйма)
Толщина стены:
Длина трубки:
Медное ребро CU-T2
Высота плавника:
Толщина плавника:
Шаг плавника:
Плотность плавников:
Размеры могут быть изменены в соответствии с требованиями теплового расчета.
Характеристики материала
Материал базовой трубки
Бесшовная труба из углеродистой стали ASTM A106 класса B
Применимые стандарты:
Типичные применения:
- Теплообменники
- Охладители воздуха
- Технологические трубопроводы
- Нефтеперерабатывающее оборудование
- Системы производства электроэнергии
Материал ребра
CU-T2 Медь
Применимые стандарты:
- АСТМ Б152
- ГБ/Т 5231
- RU CW004A
Характеристики:
- Высокая теплопроводность
- Отличная пластичность
- Хорошая устойчивость к коррозии
- Превосходная способность формирования ребер
Химический состав
ASTM A106 класс Б
| Элемент |
Состав (%) |
| Углерод (С) |
Макс 0,25 |
| Марганец (Mn) |
0,27–0,93 |
| Фосфор (Р) |
Макс 0,035 |
| Сера (S) |
Макс 0,035 |
| Кремний (Si) |
Мин 0,10 |
| Медь (Cu) |
Макс 0,40 |
| Никель (Ni) |
Макс 0,40 |
| Хром (Cr) |
Макс 0,40 |
| Молибден (Мо) |
Макс 0,15 |
| Ванадий (V) |
Макс 0,08 |
Материал медных ребер CU-T2
| Элемент |
Состав (%) |
| Медь + Серебро (Cu+Ag) |
≥99,90 |
| Кислород (О) |
≤0,015 |
| Примеси Всего |
≤0,10 |
Механические свойства
Труба ASTM A106 класса B
| Свойство |
Ценить |
| Предел прочности |
≥330 МПа |
| Предел текучести |
≥205 МПа |
| Удлинение |
≥35% |
| Твердость |
≤79 HRB (типично) |
Медное ребро CU-T2
| Свойство |
Ценить |
| Предел прочности |
200–250 МПа |
| Удлинение |
≥30% |
| Теплопроводность |
Прибл. 390 Вт/м·К |
| Электрическая проводимость |
≥97% МАКО |
Проверка и тестирование
Для обеспечения стабильного качества и соответствия спецификациям проекта каждая партия закладных оребренных труб может пройти следующие проверки:
Проверка сырья
- Проверка сертификата материала
- Анализ химического состава

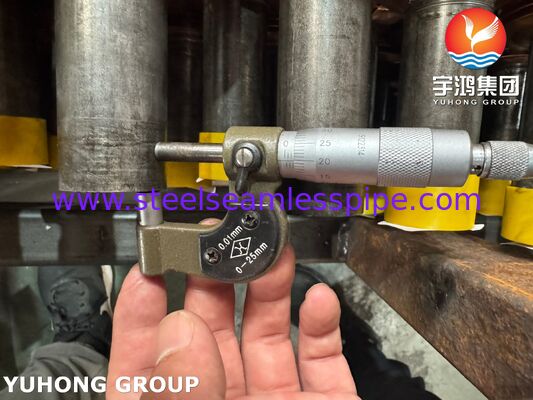

- Проверка размеров
- Проверка качества поверхности
Производственный контроль

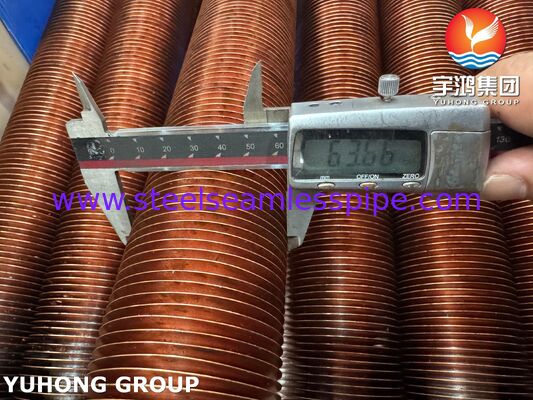

- Измерение шага плавника
- Проверка высоты плавника

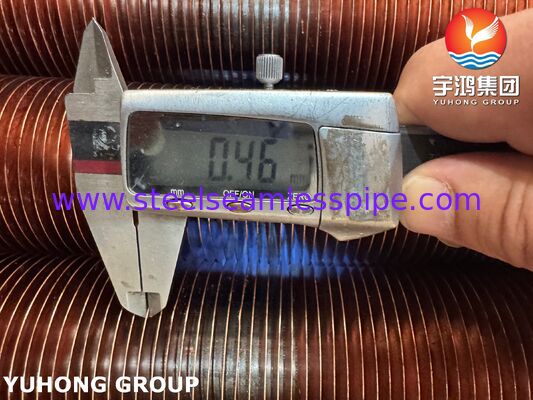

- Проверка толщины ребер
- Проверка глубины канавки
- Проверка целостности обмотки оребрения
Механические испытания
- Испытание на прочность соединения ребер
- Тест на сплющивание
- Испытание на растяжение
- Испытание на твердость
Неразрушающий контроль
- Гидростатическое испытание давлением
- Вихретоковое тестирование
- Ультразвуковой контроль (УЗК)
- Магнитопорошковое тестирование (при необходимости)
Заключительная проверка
- Визуальный осмотр
- Проверка длины
- Проверка прямолинейности
- Проверка упаковки
- Доступна проверка стороннего свидетеля
Приложения
Встроенные ребристые трубы ASTM A106 Gr.B с медными ребрами CU-T2 широко используются в:
- Теплообменники с воздушным охлаждением (ACHE)
- Нефтехимические заводы
- НПЗ
- Установки по переработке природного газа
- Электростанции
- Компрессорные системы охлаждения
- Установки охлаждения масла
- Технологические охладители
- Системы рекуперации отходящего тепла
- Промышленное холодильное оборудование HVAC
Преимущества для систем воздушного охлаждения
Сочетание углеродистой стали ASTM A106 Gr.B и медных ребер CU-T2 обеспечивает идеальный баланс между механической прочностью и тепловыми характеристиками. Медные ребра значительно увеличивают площадь внешней поверхности теплопередачи, сохраняя при этом низкое тепловое сопротивление, что позволяет повысить эффективность охлаждения и уменьшить занимаемую площадь оборудования.
Для производителей воздухоохладителей, ищущих надежные и экономичные решения для теплопередачи, встроенные медные оребренные трубы остаются одним из наиболее эффективных вариантов максимизации тепловых характеристик при обеспечении долгосрочной эксплуатационной стабильности.
