ASME SB111 C68700 Низкие трубки для теплообменников из оболочек и труб
Обзор продукции
ASME SB111 C68700 Low Finned Tubes are premium enhanced-surface heat transfer tubes manufactured from Aluminum Brass (UNS C68700) seamless tubing and engineered specifically for high-efficiency shell-and-tube heat exchangersГеометрия низких плавников механически формируется из стены основной трубы.создание интегральной структуры плавника, которая значительно увеличивает внешнюю площадь теплопередачи при сохранении отличной теплопроводности и механической целостности.
C68700 Алюминиевая латунь широко признана своей исключительной устойчивостью к коррозии морской водой, эрозии, нападению на столкновения и биопорожнениям,что делает его одним из самых широко используемых материалов для конденсаторов, морские охладители, опреснительные установки, электростанции и нефтехимические теплообменники.
Сочетание металлургии алюминиевой латуни и улучшения с низким пятном позволяет дизайнерам достичь более высокой тепловой производительности, уменьшить размер обменника,и более низкие эксплуатационные затраты по сравнению с обычными простыми трубами.
Ключевые особенности
- Изготовлено из швейных алюминиевых латунных труб ASME SB111 UNS C68700
- Интегральная конструкция с низкими плавниками без сварки или склеивания
- Улучшенная поверхность внешнего теплопередачи
- Отличная устойчивость к коррозии морской и соленой водой
- Высокая устойчивость к эрозии и коррозии
- Улучшенная эффективность теплообменника
- Уменьшение размера оболочки и отпечатка оборудования
- Подходит для конденсаторов, испарителей и жидкостных охладителей
- Долгий срок службы в морской и промышленной среде
- Специализированная геометрия плавников для удовлетворения требований теплового проектирования
Типичные применения
Производство энергии
- Конденсаторы поверхности пара
- Нагреватели водоснабжения
- Вспомогательные системы охлаждения
Морская промышленность
- Охладители морской воды
- Системы центрального охлаждения
- Водяные охладители двигателя
- Оффшорные теплообменники платформ
Заводы опреснения
- Многоступенчатые вспышные испарители
- Нагреватели соляных солей
- Конденсаторы
Нефтехимия и нефтепереработка
- Процессовые охладители
- Конденсаторы углеводородов
- Системы восстановления тепла
КВК и охлаждение
- Конденсаторы, охлажденные водой
- Чиллеры
- Установки рекуперации тепла
Производственный процесс
Низкие плавники образуются с помощью высокоточного холодного обработки, который вытесняет материал из стены трубы, чтобы создать непрерывные спиральные плавники.нет металлургического разрыва между плавником и базовым материалом.
Этот метод производства обеспечивает:
- Максимальная эффективность теплопередачи
- Отличная теплопроводность от плавника к трубе
- Высокая механическая прочность
- Устойчивость к повреждениям, вызванным вибрациями
- Долгосрочная эксплуатационная надежность
Стандартный диапазон размеров
| Параметр |
Стандартный диапазон |
| Внешний диаметр базовой трубы |
150,88 мм 31,75 мм |
| Толщина стенки трубы |
00,70 мм 3,00 мм |
| Длина трубы |
До 18000 мм |
| Высота плавника |
00,8 мм 2,5 мм |
| Плечевая высота |
8 26 плавников на дюйм (FPI) |
| Толщина плавника |
00,25 мм 0,50 мм |
| Длина плавников |
В соответствии с требованиями клиента |
| Длина голых концов |
50 мм ¥ 300 мм |
| Соотношение увеличения площади поверхности |
2 4 раз простые трубки |
Размеры и конфигурации плавников могут быть изготовлены в соответствии со спецификациями проекта и расчетами тепловой конструкции.
Химический состав ASME SB111 C68700 (Алюминиевая латунь)
| Элемент |
Состав (%) |
| Медь (Cu) |
76.0 ¢ 79.0 |
| Цинк (Zn) |
Баланс |
| Алюминий (Al) |
1.8 ¢ 2.5 |
| Арсен (As) |
0.02 0.06 |
| Железо (Fe) |
0.06 Макс |
| Манган (Mn) |
0.01 Макс |
| Никель (Ni) |
0.50 Макс |
| Свинец (Pb) |
0.07 Макс |
Контролируемое добавление алюминия образует защитную пленку поверхности, которая значительно повышает устойчивость к коррозии и эрозии морской водой.
Механические свойства
Типичные механические свойства (состояние перегрева)
| Недвижимость |
Стоимость |
| Прочность на растяжение |
≥ 360 МПа |
| Прочность выброса (0,5% расширения под нагрузкой) |
≥ 125 МПа |
| Удлинение |
≥ 30% |
| Твердость |
Типичный 70 ‰ 100 HRB |
| Теплопроводность |
Приблизительно 115-125 Вт/м·К |
| Плотность |
Примерно 8,33 г/см3 |
Значения могут варьироваться в зависимости от размеров труб, состояния производства и спецификаций заказчика.
Проверка и испытания
Проверка сырья
- Обзор сертификата
- Отслеживаемость теплового номера
- Положительная идентификация материала (PMI) по запросу

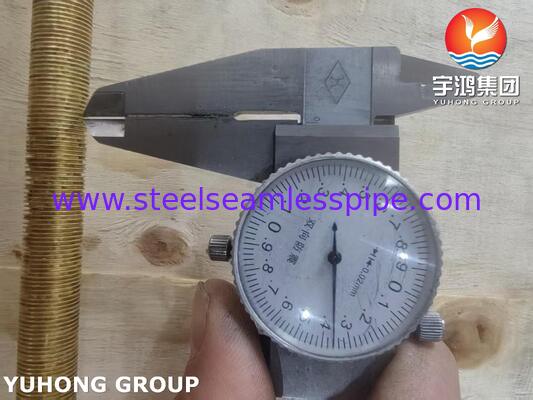

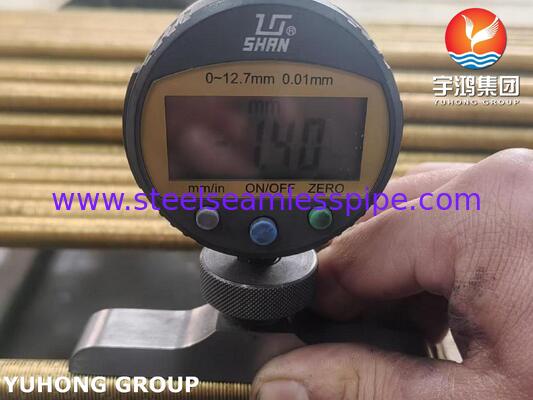

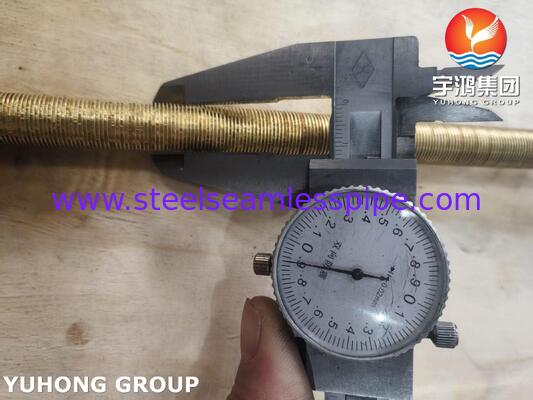

Размерная инспекция
- Измерение наружного диаметра
- Проверка толщины стены
- Проверка высоты плавников
- Измерение высоты лопаток
- Проверка толщины плавника
- Проверка размеров на открытом конце
- Проверка прямоты и длины
Механические испытания
- Испытания на протяженность
- Испытание сглаживания
- Испытание сжигания
- Испытание расширения
- Испытание твердости
Неразрушительные испытания (NDT)
- Тест на вихревое течение (ECT)
- Испытание гидростатического давления
- Испытание утечки воздуха под водой
- Ультразвуковое испытание (УТ), если это указано
Исследование поверхности
- Визуальный осмотр
- Оценка дефектов поверхности
- Проверка профиля плавника
- Проверка чистоты
Предоставленная документация
- EN 10204 3.1 Свидетельство об испытании материалов
- Доклады о измерениях
- Отчеты механических испытаний
- Отчеты НДТ
- Документация проверки третьей стороны (TÜV, SGS, BV, DNV, Lloyd's Register) доступна по запросу
Преимущества низкоплавких труб C68700
Профиль с низкими плавниками увеличивает площадь внешней поверхности, что приводит к значительному повышению тепловой эффективности по сравнению с простыми трубками.
Алюминиевая латунь обеспечивает отличную защиту от коррозии морской водой, что делает ее идеальной для морских и опреснительных применений.
Улучшенные коэффициенты теплопередачи позволяют более компактные конструкции обменников и сокращение использования материалов.
Отличная устойчивость к эрозии, коррозии и биологическому загрязнению способствует снижению затрат на техническое обслуживание и увеличению срока службы.
Сочетает в себе высокую тепловую производительность с долговечностью, снижая общие затраты на жизненный цикл.
Применимые стандарты
Производство и проверка могут осуществляться в соответствии с:
- ASME SB111
- ASTM B111
- Стандарты TEMA
- Код ASME для котлов и сосудов под давлением
- EN 10204
- Спецификации проектов клиентов
Почему выбрать ASME SB111 C68700 низкопрядистые трубы?
ASME SB111 C68700 Алюминиевые латуни низкопрядистые трубы обеспечивают идеальное сочетание эффективности теплопередачи, коррозионной стойкости морской воды, механической надежности и долговечности.Улучшенная конструкция поверхности позволяет повысить тепловую производительность при сохранении проверенной коррозионной стойкости алюминиевой латуни, что делает их предпочтительным выбором для теплообменников из оболочек и труб, работающих в морской, производстве электроэнергии, опреснении, HVAC и нефтехимической среде.
