Высокочастотные сварные ребристые трубы с шипами (базовая труба ASTM A213 T9 + шпильки из углеродистой стали)

Откройте для себя высокочастотные сварные шипованные оребренные трубы премиум-класса, разработанные для превосходной теплопередачи в сложных условиях высоких температур и высокого давления. Являясь опытным специалистом по внешней торговле с более чем десятилетним опытом поставок компонентов теплообменников клиентам по всему миру в нефтехимической, энергетической и нефтеперерабатывающей промышленности, наша компания предлагает надежные и высокопроизводительные решения, адаптированные к потребностям вашего проекта.

Обзор продукта: Высокочастотные сварные шипованные оребренные трубы

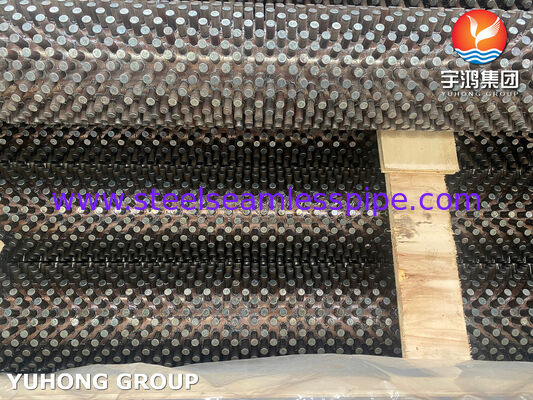

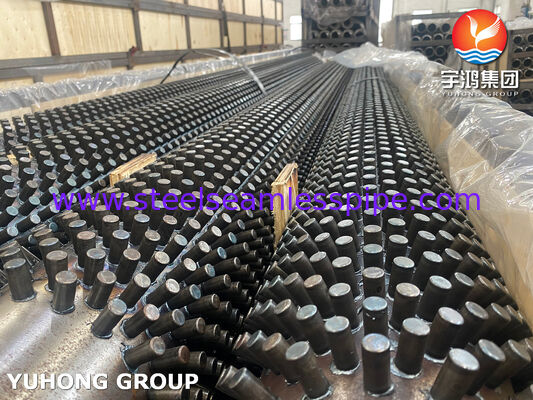

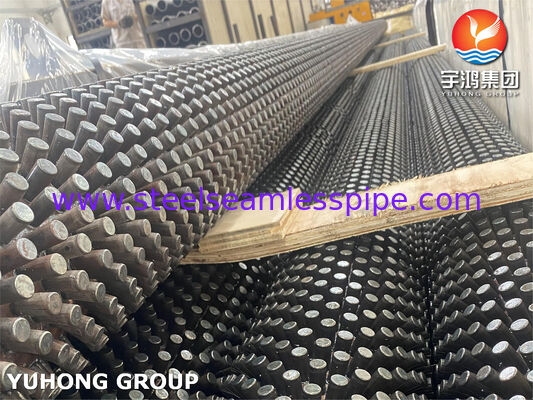

Трубы с шипованными оребрениями, также известные как трубки с гвоздями или трубки со штыревыми ребрами, имеют цилиндрические шпильки (штыри), приваренные контактной или высокочастотной сваркой к внешней поверхности базовой трубы. Такая конструкция значительно увеличивает площадь поверхности теплопередачи — обычно в 2–3 раза больше, чем у голых трубок, — сохраняя при этом превосходную механическую прочность и устойчивость к загрязнению.

Наша базовая труба ASTM A213 T9 со шпильками из углеродистой стали (CS) отлично подходит для высокотемпературных применений. Сплав Т9 обеспечивает превосходное сопротивление ползучести, стойкость к окислению и жаропрочность, а прочные шпильки из углеродистой стали улучшают внешнюю теплопередачу в конвективных секциях.

Основные преимущества с первого взгляда:

• Прочное металлургическое соединение посредством высокочастотной или контактной сварки.
• Отличные характеристики в пыльных, эрозионных или высокотемпературных газовых потоках.
• Настраиваемые размеры и расположение шпилек (квадратный, шестиугольный или винтовой).

Характеристики материала продукта

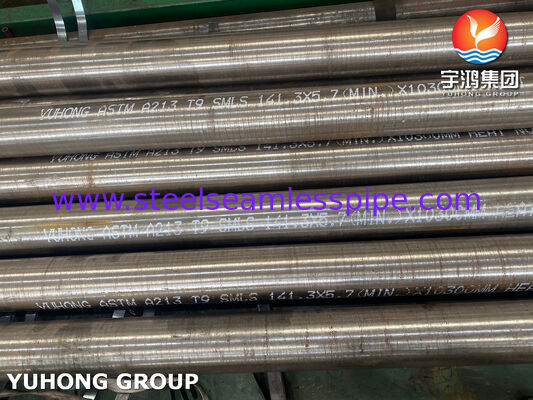

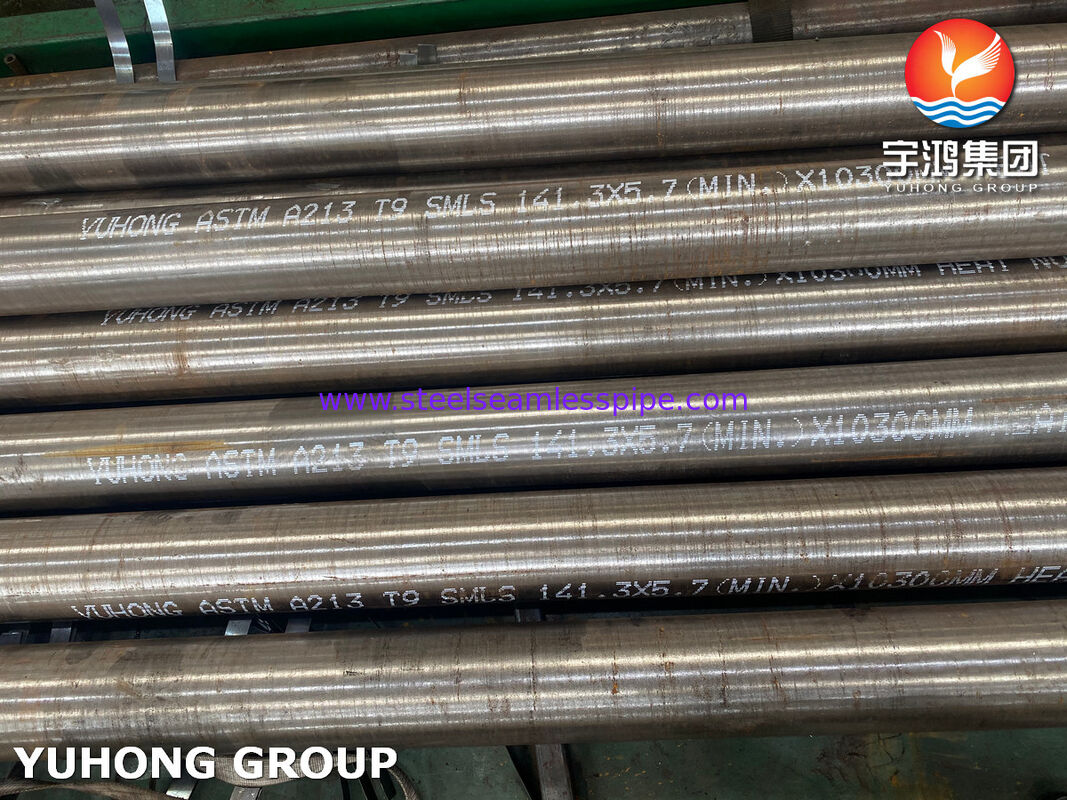

Материал базовой трубы: Бесшовная труба из ферритной легированной стали ASTM A213 T9 (9Cr-1Mo).

Материал шпильки (ребра): углеродистая сталь (CS), обычно эквивалентная Q235B или маркам с низким содержанием углерода, обеспечивающая оптимальную свариваемость и экономическую эффективность.

Химический состав

Базовая труба ASTM A213 T9 (вес в %):

Шпильки из углеродистой стали (типичный низкоуглеродистый класс, например, эквивалент Q235B):

• С: ≤0,20%
• Мн: 0,30-0,70%
• Р: ≤0,045%
• С: ≤0,045%
• Si: ≤0,30% (прибл.)

Механические свойства Т9 включают минимальную прочность на разрыв 415 МПа и предел текучести 205 МПа, что делает его идеальным для повышенных температур.

Структура и производственный процесс

Компоненты:

• Базовая труба: Бесшовная труба из легированной стали, обеспечивающая удержание давления и стойкость к коррозии/окислению.
• Шпильки (ребра): отдельные цилиндрические или конические штифты, приваренные перпендикулярно или под углом к ​​поверхности трубы.
• Сварное соединение: высокочастотная контактная сварка создает прочное, непрерывное металлургическое соединение с минимальной зоной термического влияния, обеспечивая долговечность при термоциклировании и вибрации.

Процесс заливки/сварки: шпильки автоматически привариваются высокочастотным методом или методом сопротивления с контролируемым шагом. Провар сварного шва обычно составляет ≥1,5 мм при небольшой высоте валика (≤1 мм) и отсутствии брызг. Этот процесс обеспечивает надежное крепление, подходящее для эксплуатации при высоких температурах до ~600°C (в зависимости от марки).

Размеры и допуски

Типичные диапазоны производства (нестандартные размеры доступны по запросу):

Овальность, эксцентриситет и другие допуски соответствуют ASTM A213 и спецификациям клиента. Гидростатические испытания (1,5× расчетное давление) являются стандартными.

Преимущества производительности

• Улучшенная теплопередача: увеличивает площадь поверхности и термический КПД в 2–3 раза по сравнению с голыми трубками; идеально подходит для низких коэффициентов теплопередачи на стороне газа.
• Устойчивость к загрязнению и эрозии: отдельные шпильки противостоят накоплению золы и попаданию частиц лучше, чем сплошные ребра в пыльной среде.
• Устойчивость к высоким температурам: сплав Т9 обеспечивает превосходную стойкость к ползучести и окислению; прочные сварные швы выдерживают термоциклирование.
• Механическая прочность: Превосходная устойчивость к вибрации и давлению; подходит для применений с высоким содержанием пыли, таких как котлы CFB.
• Экономическая эффективность: сочетает в себе базовый материал премиум-класса с экономичными шипами CS для достижения оптимального соотношения цены и качества.

Подробные области применения

Наши шипованные ребристые трубы широко используются в:

• Нефтехимическая и нефтеперерабатывающая промышленность: технологические нагреватели, огневые нагреватели и конвекционные секции в установках риформинга и крекинга.
• Производство электроэнергии: экономайзеры котлов, пароперегреватели, воздухоподогреватели и котлы-утилизаторы, особенно агрегаты, работающие на угле/биомассе или ЦКС.
• Нефть и газ: Теплообменники на предприятиях добычи и переработки, а также на морских платформах.
• Преобразование отходов в энергию и мусоросжигательные печи: верхние секции печи обрабатывают дымовые газы с высоким содержанием серы или пылью.
• Химическая обработка: Высокотемпературные реакторы и системы рекуперации тепла.
• Прочее: цементные печи, стекловаренные печи и судовые котлы.

Почему выбирают нас? Наши преимущества и опыт

Имея многолетний опыт экспорта оребренных труб клиентам в Азии, Европе, на Ближнем Востоке и в Америке, мы выделяемся благодаря:

• Строгий контроль качества: полная отслеживаемость материалов (сертификаты EN 10204 3.1), проверка размеров и испытания сварных швов.
• Опыт индивидуальной настройки: Гибкое производство для шипов определенного рисунка, длины и комбинации материалов.
• Конкурентоспособные сроки выполнения заказов и цены: эффективное производство и глобальная логистика обеспечивают надежную доставку.
• Техническая поддержка: Наша команда предоставляет расчеты теплопередачи, рекомендации по материалам и послепродажное обслуживание.
• Подтвержденный послужной список: успешные проекты на крупных нефтеперерабатывающих заводах и электростанциях, а также повторные заказы, подчеркивающие надежность продукции и нашу приверженность удовлетворению потребностей клиентов.
