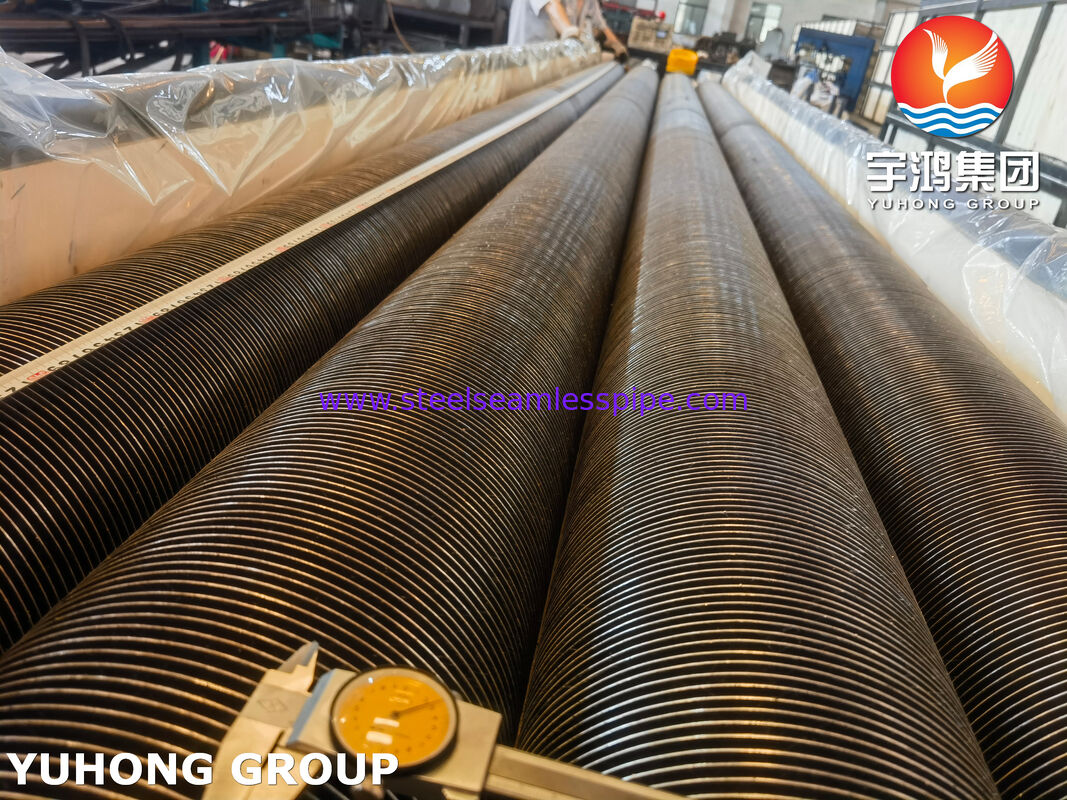

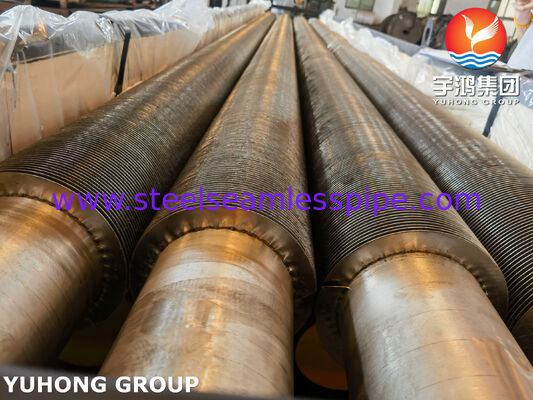

Высокочастотно сварные оребренные трубы для рекуперации отходящего тепла – нержавеющая сталь ASTM A269 TP321
Высокочастотно сварные оребренные трубы, изготовленные изнержавеющей стали ASTM A269 TP321представляют собой передовые теплообменные компоненты, разработанные для сложныхсистем рекуперации отходящего тепла, промышленных котлов, печей с огневым обогревом, теплообменников отходящих газов и энергосберегающего теплового оборудования.
Используя технологию высокочастотной сварки сопротивлением, ребра непрерывно привариваются к поверхности трубы, создавая прочное металлургическое соединение с отличной эффективностью теплопередачи, механической стабильностью и устойчивостью к вибрации и термическим циклам.
ASTM A269 TP321 – это аустенитная нержавеющая сталь с титановой стабилизацией, которая обеспечивает превосходную стойкость к межкристаллитной коррозии после воздействия высоких температур. Это делает высокочастотно сварные оребренные трубы TP321 особенно подходящими для применений, связанных сповышенными температурами, коррозионными дымовыми газами и длительной непрерывной работой.
По сравнению с традиционными трубами с намотанным оребрением, высокочастотно сварные оребренные трубы обладают более высокой прочностью крепления ребер, улучшенными тепловыми характеристиками и увеличенным сроком службы, что делает их предпочтительным решением дляпромышленной рекуперации отходящего тепла и теплообменных применений.
Ключевые особенности высокочастотно сварных оребренных труб из нержавеющей стали ASTM A269 TP321
1. Высокопрочная сварка ребер
Процесс высокочастотной сварки создает прочное соединение между ребром и базовой трубой, минимизируя тепловое сопротивление и предотвращая ослабление ребер при вибрации или тепловом расширении.
2. Отличные характеристики при высоких температурах
Нержавеющая сталь TP321 сохраняет хорошую механическую прочность и стойкость к окислению при повышенных температурах, что делает ее пригодной для систем рекуперации отходящих газов и высокотемпературных теплообменных систем.
3. Превосходная коррозионная стойкость
Титановая стабилизация TP321 снижает осаждение карбидов при сварке и эксплуатации при высоких температурах, повышая стойкость к межкристаллитной коррозии.
4. Эффективная рекуперация отходящего тепла
Увеличенная внешняя площадь поверхности, обеспечиваемая сварными ребрами, значительно повышает эффективность теплопередачи, позволяя рекуперировать энергию от отходящих газов, систем сгорания и промышленных процессов.
5. Длительный срок службы
Комбинация материала трубы из нержавеющей стали и конструкции с сварными ребрами обеспечивает превосходную стойкость к термической усталости, коррозии и механическим нагрузкам.
Типичные области применения
Высокочастотно сварные оребренные трубы из нержавеющей стали ASTM A269 TP321 широко используются в:
- Установки рекуперации отходящего тепла (УРТ)
- Экономайзеры промышленных котлов
- Конвективные секции печей с огневым обогревом
- Системы рекуперации отходящих газов
- Теплообменное оборудование газовых турбин
- Теплообменники нефтеперерабатывающих и нефтехимических заводов
- Химические производства
- Вспомогательные теплообменники электростанций
- Высокотемпературные воздухоподогреватели
Стандартные спецификации
| Наименование |
Спецификация |
| Тип продукта |
Высокочастотно сварная оребренная труба |
| Материал базовой трубы |
Нержавеющая сталь ASTM A269 TP321 |
| Производственный процесс |
Высокочастотная сварка сопротивлением |
| Стандарт трубы |
ASTM A269 |
| Тип трубы |
Бесшовная / сварная труба из нержавеющей стали |
| Материал ребер |
Нержавеющая сталь TP321 / TP304 / по индивидуальному заказу |
| Тип ребра |
Сплошные ребра или зубчатые ребра |
| Обработка поверхности |
Травление, пассивация, полировка (опционально) |
| Длина |
До 18 000 мм (доступны индивидуальные размеры) |
Типичный диапазон размеров
Следующие размеры обычно производятся для применений в области рекуперации отходящего тепла:
Размеры базовой трубы
| Наружный диаметр |
Толщина стенки |
| 12,7 мм |
1,0–2,0 мм |
| 15,88 мм |
1,0–2,5 мм |
| 19,05 мм |
1,2–3,0 мм |
| 25,4 мм |
1,5–3,5 мм |
| 31,75 мм |
1,5–4,0 мм |
| 38,1 мм |
2,0–5,0 мм |
| 50,8 мм |
2,5–6,0 мм |
| 63,5 мм |
3,0–6,5 мм |
(Доступны индивидуальные размеры в соответствии с требованиями к конструкции теплообменника.)
Типичные спецификации ребер
| Параметр |
Стандартный диапазон |
| Высота ребра |
8–30 мм |
| Толщина ребра |
0,3–1,0 мм |
| Шаг ребер |
2,5–8 ребер/дюйм |
| Тип ребра |
Сплошные / зубчатые |
| Расположение ребер |
Однозаходное / многозаходное |
| Максимальная длина трубы |
До 18 м |
Производственный процесс
Производственный процесс включает:
- Контроль сырья
- Проверка марки нержавеющей стали
- Проверка размеров
- Проверка химического состава
- Подготовка трубы
- Очистка поверхности
- Удаление оксидных слоев и загрязнений
- Высокочастотная сварка
- Непрерывная сварка ребер на поверхности трубы
- Точный контроль сварочного тока и скорости
- Формирование и калибровка ребер
- Обеспечение равномерного шага и высоты ребер
- Финальный контроль
- Испытание качества сварки
- Проверка размеров
- Испытание под давлением
Методы контроля и испытаний
Для обеспечения надежной работы в системах рекуперации отходящего тепла высокочастотно сварные оребренные трубы TP321 проходят строгие проверки качества:

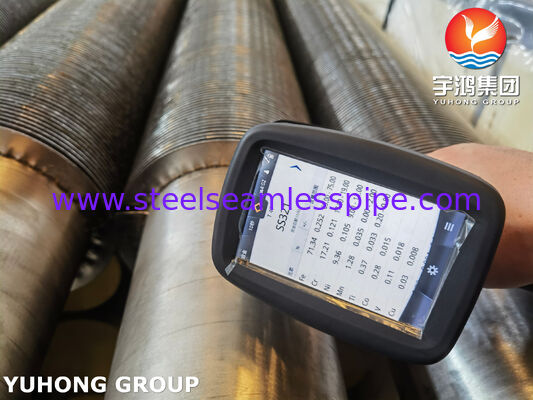

Анализ химического состава
Проводится с использованием спектроскопии оптической эмиссии (OES) или эквивалентных методов для проверки состава сплава.
Механические испытания
Включает:
- Испытание на растяжение
- Испытание на предел текучести
- Испытание на удлинение
- Испытание на твердость

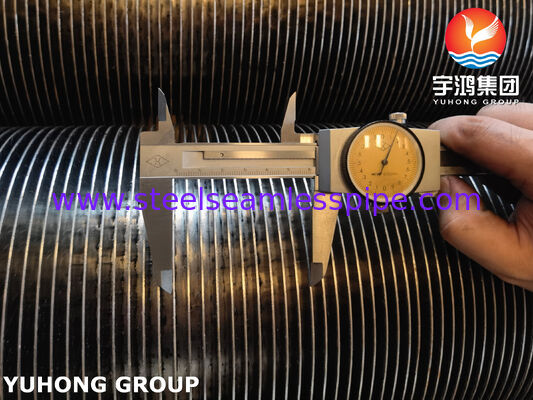

Контроль размеров
Проверяемые параметры включают:
- Наружный диаметр трубы
- Толщина стенки
- Высота ребра
- Шаг ребер
- Толщина ребра
- Общая длина
- Прямолинейность
Контроль качества сварки
Включает:
- Визуальный осмотр
- Исследование глубины провара
- Испытание прочности крепления ребер
- Макроскопическое исследование при необходимости
Неразрушающий контроль (НК)
Доступные методы испытаний:
- Вихретоковый контроль
- Ультразвуковой контроль
- Гидравлические испытания
- Пневматические испытания (при необходимости)
Контроль поверхности
Включает:
- Осмотр качества поверхности
- Контроль коррозии и окисления
- Проверка пассивации
Химический состав ASTM A269 TP321 (%)
| Элемент |
Максимум / Диапазон |
| Углерод (C) |
≤0,08 |
| Кремний (Si) |
≤1,00 |
| Марганец (Mn) |
≤2,00 |
| Фосфор (P) |
≤0,045 |
| Сера (S) |
≤0,030 |
| Хром (Cr) |
17,0–19,0 |
| Никель (Ni) |
9,0–12,0 |
| Титан (Ti) |
5 × C мин – 0,70 |
| Железо (Fe) |
Остальное |
Механические свойства ASTM A269 TP321
| Свойство |
Требование |
| Предел прочности при растяжении |
≥515 МПа |
| Предел текучести (смещение 0,2%) |
≥205 МПа |
| Удлинение |
≥35% |
| Твердость (типичная) |
≤HRB 90 |
| Плотность |
Приблизительно 7,9 г/см³ |
Преимущества в системах рекуперации отходящего тепла
Высокочастотно сварные оребренные трубы ASTM A269 TP321 обеспечивают:
- Более высокую эффективность рекуперации тепла
- Снижение расхода топлива
- Улучшенное использование энергии
- Высокую стойкость к термическому шоку
- Надежную работу при высоких температурах
- Снижение требований к техническому обслуживанию
- Увеличенный срок службы теплообменника
Эти преимущества делают их эффективным выбором для отраслей, стремящихся к повышению энергоэффективности и снижению эксплуатационных расходов.
Почему стоит выбрать наши высокочастотно сварные оребренные трубы из нержавеющей стали ASTM A269 TP321?
Мы производим сварные оребренные трубы в соответствии с международными стандартами при строгом контроле:
- Прослеживаемость сырья
- Качество сварки
- Точность геометрии ребер
- Механические характеристики
- Состояние поверхности
- Процедуры окончательного контроля
Доступны индивидуальные решения для различных конструкций рекуперации отходящего тепла, включая высокотемпературные выхлопные системы, промышленные котлы и оборудование для рекуперации тепла на нефтеперерабатывающих заводах.
