Спиральные оребренные трубы ASTM A213 TP316 для экономайзеров
Обзор продукта

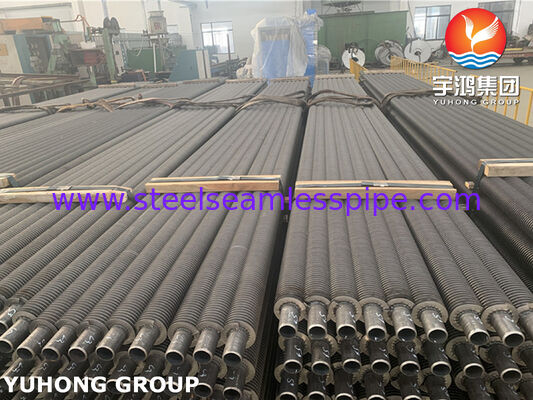

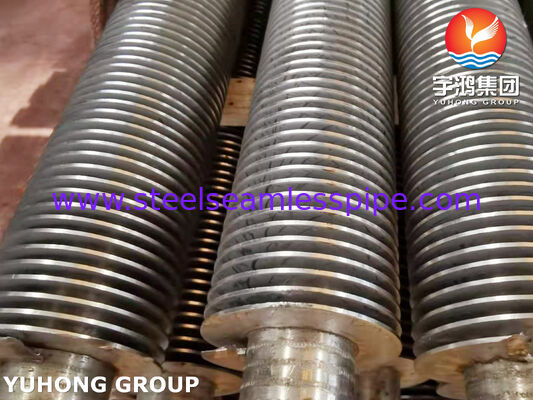

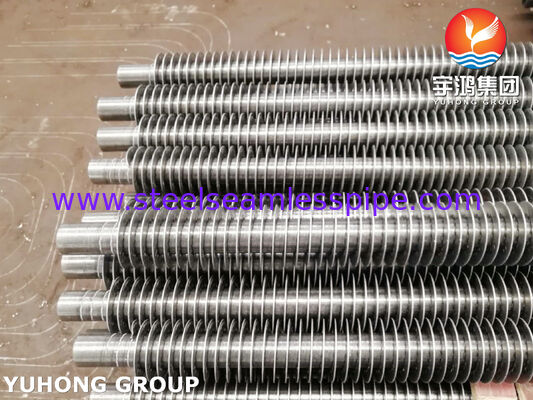

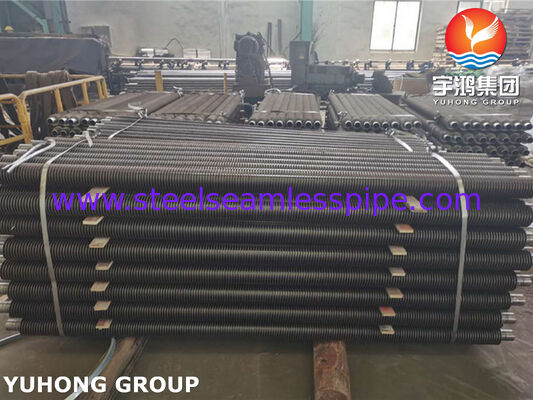

Спиральные оребренные трубы ASTM A213 TP316 — это высокопроизводительные теплообменные компоненты, разработанные для экономайзеров, установок рекуперации отходящего тепла, котлов и промышленных теплообменников. Изготовленные из высококачественной аустенитной нержавеющей стали ASTM A213 TP316, эти оребренные трубы сочетают в себе превосходную коррозионную стойкость, превосходную теплопроводность и долговременную механическую стабильность в требовательных условиях эксплуатации.
Спиральная конструкция ребер значительно увеличивает площадь внешней поверхности теплообмена по сравнению с гладкими трубами, повышая эффективность рекуперации тепла при одновременном снижении размеров оборудования и эксплуатационных расходов. Нержавеющая сталь TP316 обеспечивает повышенную стойкость к хлоридной коррозии, окислению и высокотемпературным средам благодаря содержанию молибдена (Mo), что делает эти трубы пригодными для энергетики, химической промышленности, морского применения, нефтехимии и промышленных систем отопления.
Наши спиральные оребренные трубы ASTM A213 TP316 изготавливаются в соответствии со строгими международными стандартами, с точным контролем размеров, надежной производительностью сварки и комплексными процедурами инспекции для обеспечения стабильного качества и увеличенного срока службы.
Особенности продукта
1. Превосходная коррозионная стойкость
Нержавеющая сталь ASTM A213 TP316 содержит молибден, который улучшает стойкость к питтинговой и щелевой коррозии, особенно в средах, содержащих хлориды, кислоты и промышленные загрязнители.
2. Улучшенная эффективность теплопередачи
Спиральная конструкция ребер увеличивает эффективную площадь теплообмена, повышая эффективность теплопередачи и позволяя экономайзерам рекуперировать больше отходящего тепла от выхлопных газов.
3. Высокотемпературная стабильность
Материал TP316 сохраняет превосходную механическую прочность и коррозионную стойкость при непрерывной работе при повышенных температурах, обеспечивая надежную работу в котлах и установках рекуперации тепла.
4. Длительный срок службы
Высококачественное сырье, контролируемые производственные процессы и строгие процедуры инспекции помогают минимизировать деформацию труб, коррозионные повреждения и преждевременный выход из строя.
Типичные области применения
Спиральные оребренные трубы ASTM A213 TP316 широко используются в:
- Экономайзеры котлов
- Системы рекуперации отходящего тепла
- Промышленные котлы
- Теплообменники электростанций
- Оборудование для химической переработки
- Нефтехимические системы отопления
- Установки рекуперации тепла на нефтеперерабатывающих заводах
- Экономайзеры выхлопных газов морских судов
- Системы теплообменников из нержавеющей стали
Стандартный диапазон размеров
Размеры спиральных оребренных труб могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика. Типичные диапазоны производства приведены ниже:
| Наименование |
Стандартный диапазон |
| Материал основной трубы |
Нержавеющая сталь ASTM A213 TP316 |
| Наружный диаметр трубы |
15 мм – 76 мм |
| Толщина стенки трубы |
1,5 мм – 8 мм |
| Длина трубы |
До 18 000 мм |
| Высота ребра |
5 мм – 30 мм |
| Толщина ребра |
0,3 мм – 1,5 мм |
| Шаг ребра |
2,0 мм – 10 мм |
| Тип ребра |
Спиральное / винтовое |
| Материал ребра |
Нержавеющая сталь TP316 или указанный сплав |
| Стандарт изготовления |
ASTM A213 / Спецификация заказчика |
Примечание: Специальные размеры, конфигурации ребер и поверхностная обработка доступны для различных конструкций экономайзеров.
Производственный процесс
Производственный процесс спиральных оребренных труб ASTM A213 TP316 включает:
- Контроль сырья
Трубы из нержавеющей стали и полосы ребер проверяются на химический состав, размеры и качество поверхности.
- Подготовка трубы
Трубы очищаются и подготавливаются для обеспечения надлежащего сцепления между поверхностью трубы и материалом ребра.
- Сварка спиральных ребер
Полоса ребра непрерывно наматывается вокруг трубы с использованием контролируемой технологии сварки для достижения прочного механического сцепления и стабильной теплопередачи.
- Термическая обработка (при необходимости)
Термическая обработка может применяться в соответствии со спецификациями заказчика для оптимизации структуры материала и снятия напряжений.
- Финишная обработка поверхности
Трубы очищаются, полируются или обрабатываются в соответствии с требованиями применения.
- Финальная инспекция
Каждая труба проходит проверку размеров и испытания производительности перед отгрузкой.
Химический состав ASTM A213 TP316
Требования к химическому составу нержавеющей стали ASTM A213 TP316 следующие:
| Элемент |
Состав (%) |
| Углерод (C) |
≤ 0,08 |
| Кремний (Si) |
≤ 0,75 |
| Марганец (Mn) |
≤ 2,00 |
| Фосфор (P) |
≤ 0,045 |
| Сера (S) |
≤ 0,030 |
| Хром (Cr) |
16,0 – 18,0 |
| Никель (Ni) |
10,0 – 14,0 |
| Молибден (Mo) |
2,00 – 3,00 |
| Железо (Fe) |
Остальное |
Механические свойства ASTM A213 TP316
Типичные механические требования для бесшовных труб ASTM A213 TP316:
| Свойство |
Требование |
| Предел прочности при растяжении |
≥ 515 МПа |
| Предел текучести (смещение 0,2%) |
≥ 205 МПа |
| Относительное удлинение |
≥ 35% |
| Твердость (типичная) |
≤ 217 HB |
| Плотность |
Прибл. 8,0 г/см³ |
Эти механические свойства обеспечивают превосходную прочность, пластичность и долговечность для высокотемпературных теплообменных применений.
Испытания и контроль качества
Для обеспечения надежной работы в требовательных условиях спиральные оребренные трубы ASTM A213 TP316 проходят комплексные испытания, включая:
Анализ химического состава
- Испытания оптическим эмиссионным спектрометром (OES)
- Проверка легирующих элементов, включая Cr, Ni и Mo
Механические испытания
- Испытания на растяжение
- Испытания на предел текучести
- Испытания на относительное удлинение
- Испытания на твердость
Неразрушающий контроль (NDT)
- Гидравлические испытания: Обеспечивает прочность на давление и герметичность
- Вихретоковый контроль: Обнаруживает поверхностные и подповерхностные дефекты
- Ультразвуковой контроль (UT): Выявляет внутренние дефекты
- Капиллярный контроль (PT): Проверяет поверхностные трещины и дефекты сварки
Проверка размеров
- Измерение наружного диаметра трубы
- Проверка толщины стенки
- Проверка высоты и шага ребер
- Проверка длины и прямолинейности
Проверка качества поверхности
- Визуальный осмотр
- Проверка качества сварки
- Оценка чистоты поверхности
Почему стоит выбрать спиральные оребренные трубы ASTM A213 TP316?
- Изготовлены из коррозионностойкой нержавеющей стали TP316
- Повышенная эффективность теплопередачи благодаря спиральной конструкции ребер
- Подходят для высокотемпературных и агрессивных сред
- Настраиваемые размеры для различных систем экономайзеров
- Строгое соответствие требованиям ASTM A213
- Надежная производительность с увеличенным сроком службы
