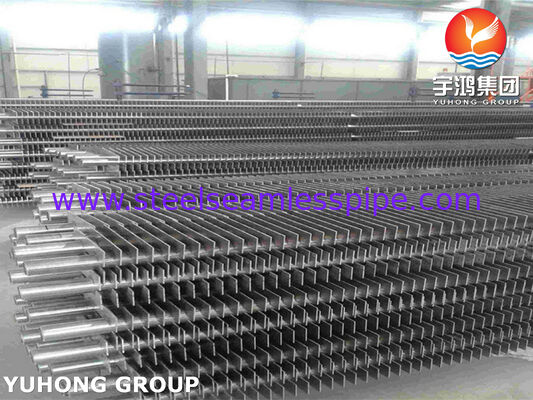

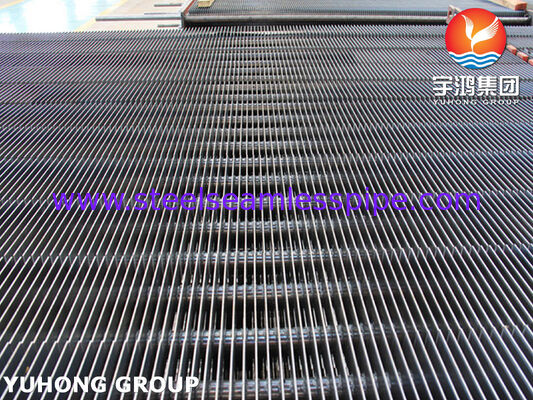

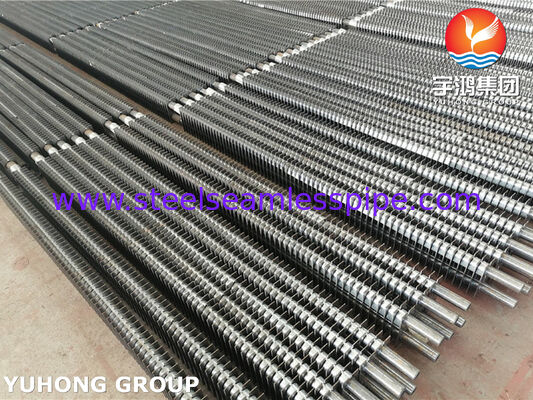

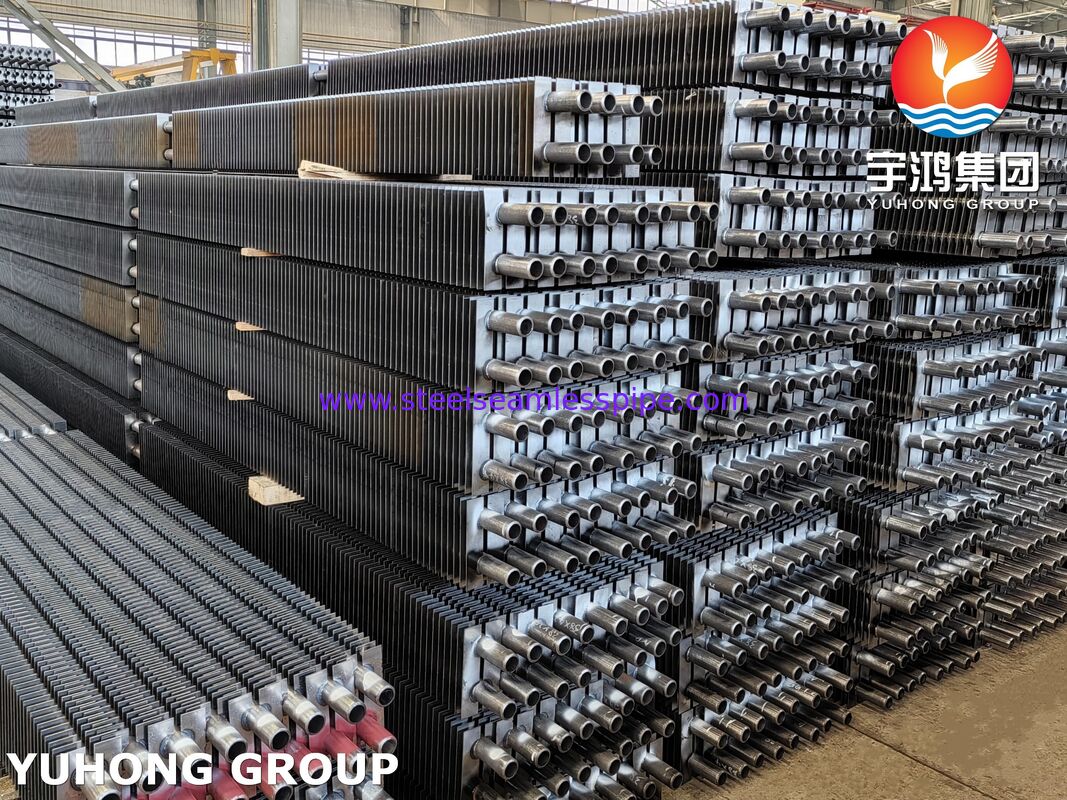

Двойные H-типные трубки для котлов с утилизацией отработанного тепла
Обзор продукции
Двойные трубки с крыльями типа Hявляются высокоэффективными теплопередающими компонентами, специально разработанными длякотлы для утилизации отработанного тепла, промышленные экономайзеры и энергосберегающие системы теплообменников. изготовленные из:АСТМ A179 бесшовные трубы из углеродистой сталиЭти трубы обеспечивают отличную тепловую производительность, механическую надежность и длительный срок службы в приложениях, где восстановление тепла из выхлопных газов имеет решающее значение.
Уникальныйдвойная H-плавная структурасостоит из двух симметричных прямоугольных плавников, сварных на противоположные стороны базовой трубы, образующих оптимизированный канал потока газа.По сравнению с обычными простыми трубками или стандартными спиральными трубками, Двойные H-образные трубки с оперением значительно увеличивают внешнюю площадь теплопередачи, уменьшая при этом накопление пепла и повышая устойчивость к загрязнению с газовой стороны.
Материал ASTM A179 предлагает отличную теплопроводность, хорошую сварочность и стабильные механические характеристики, что делает эти трубы широко используемыми вкотлы на угле, котлы на газе, котлы на биомассе, установки сжигания отходов, системы генерации электроэнергии и промышленные установки утилизации отходов.
Ключевые особенности двойных H-типовых труб
1.Высокая эффективность передачи тепла
Дизайн с двойными H-прикрытиями расширяет площадь поверхности теплообмена и увеличивает турбулентность в потоке дымовых газов, повышая общую эффективность котла и снижая расход топлива.
2.Отличная эффективность против опыления
Открытый газовый проход между H-образными плавниками минимизирует накопление пыли и позволяет легче очищать по сравнению с плотно упакованными структурами плавников, что делает их подходящими для грязных выхлопных газов.
3.Сильная механическая прочность
Плитки надежно сварятся на поверхность трубки ASTM A179, обеспечивая высокую структурную стабильность при тепловых циклах, вибрациях и длительной эксплуатации.
4.Оптимизированные для систем восстановления отработанного тепла
Двойные H-типовые трубки с плавниками обычно устанавливаются в:
- Котлы для утилизации отходов тепла (WHRB)
- Экономизаторы котлов
- Теплообменники газа и воды
- Промышленные системы восстановления тепла от выхлопных газов
- Оборудование для восстановления тепла электростанций
- Системы отопления отходов цементных и сталелитейных заводов
Технические спецификации
Материал базовой трубы
ASTM A179 / ASME SA179
Труба из низкоуглеродистой бесшовной стали, предназначенная для теплообменников и конденсаторов.
Типичные применения:
- Банки с экономизаторами
- Котлы для утилизации отработанного тепла
- Прегреватели водоснабжения
- Промышленные теплообменники
Стандартный диапазон размеров
Размеры двойных H-типовых труб с оперением могут быть настроены в соответствии с требованиями к конструкции котла.
Общие размеры базовых труб
| Параметр |
Стандартный диапазон |
| Внешний диаметр (OD) |
250,4 мм 63,5 мм |
| Толщина стены |
20,0 мм 6,0 мм |
| Длина трубы |
3000 мм 12000 мм |
| Высота плавника |
10 мм 30 мм |
| Толщина плавника |
10,0 мм 2,5 мм |
| Плечевая высота |
8 мм 20 мм |
| Ширина плавника |
20 мм 50 мм |
Типичные размеры производства
- 310,8 * 2,0 мм
- 38.1 * 2,5 мм
- 440,5 * 3,0 мм
- 500,8 * 3,5 мм
- 57.2 * 4,0 мм
(Установленные на заказ размеры в соответствии с чертежами заказчика и требованиями теплопередачи).
Производственный процесс
Процесс производства труб с двумя плавниками типа H включает:
- Проверка бесшовной трубы по ASTM A179
- Очистка и подготовка поверхности труб
- Точная резка H-образных плавников
- Автоматическая сварка сопротивлением или высококачественная сварка плавниками
- Размерная проверка
- Обработка поверхности и окончательная проверка качества
Процесс сварки обеспечивает прочную связь между плавниками и трубками при сохранении отличной теплопроводности.
Химический состав материала ASTM A179
| Элемент |
Максимальное содержание (%) |
| Углерод (С) |
0.06 0.18 |
| Манган (Mn) |
0.27 ¢ 0.63 |
| Фосфор (P) |
≤ 0.035 |
| Сера (S) |
≤ 0.035 |
ASTM A179 представляет собой низкоуглеродную сталь, оптимизированную для применения в теплообменниках, обеспечивающую хорошую способность к формированию и коррозионную стойкость в нормальных условиях работы котла.
Механические свойства ASTM A179
| Недвижимость |
Требование |
| Прочность на растяжение |
≥ 325 МПа |
| Сила урожая |
≥ 180 МПа |
| Удлинение |
≥ 35% |
| Твердость |
Максимально 72 HRB |
Эти механические свойства обеспечивают достаточную прочность для непрерывной работы при тепловом расширении, изменении давления и повторных циклах нагрева.
Методы проверки и испытаний
Для обеспечения надежности и соответствия международным стандартам теплообменников трубы с двойным H-типом проходят всесторонние проверки качества.
1Инспекция сырья
- Проверка сертификата материала (МТС)
- Анализ химического состава
- Испытания механических свойств
2Инспекция труб
- Измерение наружного диаметра
- Измерение толщины стены
- Проверка прямоты
- Исследование дефектов поверхности
3Инспекция качества сварки
- Проверка внешнего вида сварки с крыльца на трубку
- Проверка прочности сварки
- Проверка точности измерений
4Неразрушительные испытания (NDT)
Доступные методы испытаний включают:
- Испытание вихревого тока
- Ультразвуковое испытание
- Проверка магнитных частиц (при необходимости)
- Испытание жидкостного проникающего вещества (при необходимости)
5Испытание гидравлического давления
Трубы ASTM A179 проходят гидравлические испытания для проверки сопротивления давлению и герметичности.
6Заключительная проверка.
Заключительная проверка включает:
- Измерение расстояния между плавниками
- Проверка длины трубы
- Проверка качества поверхности
- Проверка упаковки
Документы проверки могут быть предоставлены в соответствии с требованиями клиента, в том числе:
- EN 10204 3.1 Свидетельство о материале
- Отчеты об инспекции
- Записи испытаний
- Отчеты о размерах
Преимущества в сравнении с традиционными трубками
| Особенность |
Двойная H-типовая трубка с перепонками |
Обычная спиральная трубка |
| Площадь теплопередачи |
Высокий |
Средний |
| Устойчивость к пыли |
Отлично. |
Умеренный |
| Сопротивление потоку газа |
Ниже |
Выше |
| Производительность очистки |
Легко. |
Еще сложнее |
| Подходит для отработанных газов |
Отлично. |
Ограниченный |
Типичные применения
Двойные H-типовые трубки с плавниками, изготовленные из ASTM A179, широко используются в:
Котлы для утилизации отработанного тепла
Восстановление энергии из высокотемпературных выхлопных газов для производства паровой или тепловой воды.
Промышленные экономайзеры
Улучшение эффективности котла путем предварительного нагрева питательной воды до ввода в котло.
Системы генерации электроэнергии
Повышение эффективности восстановления энергии в тепловых электростанциях.
Производственные отрасли
Применяется в:
- Сталелитейные предприятия
- Цементные заводы
- Химические заводы
- Нефтехимические объекты
- Заводы переработки отходов на энергию
Почему выбирать наши ASTM A179 двойные H-типа трубки с перепонками?
- Изготовлено в соответствии со стандартами ASTM A179 / ASME SA179
- Оптимизированная конструкция для применения утилизации отработанного тепла
- Высокое качество сварки с крыльца на трубку
- Отличная устойчивость к загрязнению и накоплению пыли
- Доступны индивидуальные габариты
- Предоставлена полная документация об инспекции
- Пригодные для длительной промышленной эксплуатации
Наши двойные H-типовые трубы с оперением обеспечивают надежное решение для повышения эффективности котла и максимизации восстановления энергии от промышленных источников отработанного тепла.
