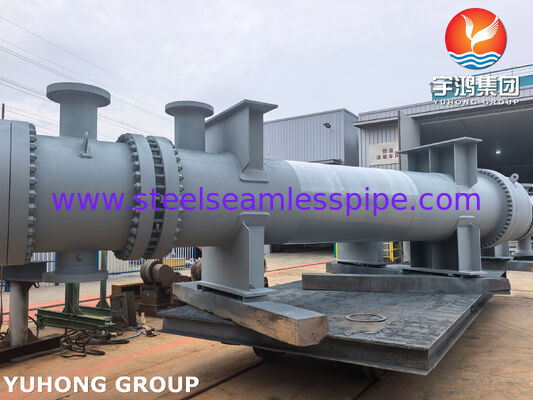

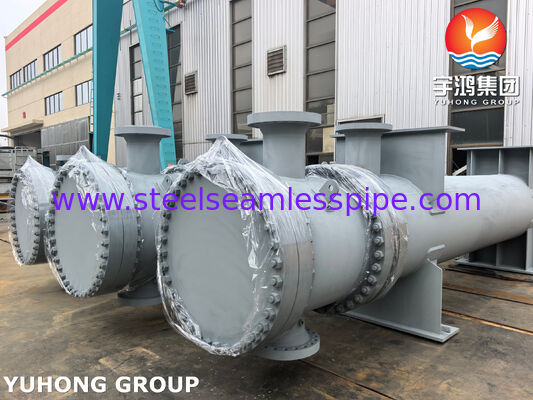

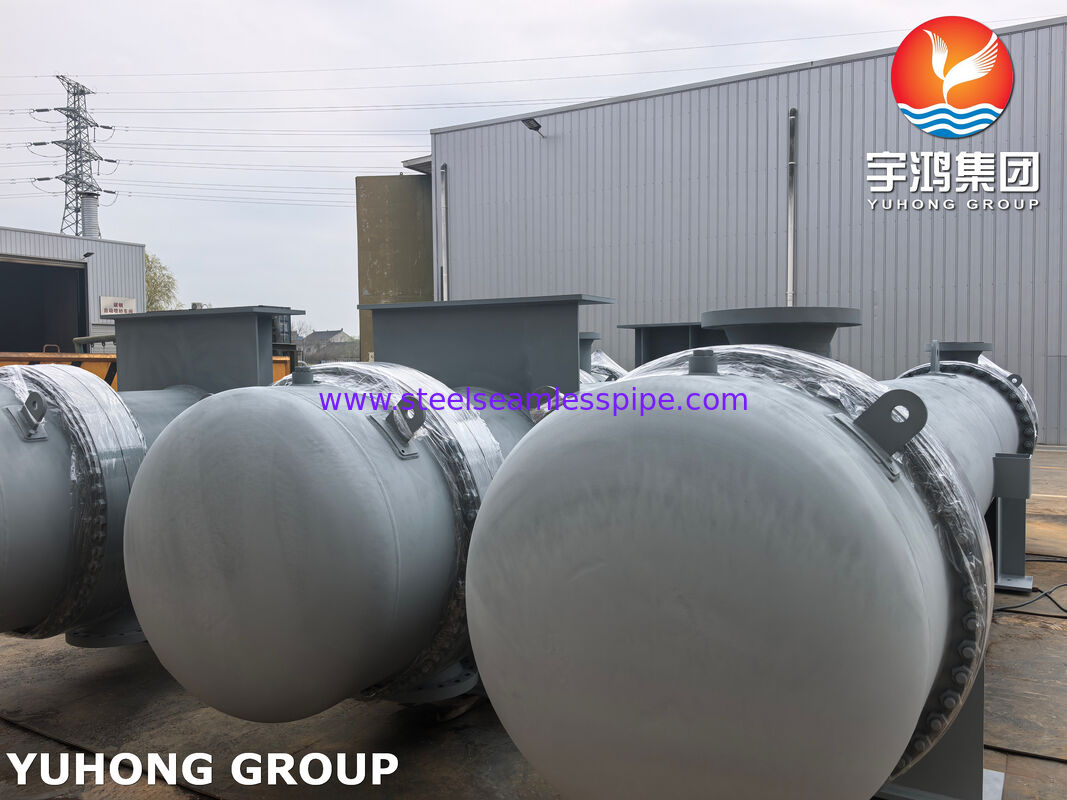

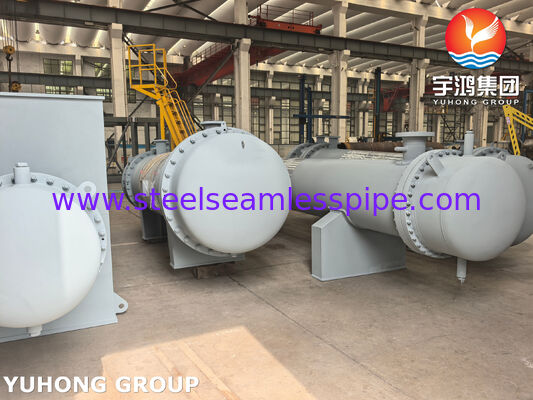

Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры

Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры

  • Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры
  • Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры
  • Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры
  • Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры
Теплообменник ASME U Stamp с плавучей головкой с конструкцией TEMA класса R для дифференциала высокой температуры
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YUHONG
Сертификация: ASME, U STAMP, TEMA
Номер модели: Теплообменник с плавающей головкой, Кожухотрубный теплообменник
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: 1 - 1000000 USD
Упаковывая детали: Поддон/Деревянный ящик
Время доставки: 45–150 дней
Условия оплаты: Т/Т, Л/К
Поставка способности: 100 комплектов в месяц
контакт
Все продукты
Бесшовная труба (Pipe) из нержавеющей стали (343)
Трубка нержавеющей стали безшовная (339)
Труба (Pipe) из дуплексной нержавеющей стали (134)
Труба (Tube) из дуплексной нержавеющей стали (39)
Игольчатая трубка (170)
Оребренная труба (736)
Теплообменник (35)
Теплообменная труба (474)
Сборник труб для Теплообменника (53)
Трубная решетка Теплообменника (128)
Перегородка теплообменников (39)
Аппарат воздушного охлаждения (14)
Сосуд под давлением (4)
Сварная труба из нержавеющей стали (Pipe) (61)
Сварная труба из нержавеющей стали (Tube) (134)
Никелевая труба (Pipe) (276)
Никелевая труба (Tube) (105)
Медная труба (258)
Труба из легированной стали (219)
Титановая труба (21)
Труба с светлым отжигом (173)
Котельная труба (155)
Стальной фитинг (874)
Стальной фланец (673)
Другие (409)
Детали облицовки (9)
Подробное описание продукта
Зона теплообмена: от 5 м² до 3000 м² Расчетное давление: 0,1–30 МПа
Диаметр трубки: от 19×2 мм до 25×2,5 мм Расчетная температура: -100°C до 550°C
Выделить:

Теплообменник ASME U

,

Плавучий теплообменник головы

,

Теплообменник класса R TEMA

Теплообменник с плавающей головкой штампа ASME U с конструкцией TEMA класса R для высокотемпературного перепада
Конструкция кожуха и трубы TEMA класса R для работы в условиях перепада температур и загрязнения
Обзор продукта
Yuhong Group Co., Ltd. разрабатывает и производит сертифицированные ASME кожухотрубные теплообменники, сосуды под давлением и теплообменники с воздушным охлаждением для мировой нефтегазовой, нефтехимической, нефтеперерабатывающей и энергетической отраслей.
Теплообменник с плавающей головкой ASME U Stamp представляет собой кожухотрубный агрегат TEMA класса R, специально выбранный для серьезных температурных перепадов и загрязнения стенок корпуса. Плавающая трубная решетка не приварена к корпусу, что позволяет пучку труб независимо расширяться и сжиматься, что исключает дифференциальное напряжение теплового расширения, когда разница температур (ΔT) между жидкостями на стороне корпуса и на стороне труб превышает 60°C.
Съемная конструкция пучка обеспечивает полное извлечение для механической очистки, проверки труб и закупоривания, не повреждая трубопроводы со стороны корпуса, что значительно сокращает время выполнения работ.
Основные компоненты — стандарты и спецификации материалов
КомпонентСтандарт материала/типичная маркаФункциональная роль
Трубки теплообменника (бесшовные)АСМЭ СА-213 ТП316ЛНизкоуглеродистая нержавеющая сталь; превосходная стойкость к хлоридной точечной коррозии и общей коррозии
Стационарная трубная решеткаASME SA-182 F316L (кованый)Неподвижное соединение с корпусом; входы/выходы труб для домов
Плавающая трубная решеткаASME SA-266 Gr.2 (ковка из углеродистой стали)Не приварен к корпусу; допускает осевое тепловое перемещение
Оболочка и крышка оболочкиASME SA-516 Gr.70 (пластина из углеродистой стали)Первичная граница давления; толщина рассчитана по ASME UG-27
Канал и обложка каналаASME SA-516 Gr.70 или ASME SA-240 316L (плита)Удержание жидкости со стороны трубки; обеспечивает доступ к концам трубок
ПерегородкиASME SA-516 Gr.70 или ASME SA-240 316LОпорные трубы и прямой поперечный поток для улучшения теплопередачи
Плавающая головка в сбореКрышка, прокладка, болты — согласно разделу VIII ASME.Позволяет извлекать пакеты и обеспечивает дифференциальное расширение.
Оболочка трубной решетки может быть указана по стандарту ASME SA-266 Gr.2 + 304, + 316L, + 2205 или + 8825 для агрессивных коррозионных/эрозионных условий. Диаметр трубок варьируется от Φ19×2 мм до Φ25×2,5 мм (доступны нестандартные манометры), а площадь теплопередачи составляет от 5 м² до 3000 м² в зависимости от теплового режима и допустимого перепада давления.
Требования к испытаниям и проверкам (ASME, раздел VIII, раздел 1)
Тип тестаСсылка на кодКритерий приемки
Гидростатические испытанияUG-99 — 1,3 × MAWP, удержание минимум 30 минут.Отсутствие видимых утечек или падения давления; испытано отдельно со стороны кожуха и трубы
Рентгенографическое исследование (РТ)ASME Раздел V, Статья 2Полный или точечный RT по UW-11; отсутствие неприемлемых объемных показаний
Ультразвуковое исследование (УЗ)ASME Раздел V, Статья 5Ламинарный контроль плит и поковок; проверка толщины
Краситель-пенетрант/магнитные частицы (PT/MT)ASME Раздел V, статьи 6 и 7Обнаружение поверхностных дефектов на всех выдерживающих давление сварных швах и обработанных поверхностях.
Пневматическое испытаниеОпционально (если гидроиспытания невозможны)В соответствии с кодом ASME или спецификацией пользователя
Окончательная проверка размеровСогласно утвержденным производственным чертежамВсе критические размеры (шаг труб, расстояние между перегородками, ориентация сопла) проверены.
Все проверки документируются в отчете о данных производителя (MDR) и засвидетельствуются уполномоченным инспектором ASME перед нанесением U Stamp.
Сценарии применения
Плавающие теплообменники обязательны в тех случаях, когда конструкции с фиксированной трубной решеткой или U-образной трубкой не подходят:
  • Нефть и газ:Линии подогрева сырой нефти, осушка газа, накладные расходы установки перегонки сырой нефти (CDU)
  • Нефтехимия:Охлаждение отходов реактора, регенерация растворителя, охладители этилена
  • Производство электроэнергии:Поверхностные конденсаторы пара, подогреватели питательной воды, охладители смазочного масла турбин.
  • Тяжелая промышленность:Охлаждение доменного газа, промежуточные охладители компрессоров, охлаждение гидравлического масла
  • Услуги по сильному загрязнению:Жидкости с высокой тенденцией к образованию накипи, коксованию или полимеризации, требующие регулярной механической очистки.
Технические преимущества и настройка
Тепловое расширение без напряжения- Плавающая трубная решетка не имеет ограничений, что позволяет пучку скользить в осевом направлении. Это устраняет термические усталостные трещины, распространенные в фиксированных конструкциях, когда ΔT превышает 60°C — параметр, утвержденный FEA в соответствии с разделом VIII ASME, приложение 4.
Полная ремонтопригодность- После снятия задней крышки и плавающей головки весь комплект можно вытащить. Внешние поверхности труб и внутренняя часть корпуса полностью доступны для водоструйной обработки или очистки щеткой, что невозможно при использовании пучков U-образных трубок (из-за ограничений по радиусу изгиба).
Коррозионная стойкость- Трубки SA‑213 TP316L обладают доказанной устойчивостью к хлоридам (до 2000 ppm) и широкому диапазону pH, а низкое содержание углерода (≤0,035%) предотвращает межкристаллитную коррозию после сварки.
Настраиваемые параметры (все в пределах проектных ограничений ASME):
  • Расчетное давление: 0,1–30 МПа (изб.)
  • Расчетная температура: от -100°C до +550°C.
  • Материалы корпуса: углеродистая сталь (SA‑516), легированная сталь, нержавеющая сталь (304/316L), дуплекс (2205).
  • Материалы трубок: нержавеющая сталь, углеродистая сталь (SA‑179), титан, медь-никель (C70600), никелевые сплавы (Incoloy 825).
  • Типы TEMA: AES, AET или другие варианты с плавающей головкой.
  • Расположение перегородок: односегментное, двухсегментное или спиральное для оптимизации скорости поперечного потока.
Часто задаваемые вопросы
Вопрос: В каких случаях теплообменник с плавающей головкой предпочтительнее фиксированной трубной решетки или U-образной трубки?
A: Укажите плавающий напор, когда ΔT со стороны корпуса превышает примерно 60°C И ожидается загрязнение со стороны корпуса. Фиксированная трубная решетка не может выдержать большое расширение; Пучки U-образных трубок не подлежат механической очистке на внешней стороне изгибов.
Вопрос: Что отличает TEMA AES от конструкций с плавающей головкой AET?
О: AES использует разрезное опорное кольцо для фиксации прокладки; В AET используется сквозная плавающая головка. AES чаще встречается при умеренном давлении; AET выбирается, когда крышка плавающей головки должна быть полностью снята, не повреждая корпус.
Вопрос: Что юридически подтверждает штамп ASME U?
Ответ: Он удостоверяет, что конструкция, материалы, изготовление, сварка, неразрушающий контроль и гидроиспытания судна полностью соответствуют стандарту ASME, раздел VIII, разд. 1. Штамп, проставленный уполномоченным инспектором, является обязательным условием для закупок в большинстве юрисдикций и для страхования.
Вопрос: Можно ли снять пучок труб, не отсоединяя трубопроводы со стороны корпуса?
О: Да – после снятия крышки заднего канала и крышки плавающей головки пучок выдвигается в осевом направлении, оставляя все патрубки и трубопроводы со стороны корпуса неповрежденными.
Вопрос: Какие методы неразрушающего контроля являются обязательными для теплообменников с плавающей головкой ASME U Stamp?
A: Раздел VIII ASME требует RT всех стыковых сварных швов (согласно UW-11), UT листов и поковок (согласно UG-93) и PT/MT поверхностных сварных швов. Дополнительные неразрушающие испытания (например, PMI, испытание на твердость) могут быть добавлены по спецификации пользователя.
Для получения подробных технических паспортов, 3D-моделей или коммерческого предложения, адаптированного к условиям вашего процесса, свяжитесь с Yuhong Group Co., Ltd. напрямую по адресу:vladimir@steelseamlesspipe.com.
ASME U Stamp Floating Head Heat Exchanger - Industrial manufacturing and design
