Высокоточный обменник сточных вод и индивидуальные решения для теплообменников
ВYuhong Group Co., Ltd., мы проектируем, проектируем и производим тяжелые сосуды под давлением, воздухоохладители и передовыеТеплообменникКак интегрированный производитель, мы поставляем как полное тепловое оборудование под ключКомбинированные обменники сточных вод для кормов (CFEE)- и высокоточные запасные компоненты, включая первоклассные трубки для теплообменников, специальные трубки и специальные трубки.
Для инженерных запросов или предложения по изготовлению на заказ, свяжитесь с нашей технической командой непосредственно поДжимми@steelseamlesspipe.com.
Что такое обменник сточных вод для кормов (CFEE)?
А.Обменник сточных вод питания(часто называемый комбинированным обменником сточных вод или CFEE) является критическим высоко давлениемТеплообменник TEMAшироко используется в гидроперерабатывающих установках, гидрокрекерах, каталитических реформаторах и системах гидрообработки.
Его основная тепловая цель - восстановление тепла: обмен тепловой энергией между горячим реакционным стоком, выходящим из реактора, и холодной входящей смесью питания.Прегрев питания реактора с использованием отработанного тепла из стока, система значительно сокращает нагрузку на печь, снижает эксплуатационное потребление топлива и снижает глобальные выбросы углерода.
Из-за экстремальных условий работы, связанных с высоким парциальным давлением водорода, повышенной температурой и коррозионным сероводородом (H2S),Эти обменники требуют бескомпромиссных стандартов в металлургическом отборе, целостность сварки и точная инженерия компонентов.
Полное оборудование и возможности замены компонентов
Независимо от того, модернизируете ли вы существующую гидроперерабатывающую цепь или строите новый блок обработки, Yuhong Group поставляет как полномасштабное оборудование, так и прямые запасные части:

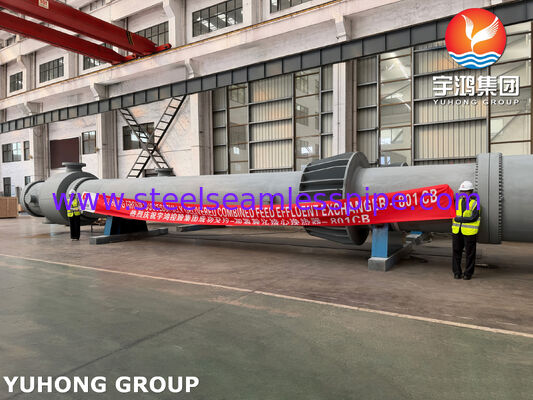

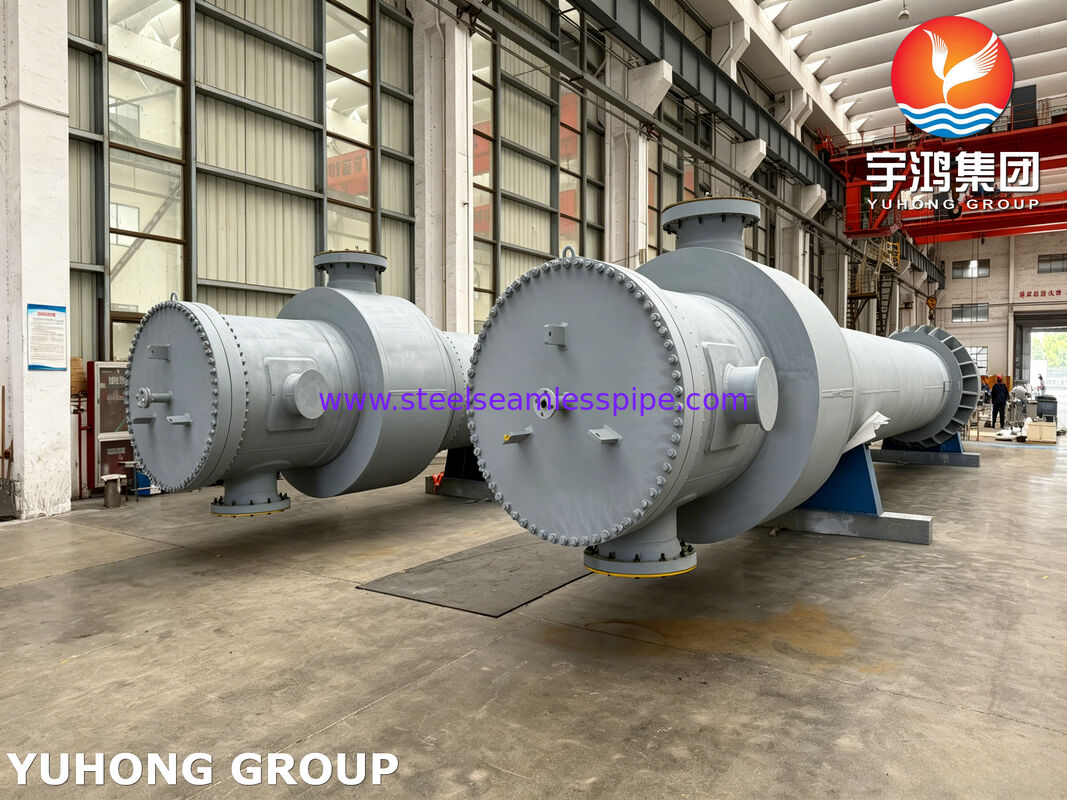

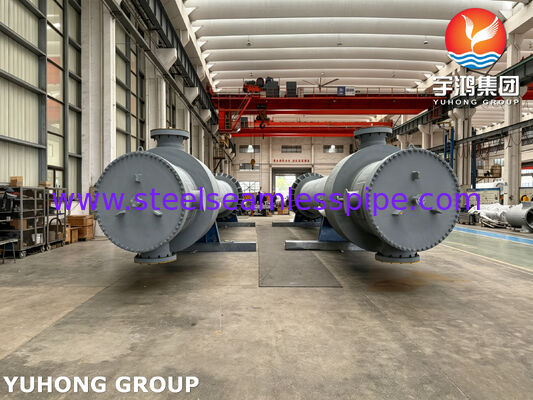

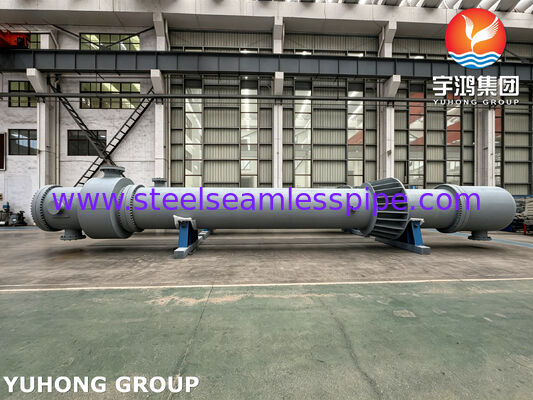

1. Полностью изготовленные теплообменники для оболочек и труб
-
Конфигурации TEMA: конструкции корпусов и труб высокого давления, соответствующие требованиям TEMA (тип BHE, DEU, EMU и т.д.) и ASME раздел VIII Div. 1 & Div. 2.
-
Удалённые уплотнители: Закрытия заднего забора, уплотнения диафрагмы и специальные конструкции болтовых фланцев, предназначенные для водородного обслуживания под высоким давлением.
2Высокопроизводительные трубные узлы и специальные трубки
Мы производим и интегрируем высококачественные цепные и сварные трубы:
-
Бесшовная трубка из нержавеющей стали: Аустенит (304L, 316L, 321H, 347H) и классы Duplex/Super Duplex (S31803, S32750) обеспечивают исключительную устойчивость к коррозии политионной кислоты и коррозии влажной H2S.
-
Никелевая сплавная трубка: Inconel 600/625, Incoloy 800/825, Hastelloy C276 и Monel 400 для тяжелой высокой температуры, водорода под высоким давлением и кислотных газовых атмосфер.
-
Труба из медного сплава: Адмиралтейская латунь, CuNi 90/10 и CuNi 70/30 трубы, предназначенные для охлаждения водяных цепей и не коррозионных процессов потоков.
-
Пинная трубка: экструдированные, высокоплавкие, низкоплавкие и зубчатыеПинная трубкаконфигурации, предназначенные для расширения внешней поверхности, повышения коэффициента теплопередачи и максимизации тепловой эффективности в воздушно-охлаждаемых и газофазных теплообменниках.
-
Труба печи и труба теплообменника: Высококачественные бесшовные трубки, предназначенные для интенсивного теплового цикла, стойкости к ползучему движению и высокоточных циклов печи или ребойлера.
Компоненты и технические функции центрального теплообменника
Чтобы помочь командам по техническому обслуживанию, подрядчикам EPC и специалистам по закупкам в поиске запасных частей, в следующей таблице представлены основные внутренние компоненты, их инженерные функции,и материальные пожертвования:
| Наименование компонента |
Ключевая техническая функция |
Инженерные материалы |
| Сборник труб для теплообменника |
Тепловое ядро обменника; передает тепло между процессовыми жидкостями при сохранении полного разделения жидкостей. |
Бесшовная трубка из нержавеющей стали,Никелевая сплавная трубка,Труба из медного сплава,Пинная трубка |
| Таблица теплообменника |
Тяжелокованный конструктивный диск, который закрепляет трубы теплообменника, выдерживает дифференциальное давление и изолирует жидкости со стороны оболочки и трубы. |
Кованая углеродистая сталь, покрытая сталь (SA266 + SS316L/Incoloy 825), Монель, нержавеющая сталь |
| Баффлы и подпорные пластины |
Направляет поток жидкости через пучок трубы, чтобы максимизировать турбулентность и теплопередачу, предотвращая вибрацию трубы, вызванную потоком. |
Углеродистая сталь, нержавеющая сталь (304L/316L), двойная нержавеющая сталь |
| Главы каналов и оболочек |
"Грузовые" устройства, специально разработанные или модифицированные для использования в процессе испытаний. |
Тяжелая стеклянная углеродистая сталь (SA516 Gr 70), сплавная сталь (SA387 Gr 11/22), нержавеющая сталь |
| Прокладки и уплотнительные кольца |
Обеспечивает герметичность без утечек при экстремальном тепловом цикле и высоком частичном давлении водорода. |
Октагональные/овальные кольцевые суставы (RTJ), спиральные прокладки, твердые металлические диафрагмы |
Основные технические особенности и инженерные преимущества
-
Высокая тепловая эффективностьИнженерные устройства труб и оптимизированная ширина баффла обеспечивают максимальный коэффициент восстановления тепла при минимальном падении давления.
-
Устойчивость к высокотемпературной атаке водорода (HTHA): Строгий контроль материалов, соблюдающий рекомендации по кривой Нельсона (API 941) для устранения рисков разрушения водорода.
-
Точная обработка CNC трубных листов: Ультраточное бурение отверстий и канавки обеспечивают оптимальное расширение труб, предотвращая микроутечки в критических высокоточных соединениях.
-
Неразрушительные испытания (NDT): 100% рентгенографические испытания (RT), ультразвуковые испытания (UT), гидростатические испытания давления и идентификация положительного материала (PMI), проведенные на всех компонентах, удерживающих давление.
Основные знания и инженерное руководство для покупателей
При выборе или заменеКомбинированный обменник сточных вод для кормов (CFEE)или покупка запаснойСборники труб для теплообменников, инженеры и сотрудники закупок должны оценить несколько критических операционных факторов:
1. Осаждение и борьба с коррозией солей аммония
В гидроочистителях аммиак (NH3) и сероводород (H2S) объединяются для образования солей бисульфида аммония (NH4HS), по мере снижения температуры в потоке сточных вод.
-
Инженерная записка: Для предотвращения кристаллизации соли, сильной локальной коррозии при невысоком уровне отложения и прокладки труб необходимо установить надлежащие температурные профили и точки впрыска воды для мытья.Никелевая сплавная трубкаили DuplexБесшовная трубка из нержавеющей сталив зоне конденсации резко продлевает срок службы оборудования.
2- Целостность суставов труб под тепловым циклом
Обменники сточных вод подвергаются сильному термическому дифференциалу расширения между высокотемпературным питанием и более холодными потоками сточных вод.
3Уменьшение вибрации
Высокие скорости жидкости на стороне оболочки могут вызывать вибрацию, вызванную потоком, что приводит к преждевременному раздражению труб или усталости в точках контакта с баффлом.
Почему выбрать группу Юхон?
-
Интегрированное производство: От производства цепей из необработанной стали до окончательной сборки тяжелых сосудов под давлением, мы контролируем каждый шаг цепочки поставок.
-
Глобальное соответствие: Построен в соответствии с международными стандартами ASME, TEMA, PED и ISO.
-
Изготовление по заказу: Полная настройка на основе тепловых таблиц, чертежей или спецификаций замены.
