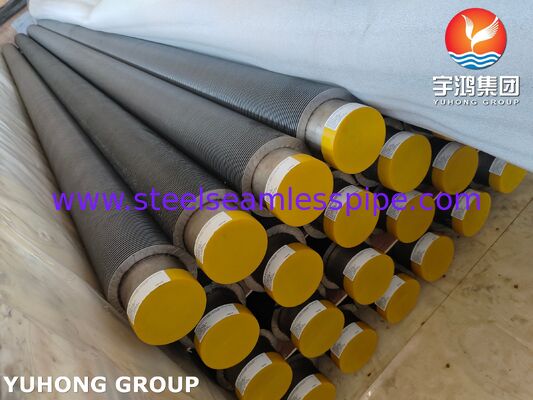

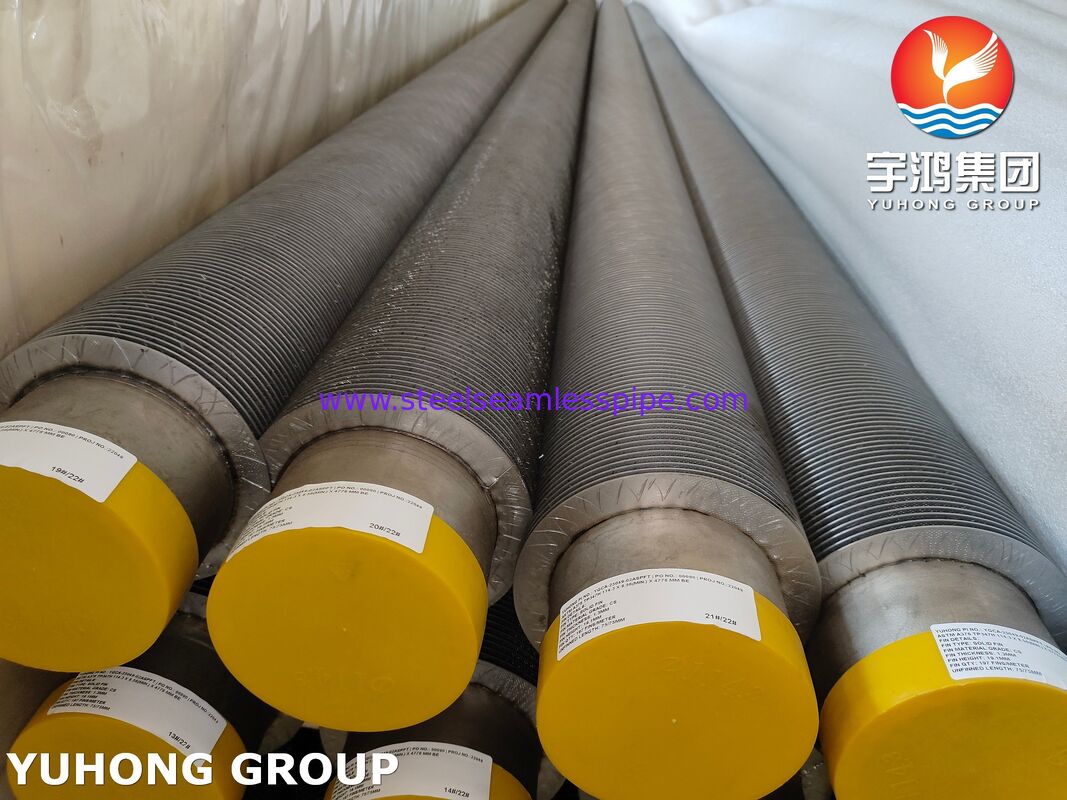

Высокочастотные сварные трубки с крыльями для электростанций
Обзор продукции
Нашвысокочастотные сварные трубки для электростанцийявляются инженерными теплопередающими компонентами, предназначенными для высокотемпературных котлов, восстановления тепла, супернагревателей, перегревателей, экономизаторов и других применений тепловой энергии.ТП347H аустенитный материал труб из нержавеющей стали,Эти трубы сочетают в себе отличную высокотемпературную прочность и коррозионную стойкость стабилизированной нержавеющей стали с улучшенной поверхностью теплопередачи, обеспечиваемой непрерывно сварными плавниками..
TP347H - это ниобиево-стабилизированная аустенитная нержавеющая сталь, разработанная для работы при повышенной температуре.Его стабильная химическая структура помогает снизить риск межзернистой коррозии, связанной с сенсибилизациейВ то время как его высокое содержание хрома и никеля обеспечивает хорошую устойчивость к окислению и коррозионной среде.TP347H особенно подходит для труб, подвергающихся длительному воздействию повышенной температуры.
В теплопередающем оборудовании электростанции конструкция с крыльями значительно увеличивает внешнюю площадь теплопередачи по сравнению с простым трубкой такого же диаметра.Это позволяет конструкторам оборудования достичь требуемой тепловой нагрузки с более компактной поверхностью нагрева, в то время как высокочастотный процесс сварки обеспечивает непрерывное и механически надежное соединение между плавником и трубой.
Техническая примечание:TP347H обычно определяется в ASTM A213 для бесшовных труб для котлов/перегревателей/теплообменников и ASTM A249 для сваренных аустенитных котлов, перегревателей, теплообменников и конденсаторов.Точный стандарт труб, материалы плавков, размеры и требования к сварке должны быть подтверждены в соответствии со спецификацией проекта заказчика.
Ключевые преимущества
- Высокотемпературные характеристики:TP347H предназначен для работы при высоких температурах и обладает хорошей стойкостью к прополкам и окислению.
- Отличная коррозионная стойкость:Хромо-никелевая аустенитная нержавеющая сталь обеспечивает сильную устойчивость к многим высокотемпературным коррозионным средам.
- Стабилизация ниобия:Стабилизированная композиция помогает улучшить устойчивость к сенсибилизации при длительном воздействии повышенных температур.
- Высокая эффективность теплопередачи:Плитки обеспечивают значительно большую площадь внешней поверхности, чем простые трубы.
- Непрерывное прикрепление плавника к трубке:Высокочастотная сварка создает постоянную связь вдоль всей длины трубы.
- Подходит для компактных теплообменников:Увеличение площади поверхности может уменьшить требуемый отпечаток поверхности теплопередачи.
- Хорошая механическая целостность:Правильно контролируемая сварка крыльца минимизирует разрывы между крыльцом и трубой, которые в противном случае могли бы увеличить тепловое сопротивление.
- Подходит для производства электроэнергии:Подходит для котлов, супернагревателей, перегревателей, оборудования для восстановления отработанного тепла и других высокотемпературных систем теплопередачи.
Типичные применения в электростанциях
TP347H высокочастотные сварные трубки с плавниками могут быть поставлены для различных применений теплопередачи для генерации электроэнергии, включая:
1. Сверхнагреватели
Сверхнагреватели работают при высоких температурах и требуют труб с хорошей устойчивостью к окислению, прочностью к ползучему движению и долгосрочной стабильностью измерений.TP347H подходит для выбранных высокотемпературных супернагревателей.
2. Отопители
Трубки перегревателя подвергаются повторному воздействию высокотемпературной пары и газов сгорания.Сочетание высокотемпературных возможностей TP347H и увеличенной площади поверхности оперения может обеспечить эффективное решение для восстановления тепла и управления температурой пара.
3Экономайзеры
Проводки с перепонками могут увеличить площадь поверхности теплопередачи на газовой стороне экономайзера, помогая восстановить разумное тепло из выхлопных газов и улучшить общую эффективность котла.Выбор материала должен основываться на фактической температуре газа, условия коррозии, точки росы и требования к конструкции.
4Системы восстановления отходов тепла
Высокочастотные сварные трубы с плавниками могут использоваться в котлах отработанного тепла и оборудовании для восстановления тепла, где требуется высокая эффективность передачи тепла с газовой стороны и надежное прикрепление плавника трубы.
5. секции восстановления тепла котла
Технология применима к отдельным секциям восстановления тепла, где требуется увеличение площади передачи тепла без пропорционального увеличения общего размера оборудования.
Производственный процесс
Наши высокочастотные сварные трубки изготавливаются с использованием контролируемой подготовки труб, формования плавников, высокочастотного сварки, измерения и окончательной проверки.
Типичная производственная последовательность включает:
- Подготовка трубПроверяется точность размеров трубки TP347H и состояние поверхности.
- Приготовление фин-стриповМатериал для плавника выбирается в зависимости от температуры, коррозии, теплового расширения и требований проекта.
- Формирование плавников️ Линейка имеет форму, соответствующую указанной геометрии плавника.
- Высокочастотная сваркаВысокочастотная электрическая энергия генерирует локализованное тепло на интерфейсе плавника с трубой, что позволяет плавнику непрерывно сварляться с трубой.
- Мониторинг сваркиПараметры сварки, такие как частота, мощность, скорость линии и условия контакта, контролируются для поддержания постоянного прикрепления.
- Размер лопаток и трубПроверяется, насколько трубка высока, выровнена, прямая и имеет общие размеры.
- Окончательная проверка и испытания- Готовый продукт проходит соответствующие измерения, визуальные, материальные, целостность сварки и неразрушающие исследования в соответствии со спецификацией закупки.
The high-frequency welding process is particularly valuable for finned tubes because a continuous fin-to-tube connection can provide better thermal conductivity than mechanically attached fins where an air gap may develop between the fin and tube.
Общие размеры труб и плавников
Размеры могут быть настроены в соответствии с требованиями к конструкции теплообменника.
| Параметр |
Типичный диапазон |
| Внешний диаметр трубы |
120,7 ∼ 63,5 мм |
| Толщина стенки трубы |
1.5·6.0 мм |
| Общая длина трубы |
До примерно 18 м, в зависимости от требований к оборудованию и транспортировке |
| Высота плавника |
6 ̊25 мм |
| Толщина плавника |
00,8 ≈ 2,5 мм |
| Плечевой пик |
Приблизительно 2,0×10,0 мм |
| Соотношение переплетения |
Примерно в 2 ‰ 10 раз больше внешней площади голый трубки |
| Конфигурация лопастей |
Профили твердые, зубчатые или другие инженерные |
| Материал плавников |
Нержавеющая сталь, углеродистая сталь, низколегированная сталь или другие указанные сплавы |
Это...типичные инженерные диапазоны, а не универсальные требования ASTMОкончательные размеры должны быть установлены в соответствии с расчетом теплопередачи, допустимым падением давления, скоростью газа, рабочей температурой, тепловым расширением, расположением трубки-листа,и чертежи клиентов.
Для проектов электростанций обычно поставляемые размеры труб могут включать приблизительно25.4 мм, 31,8 мм, 38,1 мм, 44,5 мм, 50,8 мм и 63,5 мм наружного диаметра, с учетом требований проекта.
TP347H Химический состав
TP347H - это стабилизированная аустенитная нержавеющая сталь.
| Элемент |
Требование TP347H, % |
| Углерод (С) |
0.04 ‰0.10 |
| Манган (Mn) |
2.00 максимум. |
| Кремний (Si) |
1.00 максимум. |
| Фосфор (P) |
0.045 максимум. |
| Сера (S) |
0.030 максимум. |
| Хром (Cr) |
17.0 ¢19.0 |
| Никель (Ni) |
9.0 ¢ 13.0 |
| Молибден (Mo) |
Не уточняется |
| Ниобий (Nb) |
8 × C минимум до 1,10 максимум. |
| Железо (Fe) |
Баланс |
Показана выше композиция TP347H соответствует общеизданным требованиям ASTM для труб TP347H.
Добавление ниобия является важной характеристикой TP347H. Ниобий стабилизирует углерод и помогает уменьшить чувствительность к карбиду хрома при воздействии повышенной температуры.Это делает TP347H привлекательным для применения в высокотемпературных котлах и теплообеспечении.
TP347H Механические свойства
Типичные минимальные механические требования к трубам TP347H при комнатной температуре включают:
| Недвижимость |
Требование |
| Прочность на растяжение |
515 МПа в минуту. |
| Устойчивость добычи |
205 МПа в минуту. |
| Удлинение в 50 мм |
35% минус. |
| Твердость |
192 HBW / 200 HV максимум; 90 HRB максимум. |
Эти значения соответствуют общепринятым требованиям к трубам TP347H.
Фактические механические свойства готовой трубы с оперением зависят от условий изготовления трубы, тепловой обработки, холодной обработки, процесса сварки, габаритов и применимого стандарта продукции.
Качество высокочастотных сварных плавников
Качество сварки из лопаток в трубку имеет решающее значение для производительности поверхности для теплопередачи.
- Постоянное прикрепление плавников
- Однородная сварка по длине трубы
- Контролируемое проникновение сварки
- Устойчивый отклонение плавников
- Правильная высота и толщина плавников
- Низкая непрерывность сварки
- Правильное выравнивание от трубки до плавников
- Контролируемый вход тепла
- Минимальное тепловое искажение
- адекватная механическая прочность крепления
Для высокотемпературных электростанций материал плавника и параметры сварки должны быть выбраны с учетом разницы в тепловом расширении между трубой и плавником.
Проверка и испытания
В зависимости от спецификации закупки, применения и применимого стандарта труб, инспекция может включать:
Химический анализ
Положительная идентификация материала или лабораторный химический анализ могут быть выполнены для проверки состава сплава TP347H. PMI особенно полезен для подтверждения хрома, никеля,и нержавеющей стали, содержащей ниобий.
Испытания на протяженность
Испытания на прочность проверяют максимальную прочность на прочность, прочность на прочность и удлинение.
Испытание твердости
Испытания твердости Rockwell, Brinell или Vickers могут быть выполнены в соответствии с применимой спецификацией.
Гидростатические испытания
Испытание гидростатического давления может быть применено к трубе в соответствии с применимой спецификацией труб и требованиями заказчика.
Вихревое течение / неразрушающее электрическое испытание
Неразрушающее электрическое испытание может быть использовано для обнаружения непрямых соединений, которые могут повлиять на целостность труб.требует, чтобы каждая трубка проходила либо неразрушающее электрическое испытание, либо гидростатическое испытание.
Испытание сглаживания
Испытания на сглаживание оценивают пластичность труб и устойчивость к деформации и являются частью стандартных требований к испытаниям для применимых аустенитных труб.
Испытание сжигания
Если это требуется применимой спецификацией трубы, то испытание с помощью огня оценивает способность трубы выдерживать контролируемое расширение без трещин.

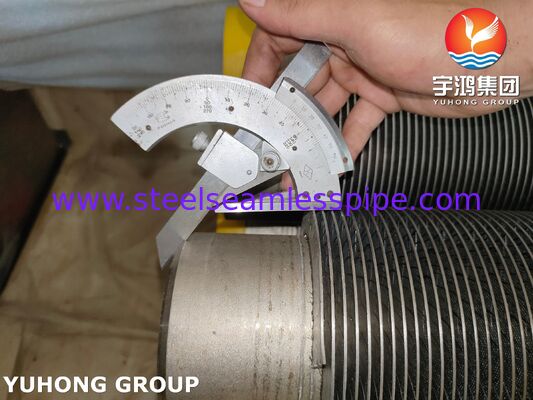

Визуальная и размерная проверка
Завершенные трубки с плавниками проверяются на наличие:
- Внешний диаметр трубы
- Толщина стенки
- Длина трубы
- Высота плавника
- Толщина плавника
- Плечевой пик
- Выравнивание лопаток
- Прямая
- Состояние поверхности

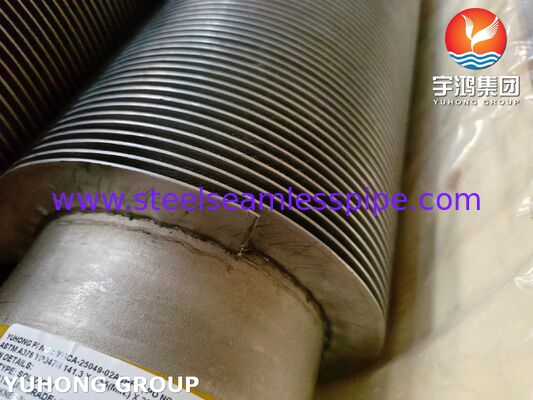

- Внешний вид сварки из крыльца в трубку
Испытание целостности сварки с крыльями
В зависимости от спецификации проекта, качество сварки с крыльца на трубку может оцениваться путем визуального осмотра, измерения, разрушительного отбора проб, металлографического исследования,или испытания на прочность механических связей.
Дополнительные методы НДТ могут быть предоставлены, если это требуется заказчиком или технической спецификацией.
Применимые стандарты
Точная стандартная комбинация должна быть подтверждена до закупки.
- ASTM A213/A213M- Бесшовные ферритовые и аустенитовые котлы из сплава стали, сверхнагреватели и теплообменники.
- ASTM A249/A249MСварные котлы из аустенитной стали, нагреватели, теплообменники и конденсаторы.
- ASME SA213- эквивалентная спецификация ASME, обычно используемая для котлов, нагревателей и теплообменников.
- ASME SA249Спецификация ASME для сварных аустенитных котлов, сверхнагревателей, теплообменников и конденсаторных труб.
ASTM подтверждает, что A213 охватывает бесшовные ферритовые и аустенитовые котлы из сплавов стали, сверхнагреватели и трубы для теплообменников,в то время как A249 охватывает сварные аустенитовые трубы и специально идентифицирует TP347H как высокотемпературный класс.
Почему выбирают ТП347H для производства электроэнергии?
Оборудование электростанции для передачи тепла должно работать надежно при высоких температурах, тепловых циклах, окислении, коррозии, вибрациях и длительных периодах работы.TP347H предлагает сочетание австенитной и нержавеющей стали, высокотемпературная прочность и стабилизация ниобием.
В сочетании с высокочастотными сварными плавниками трубка обеспечивает значительно расширенную поверхность теплопередачи при сохранении непрерывного соединения между плавником и трубкой.Это делает конструкцию особенно полезной, когда проектировщикам нужна высокая производительность теплопередачи с газовой стороны в контролируемом оболочке оборудования.
Правильный выбор материала остается важным: рабочая температура, давление пара, химические свойства дымовых газов, характеристики пепла, воздействие серы/хлорида, тепловой цикл, материал плавления,и срок службы конструкции должны быть рассмотрены перед выбором TP347H.
Доступная настройка
Мы можем изготовить высокочастотные сварные трубки с плавниками в соответствии с чертежами клиентов и требованиями теплопередачи, в том числе:
- Материал труб: TP347H
- ОД труб и толщина стенки
- Материал плавников
- Высота плавника
- Толщина плавника
- Плечевой пик
- Профиль плавника
- Голые концы
- Длина трубы
- Длина плавника
- Соотношение переплетения
- Требования к сварке
- Обработка поверхности
- Требования к инспекции и испытаниям
- Требования к упаковке и маркировке
Резюме продукта
Высокочастотные сварные трубки с оперением TP347Hявляются высокопроизводительными теплопередающими компонентами, разработанными для требовательных применений в области производства электроэнергии и восстановления тепла при высоких температурах.Их сочетание высокотемпературных свойств TP347H и непрерывно сваренной конструкции плавника обеспечивает эффективное решение для увеличения площади теплопередачи, повышение тепловой эффективности и оптимизация размера теплообменника.
Для электростанций, требующих надежных поверхностей теплопередачи в супернагревателях, перегревателях, экономайзерах, системах рекуперации отработанного тепла и других высокотемпературных оборудованиях,TP347H высокочастотные сварные трубки с плавниками могут быть спроектированы для удовлетворения специфических термических требований, механические, размерные и инспекционные требования.
