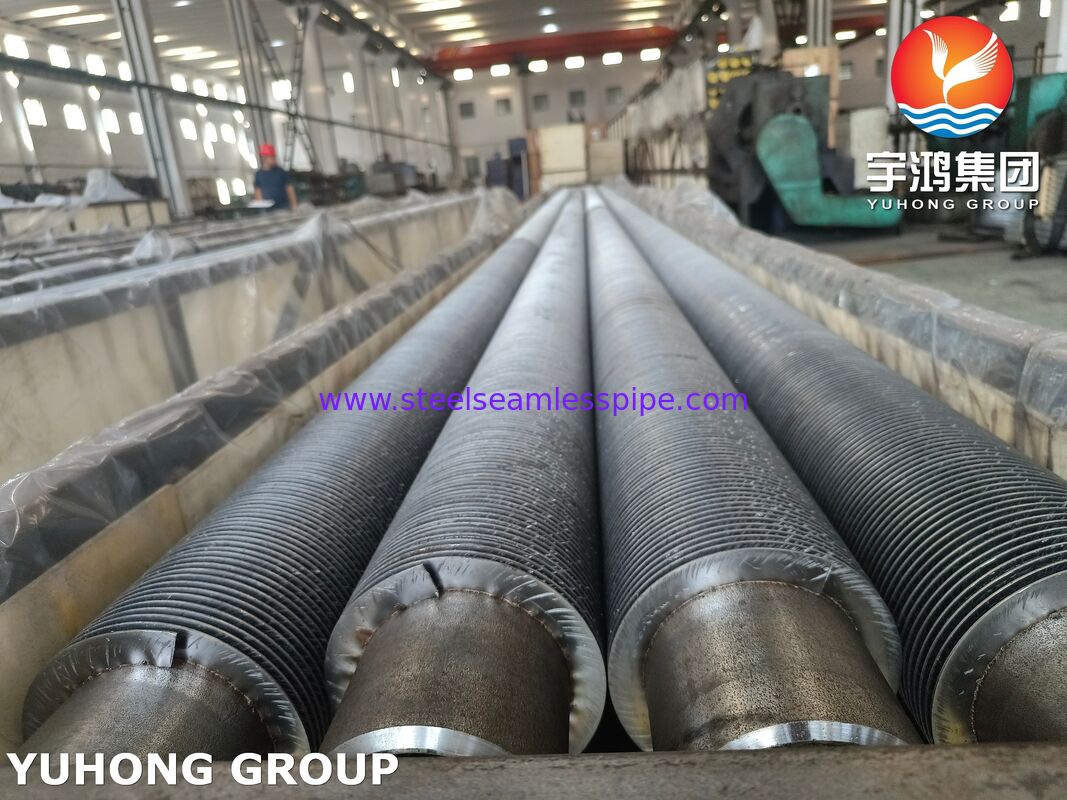

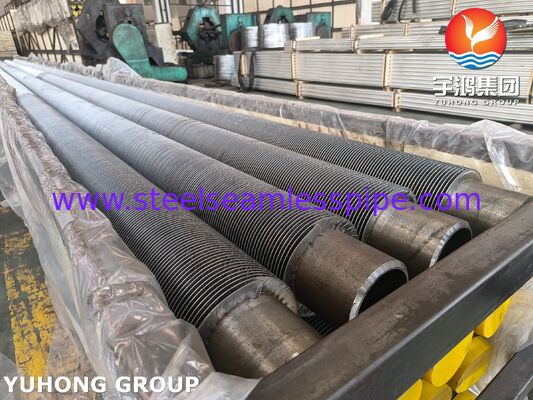

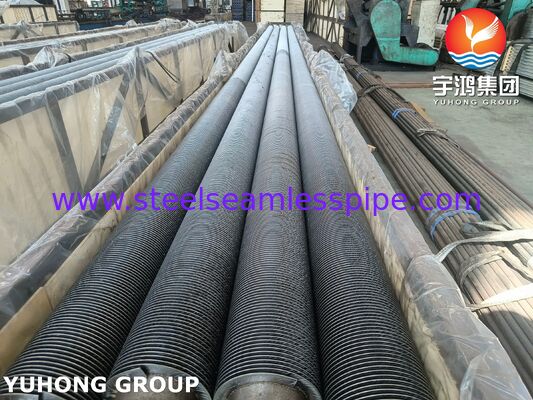

Ребристые трубы ASTM A335 P22 HFW для экономайзеров

АСТМ A335 P22 высокочастотные сварные трубы с плавникамиЭто инженерные трубы для передачи тепла, предназначенные для высокотемпературных экономайзеров, секций восстановления тепла котлов, систем HRSG и оборудования для восстановления промышленного тепла отходов.Труба из сплавной стали P22и непрерывно сварных плавников,Эти трубы обеспечивают значительно большую поверхность внешней теплопередачи, чем обычные трубы, сохраняя при этом надежные механические и тепловые характеристики в сложных условиях эксплуатации..

ASTM A335 P22 представляет собой сплав хрома-молибдена, содержащий приблизительно20,25% хрома и 1% молибденаЕго высокотемпературная прочность, окислительность,и устойчивость к тепловой деградации делают его особенно подходящим для применения в котлах и для восстановления тепла, где обычные трубы из углеродистой стали могут не обеспечивать достаточную температурную способность.

Высокочастотный процесс сварки создает непрерывную металлургическую связь между лентой и поверхностью трубы.Это обеспечивает эффективную передачу тепла от горячего дымового газа в рабочую жидкость внутри трубы при сохранении хорошей стойкости к вибрации и повторного теплового цикла.

Для экономизаторов трубки с крыльями P22 HFW в основном используются для восстановления чувствительного тепла из отработавших газов котла и передачи его в воду питания или другую технологическую жидкость.Это уменьшает расход топлива., повышает эффективность котла и снижает температуру выпускаемых дымовых газов.

Экономизатор теплопередачи в значительной степени зависит от доступной площади поверхности и температуры дымовых газов.Плитка с оперением увеличивает внешнюю площадь теплопередачи без необходимости пропорционального увеличения длины трубы или отпечатка оборудования.

СочетаниеМатериал труб ASTM A335 P22 + конструкция высокочастотного сварного плавникапредлагает несколько преимуществ:

• Способность к эксплуатации при высоких температурах
• Улучшенная устойчивость к окислению и термической деградации
• Высокая площадь внешней теплопередачи
• Эффективная теплопередача с газовой стороны
• Сильное прикрепление плавника к трубке
• Хорошая устойчивость к тепловому циклизму
• Подходит для высокотемпературных котельных с дымовым газом
• Конструкция компактного экономизатора
• Улучшенная эффективность восстановления тепла
• Долгий срок службы при правильном проектировании и эксплуатации

P22 особенно полезен в секциях экономайзеров, подверженных относительно высокой температуре дымовых газов или тяжелым термическим условиям.

АСТМ A335 P22 HFW трубы с плавниками используются в основном в:

Это основное применение: трубки с плавниками восстанавливают тепло из дымовых газов котла и используют его для предварительного нагрева питательной воды котла до того, как вода попадает в систему генерации пара.

Р22 проводные трубы могут использоваться в выбранных высокотемпературных секциях для восстановления теплагенераторы пара для восстановления тепла (HRSG)где требуется высокотемпературная трубка из легированной стали.

Промышленные объекты могут использовать трубы с крыльями P22 HFW для восстановления энергии от горячих выхлопных газов, генерируемых печами, технологическим оборудованием, двигателями, турбинами и другими высокотемпературными системами.

Они подходят для теплопередающих секций в коммунальном и промышленном оборудовании для производства электроэнергии, где требуется высокая температурная прочность и надежное восстановление тепла.

Приложения включают нефтеперерабатывающие, нефтехимические, химические, металлургические и другие промышленные установки, требующие восстановления тепла из горячих выхлопных газов.

Рыбка с плавниками P22 HFW обычно состоит из:

Труба из сплавной стали P22 → высокочастотный сварный плавник → непрерывная поверхность для передачи тепла с плавниками

В отличие от механически смонтированных устройств с крыльями, сварка с крыльями производится с помощью высокочастотного электрического сопротивления.сварное соединение обеспечивает сильный и непрерывный путь теплопередачи между трубкой и плавником.

В зависимости от конструкции экономайзера клиенты могут задать различные комбинации:

• Внешний диаметр трубы
• Толщина стенки трубы
• Высота плавника
• Толщина плавника
• Плечевой пик
• Конфигурация лопастей
• Длина лопаток

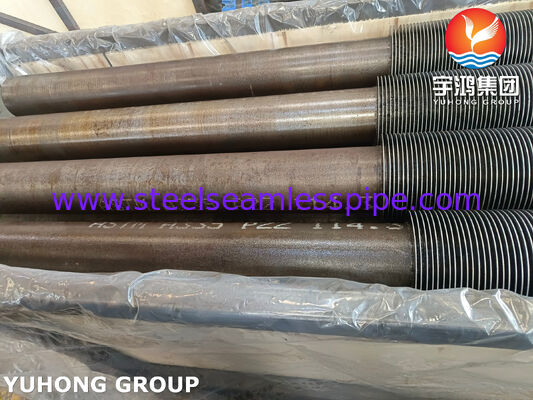

• Голые концы труб
• Материал плавников
• Материал труб
• Требования к сварке из крыльца в трубку

Окончательные размеры всегда должны устанавливаться в соответствии с тепловой конструкцией экономизатора, требованиями к давлению, скоростью газа, условиями загрязнения и применимой спецификацией проекта.

Типичные размеры труб включают:

Общие диаметры труб, такие как25.4 мм, 31,8 мм, 38,1 мм, 44,5 мм, 50,8 мм, 57 мм и 63,5 мммогут быть изготовлены в зависимости от дизайна экономизатора заказчика.

Эти значения представляют собой репрезентативные производственные диапазоны, а не фиксированные требования ASTM A335.Точные размеры труб и плавников должны быть подтверждены согласно утвержденному инженерному чертежу и спецификации закупок..

ASTM A335 P22 представляет собой ферритное сплав-сталь, содержащая хром и молибден для работы при повышенной температуре.

Содержание хрома повышает устойчивость к окислению и коррозии при повышенной температуре, в то время как молибден способствует высокой температуре прочности и устойчивости к ползучему.

Указанный выше химический состав следует проверить по применимому выпускуASTM A335/A335Mи специальный сертификат материала, поставляемый с продуктом.

Типичные минимальные механические требования для ASTM A335 P22 включают:

Фактические механические свойства могут превышать установленные минимальные значения в зависимости от условий производства и тепловой обработки.

Для экономизаторов the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.

Плитка с плавниками непрерывно прикрепляется к трубе P22 с помощью высокочастотного сварного процесса.

Во время сварки высокочастотный электрический ток производит локальное нагревание на интерфейсе плавника-трубы. Затем накладывается давление для установления непрерывного сварного соединения.

Производственный процесс обычно включает:

1. Подготовка трубки P22
2. Очистка поверхности
3. Приготовление фин-стрипов
4. Намотка спиральных плавников
5. Высокочастотное отопление
6. Сварка под постоянным давлением
7. Контроль размеров
8. Проверка связей "плавник-труба"
9. Окончательное выпрямление и отделка
10. Проверка и испытания
11. Маркировка и упаковка

Правильные параметры сварки имеют важное значение, поскольку чрезмерный вход тепла может негативно повлиять на материал трубы, а недостаточный вход тепла может привести к недостаточному сцеплению плавников.

Контроль качества должен охватыватьтрубка ASTM A335 P22ивысокочастотная сварная структура плавников.

В зависимости от спецификации закупки и применения испытания могут включать:

Положительная идентификация материала или лабораторный химический анализ могут быть использованы для проверки состава сплава P22.

Испытания на протяженность проверяют прочность на протяженность, прочность на протяженность и удлинение по применимой спецификации материала.

Испытание твердости может быть проведено для проверки состояния материала и консистенции при термической обработке.

Трубка может быть подвергнута гидростатическому испытанию в соответствии с применимой спецификацией ASTM, требованиями проекта или спецификацией покупателя.

Исследование вихревого тока может быть использовано для обнаружения определенных поверхностных и близких к поверхности непрямостей в трубе.

Ультразвуковое исследование может быть специфицировано для обнаружения внутренних или объемных непрекращающихся в материале трубы или области сварки.

Завариваемое соединение с плавниками должно быть проверено на предмет непрерывности, качества сцепления, недостаточного раздела, чрезмерной нерегулярности сварки, разделения и других дефектов.

К важным измерениям относятся:

• Слишком большая доза в трубке
• Толщина стенки
• Длина лопаток
• Высота плавника
• Толщина плавника
• Плечевой пик
• Выпрямление труб
• Длина голых концов
• Общая длина

Готовую трубу следует визуально осматривать на предмет повреждения поверхности, деформации плавника, неполной сварки, трещин, коррозии, чрезмерного окисления и других производственных дефектов.

Требования к испытаниям должны быть согласованы до производства, поскольку применимый план инспекции зависит от спецификации проекта заказчика и правил.

Сварные плавники увеличивают внешнюю площадь теплопередачи, что позволяет экономайзеру передавать больше тепла в относительно компактной установке.

П22 хром-молибденная сталь обеспечивает лучшие характеристики при высоких температурах, чем многие традиционные углеродистые стальные трубы.

Постоянная высокочастотная сварка создает надежное соединение между плавником и трубкой, повышая эффективность теплопередачи и устойчивость к механическим вибрациям.

Увеличенная площадь поверхности трубки позволяет разработчикам достичь требуемой работы по теплопередаче с более компактным банком труб.

Надлежащим образом изготовленные трубы с крыльями HFW могут выдерживать повторяющиеся циклы нагрева и охлаждения, встречающиеся в котлах и системах восстановления отработанного тепла.

Простая трубка обеспечивает теплопередачу в основном через внешнюю поверхность трубки..

Добавление плавников увеличивает площадь поверхности газовой стороны и, следовательно, помогает сбалансировать сопротивление теплопередачи.

Это делает трубки с крыльями HFW особенно привлекательными для:

Горячие дымовые газы → поверхность плавника → сварный интерфейс плавника/трубы → стенка трубы P22 → вода питания

Результатом является более эффективное использование имеющейся поверхности теплопередачи.

ASTM A335 P22 HFW трубы с плавниками особенно подходят для:

• Экономизаторы для высокотемпературных котлов
• Экономизаторы для промышленных котлов
• Системы котлов для производства электроэнергии
• Секции восстановления тепла HRSG
• Котлы для утилизации отработанного тепла
• Системы восстановления тепла в нефтеперерабатывающих заводах
• Восстановление тепла в нефтехимических процессах
• Восстановление тепла от выхлопных газов печи
• Высокотемпературные теплообменники из газа в жидкость

При окончательном выборе материала следует учитыватьТемпература дымовых газов, температура подаваемой воды, давление, коррозионная среда, содержание серы, характеристики пепла/погрязнения, тепловой цикл и срок эксплуатации.

В зависимости от проекта, настройка может включать в себя:

• Диаметр трубы и толщина стенки
• Высота плавника
• Плечевой пик
• Толщина плавника
• Конструкция плоских или зазубренных плавников
• Выбор материала для лопаток
• Протяженность труб с оперением и без оперения
• Конфигурация конца трубы
• Требования к сварке
• Уровень инспекции
• Требования к упаковке
• Сертификация материалов

Каждая партия продукции может быть снабжена соответствующей документацией о качестве, например:Сертификаты испытаний материалов, отчеты о измерениях, результаты механических испытаний, результаты химического анализа и применимые записи о неразрушающих испытаниях.

Для критически важных применений котлов и восстановления тепла контроль качества должен распространяться на весь производственный процесс, начиная с проверки входящей трубы P22 и заканчивая сваркой и окончательным осмотром.

Особое внимание следует уделить:

• Правильная идентификация материала P22
• Точность размеров труб
• Химический состав
• Механические свойства
• Состояние тепловой обработки
• Размеры лопаток
• Непрерывная сварка плавников
• Качество склеивания плавника с трубкой
• Состояние поверхности
• Прямая
• Окончательные допустимые габариты
• Отслеживаемость и документация

Этот подход помогает обеспечить, чтобы готовые трубы с оперением отвечали техническим требованиям требовательных экономизаторов.

АСТМ A335 P22 высокочастотные сварные трубы с плавникамиОни обеспечивают практическое сочетание высокотемпературной производительности легированной стали и высокоэффективной теплопередачи с помощью плавников.экономизаторы котлов, где они восстанавливают тепло из горячего дымового газа и переносят его в водосборную воду котла.

Их применение также может распространяться на:HRSG, котлы для восстановления отработанного тепла, электростанции, нефтеперерабатывающие заводы, нефтехимические установки и системы восстановления тепла промышленных печей.

Для проектов, требующих высокой теплопередающей мощности, компактных размеров оборудования и надежной работы при повышенных температурахP22 Высокоустойчивые трубки с оперением являются надежным решением для экономических поверхностей для теплопередачи.
