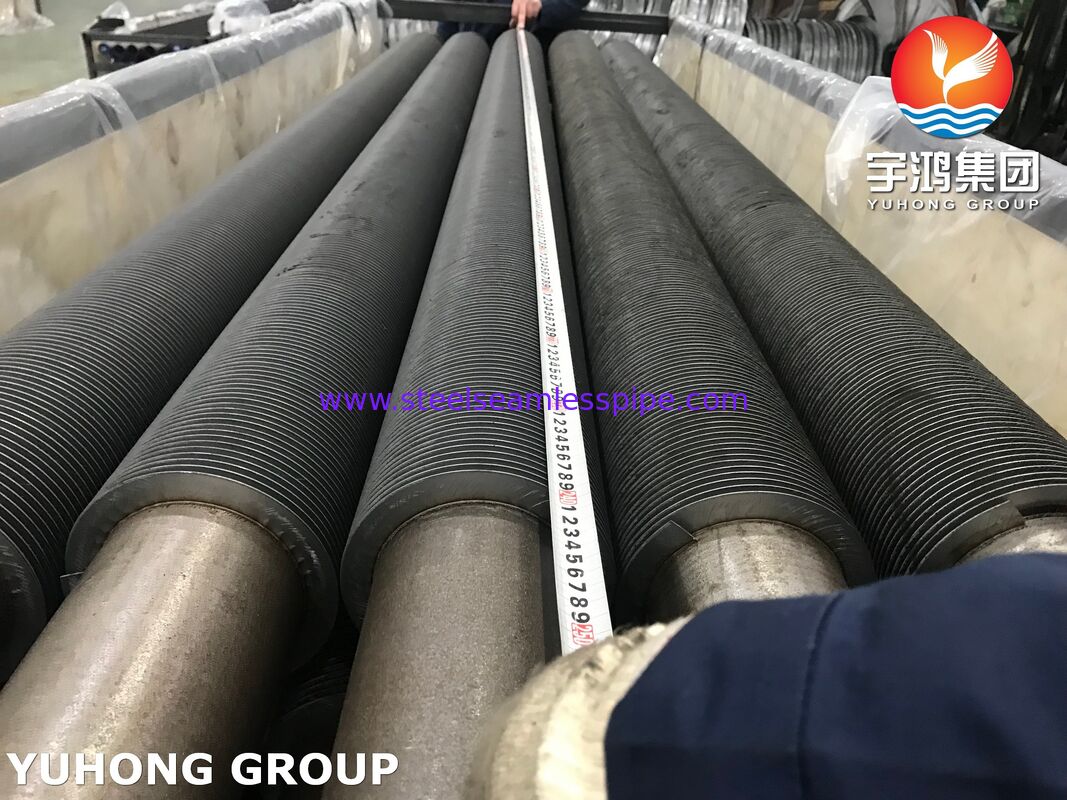

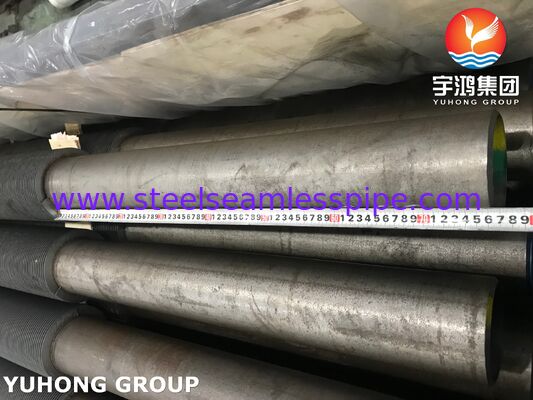

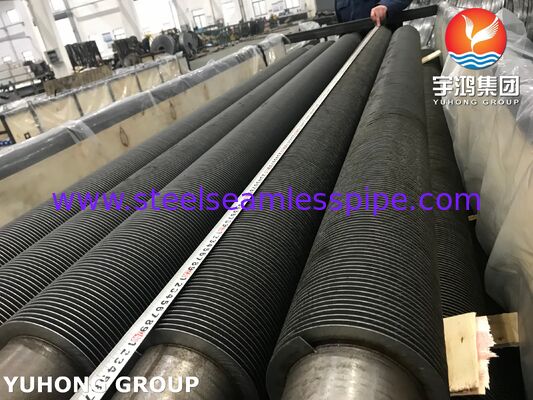

Высокочастотные сварные трубки для сверхнагревателей ASTM A213 T9

АСТМ A213 T9 высокочастотные сварные трубки с плавниками для сверхнагревателейявляются высокотемпературными теплопередающими компонентами, предназначенными для требовательных котлов, производства электроэнергии, утилизации отработанного тепла и промышленного отопления.АСТМ A213 Т9 из легированной сталив качестве основной трубы, в то время как плавники непрерывно сварятся на поверхность трубы с помощью высокочастотного процесса сварки электрическим сопротивлением.

T9 - этосталь из сплава хрома-молибденаСочетание хрома, молибдена, высокотемпературная прочность, устойчивость к окислению,и тепловая стабильность делает его подходящим для секций сверхнагревателей, подвергающихся воздействию горячих газов сгорания.

Структура высокочастотного сварного плавника значительно увеличивает внешнюю площадь теплопередачи по сравнению с голой трубкой.Это позволяет сверхнагревателю достичь эффективной передачи тепла с газовой стороны при сохранении компактной поверхности передачи тепла.

Для применения сверхнагревателей эти трубы могут быть изготовлены в соответствии с требованиями клиентаДиаметр трубы, толщина стенки, высота плавника, толщина плавника, расстояние между плавниками, длина трубы, конфигурация плавника и требования к материалу.

• Материал базовой трубы:ASTM A213 T9 / ASME SA213 T9
• Производство:Высокочастотные сварные оперения
• Применение:Сверхнагреватели котлов и оборудование для восстановления тепла при высоких температурах
• Способность к высокой температуре:Пригодные для работы при повышенной температуре
• Прикрепление к лопатке:Непрерывное высокочастотное сварное соединение
• Уровень теплопередачи:Увеличенная площадь внешней поверхности по сравнению с голыми трубками
• Механическая целостность:Сильное и непрерывное прикрепление плавника к трубке
• Настройка:Размеры труб и плавников могут быть изготовлены согласно чертежам или техническим спецификациям
• Проверка:Размерное, визуальное, целостность сварки, механическое и гидростатическое испытание в зависимости от обстоятельств

Сверхнагреватель переносит тепло из высокотемпературных дымовых газов на насыщенный или частично нагретый пар, производя более высокотемпературный нагретый пар для использования в нижней части турбины или процесса.

Поверхность теплопередачи должна выдерживать:

• Высокая температура газа
• Повышенные температуры труб металла
• Тепловой цикл
• Окислительные атмосферы сгорания
• Долгосрочное воздействие давления и температуры

ASTM A213 T9является выгодным в этой среде, поскольку его хромо-молибденовый сплав обеспечивает лучшую производительность при повышенных температурах, чем обычные трубы из углеродистой стали.

Ввысокочастотные сварные плавникиЭто позволяет достичь более высокой теплопередачи в относительно компактном устройстве сверхнагревателя.

ASTM A213 T9 HFW трубы с плавниками особенно подходят для:

Это...первичное применениеДля данного продукта трубки с крыльями T9 могут использоваться в конвекционных секциях сверхнагревателей, где горячие дымовые газы передают тепло в пар.

Они могут быть встроены в высокотемпературные и высоко давленные поверхности теплопередачи котлов, используемые в электростанциях.

Трубы с крыльями T9 могут использоваться при извлечении высокотемпературных выхлопных газов для получения или перегрева пара.

Они могут рассматриваться для выбранных высокотемпературных теплопередающих секцийгенераторы пара с рекуперацией тепла, с учетом требований конструктора HRSG к температуре, давлению, металлургии и сварке.

Процессуальные отрасли, требующие высокотемпературного производства пара, могут использовать трубки с плавниками из легированной стали в соответствующих секциях сверхнагревателя и рекуперации тепла.

Окончательные размеры должны всегда определяться конструкцией котла или теплообменника.

Для крупных промышленных проектовспециальные диаметры труб, толщины стен, размеры и длины плавков могут быть изготовлены в соответствии с чертежами заказчика и спецификациями проекта.

Общая конфигурация может состоять из:

ASTM A213 T9 трубка + карбоновые/легированные стальные плавники + непрерывное прикрепление HFW

Материал плавника должен быть выбран в соответствии стемпература дымовых газов, коррозионная среда, требования к тепловому расширению, процедура сварки и спецификация покупателя.

Следующие значения представляют собой типичные химические требования дляASTM A213 T9Для окончательного принятия следует использовать применимое издание стандарта и спецификации закупок.

ВСистема с сплавом Cr-MoХром способствует устойчивости к окислению, в то время как молибден улучшает прочность при высоких температурах и устойчивость к деформации.

Примечание:Химический состав должен быть проверен по точному ASTM A213/ASME SA213 выпуску, указанному в заказе.

Типичные минимальные механические требования ASTM A213 T9 включают:

Механические свойства обычно проверяются с использованием сертификатов испытаний материалов и применимых механических процедур испытаний.

Для фактических закупокПреимущество имеет последнее применимое издание ASTM/ASME и спецификация проектапо сравнению с общими значениями, указанными выше.

Плитка непрерывно прикрепляется к трубке T9 с помощью управляемоговысокочастотный процесс сварки сопротивления.

Во время производства:

1. Трубка Т9 подготовлена и осмотрена.
2. Полоска с плавниками точно расположена на трубке.
3. Высокочастотный электрический ток генерирует локальное тепло на контактном интерфейсе.
4. Применяется давление для создания непрерывной металлургической связи.
5. Сварную трубку охлаждают и выпрямляют по мере необходимости.
6. Оконченная труба проходит проверку размеров и качества сварки.
7. Трубки разрезают на требуемую длину и готовят к отправке.

В отличие от механически прикрепленных плавников, правильно изготовленные плавники HFW обеспечиваютнепрерывное прикрепление вдоль интерфейса плавник-труба, что важно для теплопроводности и долгосрочной надежности службы.

Контроль качества должен охватыватьАСТМ A213 Т9ис высокочастотным сварным креплением плавников.

Спектрометрический или другой подходящий химический анализ может быть использован для проверки состава сплава Т9.

Испытания на прочность проверяют требуемую прочность на прочность, прочность на прочность и удлинение материала основной трубы.

Испытание твердости может быть выполнено для проверки состояния материала и согласованности производства, когда это требуется применимой спецификацией.

Испытания гидростатического давления могут проводиться на базовых трубах или готовых комплектациях в соответствии с применимым стандартом ASTM/ASME и требованиями покупателя.

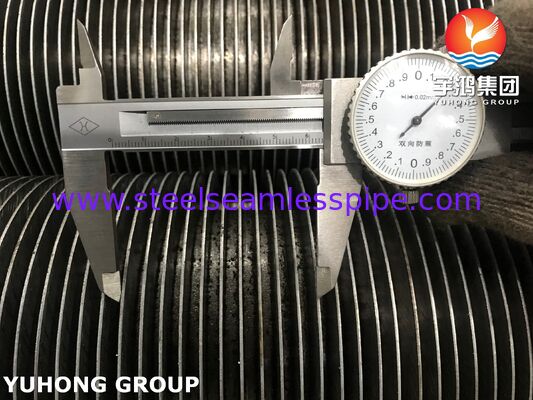

Типичные измерения включают:

• Внешний диаметр трубы
• Толщина стенки
• Длина трубы
• Высота плавника
• Толщина плавника
• Плечевой пик
• Ширина плавника
• Общая прямота
• Выравнивание лопаток

Поверхности труб и плавников визуально проверяются на наличие:

• Разрывы
• Чрезмерное окисление
• Повреждение поверхности
• Недостаточное прикрепление плавников
• Неравномерная геометрия плавников
• Аномалии сварки

Шев HFW должен оцениваться в соответствии с требованиями качества покупателя.или другие применимые методы контроля могут быть определены для квалификации и контроля производства..

В случае, если это требуется спецификацией проекта, применимые методы НЭП могут включать:

• Ультразвуковое испытание
• Испытание вихревого тока
• Испытание проницаемого вещества красителя
• Рентгенографическое исследование

Точный метод НЭП должен быть выбран на основеспецификация трубы, код конструкции, условия обслуживания и план инспекции покупателя.

Сталь T9 Cr-Mo предназначена для высокотемпературных котлов и теплообменников.

Плитки обеспечивают значительно большую площадь поверхности газовой стороны, чем голая трубка того же диаметра.

Непрерывное прикрепление HFW обеспечивает прямой путь теплопередачи между трубкой и плавником.

Более высокая плотность поверхности может помочь инженерам достичь требуемой задачи по передаче тепла в меньшем участке передачи тепла.

Сочетание легированной стали T9 и сварной конструкции крыльев делает продукт подходящим для выбранных высокотемпературных супернагревателей и применений для восстановления тепла.

Каждая партия продукции может быть снабжена соответствующей документацией качества, например:

• Сертификат испытания материала (MTC)
• Отчет о химическом составе
• Результаты механических испытаний
• Доклад о измерениях
• Результаты гидростатических испытаний, если применимо
• Отчеты о НЭП, если они указаны
• Документы о проверке сварки с крыльями
• Документация о прослеживаемости тепла/партии
• Сертификат соответствия

Требования к проверке могут быть настроены в соответствии сASME, ASTM, EN, API, спецификации проекта или утвержденные покупателем планы инспекции и испытаний.

Оконченные трубки с плавниками обычно защищены от механических повреждений во время транспортировки.

• Пакеты с трубками
• Защитные наконечные крышки
• Устойчивая к влаге упаковка
• Изделие из стали или дерева
• Ясно обозначенные идентификационные теги
• Маркировки отслеживания тепла/партии

Для международных перевозок упаковка должна быть выбрана в соответствии сдлина трубы, вес, место назначения, способ обработки и требования клиентов.

АСТМ A213 T9 высокочастотные сварные трубы с плавникамиявляются инженерными теплопередающими компонентами для применения в высокотемпературных котлах и теплообеспечении.Трубка основной T9 из сплава Cr-Moснепрерывный высокочастотный сварный плавник, обеспечивая как повышенные температурные характеристики материала, так и увеличение площади теплопередачи на газовой стороне.

Они особенно подходят длясупернагреватели, перегреватели, энергетические котлы, котлы для утилизации отработанного тепла, HRSG и выбранные промышленные системы утилизации тепла.

Для производителя супернагревателей или подрядчика EPC наиболее важными параметрами закупок являются:Т9 спецификация трубы, OD трубы и толщина стенки, материал плавника, высота плавника, толщина плавника, отклонение плавника, качество крепления плавника, температура конструкции, конструктивное давление,и применимые требования к инспекции.
