ASME SA240 SS304 Таблицы труб теплообменника с прецизионным CNC-бурением для коррозионностойкой нефтехимической службы

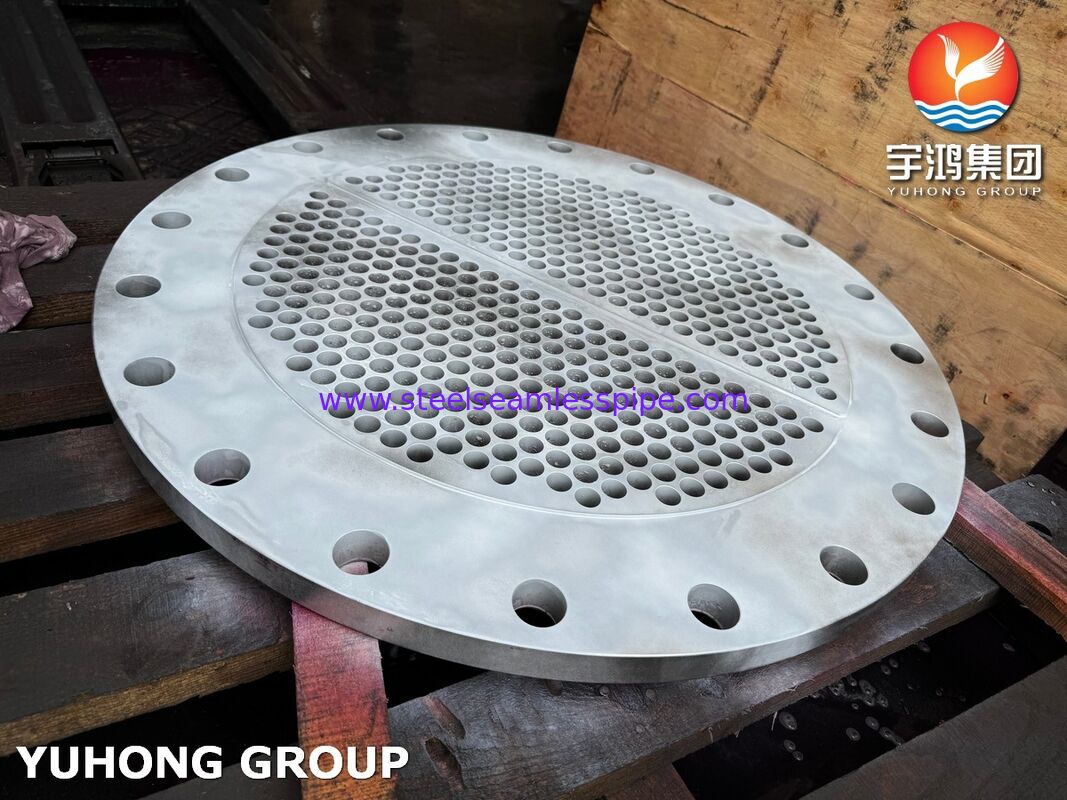

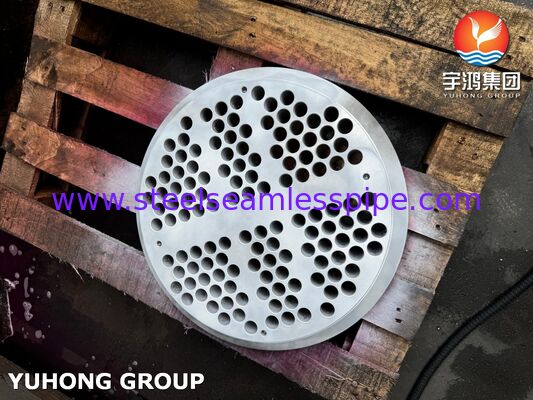

Тюбельный лист представляет собой перфорированную круглую пластину, которая закрепляет и выстраивает пучок труб при сохранении герметичного барьера между жидкостями на стороне оболочки и на стороне труб.Он является основным компонентом, содержащим давление, в теплообменнике с оболочкой и трубкой.

Этот трубный лист изготовлен из нержавеющей стали ASME SA240 типа 304 (UNS S30400) - отраслевого стандарта аустенитного класса, предлагающего баланс коррозионной стойкости, формальности и свариваемости.Материал обеспечивает надежную производительность при эксплуатационных температурах до 465°C (870°F) в окислительных условиях.

Производство:Точные сверления с помощью ЧПУ и обработка по поставляемым клиентом чертежам ТЕМА (треугольная или квадратная ширина), с проходными разделительными канавками и уплотнительными поверхностями, обработанными по спецификации.

Все трубные листы производятся в строгом соответствии сASME SA240 / ASTM A240- не применяются альтернативные стандарты.

Все листы труб проходят всестороннюю неразрушительную экспертизу (NDE) с полной прослеживаемостью материала, поддерживаемой с помощью отчетов о испытаниях на заводе (MTR).

PT и UT выполняются при 100%-ной частоте проверки на критических поверхностях.

Таблетки ASME SA240 SS304 предназначены для теплообменников, где жидкости со стороны труб или оболочек имеют незначительную коррозию и концентрация хлорида остается низкой.

• Нефтехимия и нефтепереработка- Передача тепла в рафинирующих и химических процессах
• Фармацевтические- санитарные теплообменники для контролируемой обработки
• Пища и напитки- нагрев/охлаждение процессов, где требуется гигиена и очищаемость
• Производство энергии- Низкое давление водонагреватели, охладители смазочных масел
• КВК и охлаждение- холодильные бочки, конденсаторы, испарители
• Общая промышленность- Водяные охладители, гидравлические охладители масла, неагрессивная обработка жидкостей

Размер конструкционного давления:≤ 30 бар (~435 psi) для конструкции прокатных плит.

• Устойчивость к коррозии:Содержание хрома 18,0-20,0% и содержание никеля 8,0-10,5% обеспечивают устойчивость к окислению и коррозии от воздействия атмосферы, пресной воды, пара и мягких химических растворов.

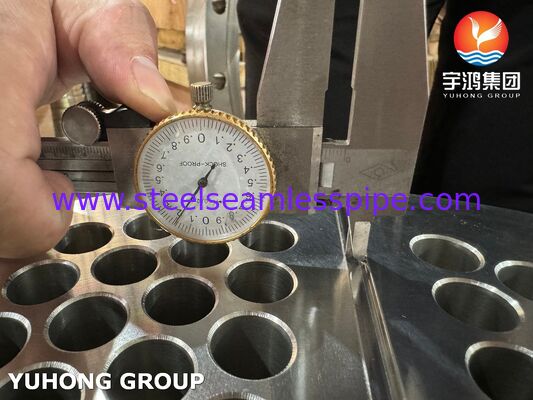

• Точная настройка:Сверленные с помощью ЧПУ отверстия труб с допустимыми значениями +0,05 / -0,00 мм предотвращают утечку обхода и обеспечивают постоянное прокат труб.
• Целостность суставов:2 или 3 точных кольцевых канавок на отверстие максимизируют механическую силу вытягивания во время расширения гидравлической трубы.

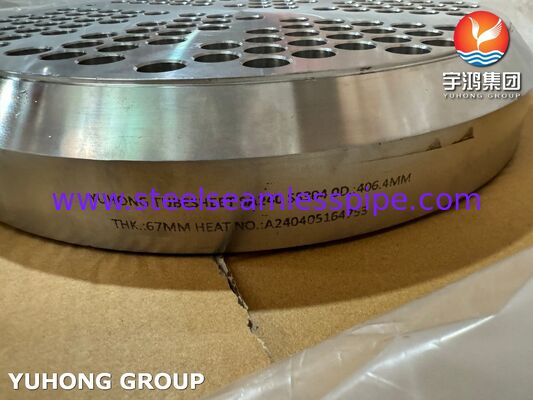

• Отслеживаемость:Полная сертификация материалов с MTR, подтверждающей соответствие ASME SA240 по химическим и механическим свойствам.

• Ориентировочная OD и толщина на чертеж
• Узоры отверстий труб: треугольный или квадратный проход по схеме TEMA
• Конфигурации канав
• Плавучие или стационарные конструкции трубных листов
• Прокатная плита (SA240) или варианты кованой конструкции
