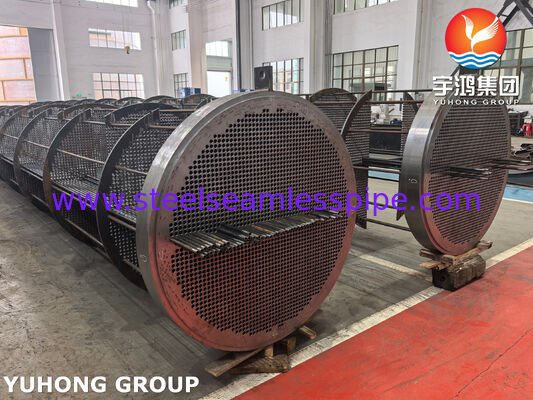

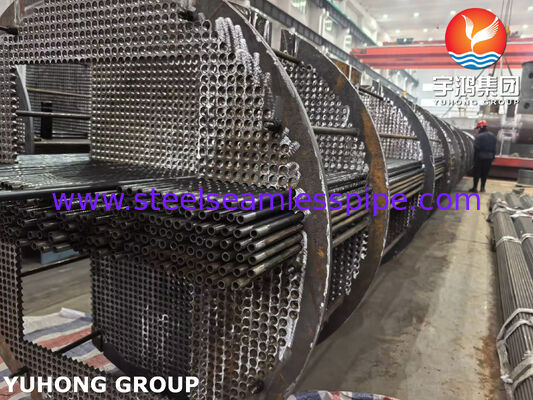

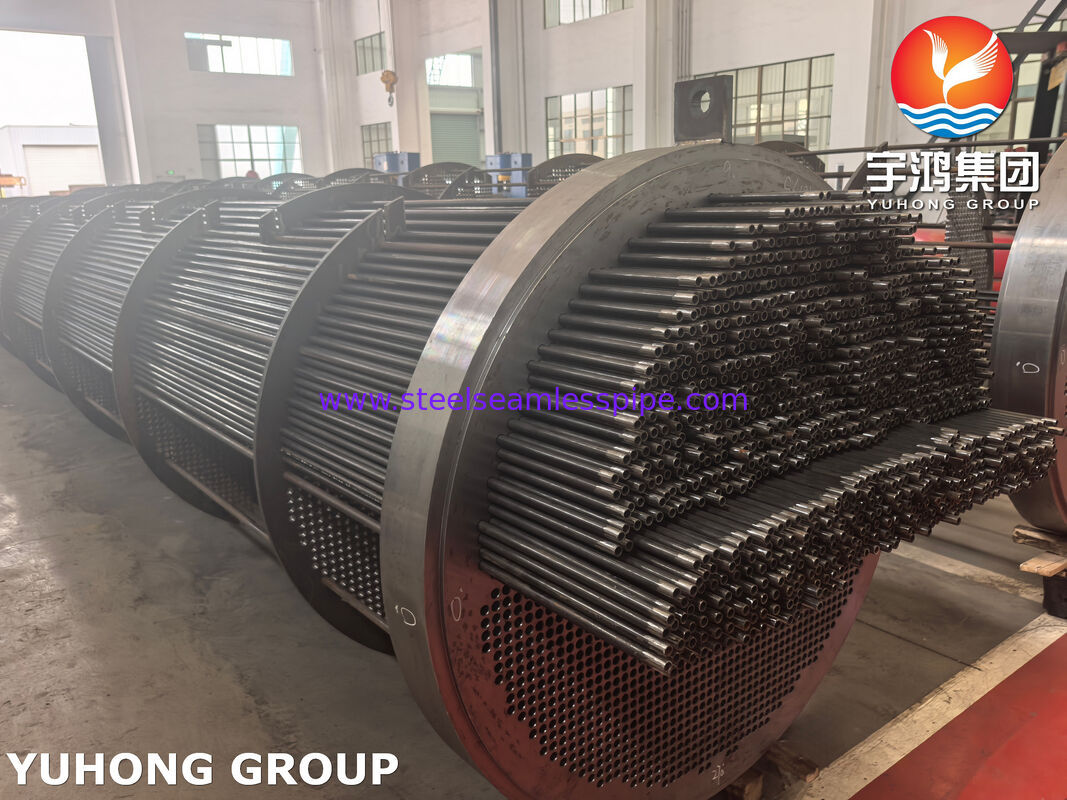

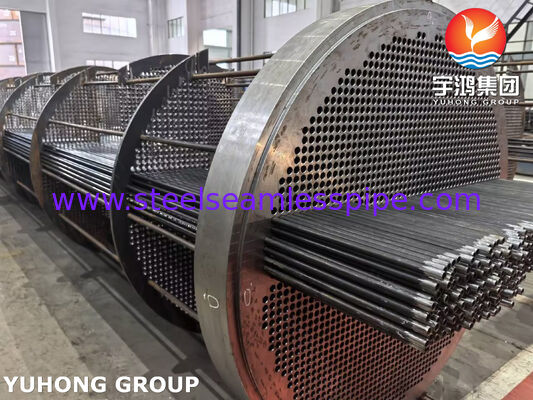

Стандарт ASME, трубные пучки теплообменников из углеродистой стали | Поставщик бесшовных труб и труб с оребрением на заказ
Изготовленные на заказ трубные пучки теплообменников из углеродистой стали и прецизионные решения по замене тепловых сердечников
Yuhong Group Co., Ltd. является полностью интегрированным производителем сырьевых труб для теплопередачи, оборудования для работы в суровых условиях под давлением и сменных тепловых сердечников. Мы проектируем и изготавливаем сборки трубных пучков теплообменников на заказ, прямолинейные/изогнутые пучки труб, высокоэффективные модули с оребренными трубами и толстостенные трубные решетки теплообменников из кованой стали для требовательных промышленных технологических процессов.
Являясь основным производителем бесшовных стальных труб и трубок, Yuhong Group осуществляет прямой контроль качества от плавки сырья до прецизионной механической обработки и окончательной сборки. Наши производственные возможности охватывают широкий спектр металлургии, включая бесшовные трубы из нержавеющей стали, печные трубы, трубы из никелевых сплавов, трубы из медных сплавов и толстостенные трубы из углеродистой стали. Мы строим комплексные системы теплообменников, а также готовые сменные пучки, разработанные строго в соответствии со стандартами TEMA, ASME Section VIII Div 1 и API 660.
Классификация продукции и варианты материалов
Мы проектируем тепловые сменные сердечники, соответствующие геометрии оригинального оборудования OEM или модернизированным технологическим требованиям в рамках стандартных механических конструкций:
- Съемный пучок U-образных труб (TEMA U): Характеризуется изогнутыми пучками труб теплообменника, закрепленными на одной трубной решетке. Эта конфигурация компенсирует высокое дифференциальное тепловое расширение между корпусом и трубами, не вызывая механической усталости в соединениях труба-трубная решетка.
- Пучок труб с плавающей головкой (TEMA S/T): Изготовлен с неподвижной трубной решеткой теплообменника на одном конце и внутренней плавающей головкой на другом, что позволяет полностью извлечь сердечник для механической очистки от отложений на стороне корпуса в установках для переработки сырой нефти.
- Пучок с неподвижными трубными решетками (TEMA E/F): Жесткая конструкция с двумя трубными решетками, идеально подходящая для стационарных тепловых режимов, низких рабочих температурных перепадов или корпусов, оснащенных компенсаторами.
- Сборки оребренных сердечников с воздушным охлаждением: Интегрирует модули высокоплотных оребренных труб (экструдированный алюминий, L-образное оребрение, KL-образное оребрение или встроенное G-оребрение) на базовые трубы для максимального рассеивания тепла в системах воздушного охлаждения.
Варианты материалов для критических технологических условий:
- Углеродистые стали: ASTM A179 (низкоуглеродистая бесшовная холоднотянутая), ASTM A214 (электросварная), ASTM A210 класс A1/C, SA334 класс 6 (для низкотемпературного применения).
- Бесшовные легированные стали: Печные трубы ASTM A213 T11, T22, T91 для высокотемпературных котлов и печей с подогревом.
- Нержавеющие и коррозионностойкие сплавы: Бесшовные трубы из нержавеющей стали (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), трубы из никелевых сплавов (Inconel 625, Hastelloy C276, Monel 400) и трубы из медных сплавов (CuNi 90/10, CuNi 70/30) для охлаждающих контуров с солоноватой или морской водой.
Компоненты трубных пучков и функции компонентов
| Компонент сердечника | Варианты проектирования и производственные спецификации | Структурная функция в оборудовании теплообменника |
|---|
| Трубная решетка теплообменника | Толстостенная кованая углеродистая сталь (SA105, SA350 LF2), с ЧПУ-обработкой и двойными зубчатыми канавками | Действует как основной барьер давления, разделяющий среды в трубном и межтрубном пространстве, одновременно удерживая концы труб под давлением. |
| Труба теплообменника | Гладкая бесшовная, низкооребренная, труба с удлиненным оребрением или U-образно изогнутая трубка | Формирует основной интерфейс теплопередачи; спроектирована с жесткими допусками по наружному диаметру (OD) и толщине стенки. |
| Сегментные перегородки | Односегментные, двухсегментные или перегородки NTIW (без труб в окне) | Направляет поток жидкости на стороне корпуса перпендикулярно пучку труб для увеличения турбулентности, одновременно структурно поддерживая трубы против вибрации. |
| Стяжные шпильки и распорки | Резьбовые шпильки из высокопрочной углеродистой или нержавеющей стали с прецизионными втулками | Жестко фиксирует положение перегородок вдоль продольной оси трубного пучка теплообменника, предотвращая наклон или смещение перегородок. |
| Импульсные перегородки | Толстые износостойкие пластины из углеродистой/легированной стали, установленные под патрубками корпуса | Защищает внешние ряды труб от воздействия высокоскоростных капель жидкости, предотвращая эрозионную коррозию вблизи входных патрубков корпуса. |
Технические особенности и стандарты контроля качества
- Прямой контроль трубного стана: Собственное производство бесшовных труб гарантирует точный контроль наружного диаметра (OD), равномерность толщины стенки и высокое качество поверхности по всей длине каждой трубы теплообменника.
- Гидравлическое расширение с контролем крутящего момента: Автоматическое расширение в отверстия трубной решетки с двойными канавками в сочетании с опциональной герметизирующей сваркой обеспечивает герметичность соединения без утечек при рабочем давлении свыше 20 МПа.
- Снятие напряжений в U-образных изгибах: Холодноизогнутые зоны в конфигурациях U-образных труб подвергаются контролируемому отжигу в растворе или термообработке для снятия напряжений для восстановления коррозионной стойкости и предотвращения коррозионного растрескивания под напряжением (SCC).
- 100% проверка качества: Протоколы неразрушающего контроля включают гидростатические испытания под давлением, вихретоковый контроль (ET) труб, радиографический контроль (RT) сварных швов под давлением, контроль проникающими веществами (PT) и положительную идентификацию материала (PMI).
Руководства по проектированию: Основные знания для замены и подбора пучков
- Управление вибрацией, вызванной потоком (FIV): Высокие скорости поперечного потока на стороне корпуса могут вызывать колебания труб, приводящие к фреттинговому износу в точках контакта с перегородками или к усталостному разрушению труб. Пересчет длины неподдерживаемых труб, регулировка расстояния между перегородками или интеграция стержневых перегородок решают проблемы FIV в газовых охладителях.
- Геометрия шага и механическое обслуживание: При заказе сменных сердечников для сред с сильным загрязнением выбор компоновки труб с шагом 90° или 45° по квадрату создает непрерывные полосы для очистки с помощью гидроструйной очистки под высоким давлением во время планового технического обслуживания. Треугольный шаг 30° рекомендуется для чистых сред для максимизации плотности теплопередачи.
- Правила зазора между перегородкой и корпусом: Внешний предел трубы (OTL) и наружный диаметр перегородки должны строго соответствовать стандартам TEMA. Чрезмерный зазор позволяет технологической жидкости обходить пучок труб вдоль внутренней стенки корпуса, значительно снижая тепловую эффективность в теплообменниках TEMA.
Целевые отрасли и основные области применения
- Нефтепереработка: Предварительный подогрев установок первичной перегонки (CDU), теплообменники подачи гидрокрекинга, кипятильники установки аминовой очистки и верхние конденсаторы.
- Нефтехимическое и химическое производство: Теплообменники для охлаждения в этиленовых установках, охладители азотной кислоты и установки разделения ароматических углеводородов.
- Переработка природного газа: Кипятильники установок осушки газа, установки регенерации гликоля и промежуточные/конечные охладители компрессоров.
- Производство электроэнергии и коммунальные услуги: Подогреватели питательной воды котлов, охладители турбинного масла и поверхностные конденсаторы отработанного пара турбин.
