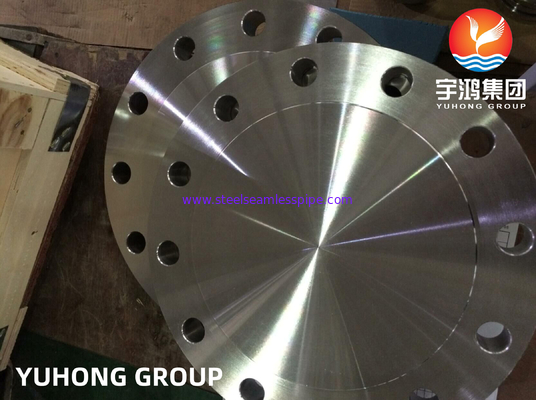

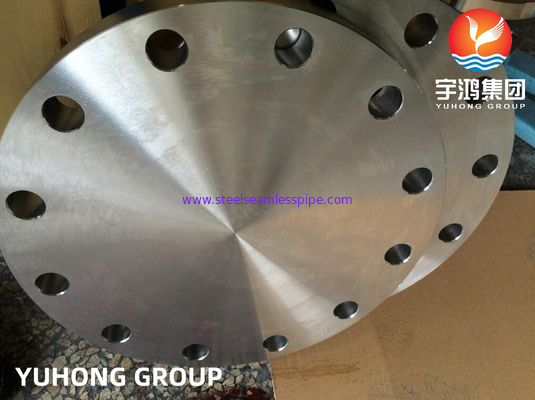

ASTM A182 F317/317L 1.4449/1.4438 Нержавеющая сталь слепой фланц
Обзор:
Скрытый фланц F317/317L является важным компонентом, используемым в основном в трубопроводных системах для закрытия конца трубы, обеспечивая герметичность под давлением.Изготовлен из аустенитного сплава нержавеющей стали 317 и его низкоуглеродного варианта 317L, этот слепой фланц предлагает отличную коррозионную стойкость, особенно в неблагоприятной среде из-за наличия хрома, никеля и молибдена в его составе.Эта повышенная коррозионная стойкость делает его идеальным для химической обработки, нефтехимические приложения и другие отрасли промышленности, использующие агрессивные среды.
Конструктивные особенности слепого фланца позволяют ему выдерживать высокое давление и температуру, обеспечивая структурную целостность в сложных условиях.эти фланцы соответствуют отраслевым стандартам, таким как ASME/ANSI, которые диктуют размеры, давление и спецификации материалов, обеспечивая совместимость и безопасность для различных применений.
Установка слепого фланца проста, требуя использования болтов и уплотнений для обеспечения герметичности.Отсутствие центрального отверстия исключает риск ослабления давления на закрытом конце, что делает его подходящим выбором для изоляции участков трубопроводов для технического обслуживания или при модификации системы.
Кроме того, F317/317L слепые фланцы доступны в различных классификациях на основе их номинального давления (например, 150, 300, 600 и 1500 фунтов),позволяет гибкость для инженеров и конструкторов при выборе компонентов для их системФланцы могут быть изготовлены в различных размерах и конфигурациях, включая поднятую сторону, плоскую сторону и кольцевое соединение, удовлетворяя различным потребностям установки.
Спецификация:
| Стандартный |
ASTM A182/ASME SA182 |
| Материал |
F317/317L; 1.4449/1.4438 |
| Тип |
Слепый фланц |
| Лицо фланца |
Повышенное лицо/плоское лицо/кольцевое существо |
| Размер |
1/2"-48" ((DN15-DN1200) или на заказ |
| Толщина |
SCH10S-XXS |

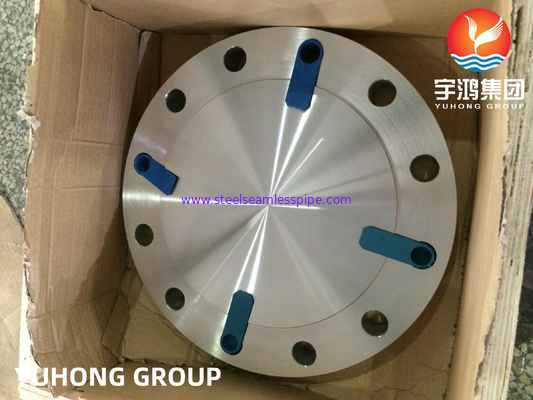

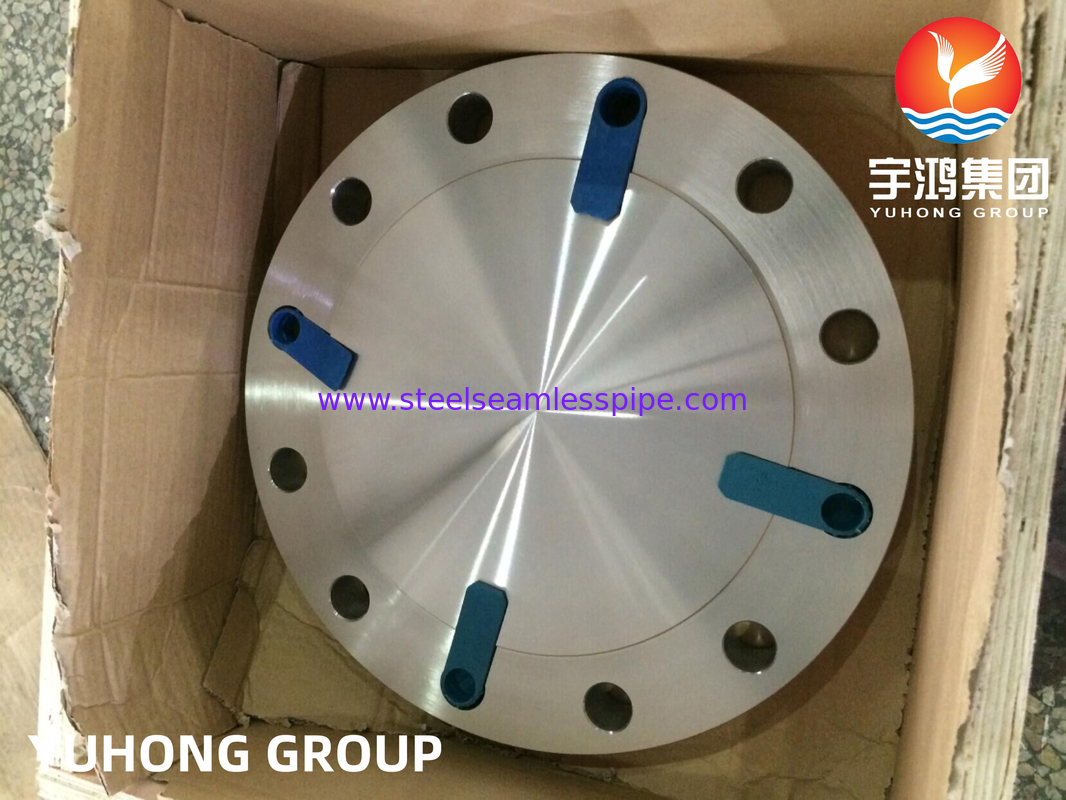

| Упаковка |
Коробка из фанеры/палетка |
| Свидетельство об испытаниях на мельнице |
EN10204 3.1/EN10204 3.2 |
Химический состав:
|
Уровень
|
В
|
Мн
|
П
|
S
|
Да, да.
|
Ни.
|
КР
|
Мо
|
|
F317
|
0.08 максимум
|
2.00 максимум
|
0.045 максимум
|
0.03 максимум
|
1.00 максимум
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
|
F317L
|
0.03 максимум
|
2.00 максимум
|
0.045 максимум
|
0.03 максимум
|
1.00 максимум
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
Механические свойства:
|
Уровень
|
Прочность на растяжение
min, ksi [MPa]
|
Сила урожая
min, ksi [MPa]
|
Удлинение через 2 дюйма.
[50 мм] или 4D,
min, %
|
Уменьшение
Площадь, мин, %
|
|
F317
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
Применение:
1. Химическая обработка: 317/317L слепой фланц широко используется в химических заводах для обработки коррозионных веществ, кислот и растворителей.Он обладает превосходной устойчивостью к широкому спектру коррозионных химических веществ, что делает его подходящим для таких применений, как химические реакторы, резервуары для хранения и трубопроводы.
2. нефтехимическая промышленность: в нефтехимической промышленности, 317/317L слепой фланц находит применение в нефтеперерабатывающих заводах, морских платформах, и нефтегазоперерабатывающих установках.Он используется в трубопроводах., теплообменники и оборудование, подвергающееся воздействию коррозионной среды и высоких температур.
3Фармацевтика и биотехнологии: Крытый фланц 317/317L используется в фармацевтической и биотехнологической промышленности, где требуется стерильное и коррозионностойкое оборудование.Он используется в таких процессах, как производство лекарств., биореакторов и стерильных систем обработки.
4Пищевые продукты и напитки: пищевая и напитковая промышленность полагается на 317/317L слепой фланц для его коррозионной стойкости и санитарных свойств.и трубопроводы для производства продуктов питания, напитков и молочных продуктов.
5Производство электроэнергии: в электростанциях, особенно использующих ископаемое топливо, слепой фланс 317/317L используется из-за его устойчивости к высокой температуре и коррозионным дымовым газам.Он может быть найден в системах котельных, газовые турбины и теплообменники.
6- Обезсоливающие установки: слепой фланц 317/317L подходит для опреснительных установок, где он выдерживает суровые условия окружающей среды соленой воды и высокий уровень хлорида.Используется в трубопроводах, насосы и оборудование, используемое в процессе опреснения.
