Yuhong Holding Group Co., LTD
 |
| Место происхождения: | Китай |
| Фирменное наименование: | YUHONG |
| Сертификация: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Номер модели: | F317L / UNS S31703/1,4449 |
| Количество мин заказа: | 1pc |
|---|---|
| Упаковывая детали: | ПОДДОН,ФАНЕРНЫЙ КОРПУС |
| Время доставки: | 7days |
| Условия оплаты: | L/C, T/T |
| Высокий свет: | Фланцы затвора лопаты стальные,Фланцы SA182 F317 слепые,1 |
||
|---|---|---|---|

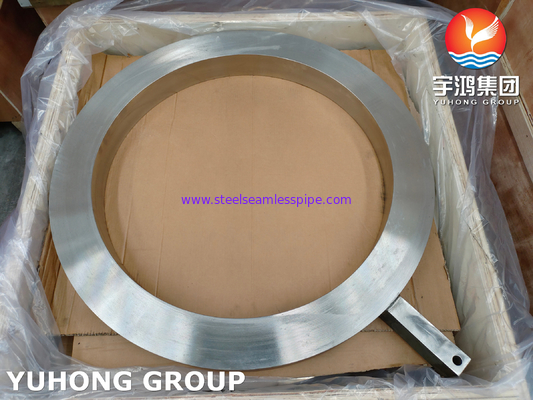

ЛОПАТА PADDLE/BLANKS/BLINDS СЛУЖИТ ФЛАНЦЕМ SA182 F317L/UNS S31703/1,4449 B16.48
Что фланец лопаты?
Фланец лопаты круглый кусок металла с небольшой платой и конструирован быть введенным между соединением фланца и после этого твердо зажатым в побежке путем привинчивать в болтах. Это закрывает с трубы и предотвращает перекрестное загрязнение между жидкостями и позволяет инженерам работать на трубопроводе.
Использованный обширно в индустриях масла и химического процесса, фланец лопаты можно приложить к другим индустриям где требование закрыть с подачи одного материала в другие.
Вообще фланец лопаты сдержан в положении так, что нормальная подача сможет случиться. Как только подаче нужно остановить, фланец лопаты вращан к близкому положению и труба полностью отключена так, что никакая подача не будет возможна.
Вообще, фланцы лопаты доступны в соответствии со спецификациями API 590 и ASTM 16,48 или сделанный к требованиям клиента.
Соответствующая ранг фланца нержавеющей стали ASME SA182 F317L
| СТАНДАРТ | WERKSTOFF NR. | UNS | JIS | EN |
| SS 317 | 1,4449 | S31700 | SUS 317 | – |
| SS 317L | 1,4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Химический состав фланца нержавеющей стали ASME SA182 F317L
| Ранг | C | Mn | Si | P | S | Cr | Mo | Ni | Fe |
| SS 317 | 0,08 максимальное | 2,0 максимальное | 1,0 максимальное | 0,045 максимальное | 0,030 максимальное | 18,00 до 20,00 | 3,00 до 4,00 | 11,00 до 15,00 | минута 57,845 |
| SS 317L | 0,035 максимальное | 2,0 максимальное | 1,0 максимальное | 0,045 максимальное | 0,030 максимальное | 18,00 до 20,00 | 3,00 до 4,00 | 11,00 до 15,00 | минута 57,89 |
Механическая прочность фланца нержавеющей стали ASME SA182 F317L
| Плотность | Точка плавления | Прочность на растяжение | Прочность выхода (0.2%Offset) | Удлиненность |
| 7,9 g/cm3 | °C 1400 (°F 2550) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
| 7,9 g/cm3 | °C 1400 (°F 2550) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
Фланец нержавеющей стали ASME SA182 F317L
| Стандарт | Класс | Диаметр | Диаметр круга болта | Количество болтов | Размер болта | Диаметр отверстия для болтов |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| КАК фланец 2129 | Таблица c | 95 | 67 | 4 | 13 | 14 |
| Таблица d | 95 | 67 | 4 | 13 | 14 | |
| Таблица e | 95 | 67 | 4 | 13 | 14 | |
| Таблица f | 95 | 67 | 4 | 13 | 14 | |
| Таблица h | 114 | 83 | 4 | 16 | 17 | |
| Таблица j | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| Фланец ISO 7005 (DIN) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60,5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
Оценка давления фланца нержавеющей стали ASME SA182 F317L
| Temp. °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 до 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Различные виды фланцов мы можем поставить как ниже
1. Выскальзывани-на фланцах.
Выскальзывани-на фланцах имейте более низкие начальные затраты чем сваривая фланцы шеи потому что они требуют меньше точности в резать трубу к длине, и они обеспечивают большую легкость выравнивания в собрании. Однако, их высчитанная прочность под внутренним давлением составляет около 2/3's прочность сваривая фланцов шеи, и их жизнь под усталостью 1/3 более короткое. Выскальзывани-на фланцах ограничивайтесь к размерам ½ 2 1/2» к» в стандарте 1500lbs.
2. продетые нитку фланцы
Продетые нитку фланцы использованы для особенных применений. Их можно собрать без заварки и могут быть использованы в весьма высоких обслуживаниях давления--при или около атмосферного давления--где легированная сталь необходима для прочности. Продетые нитку фланцы не одеты для условий включая температуру или напряжения на изгиб, или под циклическими условиями где утечка через потоки может произойти.
3. фланцы шеи сварки
Фланцы шеи сварки имеют длиной сплющенный эпицентр деятельности и постепенный переход толщины в области сварного соединения встык присоединяясь к ним к трубе. Сплющенный эпицентр деятельности снабжает важное подкрепление фланец и сопротивление к dishing. Этот тип фланца предпочтен для строгих условий обслуживания следующ из высокие температуры давления, отрицательного или высоких.
4. слепые фланцы
Слепые фланцы использованы для того чтобы заглушать трубу концы тубопровода, клапанов и отверстий сосуда под давлением. Слепые фланцы могут отрегулировать высокий стресс от внутренней загрузки давления и болта в виду того что максимальные стрессы в слепом фланце напряжения на изгиб в центре.
5. фланцы сварки гнезда
Фланцы сварки гнезда были начаты для пользы на тубопроводе давления небольшого размера высоком. С внутренней сваркой, фланцы сварки гнезда более сильны и иметь большую прочность усталости чем двойное сваривая a выскальзывани-на фланце. Ровный пробурите условия смогите легко быть достигано путем молоть внутренняя сварка. Этот фланец обыкновенно использован в пускать по трубам химического процесса.
6. фланцы соединения подола
Фланцы соединения подола использованы с соединением подола заштырят. Фланцы соединения подола обыкновенно использованы в углероде или низких системах тубопровода легированной стали которым нужно часто быть разобранным для осмотра и чистки. Они не должны быть использованы на все этапы где строгие напряжения на изгиб происходят.
Применение
