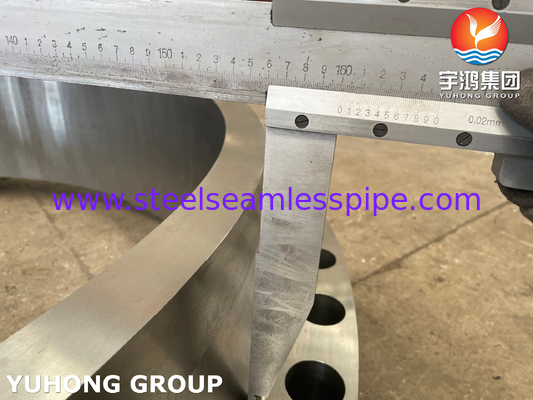

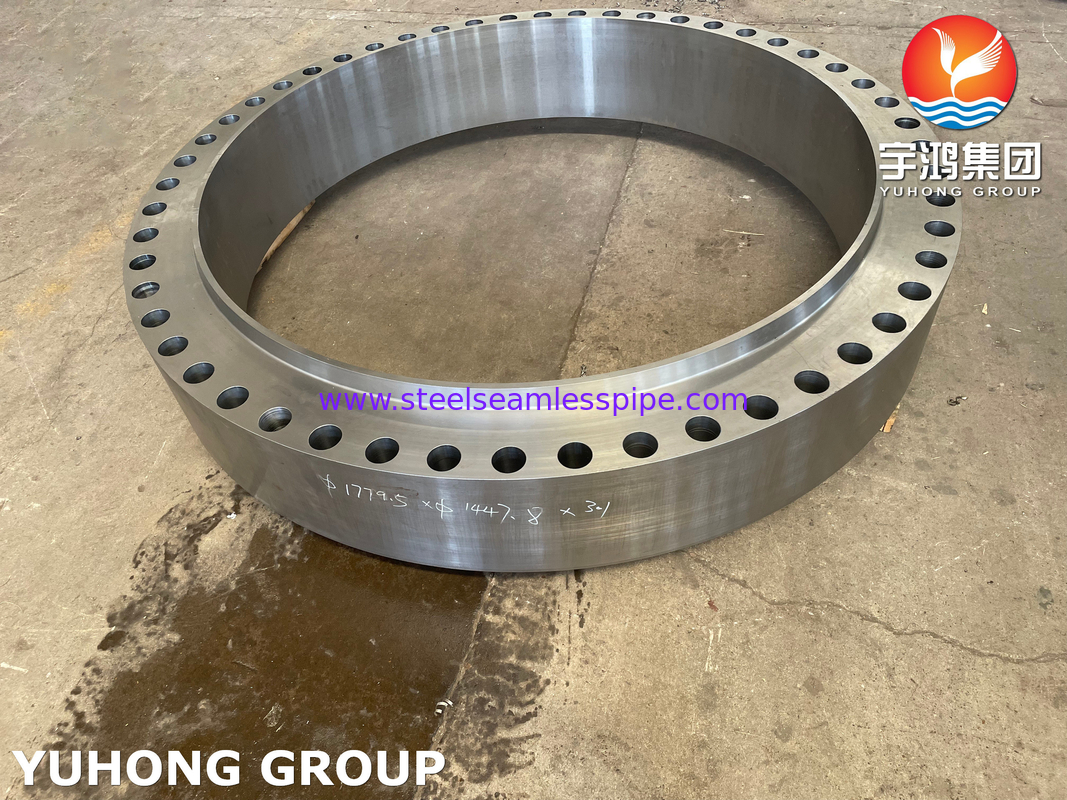

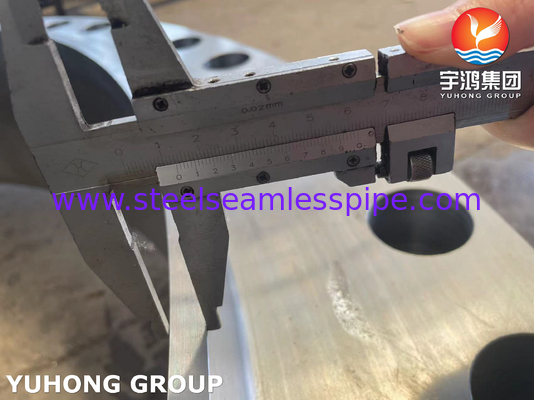

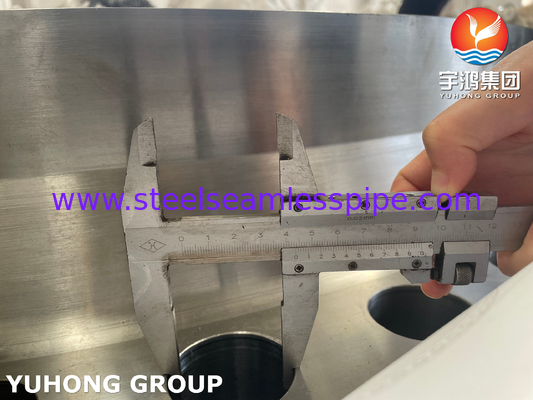

Фланцевый корпус из углеродистой стали ASTM A105 для теплообменника
Фланцы корпуса действуют как соединители, которые объединяют различные компоненты теплообменника, обеспечивая безопасную и герметичную сборку.Фланц часто имеет отверстия болта размещен для определенной ориентации с клапаном, и могут быть спроектированы для любой комбинации применений сварки или болтинга.фланцы корпуса могут использоваться для скрепления панелей корпуса или структурных элементов во время сборкиКонструкция, размер и материал фланца корпуса могут сильно варьироваться в зависимости от конкретного применения и требований.выбранные на основе таких факторов, как сила, долговечность и коррозионная стойкость.
АСТМ A105 Фланц из углеродистой стали
| Уровень материала |
ASTM A105 |
| Стандартный |
ASTM A105 и ASME B16.5 |
| Способ изготовления |
Кованые |
| Размер |
1/2" до 48", от sch5S до sch.XXS |
| Класс |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Обработка поверхности |
Оцинкованное/противокоррозионное покрытие |
| Применение |
Для соединения труб |
Классы фланцев
Фланцы из нержавеющей стали: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L и т.д.
Двухгранный стальной фланц: UNS S31803, 2205, S31254 (254SMO)
Сверхдвойной стальной фланц: UNS S32750, UNS S32760, UNS S32304, S31500
Фланцы из углеродистой стали: ASTM A105, A105N и т.д.
Фланцы из сплавной стали: F1, F11, F22, F5, F9, F91 и т.д.
Никелевая сплавная фланца ниже
Monel 400 и K500,
Инконел 600, 601, 617, 625, 690, 718, X-750.
Инколлой 800, 800H, 800HT, 825, 925.
Гастеллой C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Различные виды фланцев мы можем поставлять ниже:
1- Сдвижные фланцы.
Слиповые фланцы имеют более низкую первоначальную стоимость, чем фланцы сварного шея, потому что они требуют меньшей точности при резке трубы до длины, и они обеспечивают большую легкость выравнивания при сборке.их расчетная прочность под внутренним давлением составляет примерно 2/3 прочности фланцев сварки шеиСдвижные фланцы ограничены размером от 1/2 до 21⁄2 дюйма в стандартном 1500 фунтов.
2Фланцы с нитями
Напряженные фланцы используются для специальных применений.Они могут быть собраны без сварки и могут быть использованы в чрезвычайно высоком давлении служб - на или близко к атмосферному давлению - где сплав стали является необходимым для прочностиФланцы с нитями не подходят для условий, связанных с температурой или нагрузками на изгиб, или при циклических условиях, когда может возникнуть утечка через нитки.
3Сварные фланцы шеи
Фланцы сварной шеи имеют длинный конический узел и постепенный переход толщины в области задней сварки, соединяющей их с трубой.Конический узел обеспечивает важное укрепление фланца и сопротивление настилуЭтот тип фланца предпочтителен для тяжелых условий эксплуатации в результате высокого давления, температуры ниже нуля или высокой температуры.
4Слепые фланцы.
Слепые фланцы используются для зачистки концов трубопроводов, клапанов и отверстий сосудов под давлением.Слепые фланцы могут справляться с высоким напряжением от внутреннего давления и нагрузки болта, поскольку максимальные напряжения в слепом фланце изгибают напряжения в центре.
5. Фланцы сварки сокетов
Сварные фланцы были разработаны для использования на небольших трубах высокого давления.Фланцы сотовой сварки прочнее и имеют большую устойчивость к усталости, чем двойная сварка скользящего фланца. Гладкие условия отверстия могут быть легко достигнуты путем измельчения внутренней сварки. Этот фланц обычно используется в трубопроводах химических процессов.
6Фланцы локтевых суставов
Фланцы для стыковки стыковки для стыковки стыковки обычно используются в углеродных или низколегированных стальных трубопроводах, которые необходимо часто демонтировать для проверки и очистки.Они не должны использоваться в местах, где возникают сильные нагрузки на изгиб.
Некоторые распространенные применения фланцев тела:
-
Соединения труб: фланцы корпуса используются для соединения труб друг с другом. Они облегчают легкую сборку и демонтаж трубопроводных систем, что позволяет проводить техническое обслуживание, ремонт и модификации.Фланцы также обеспечивают прочный и надежный соединение, предотвращая утечку из точки соединения.
-
Нагнетательные сосуды: фланцы используются в сосудах под давлением, таких как котлы, резервуары и реакторы.и другие компоненты к сосуду при сохранении плотной герметичности в условиях высокого давления.
-
Клапки: В комплектациях клапанов часто используются фланцы корпуса для подключения корпуса клапана к прилегающей трубопроводной системе.Это устройство позволяет легко устанавливать и снимать клапаны для ремонта или замены без нарушения соединений труб.
-
Насосы и компрессоры: Фланцы обычно используются в системах насосов и компрессоров для соединения входных и выходных отверстий оборудования с соответствующей трубопроводной системой.Они обеспечивают безопасное соединение и правильное выравнивание, что имеет решающее значение для эффективной работы и минимальной утечки.
-
Теплообменники: фланцы являются неотъемлемыми компонентами теплообменников, обеспечивающими точки соединения труб или каналов, перевозящих нагревательную или охлаждающую среду.Фланцы позволяют прикрепить трубку к оболочке или голове теплообменника, создавая запечатанный корпус.
