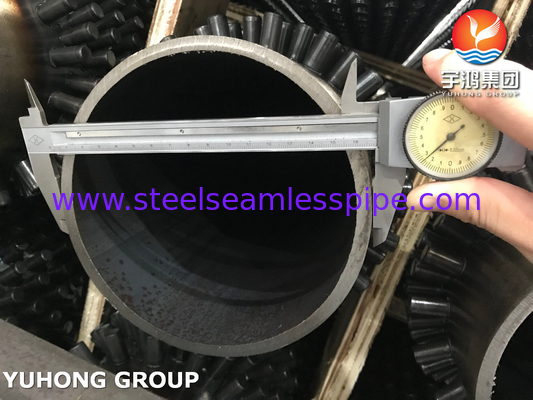

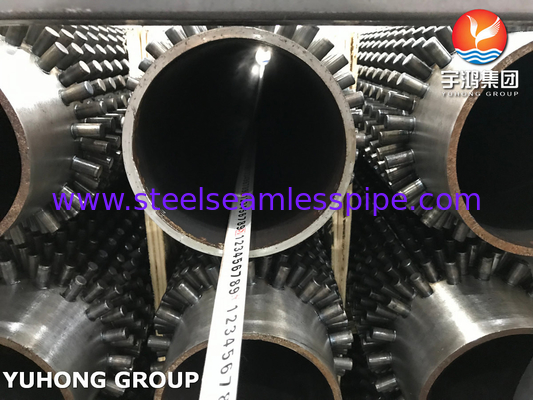

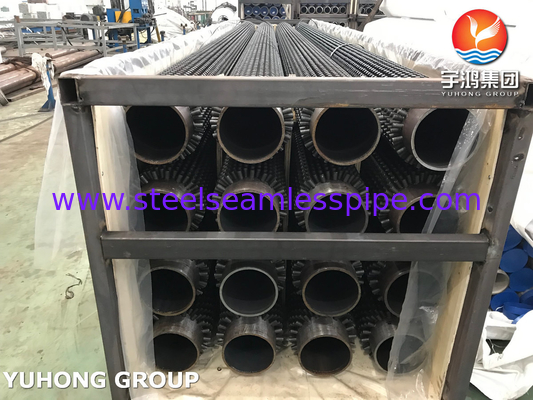

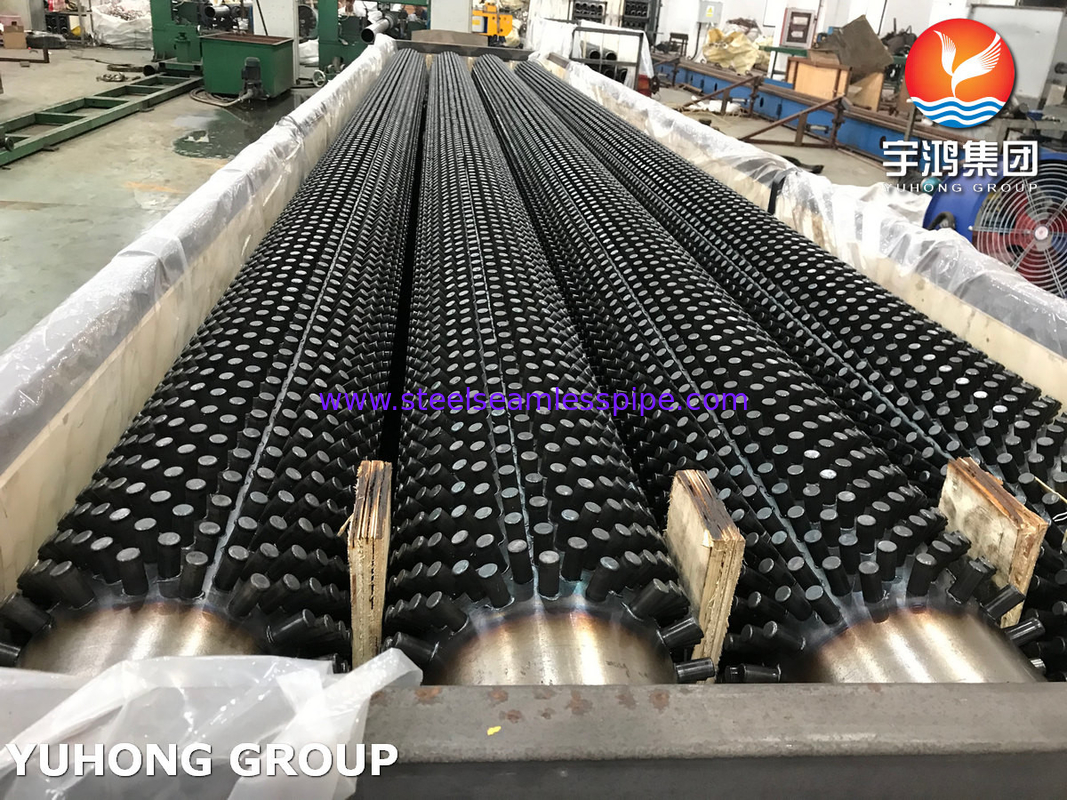

ASTM A106 / ASME SA106 GR.B Труба из углеродистой стали с плиткой для нефтеперерабатывающих заводов
Обзор:
SA106 GR.B относится к определенному классу углеродистой стали, соответствующей стандарту ASTM A106.Он обычно используется в высокотемпературных и давленных приложениях, таких как нефтегазовая промышленность, производство электроэнергии и многое другое.
Прокатные трубки - это компоненты, используемые в теплообменниках и котлах для повышения эффективности теплопередачи.увеличение площади поверхности для передачи теплаЭта конструкция улучшает общую тепловую производительность теплообменника или котла, облегчая лучший теплообмен между жидкостью внутри трубы и внешней средой.
Когда материал SA106 GR.B используется для изготовления застегнутых труб, он обеспечивает высокую прочность, коррозионную устойчивость и надежную производительность в сложных условиях.Эти трубы предназначены для выдержки высоких температур и давления при сохранении их структурной целостности в течение длительных периодов.
Yuhong Group поставляет различные высококачественные прокаленные трубки с крыльями.
Описание:
| Стандартный |
ASME SA106 |
| Материал базовой трубы |
Группа B |
| Тип плавников |
С штыками |
| Материал плавников |
Углеродистая сталь |
| Передозировка базовой трубы. |
Более 100 мм |
| Высота копыта |
250,4 мм |
| Диаметр козырьков |
Стандартный размер круговой для расширенной порции 0,5 ′′ (12,7 мм) или на заказ |
| Пространство между птенцами |
0.625 ′′ (15.875 мм) или 63 штыка на плоскость на метр или на заказ |
| Конец трубы |
Простые концы, загнутые концы |
| Голый конец |
По запросу клиента |
| Производственная мощность |
Более 2000 метров в день |
Химический состав базовой трубы:
| Уровень |
В |
Мн |
П |
S |
Да, да. |
КР |
Ку |
Мо |
Ни. |
V |
| В. |
0.30 максимум |
0.29-1.06 |
0.035 максимум |
0.035 максимум |
0.10 мин. |
0.40 максимум |
0.40 максимум |
0.15 максимум |
0.40 максимум |
0.08 максимум |
Механические свойства базовой трубы:
| Уровень |
Прочность на тягу, мин, кси (MPa) |
Сила сдачи,
min, ksi (MPa) |
Удлинение через 2 дюйма.
или 50 мм, мин (%) |
Температура тепловой обработки,
min, °F(°C) |
| Продольный |
Поперечная |
| В. |
60 ((415) |
35 (((240) |
30 |
16.5 |
1200 ((650) |
Применение и принцип работы пенообразной трубки:
1Оборудование используется исключительно для сварки забитых труб. Забитые трубы, изготовленные с использованием этого оборудования, являются энергоэффективным компонентом теплообмена.Он характеризуется высокой эффективностью теплопередачи и высоким подшипниковым давлениемВ основном используется в утилизации отработанного тепла, нефтехимии, теплообменных системах котлов электростанций и других отраслях промышленности.
Применение застегнутых труб в конвекционной камере нагревательной печи нефтехимической промышленности может увеличить коэффициент теплопередачи со стороны дыма.Площадь застегнутых труб в 2 - 3 раза больше площади световых трубПри условии разумной конструкции, с помощью забитых труб можно получить ту же тепловую интенсивность, что и излучение.
2. Застегнутая трубка - это интегрированная теплообменная часть, обработанная с использованием сварки сопротивления контактного типа с частотой питания и сварки слияния с переменной силой.
3. Оборудование использует двойной факел металлической безтуморной сварки. Шаговый мотор используется для разделения головки штифта; и линейный гид использует слайд машины. Точность сварки гарантируется.
4. Сварщик забитых труб - это механико-электрический интегрированный сварщик. Часть электрического управления использует управление программой PLC и настройку параметров интерфейса человека-машины,и операция проста и надежнаПараметры сварки устанавливаются с помощью компьютера с одной панелью.
YUHONG GROUP Застегнутые трубы основные технические параметры:
1Номинальная мощность ввода: 90 КВА
2Номинальное входное напряжение: 380V±10%
3Диаметр сварных стальных труб: 60-220 мм
4Диаметр сварных штифтов 6-14 мм (и других штифтов с ненормальной формой)
5Эффективная длина сварных стальных труб: 13 м
6- расстояние между осями сварных болтов: свободно регулируется
7- Расположение радиально сварных штифтов: четное число
8При сварке материалов из нержавеющей стали требуется предварительный нагрев (произведенный самим пользователем).
Если вы заинтересованы в наших продуктах Yuhong, пожалуйста, не стесняйтесь звонить или отправлять нам электронную почту, мы будем обрабатывать ваш запрос как можно скорее и дать вам лучшую поддержку
