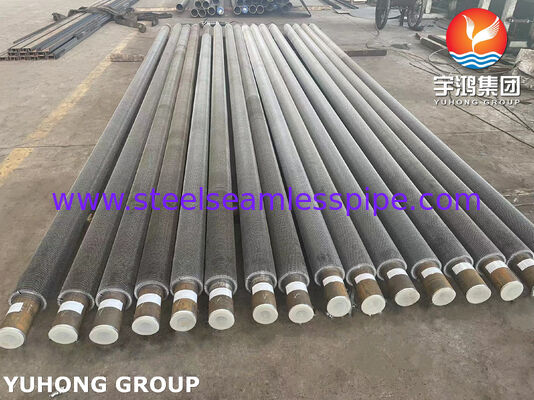

ASTM A335 P9 Зернистые трубы для систем утилизации отработанного тепла

АСТМ A335 P9 зубчатые трубки с плавникамиЭто высокотемпературные теплопередающие трубы, предназначенные для высоких температурных требований.системы восстановления отработанного тепла, экономизаторы котлов, HRSG, нагреватели на огне и промышленное оборудование для восстановления теплаВ трубке используется сталь из сплава ASTM A335 P9, хромо-молибденный материал, разработанный для высокотемпературного обслуживания.при этом геометрия зубчатых плавников значительно увеличивает внешнюю поверхность теплопередачи.

При использовании для восстановления отработанного тепла горячие выхлопные газы или дымовые газы проходят через поверхность трубы с оперением, в то время как вода, пар, тепловая жидкость или другая среда процесса протекают через трубу.Увеличенная площадь плавника позволяет восстанавливать больше тепла в относительно компактном пакете теплообменника.

В остриевой конструкции имеются регулярно расставленные перерывы в полосе плавника.эти отверстия могут способствовать турбулентности с газовой стороны и улучшить контакт между горячим газом и поверхностью плавникаЭто делает зубчатые трубы особенно подходящими длявысокая производительность теплопередачи, компактное оборудование и устойчивость к эксплуатации при повышенной температуретребуются.

ASTM A335 P9 представляет собой сплав хрома-молибдена, содержащий приблизительно9% хрома и 1% молибденаСплав обеспечивает сочетание высокотемпературной прочности, устойчивости к окислению и долговечности, что полезно в высокотемпературном оборудовании для восстановления тепла.

Конструкция зубчатых плавников имеет несколько практических преимуществ:

• Высокая площадь внешней теплопередачидля восстановления тепла на газовой стороне
• Улучшенная турбулентность газа по сравнению с гладкой трубкой
• Подходит для высокотемпературных выхлопных и дымовых газов
• Хорошая механическая прочность при высоких эксплуатационных температурах
• Содержание хрома повышает устойчивость к окислению при высоких температурах
• Конструкция компактного теплообменника с высоким соотношением площади поверхности к объему
• Подходит для экономайзеров и других секций восстановления отработанного тепла
• Доступен в индивидуальных конфигурациях труб, плавников и длины

ASTM A335 P9 зубчатые трубы с плавниками обычно рассматриваются для:

Они используются для извлечения тепловой энергии из горячих выхлопных газов, генерируемых газовыми турбинами, промышленными печами, технологическим оборудованием, двигателями и другими системами высокой температуры.

В экономизаторных секциях можно использовать зубчатые трубки для передачи тепла из дымовых газов в водосборную воду котла, что уменьшает количество топлива, необходимое для производства пара.

В тепловосстановительных парогенераторах в секциях теплопередачи, подверженных воздействию выхлопных газов турбин, используются трубки с плавниками.P9 особенно актуален, когда требуется конструкция из легированной стали при повышенной температуре.

Отходный тепло из газов сгорания можно восстановить с помощью промысловых труб для передачи тепла, что повышает общую тепловую эффективность.

Рафинерии и нефтехимические заводы производят большое количество высокотемпературных процессов и газов сгорания.В оборудование для восстановления тепла могут быть включены зубчатые трубки, чтобы восстановить эту потерянную энергию.

Они также могут применяться к пользовательским теплообменникам газ-жидкость или газ-пары, где коэффициент теплопередачи на газовой стороне относительно низок и требуется дополнительная площадь поверхности.

Зазубренная трубка с плавниками обычно состоит из:

ASTM A335 P9 основной трубки + непрерывно сварной или механически прикрепленной зазубренной ленты с плавниками

Основная трубка переносит внутреннюю жидкость, а внешние плавники обеспечивают дополнительную поверхность для передачи тепла.

Типичные параметры проектирования включают:

Эти размеры:типичные инженерные диапазоны, а не требования ASTM A335 к размерам;Окончательный диаметр трубы, толщина стенки, высота плавника, толщина плавника, плотность плавника и длина должны быть выбраны в соответствии с расчетом теплопередачи, конструкцией давления, температурой, скоростью газа.,характеристики загрязнения и чертежи оборудования заказчика.

ASTM A335 P9 представляет собой ферритное сплав-сталь, основанная на хромомомолибденовом составе.

Точный химический состав следует всегда проверять потекущее применимое издание ASTM A335/A335M и спецификации материала покупателя.

Типичные механические требования ASTM A335 P9 включают:

* Применимые требования к удлинению могут варьироваться в зависимости от ориентации образца и размеров труб.

Сочетание хрома и молибдена в P9 способствует его производительности в условиях повышенной температуры.что делает его практичным выбором материала для выбранных высокотемпературных приложений восстановления тепла.

Производственный процесс может контролироваться в соответствии с техническими требованиями заказчика:

1. Подготовка трубки P9¢ Бесшовные трубы из сплава стали ASTM A335 P9 выбираются в соответствии с требуемой OD и толщиной стенки.
2. Подготовка поверхностиПоверхность трубки очищается, чтобы обеспечить надежное прикрепление плавника.
3. Приготовление ленты с плавниками√ стальная лента с крыльями сформирована и зазублена по заданной геометрии.
4. Прикрепление к лопатке√ плавник сварен или прикреплен к трубе с использованием указанного производственного процесса.
5. Контроль размеровПроверяются диаметр трубы, толщина стенки, высота плавника, толщина плавника, расстояние между плавниками и общая длина.
6. Заключительная проверка- готовые трубы с оперением проверяются в соответствии с применимым стандартом материалов, спецификацией заказчика и требованиями к покупке.

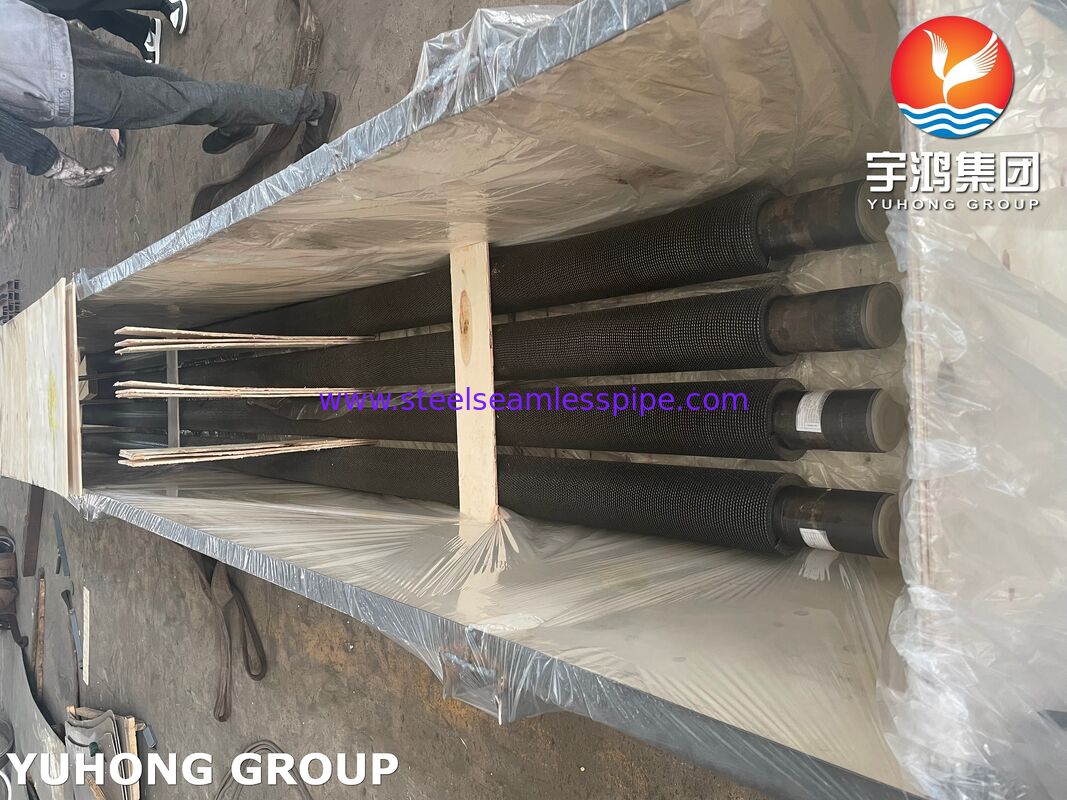

7. Маркировка и упаковка- трубы должны быть идентифицированы и защищены для транспортировки и установки.

Контроль качества для зубчатых труб ASTM A335 P9 может включать следующие проверки и испытания:

• Анализ химического состава
• Испытания на протяженность
• Испытания прочности на выносливость
• Испытания на удлинение
• Испытание твердости
• Гидростатическое или неразрушающее электрическое испытание, требуемое ASTM A335.

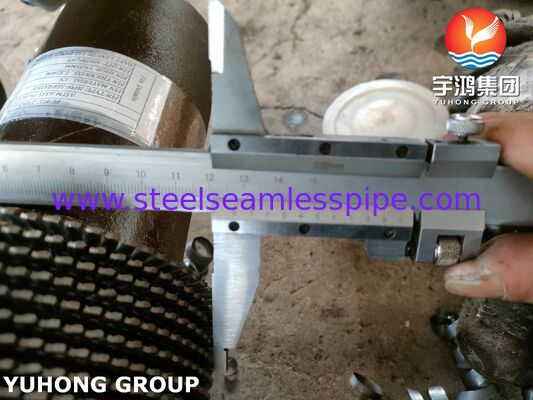

• Размерная проверка
• Визуальное обследование

• Проверка общей длины труб
• Проверка ОД труб и толщины стенки

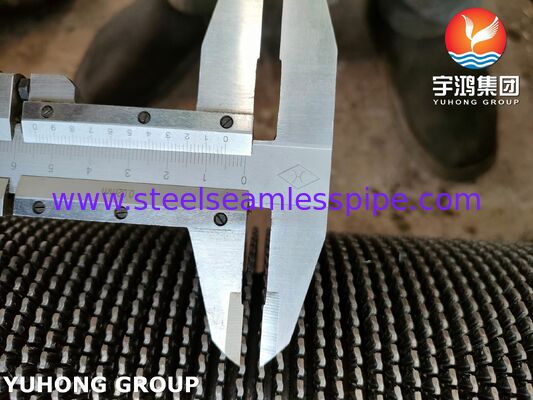

• Измерение высоты плавника
• Измерение толщины плавника
• Измерение толщины и плотности лопаток
• Проверка прямоты лопастей
• Проверка крепления крыльца к трубе
• Визуальный осмотр непрерывности сварки
• Исследование целостности сварки или НДТ, если это указано
• Случайный отбор проб или 100%-ная проверка в соответствии со спецификацией закупки

Для критического оборудования для утилизации отработанного тепла дополнительные требования к инспекции, такие как:Ультразвуковое исследование, радиографическое исследование, положительная идентификация материала или проверка третьей стороноймогут быть организованы, когда это требуется спецификацией проекта.

Основная причина использования зубчатых плавников заключается в увеличении площади теплопередачи, подверженной воздействию газового потока.

У гладкой трубы относительно небольшая внешняя поверхность. Добавление плавников существенно увеличивает доступную площадь без необходимости пропорционального увеличения объема оборудования.Занцаренная конфигурация также создает прерывания в поверхности плавника, что может нарушить граничный слой газа и способствовать смешиванию.

Это может быть особенно полезно при утилизации отработанного тепла, поскольку передача тепла со стороны газа часто является основным ограничением в теплообменниках газ-жидкость и газ-пары.

Фактическая производительность зависит от:

• Температура газа
• Скорость потока газа
• Состав газа
• Скорость газа
• Температура и поток внутренней жидкости
• Эффективность плавника
• Расстояние между плавниками
• Высота плавника
• Диаметр трубы
• Загрязнение и загрузка пепла
• Ограничения на падение давления
• Устройство теплообменника

Следовательно, геометрия плавника должна быть выбрана на основе полной тепловой и механической конструкции, а не только на основе размеров плавника.

АСТМ A335 P9 зубчатые трубки с плавникамиможет предложить эффективное сочетание прочности материала и улучшенной поверхности теплопередачи для применения при высоких температурах.

Ключевые преимущества включают:

Высокая поверхность теплопередачи:Сернистые плавники значительно увеличивают внешнюю поверхность, доступную для теплопередачи по газовой стороне.

Способность к высокой температуре:Сталь из сплава хрома и молибдена P9 предназначена для эксплуатации при повышенной температуре.

Улучшенная компактность оборудования:Больше теплопередающей поверхности может быть установлено в пределах оболочки оборудования.

Подходит для требовательных промышленных условий:Состав сплава обеспечивает полезную устойчивость к окислению при высоких температурах по сравнению с обычной углеродной сталью.

Гибкая техника:Размеры труб и геометрия плавников можно настроить для удовлетворения конкретных требований к передаче тепла и снижению давления.

К потенциальным конечным пользователям и производителям оборудования относятся:

• Производство энергии
• Комбинированные электростанции
• Производители HRSG
• Производители оборудования для утилизации теплоотведения
• Рафинерии
• Нефтехимические заводы
• Заводы химической переработки
• Сталелитейная и металлургическая промышленность
• Цементные заводы
• Промышленные печи
• Производители нагревателей
• Проекты утилизации выхлопного тепла газовых турбин

Каждая партия продукции может быть снабжена соответствующей документацией о качестве, включающей:Сертификаты о испытаниях материалов (MTC), химический анализ, результаты механических испытаний, записи о измерениях, гидростатические/НДТ-записи, где это применимо, и сертификаты о проверкев соответствии с согласованной спецификацией покупки.

В случае экспорта и инженерных проектов инспекции также могут быть скоординированы с независимыми сторонними агентствами при необходимости.

При обращении за предложением на ASTM A335 P9 зубчатые трубки с плавниками покупатели должны предоставить:

• Стандарт и класс базовых труб
• Внешний диаметр трубы
• Толщина стенки трубы
• Длина трубы
• Материал плавников
• Высота плавника
• Толщина плавника
• Плотность плавников или их высота
• Способ крепления плавника
• Необходимое количество
• Рабочая температура
• Рабочее давление
• Состав газа и условия потока
• Применяемый стандарт инспекции
• Требуемая сертификация
• Чертежи проекта или технические спецификации

Мы можем изготовить зубчатые трубки в соответствии сТребования ASTM/ASME, чертежи заказчика, расчеты теплопередачи и спецификации проекта.

АСТМ A335 P9 зубчатые трубки с плавникамиОни представляют собой специализированное решение для передачи тепла для восстановления отработанного тепла при высокой температуре.Труба из сплава 9Cr-1Mo и увеличенная зубчатая внешняя поверхностьделает их особенно подходящими для экономайзеров, HRSG, восстановления тепла с нагревателей, промышленных печей и других высокотемпературных газовых теплопередающих устройств.

Для проектов, где важна тепловая эффективность, производительность материала при повышенной температуре, компактная конструкция и надежное прикрепление плавника,P9 зубчатые трубки с плавниками могут обеспечить прочную основу для инженерных систем утилизации отработанного тепла.
