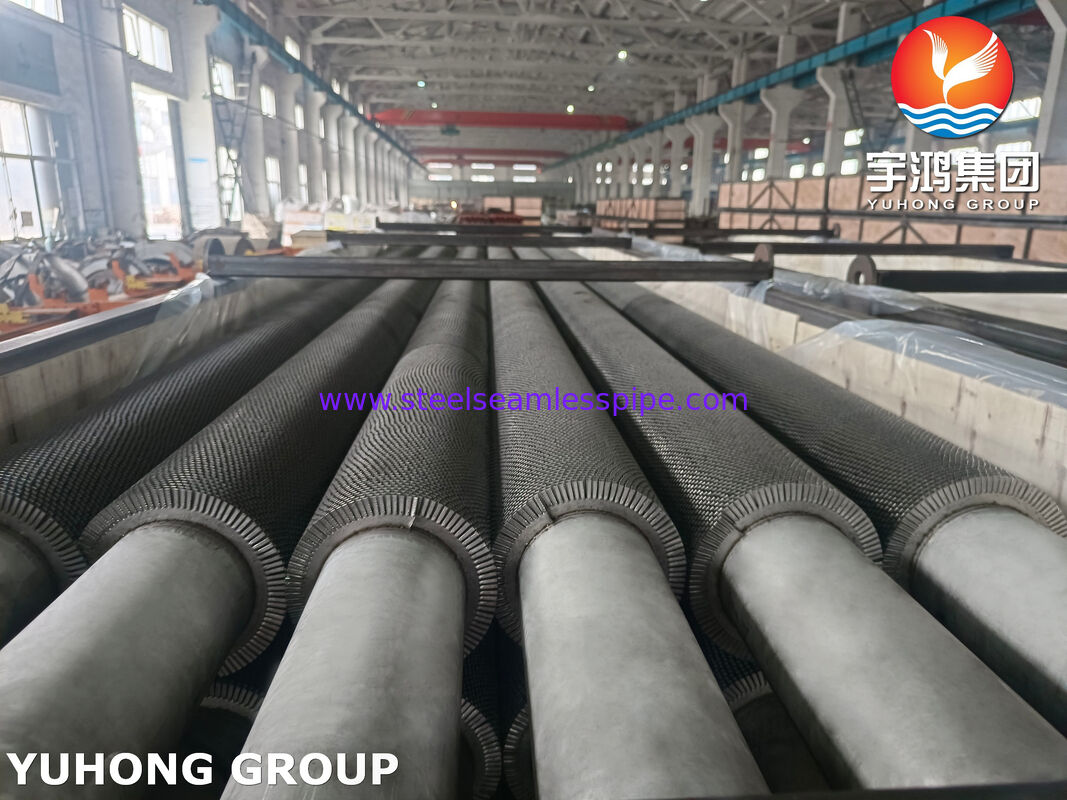

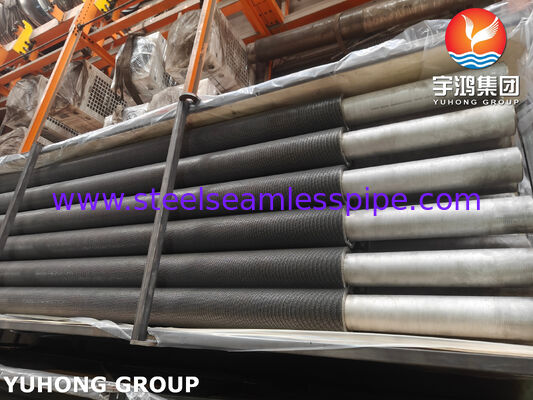

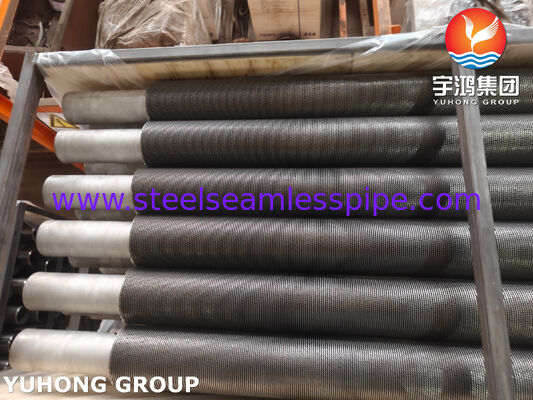

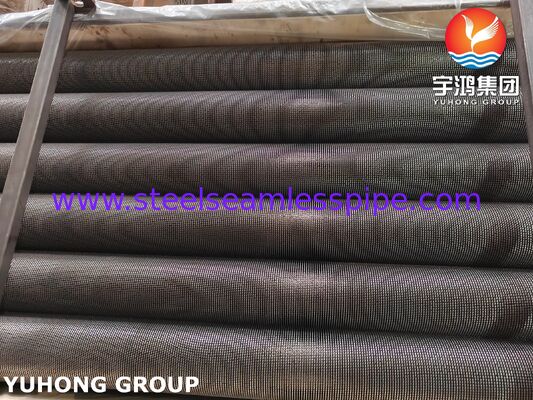

ASTM A312 TP304H Зубчатые ребристые трубы для производителей котлов-утилизаторов

ASTM A312 TP304H зубчатые ребристые трубыпредставляют собой высокотемпературные теплообменные трубки из нержавеющей стали, разработанные дляПарогенераторы-утилизаторы (HRSG), котлы-утилизаторы, промышленные теплообменники и другие тепловые системы с высокими требованиями..

TP304H — это аустенитная марка нержавеющей стали с более высоким содержанием углерода, чем стандартная TP304. Этот состав предназначен для эксплуатации при повышенных температурах и обеспечивает сочетаниежаропрочность, стойкость к окислению, коррозионная стойкость и хорошая свариваемость.при правильной обработке.

Конструкция с зубчатыми ребрами увеличивает внешнюю поверхность теплопередачи, создавая при этом турбулентность на стороне газа. Это обеспечивает эффективную рекуперацию тепла из горячих выхлопных газов без необходимости использования слишком большого пучка теплопередачи. Для производителей котлов-утилизаторов эти характеристики делают зубчатые ребристые трубы TP304H подходящими для применений, гдетермическая эффективность, долговечность, компактная конструкция оборудования и стойкость к окислению при повышенных температурахважны.

В котле-утилизаторе горячий выхлопной газ газовой турбины проходит через ряды теплообменных труб. Вода или пар со стороны трубы поглощают тепло от выхлопных газов.

Обычная голая трубка имеет ограниченную площадь внешней поверхности. Зубчатые ребра значительно увеличивают эффективную площадь теплопередачи со стороны газа, позволяя разработчику котла-утилизатора получить требуемую тепловую нагрузку при более компактном расположении трубок.

АСТМ А312 ТП304Хособенно привлекателен для избранных высокотемпературных секций, поскольку его конструкция из нержавеющей стали обеспечивает лучшую устойчивость к окислению и коррозии, чем обычные оребренные трубы из углеродистой стали.

Типичные области применения включают в себя:

• Теплообменные секции котла-утилизатора
• Котлы-утилизаторы
• Рекуперация тепла выхлопных газов газовой турбины
• Секции высокотемпературного экономайзера
• Промышленные установки рекуперации тепла
• Газоводяные теплообменники
• Газопаровые теплообменники
• Нефтехимическое оборудование для рекуперации тепла
• Рекуперация тепла в процессе нефтеперерабатывающего завода
• Высокотемпературные промышленные котлы

Наши зубчатые ребристые трубы могут быть изготовлены с использованиемпроцесс высокочастотной контактной сварки, в котором непрерывная полоса ребер намотана по спирали вокруг базовой трубы и приварена к поверхности трубы.

Затем плавнику механически придают зубчатую или сегментированную форму.

Данная конструкция обеспечивает:

• Увеличенная внешняя площадь теплопередачи
• Улучшенная турбулентность на стороне газа
• Прочное крепление ребра к трубке
• Хорошая устойчивость к термоциклированию
• Эффективная теплопередача в газовых приложениях
• Снижен риск отделения ребер во время эксплуатации.
• Гибкая конфигурация банка пробирок

Для установок-утилизаторов точная труба, ребро, шаг, высота и толщина должны выбираться в соответствии стемпература газа, условия пара/воды, перепад давления, коррозионная среда и требуемая мощность теплопередачи.

Размеры могут быть изменены в соответствии с тепловой и механической конструкцией котла-утилизатора производителя.

Этотипичные производственные диапазоны, а не фиксированные требования к размерам ASTM. Окончательные размеры могут быть изготовлены в соответствии с проектными чертежами котла-утилизатора и расчетами теплопередачи заказчика.

Следующие значения представляют собой общепринятые химические требования дляАСТМ А312 ТП304Х. Окончательный сертификат на материал всегда должен определяться применимой редакцией спецификации на закупку.

Относительно высокое содержание хрома и никеля обеспечивает аустенитную структуру нержавеющей стали и стойкость к коррозии/окислению, свойственную семейству 304.

Типичные минимальные механические требования для ASTM A312 TP304H включают:

Фактические свойства должны быть подтверждены соответствием применимому изданию ASTM A312/A312M и проектным спецификациям покупателя.

Для обслуживания котла-утилизатора требования к механическим свойствам следует учитывать вместе срасчетная температура, давление, ползучесть, термоциклирование и условия коррозии.

Наши зубчатые ребристые трубы TP304H могут быть изготовлены с помощью следующего контролируемого процесса:

Трубы из нержавеющей стали ASTM A312 TP304H проверяются на точность размеров, состояние поверхности и идентификацию материала.

Ребристая полоса из нержавеющей стали разрезается на заданную ширину и толщину и подготавливается к непрерывной сварке.

Полоса ребер намотана по спирали вокруг трубки, а высокочастотная электрическая энергия вызывает локальный нагрев на границе между ребром и трубкой. Давление применяется для создания непрерывной металлургической связи.

Непрерывное спиральное ребро имеет механические зубцы для создания необходимого сегментированного профиля.

Геометрия, шаг, высота и выравнивание ребер контролируются в соответствии со спецификациями заказчика.

Концы труб очищаются и обрабатываются в соответствии с требованиями производителя котла-утилизатора.

Перед окончательным выпуском продукции проводятся габаритные, визуальные проверки, проверки материалов, сварных швов и креплений.

Контроль качества особенно важен для оребренных труб котла-утилизатора, поскольку они работают в условияхнепрерывная термическая нагрузка и повторяющиеся изменения температуры.

В зависимости от спецификации покупки проверка может включать в себя:

Для проверки марки материала TP304H можно выполнить положительную идентификацию материала (PMI) или лабораторный химический анализ.

Испытания на растяжение проверяют предел текучести, прочность на разрыв и удлинение.

Базовая труба может быть подвергнута гидростатическим испытаниям в соответствии с применимыми требованиями ASTM A312 и спецификациями покупателя.

Вихретоковое исследование позволяет обнаружить определенные поверхностные и приповерхностные неоднородности в трубке.

В зависимости от требований проекта может быть назначено УЗ для контроля стенок труб или зоны сварных швов.

Крепление ребра проверяется на целостность, качество соединения и возможные участки неполной сварки.

Поверхность трубы, геометрия ребер, внешний вид сварного шва и концы труб проверяются визуально.

Типичные измерения включают в себя:

• Внешний диаметр трубки
• Толщина стенки
• Длина трубки
• Высота плавника
• Толщина ребра
• шаг плавника
• Плотность плавников
• Выравнивание ребра по трубе
• Общая длина ребер

Зубчатые ребра существенно увеличивают внешнюю площадь теплопередачи по сравнению с голыми трубками.

Прерывистая геометрия ребер способствует турбулентности и улучшает теплообмен со стороны газа.

TP304H обеспечивает значительно большую устойчивость ко многим агрессивным и окислительным средам, чем обычные трубы из углеродистой стали.

TP304H предназначен для применений при повышенных температурах, где материал должен сохранять полезные механические свойства.

Высокочастотная сварная конструкция обеспечивает непрерывное и механически прочное соединение ребра с трубкой.

Более высокая площадь теплопередачи может помочь инженерам достичь требуемых тепловых характеристик при компактной поверхности теплопередачи.

Правильно спроектированная и изготовленная сварная ребристая конструкция может выдерживать повторяющиеся нагревания и охлаждения, связанные с работой котла-утилизатора.

Трубы с зубчатыми оребрениями ASTM A312 TP304H в первую очередь предназначены для:

• Парогенераторы с рекуперацией тепла (HRSG)
• Электростанции комбинированного цикла
• Котлы-утилизаторы
• Выхлопные системы газовых турбин
• Промышленные когенерационные системы
• Рекуперация технологического тепла
• Рекуперация тепла нефтеперерабатывающего завода
• Нефтехимические заводы
• Химические перерабатывающие предприятия
• Высокотемпературные газовые теплообменники
• Промышленные котлы
• Системы рекуперации энергии

Для производителей котлов-утилизаторов мы можем изготовить зубчатые ребристые трубы в соответствии с требованиями конкретного проекта, в том числе:

Базовая трубка:АСТМ А312 ТП304Х
Тип плавника:Зубчатый спиральный плавник
Крепление плавника:Высокочастотная сварка
Материал плавника:Нержавеющая сталь/сплав, указанный в проекте
Длина трубки:Указано клиентом
Шаг плавника:Указано клиентом
Высота плавника:Указано клиентом
Толщина плавника:Указано клиентом
Осмотр:В соответствии с ASTM, ASME и требованиями покупателя.
Документация:Сертификат испытаний материала, отчет о проверке размеров и соответствующие записи неразрушающего контроля/испытаний.

Окончательные размеры трубы и ребра всегда следует определять поТепловая схема котла-утилизатора, механическая конструкция и применимая спецификация проекта, а не выбирать размеры исключительно из таблицы стандартных размеров.

Для установок-утилизаторов каждая производственная партия может поставляться с документацией по отслеживанию, охватывающей:

• Номер плавки
• Марка материала
• Химический состав
• Результаты механических испытаний
• Размеры трубки
• Размеры плавников
• Проверка сварки/крепления плавников
• Результаты неразрушающего контроля, где указано
• Результаты гидростатических испытаний, если указано
• Визуальный осмотр
• Протоколы окончательной проверки
• Сертификат испытаний материала (MTC)

Такая возможность отслеживания помогает производителям котлов-утилизаторов интегрировать трубы в свою продукцию.системы контроля качества и документирования оборудования, работающего под давлением.
