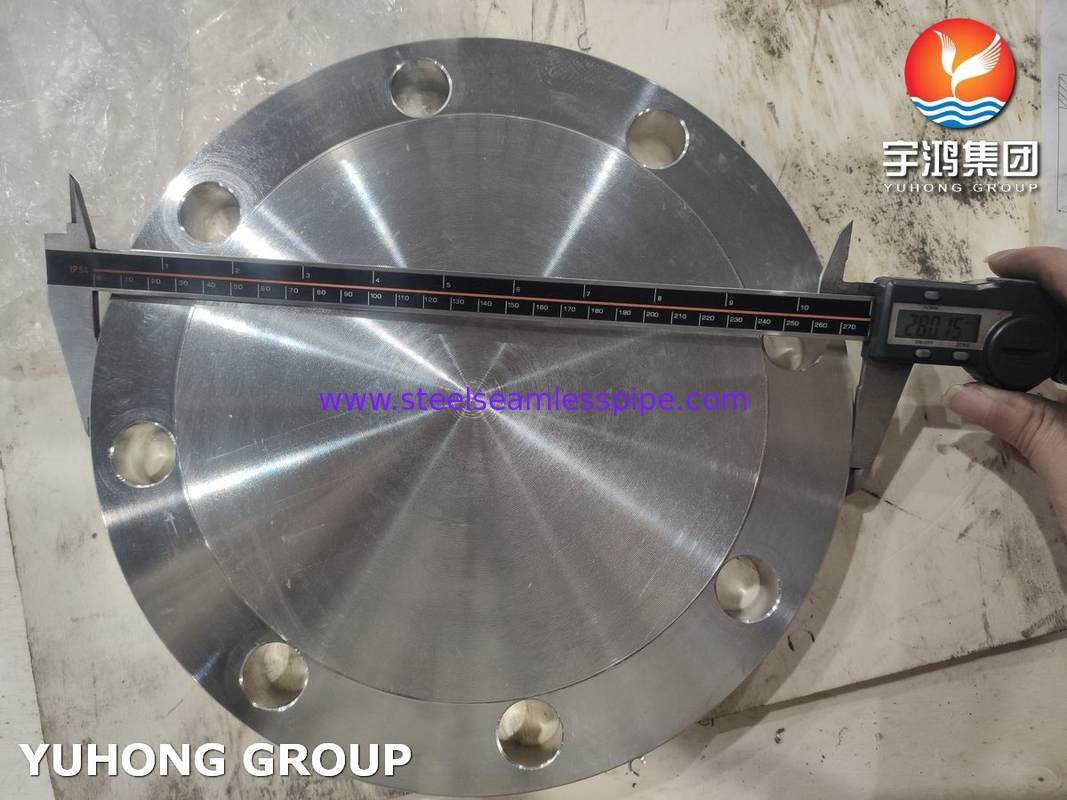

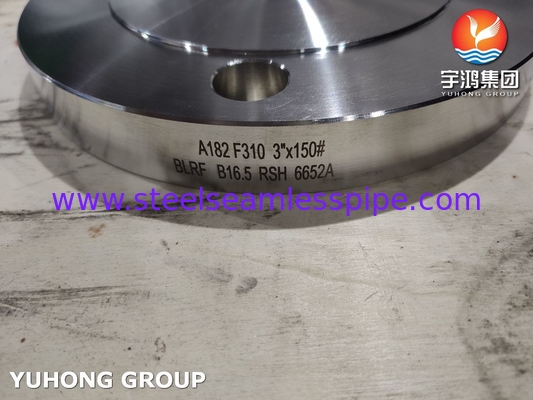

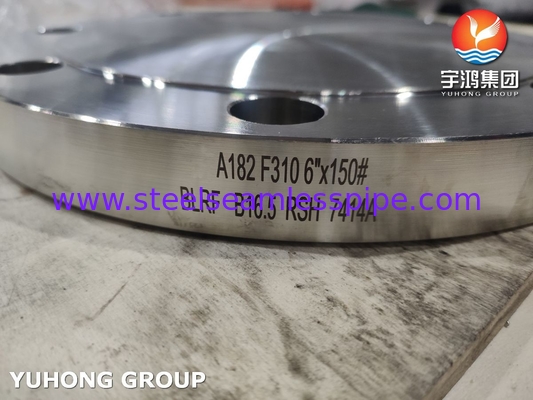

ASME B16.5 ASTM A182 F310 Фланц из нержавеющей стали
ASTM A182 F310является спецификацией для высокотемпературной легированной стали, известной как нержавеющая сталь класса 310.слепой фланцФланц - это тип фланца, который используется для закрытия конца трубы или сосуда. Он твердый и не имеет отверстия или отверстия в центре.Слепые фланцы обычно используются в приложениях, где необходимо завершить трубопровод или создать запечатанный конецОни также используются для испытаний давления или когда в будущем может потребоваться расширение трубопроводной системы.
Слепые фланцы обычно прикрепляются к трубе или сосуду путем сварки. Фланц сварят к концу трубы или сосуда, создавая постоянное и безопасное соединение.слепые фланцы часто используются вместе с уплотнениямиПрокладка помещается между слепым фланцем и парным фланцем или оборудованием, чтобы создать плотное и герметичное уплотнение.
ASTM A182 F310/310S/310H Эквивалентный класс фланца
| СТАНДАРТ | Завод NR. | СНО | JIS | Ничего. | ГОСТ | AFNOR | EN |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | – | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | – | X8CrNi25-21 |
| SS 310H | – | S31009 | – | – | – | – | –
|
ASTM A182 F310/310S/310H Химический состав фланца
| Уровень | Ни. | П | S | В | Мн | Да, да. | КР | Мо | Фэ |
| SS 310 | 19.00 ¢ 21.00 | 0.020 максимум | 0.015 максимум | 0.015 максимум | 2.0 максимум | 0.15 максимум | 24.00 ¢ 26.00 | 0.10 максимум | 54.7 мин. |
| SS 310S | 19.00 ¢ 21.00 | 0.045 максимум | 0.030 максимум | 0.08 максимум | 2.0 максимум | 1.00 максимум | 24.00 ¢ 26.00 | 0.75 максимум | 53.095 мин. |
| SS 310H | 19.00 ¢ 21.00 | 0.045 максимум | 0.030 максимум | 0.04 0.10 | 2.0 максимум | 1.00 максимум | 24.00 ¢ 26.00 | – | 530,885 мин. |
ASTM A182 SS 310 Фланги Механические свойства
| Прочность на растяжение | Устойчивость добычи (0,2% Оффсет) | Плотность | Точка плавления | Удлинение |
| Пси ¥ 75000, МПа ¥ 515 | Пси 30000, МПа 205 | 70,9 г/см3 | 1402 °C (2555 °F) | 40 % |
Классы фланцев
Фланцы из нержавеющей стали: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L и т.д.
Двухгранный стальной фланс: UNS S31803, 2205, S31254 (254SMO)
Сверхдвойной стальной фланц: UNS S32750, UNS S32760, UNS S32304, S31500
Фланцы из углеродистой стали: ASTM A105, A105N и т.д.
Фланцы из сплавной стали: F1, F11, F22, F5, F9, F91 и т.д.
Никелевая сплавная фланца ниже
Monel 400 и K500,
Инконел 600, 601, 617, 625, 690, 718, X-750.
Инколлой 800, 800H, 800HT, 825, 925.
Гастеллой C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Фланцы из медных сплавов: медь, латунь и оружейный металл
Различные виды фланцев мы можем поставлять, как ниже
1- Сдвижные фланцы.
Слиповые фланцы имеют более низкую первоначальную стоимость, чем фланцы сварного шея, потому что они требуют меньшей точности при резке трубы до длины, и они обеспечивают большую легкость выравнивания при сборке.их расчетная прочность под внутренним давлением составляет примерно 2/3 прочности фланцев сварки шеиСдвижные фланцы ограничены размером от 1/2" до 21⁄2" в стандартном 1500 фунтов.
2Фланцы с натяжкой
Напряженные фланцы используются для специальных применений.Они могут быть собраны без сварки и могут быть использованы в чрезвычайно высоком давлении служб - или вблизи атмосферного давления - где сплав стали является необходимым для прочностиФланцы с нитями не подходят для условий, связанных с температурой или нагрузками на изгиб, или при циклических условиях, когда может возникнуть утечка через нитки.
3Сварные фланцы шеи
Фланцы сварной шеи имеют длинный конический узел и постепенный переход толщины в области задней сварки, соединяющей их с трубой.Конический узел обеспечивает важное укрепление фланца и сопротивление настилуЭтот тип фланца предпочтителен для тяжелых условий эксплуатации в результате высокого давления, температуры ниже нуля или высокой.
4Слепые фланцы.
Слепые фланцы используются для зачистки концов трубопроводов, клапанов и отверстий сосудов под давлением.Слепые фланцы могут справиться с высоким напряжением от внутреннего давления и нагрузки болта, так как максимальные напряжения в слепом фланце изгибают напряжения в центре.
5. Фланцы сварки розетки
Сварные фланцы были разработаны для использования на небольших трубах высокого давления.Фланцы сотовой сварки прочнее и имеют большую устойчивость к усталости, чем двойная сварка скользящего фланцаУсловия гладкой прокладки могут быть легко достигнуты путем измельчения внутренней сварки.
6Фланцы локтевых суставов
Фланцы для стыковки стыковки для стыковки стыковки обычно используются в углеродных или низколегированных системах труб из стали, которые необходимо часто демонтировать для проверки и очистки.Они не должны использоваться в местах, где возникают сильные нагрузки на изгиб.
Заявления
ASTM A182 F310 слепые фланцы обычно используются в таких отраслях промышленности, как нефтехимия, химия, производство электроэнергии, нефть и газ. Они подходят для применения при высоких температурах,такие как теплообменники, котлы, сосуды под давлением и трубопроводы.
