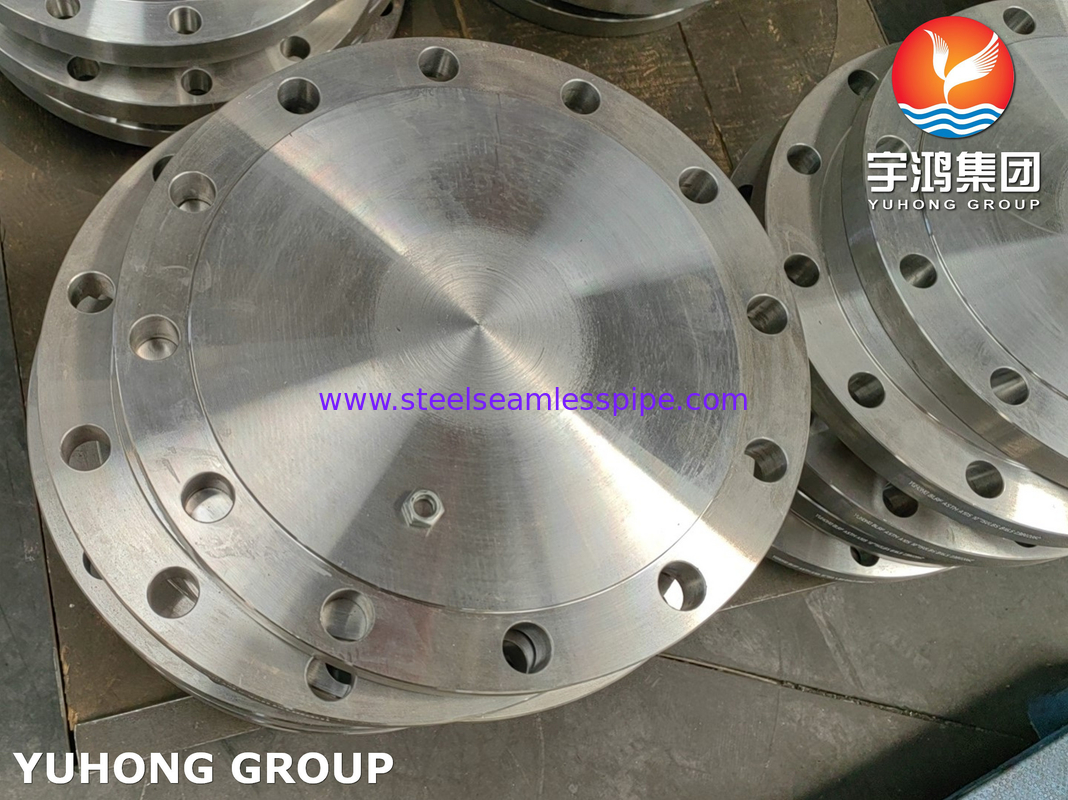

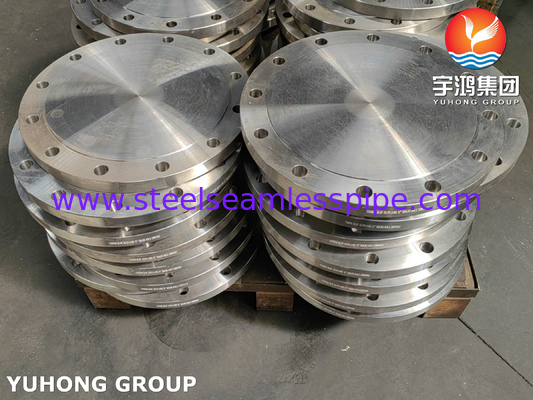

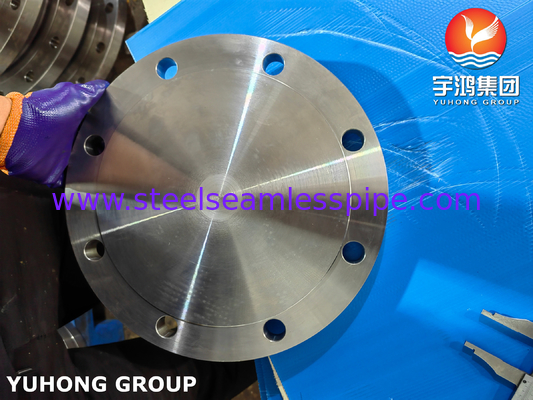

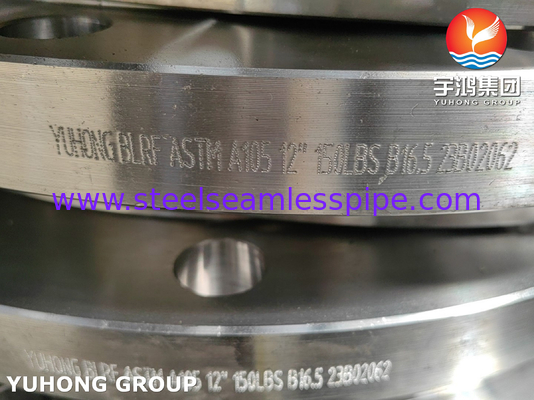

ANSI / ASME B16.5 ASTM A105 Углеродистая сталь слепой фланц кованый фланц
ASTM A105 является стандартной спецификацией, охватывающей кованые компоненты труб из углеродистой стали для обслуживания при окружающей среде и более высоких температурах в системах давления.Фланцы А105 обычно используются в высокотемпературных и высокодавленных приложениях.. Они доступны в различных типах, таких как шейка сварки, скользящие, сварки сокетов, натянутые, слепые и лопаточные соединительные фланцы.и у них нет отверстия для трубы, чтобы пройти черезОни обычно используются для закрытия концов труб, чтобы предотвратить поток жидкости или газа.Слепые фланцы также используются для испытания давления трубопровода или сосуда, блокируя конец перед наложением давления.
Различия между фланцами ASTM A105 и ASTM A105N в основном связаны с тепловой обработкой, механическими свойствами и пригодностью к применению:
Тепловая обработка:
- ASTM A105: Используется в состоянии ковки, что означает отсутствие дополнительной тепловой обработки, кроме ковки.
- ASTM A105N: требует нормализации (нагрева до определенной температуры с последующим охлаждением воздухом), уточнения микроструктуры для улучшения механических свойств.
Механические свойства:
- A105N обычно демонстрирует повышенную прочность, прочность и пластичность из-за нормализации.
- A105N часто требует Charpy V-notch испытания на удар для обеспечения адекватной прочности, особенно для применения при низких температурах или циклической нагрузке.
АСТМ A105 Крылый фланц из углеродистой стали
| Уровень материала |
ASTM A105 / ASME A105N |
| Стандартный |
ANSI / ASME B16.5 |
| Способ изготовления |
Кованые |
| Размер |
1/2" до 48" |
| Класс |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Обработка поверхности |
Оцинкованное/антикоррозионное покрытие/черная краска |
| Применение |
Для соединения труб |
Классы фланцев
Фланцы из нержавеющей стали: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L и т.д.
Двухгранный стальной фланц: UNS S31803, 2205, S31254 (254SMO)
Сверхдвойной стальной фланц: UNS S32750, UNS S32760, UNS S32304, S31500
Фланцы из углеродистой стали: ASTM A105, A105N и т.д.
Фланцы из сплавной стали: F1, F11, F22, F5, F9, F91 и т.д.
Никелевая сплавная фланца ниже
Monel 400 и K500,
Инконел 600, 601, 617, 625, 690, 718, X-750.
Инколлой 800, 800H, 800HT, 825, 925.
Гастеллой C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Различные виды фланцев мы можем поставлять ниже:
1- Сдвижные фланцы.
Слиповые фланцы имеют более низкую первоначальную стоимость, чем фланцы сварного шея, потому что они требуют меньшей точности при резке трубы на длину, и они обеспечивают большую легкость выравнивания при сборке.их расчетная прочность под внутренним давлением составляет примерно 2/3 прочности фланцев сварки шеиСдвижные фланцы ограничены размером от 1/2" до 21⁄2" в стандартном 1500 фунтов.
2Фланцы с нитями
Напряженные фланцы используются для специальных применений.Они могут быть собраны без сварки и могут быть использованы в чрезвычайно высоком давлении служб - на или близко к атмосферному давлению - где сплав стали является необходимым для прочностиФланцы с нитями не подходят для условий, связанных с температурой или нагрузками на изгиб, или при циклических условиях, когда может возникнуть утечка через нитки.
3Сварные фланцы шеи
Фланцы сварной шеи имеют длинный конический узел и постепенный переход толщины в области задней сварки, соединяющей их с трубой.Конический узел обеспечивает важное укрепление фланца и сопротивление настилуЭтот тип фланца предпочтителен для тяжелых условий эксплуатации в результате высокого давления, температуры ниже нуля или высокой.
4Слепые фланцы.
Слепые фланцы используются для зачистки концов трубопроводов, клапанов и отверстий сосудов под давлением.Слепые фланцы могут справляться с высоким напряжением от внутреннего давления и загрузки болта, поскольку максимальные напряжения в слепом фланце изгибают напряжения в центре.
5. Фланцы сварки сокетов
Сварные фланцы были разработаны для использования на небольших трубах высокого давления.Фланцы сотовой сварки прочнее и имеют большую устойчивость к усталости, чем двойная сварка скользящего фланца. Гладкие условия отверстия могут быть легко достигнуты путем измельчения внутренней сварки. Этот фланц обычно используется в трубопроводах химических процессов.
6Фланцы локтевых суставов
Фланцы для стыковки стыковки для стыковки стыковки обычно используются в системах труб из углерода или низколегированной стали, которые необходимо часто демонтировать для проверки и очистки.Они не должны использоваться в местах, где возникают сильные нагрузки на изгиб.
Заявления
- Системы трубопроводов для транспортировки нефти, газа и других жидкостей
- Оборудование для нефтеперерабатывающих и химических предприятий
- Теплообменники и котлы
- Оборудование для производства электроэнергии
- Морские буровые установки и платформы
