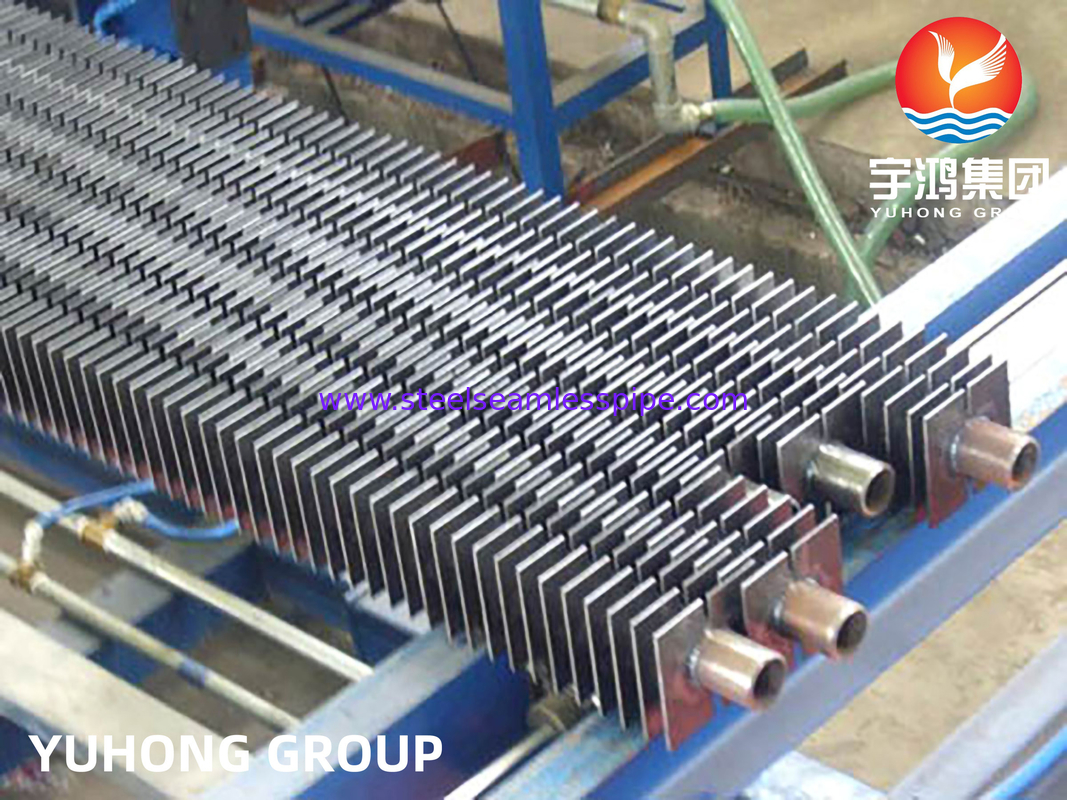

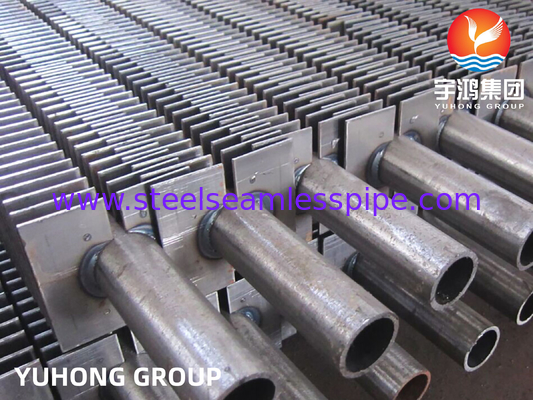

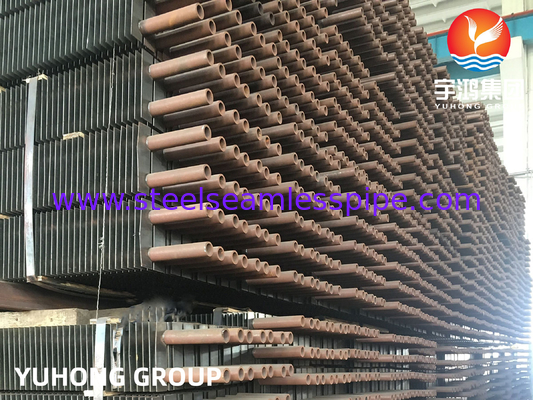

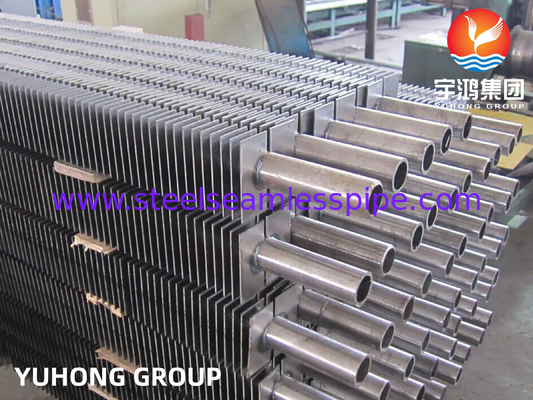

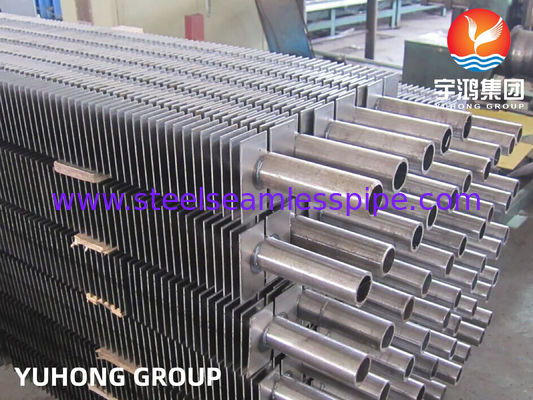

Угловая трубка с крыльями
Противоугольная трубка с крыльями - это трубчатая структура, которая повышает эффективность теплопередачи путем добавления прямоугольных плавников на внешнюю поверхность.Ниже приведены его основные особенности:, применения и точки проектирования:
1Основная структура и характеристики
Базовая трубка
Обычно металлическая труба (например, медная, алюминиевая, нержавеющая сталь), форма может быть круглой трубой, плоской трубой или прямоугольной трубой.
Плитки
Прямоугольные тонкие листы, сварные, экструдированные или закрученные на внешней стенке трубы для увеличения площади поверхности рассеивания тепла (до 5-20 раз площади основной трубы).
Геометрические особенности
Форма плавника: прямоугольная, прямая или сегментированная.
Расстояние между плавниками: оптимизированная конструкция в соответствии с свойствами жидкости (например, воздуха, дымовых газов), чтобы избежать накопления пыли или блокировки.
Высота плавника: влияет на эффективность теплопередачи и падение давления (обычно 5-30 мм).
2Основные преимущества
Эффективная теплопередача: плавники значительно расширяют площадь теплопередачи, особенно подходят для газо-жидкостного теплообмена (например, воздухоохладители).
Компактная конструкция: достижение высокой эффективности теплообмена на ограниченном пространстве и сокращение размера оборудования.
Способность к противопожарной работе: прямоугольные плавники имеют больший пробел и проще очищаются, чем спиральные плавники (подходят для пыльных и с высокой вязкостью жидкостей).
Гибкая настройка: параметры плавника (высота, толщина, расстояние) могут быть настроены в соответствии с условиями работы.
3Процесс производства
Экструзионная формование: алюминиевая трубка и плавники экструдируются как одно целое, с высокой прочностью и низкой контактной термостойкостью (обычно используется в конденсаторах кондиционирования воздуха).
Сварка/бразировка: плавники и основной трубки соединены высокочастотным сваркой или лазерной сваркой (подходит для материалов из нержавеющей стали и меди).
Оболочка: металлическая лента спирально завернута и сварлена к базовой трубе (низкая стоимость, но слабая температурная стойкость).
4Типичные сценарии применения
Отопление, вентиляция и кондиционирование воздуха (ВВК)
Теплообмен воздухоохладителем в конденсаторах кондиционирования воздуха, испарителях и установках свежего воздуха.
Восстановление тепла от промышленных отходов
Восстановление отработанного тепла от дымовых газов котла, охлаждение химического реактора.
Электроэнергия
Газовая турбина охлаждения входа, электростанция воздушного охлаждения острова.
Транспорт
Система охлаждения аккумуляторов новых энергетических транспортных средств, радиатор локомотива.
5. Конструкционные соображения и выбор
Свойства жидкости
С газовой стороны: требуется большая площадь крыльца (низкая теплопроводность), например, воздухоохладитель.
Ликвидная сторона: низкий спрос на крыльцо, сосредоточьтесь на оптимизации скорости потока в трубе (например, теплообменная труба для воды).
Контроль падения давления: Слишком плотные плавники увеличивают сопротивление воздушного потока, а эффективность и потребление энергии должны быть сбалансированы.
Выбор материала
Устойчивость к коррозии: в морской среде часто используются медно-никелевые сплавы и титановые трубки.
Средства высокой температуры: нержавеющая сталь или алюминиевая сталь.
Чистота и обслуживание: пыльная среда (например, котлы) требует большего расстояния между плавниками или съемной конструкции.
| Тип |
Описание |
Базовая трубка |
Спецификация лопаток (мм) |
| Превышение (мм) |
Плечевой пик |
Высота плавника |
Толщина плавника |
| Встроенные |
Трубка с плавниками типа G |
16-63 |
2.1-5 |
< 17 |
- Ну и что?4 |
| Прочие изделия |
Металлические комбинированные монометаллы |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| Низкая трубка с крыльями типа "T" |
10-38 |
0.6-2 |
< 1.6 |
- Ну и что?3 |
| Бамбуковые трубы |
16-51 |
8-30 |
< 2.5 |
/ |
| Рана |
трубка с крыльями типа l/kl/ll |
16-63 |
2.1-5 |
< 17 |
- Ну и что?4 |
| Строка |
Трубка с финиковой нитью |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Тип U |
Трубка типа U |
16-38 |
/ |
/ |
/ |
| Сварка |
Трубка для сварки на высоких частотах |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Трубка с крыльями типа H/HH |
25-63 |
8-30 |
< 200 |
1.5-3.5 |
| Продолженная трубка с крыльями |
25-219 |
8-30 |
5-35 |
φ5-20 |
Проведение инспекции и испытаний
Проверка химического состава,
Испытание механических свойств ((прочность на протяжении, прочность на протяжении, удлинение, разжигание, сглаживание, твердость, испытание на удар),
Испытание поверхности и размеров,
Неразрушительный тест,
