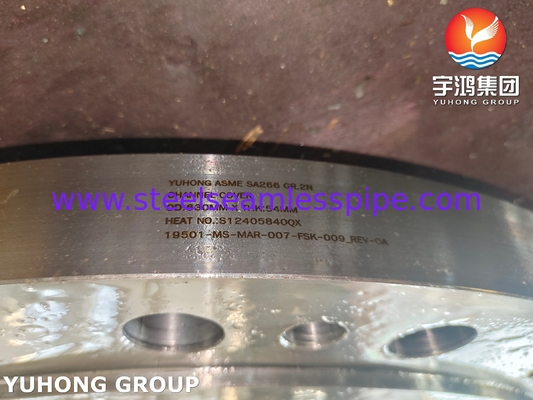

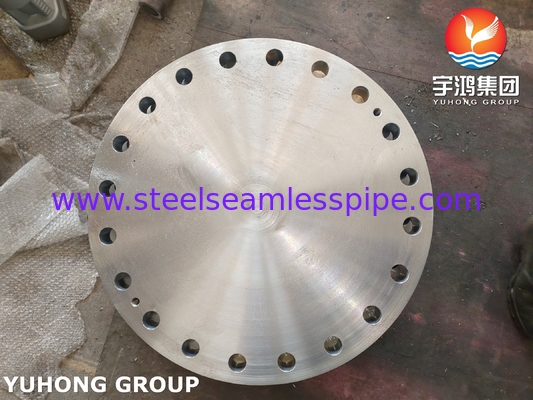

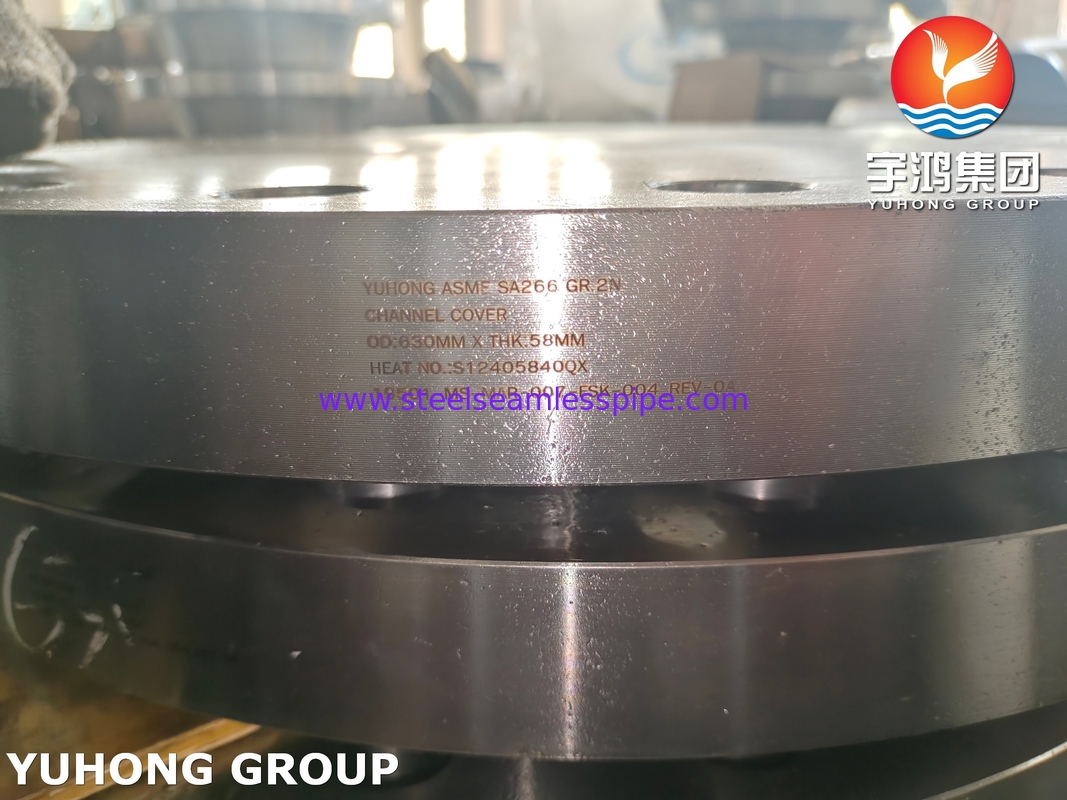

Части теплообменника ASTM A266 ASME SA266 GR.2N Фланцевая крышка канала
Определение:
Покрытие канала - это покрытие, используемое для закрытия или защиты каналов в оборудовании (таких как каналы жидкости, кабельные каналы или каналы механической конструкции).Он широко используется в промышленном оборудованииЕго основная функция заключается в том, чтобы предотвратить попадание посторонних объектов, обеспечить безопасность эксплуатации или поддерживать герметизацию системы.
Основная функция:
1Защита:
- Предотвратить попадание внешних загрязнителей, таких как пыль, мусор и жидкость, внутрь канала.
- Не допускать случайное прикосновение персонала к опасным участкам (таким как вращающиеся части, высокие температуры или электрические компоненты).
2- Запечатка:
- В жидкостных системах (таких как насосы и клапаны) канальное покрытие обеспечивает герметичность канала для предотвращения утечки.
- в электрооборудовании обеспечивает защиту от пыли и воды (например, защиту IP).
3Структурная поддержка:
- В некоторых конструкциях крышка может использоваться в качестве конструктивного компонента для повышения жесткости или стабильности канала.
Общие сценарии применения:
1Насосы и компрессоры
- Покрыть впускные и выпускные каналы жидкости, чтобы обеспечить уплотнение и защиту внутреннего колеса или подшипника (например, покрытие циркулярного канала центробежного насоса).
2. Теплообменник:
- Закройте канал потока охлаждающей или тепловой среды, чтобы предотвратить потерю тепла или загрязнение.
3Электрическое оборудование:
- Покрытия кабельных каналов или шкафов управления для защиты кабелей и соответствия стандартам безопасности.
4Здания и инфраструктура:
- Покрытия каналов дренажа и вентиляционных каналов для предотвращения блокировки или проникновения посторонних веществ.
5Механическое оборудование:
- защитные покрытия оборудования, таких как станки и конвейеры, для обеспечения безопасной работы.
Материал и конструкция:
Материал:
- Металл: нержавеющая сталь (стойкая к коррозии), алюминий (легкий), углеродистая сталь (высокая прочность).
Требования к химическому составу
| Положение |
Химические требования для ASTM A266, % |
| Гр. 1 и 2 |
Г. 3 |
Г. 4 |
| В |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| Мн |
0.40 ~ 1.05 |
0.80 ~ 1.35 |
0.80 ~ 1.35 |
| П |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| Да, да. |
0.15-0.35 |
0.15-0.35 |
0.15-0.35 |
Механические свойства
Стяжность
Требования |
Г. 1 |
2 и 4 классы |
Г. 3 |
Т.С. минус.
ksi [Mpa] |
60 ~ 85
[415-585] |
70 ~ 95
[485 ~ 655] |
75 ~ 100
[515 - 690] |
Минимально.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. в 2" или
[62,5 мм]
минимум % |
23
[17] |
20
[18] |
19
[17] |
|
R.o.A.
минимум %
|
38 |
33 |
30
|
Конструктивные особенности:
- съемная конструкция (для легкого обслуживания и осмотра).
- с уплотнительной прокладкой или натяжной конструкцией (улучшенная уплотнительность).
- Прозрачное окно (для наблюдения за состоянием внутренней работы).
Сопутствующие стандарты:
- Промышленное оборудование: ASME B31.3 (процессовые трубы), ISO 13857 (защита механической безопасности).
- Электрическая защита: IEC 60529 (класс защиты IP).
- Здание: EN 1433 (стандарты нагрузки для покрытия каналов водоотведения).
Учеты по выбору:
1Условия окружающей среды: коррозионная стойкость (химическая среда), высокотемпературная стойкость (система котла).
2Требования к нагрузке: необходимость выдерживать попадание персонала или давление оборудования (например, покрытие промышленных каналов).
3Удобство обслуживания: необходимо ли его часто демонтировать для осмотра?
4Соответствие: Соответствует промышленным сертификатам безопасности и качества (например, CE, UL).
Пример:
- Центробежный насос: обычно литый из нержавеющей стали, закрепленный болтами, с уплотнением, встроенным внутрь, чтобы предотвратить утечку жидкости.
- Покрытие кабельного яма: легкий пластиковый или металлический материал с антискользящей текстурой, легко открываемый быстро во время ежедневного обслуживания.
