ASTM A182 / ASME SA182 F22 Фланцы из сплава стали Фланцы B16.5

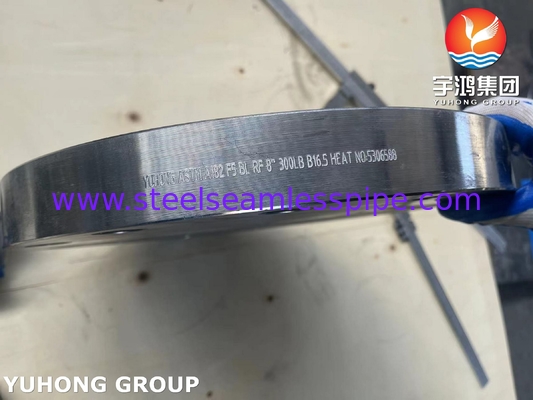

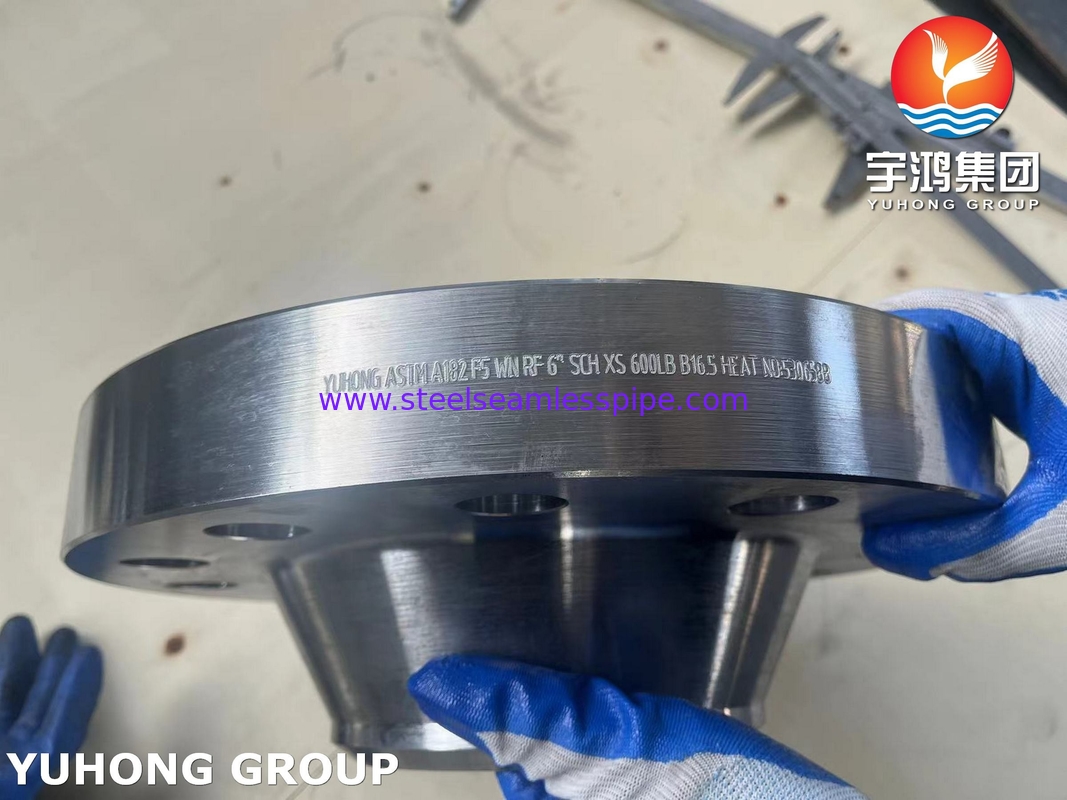

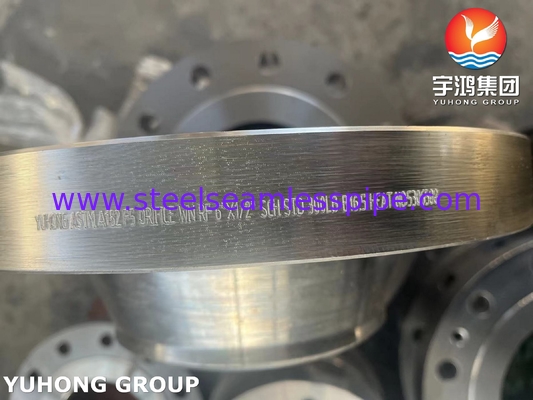

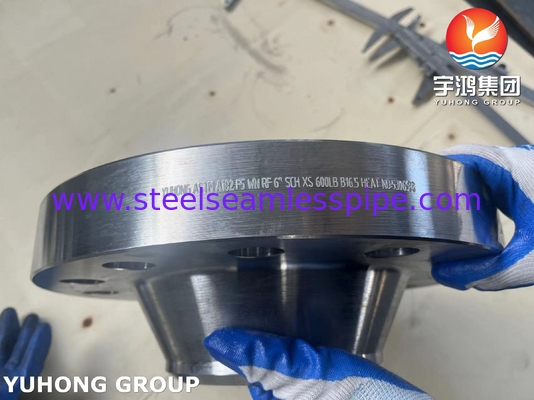

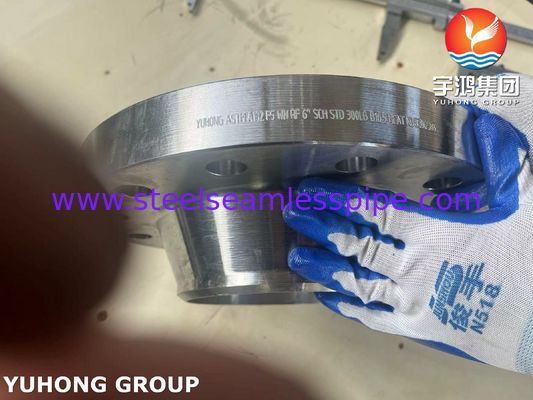

Фланц ASTM A182 F5 представляет собой высокотемпературную и высокодавленную часть соединения, кованую из 5% хрома-0,5% молибдена (5Cr-0,5Mo) сплавной стали, которая соответствует ASME B16.5 стандарта и подходит для экстремальных условий работы от -29°C до 593°CБлагодаря нормализационной и закаливающей обработке он обладает превосходной высокотемпературной прочностью, устойчивостью к коррозии водорода и хорошей свариваемостью.Он широко используется в ключевых системах, таких как нефтепереработка каталитического крекинга, гидропереработки и высокотемпературных паропроводов.Он может выдерживать высокие напряжения и среды, содержащие водород, и является идеальным выбором для соединений трубопроводов средней температуры и высокого давления, которые балансируют стоимость и производительность.
В чем разница между F5 и другими сортами легированной стали?
F5 (5Cr-0.5Mo): содержит 5% хрома (Cr) и 0,5% молибдена (Mo), с акцентом на коррозионную стойкость водорода и прочность при средней температуре.
Другие обычные сплавные стали:
F11 (1,25Cr-0,5Mo): Низкий хром, более низкая стоимость, но более слабые высокотемпературные характеристики.
F22 (2,25Cr-1Mo): Более высокое содержание молибдена, лучшая стойкость к прополкам, чем F5, но немного хуже коррозионная стойкость водорода.
F91 (9Cr-1Mo-V): добавлен ванадий (V), более высокая высокотемпературная стойкость (≤650°C) и стойкость к окислению паром
Каков температурный диапазон фланцев из сплавной стали A182 F5?
Минимальная рабочая температура: -29°C (необходимо соответствовать требованиям испытания на прочность при ударе, например, испытания Charpy V-notch).
Долгосрочная рабочая температура: ≤593°C (традиционная конструкционная температура).
Краткосрочная температура пика: ≤650°C (необходимо контролировать время, чтобы избежать ухудшения характеристик материала).
ASTM A182F5 Химический состав и свойства фланца
| Уровень |
UNS# |
Состав |
| ASTM A182 F5 |
K41545 |
В.15 максимум, Mn.30.60,КР4.0 - 6.0,Мо.44 -.65 |
| ASTM A182 F9 |
K90941 |
В.15 максимум,Мн.30.60,КР8.0 - 10.0,Мо.90 - 1.10 |
| ASTM A182 F11 |
K11572 |
В.10 -.20,Мн.30.80,КР1.0 - 1.5,Мо.44 -.65 |
| ASTM A182 F22 |
K21590 |
В.05 -.15,Мн.30.60,КР2.0 - 2.5,Мо.87 - 1.13, |
| ASTM A182 F91 |
K91560 |
В.08 -.12,Мн.30.60,КР8.0 - 9.5,Мо.85 - 1.05,Cb.06 -.10,N.03 -.07,Аль..04 максимум,V.18 -.25 |
Химические свойства фланцев из легированной стали F5
| Уровень |
В |
Мн |
Да, да. |
S |
П |
КР |
Мо |
| A182 F5 |
0.15 |
0.3 - 0.6 |
0.5 |
0.03 |
0.03 |
4 - 6 |
0.044 - 0.65 |
Механические свойства слепых фланцев из легированной стали ASTM A182 F5
| Уровень |
Прочность на тягу (Mpa) |
Прочность нагрузки (Mpa) |
Удлинение в % |
| A182 F5 |
275 |
485 |
20 |
ASTM A182 F5 Применение фланца
1. Силовые и энергетические котловые системы электростанций сверхнагреватели/перегреватели: поддержание герметичности в условиях высокой температуры дымовых газов.
По сравнению с углеродной сталью, стойкость к потаску увеличивается в 3 раза, увеличивая срок службы трубопроводной системы.
2Нефтехимическое оборудование для высокотемпературного крекинга
3Система циркуляции горячего масла для химической и фармацевтической промышленности
Более низкая стоимость, чем из нержавеющей стали 316, и лучшая прочность при высоких температурах.
4Судостроение и морское строительство Высокотемпературная паровая система оборудование для сжиженного природного газа (СПГ)
