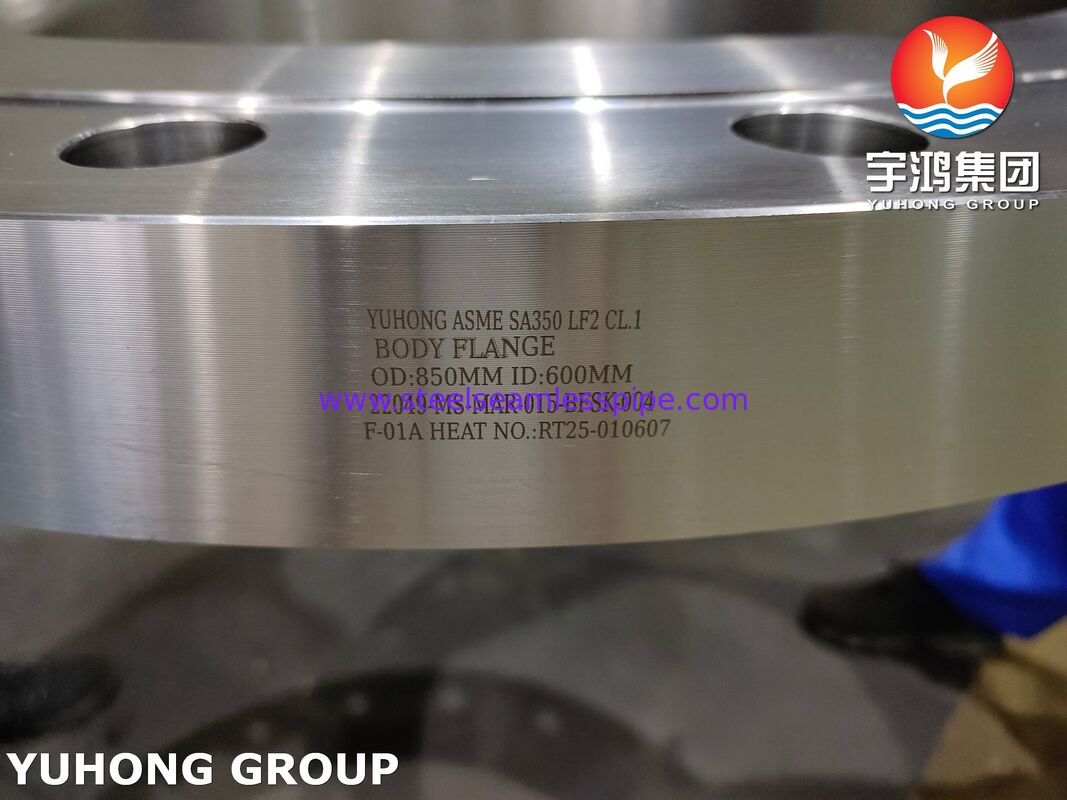

ASME SA350 LF2 Класс 1 Сплавная стальная кованая фланца для низкой температуры

Фланец из легированной стали ASME SA350 LF2 класса 1, кованый, по стандарту B16.5 для низких температур

ASME SA350 является стандартной спецификацией для поковок из углеродистой и низколегированной стали, используемых для испытаний на ударную вязкость компонентов трубопроводов. Эта спецификация охватывает различные изделия, такие как кованые или кольцекатаные фланцы, кованые фитинги и клапаны из углеродистой и низколегированной стали, и особенно подходит для низкотемпературных сред, таких как объекты СПГ, холодильные склады и полярное машиностроение. Требуется испытание на ударную вязкость. Эти изделия изготавливаются в соответствии с указанными размерами или соответствуют стандартам размеров, указанным в стандартах.

Основные преимущества ASME SA350 LF2 фланцев из легированной стали в основном сосредоточены на трех аспектах: низкотемпературная ударная вязкость, свариваемость и коррозионная стойкость. ASME SA350 LF2 фланцы из легированной стали могут проходить строгие испытания на удар (-46 ° C) для обеспечения устойчивости к хрупкому разрушению при низких температурах. Кроме того, благодаря низкому содержанию углерода, обычно ≤ 0,45, они легко свариваются. Микролегирующие элементы (например, никель) в химическом составе ASME SA350 LF2 могут повысить его приспособляемость к низкотемпературным коррозионным средам.

Химический состав легированной стали ASME SA350

Сравнение ASME SA350 LF2 класса 1 и других криогенных материалов

• VS SA350 LF3: ASME SA350 LF2 также является пококой из низкотемпературной углеродистой стали, обычно с более высоким содержанием никеля и минимальной расчетной температурой металла до -101°C (-150°F). Он в основном используется в более требовательных криогенных средах, таких как основная криогенная зона СПГ, но также имеет более высокую стоимость. LF2 класса 1 является более экономичным вариантом, подходящим для температур выше -46°C.
• VS Аустенитные нержавеющие стали, такие как 304/316L: Аустенитные нержавеющие стали обладают отличной низкотемпературной ударной вязкостью и коррозионной стойкостью, но значительно дороже углеродистой стали и имеют относительно более низкую прочность. Поэтому, когда коррозионная стойкость не требуется или стоимость является проблемой, ASME SA350 LF2 класса 1 предлагает более экономичное решение для низкотемпературной ударной вязкости.
• VS ASTM A694 F52/F60/F65/F70: ASTM A694 является стандартом для высокопрочных низколегированных стальных фланцевых материалов, также часто используемым для низкотемпературных, высоковольтных трубопроводов. Он имеет более высокий класс прочности, но требования к ударной вязкости, такие как температура испытания на удар, должны определяться в соответствии с конкретным классом и расчетной температурой и могут не достигать того же уровня, что и LF2 класса 1.

ASME SA350 LF2 Механические свойства при комнатной температуре

ASME SA350 LF2 класса 1 Требования к обработке и производству

• Процесс ковки: Фланцы из легированной стали ASTM A350 LF2 требуют ковки для улучшения плотности материала и устранения литейных дефектов.
• Термическая обработка: Фланцы из легированной стали ASTM A350 LF2 требуют нормализации или нормализации+отпуска для измельчения зерна и повышения ударной вязкости.
• Неразрушающий контроль: Фланцы из легированной стали ASTM A350 LF2 требуют ультразвукового контроля (УЗК) или магнитопорошкового контроля (МПК) для обеспечения отсутствия трещин или включений.
• Мелкое зерно: Стандарты предписывают размер зерна 5 или более мелкий, что является металлургической основой для обеспечения низкотемпературной ударной вязкости.

Основные области применения фланцев из легированной стали ASME SA350 LF2 класса 1Сжиженный природный газ (СПГ): Криогенные трубопроводы на терминалах приема СПГ и заводах по сжижению.

• Нефтехимия: Переработка олефинов, установки разделения газов, криогенные трубопроводы для транспортировки газа.

• Холодильная промышленность: Крупномасштабные промышленные холодильные системы, трубопроводы аммиака или фреона на холодильных складах.

• Энергетическая промышленность: Установки разделения воздуха, криогенное хранение и транспортировка жидкостей.

• Любая трубопроводная система для углеводородов или химических сред, рабочая температура которых может опускаться в диапазон от -20°C до -46°C.
