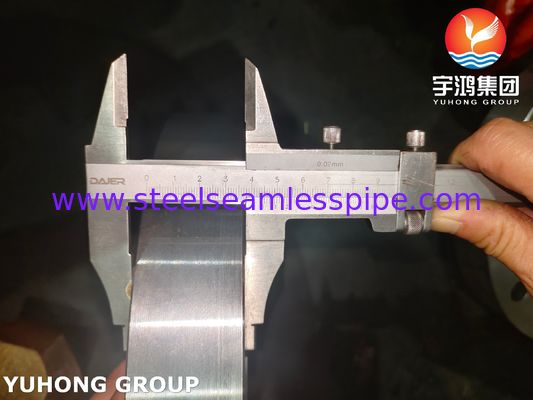

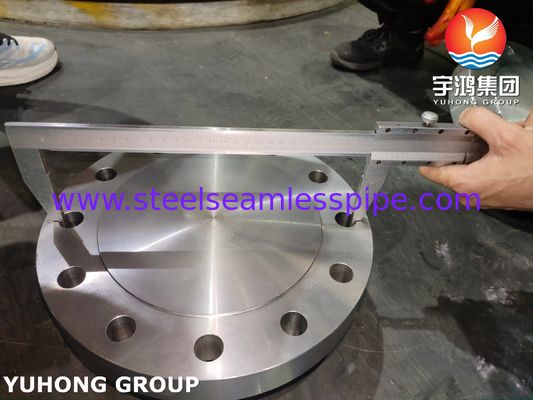

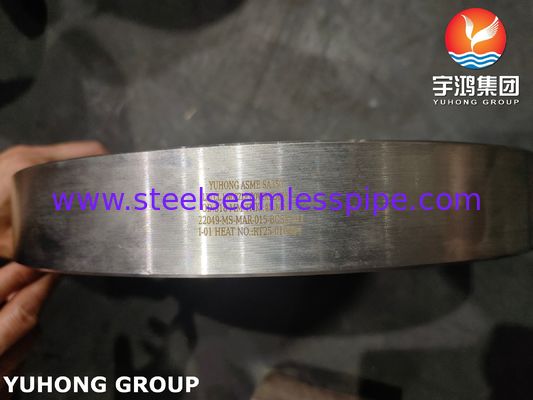

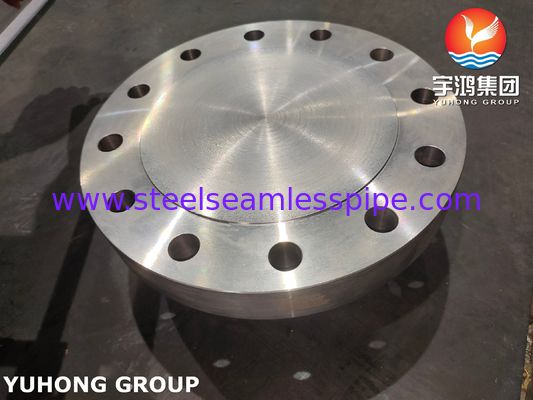

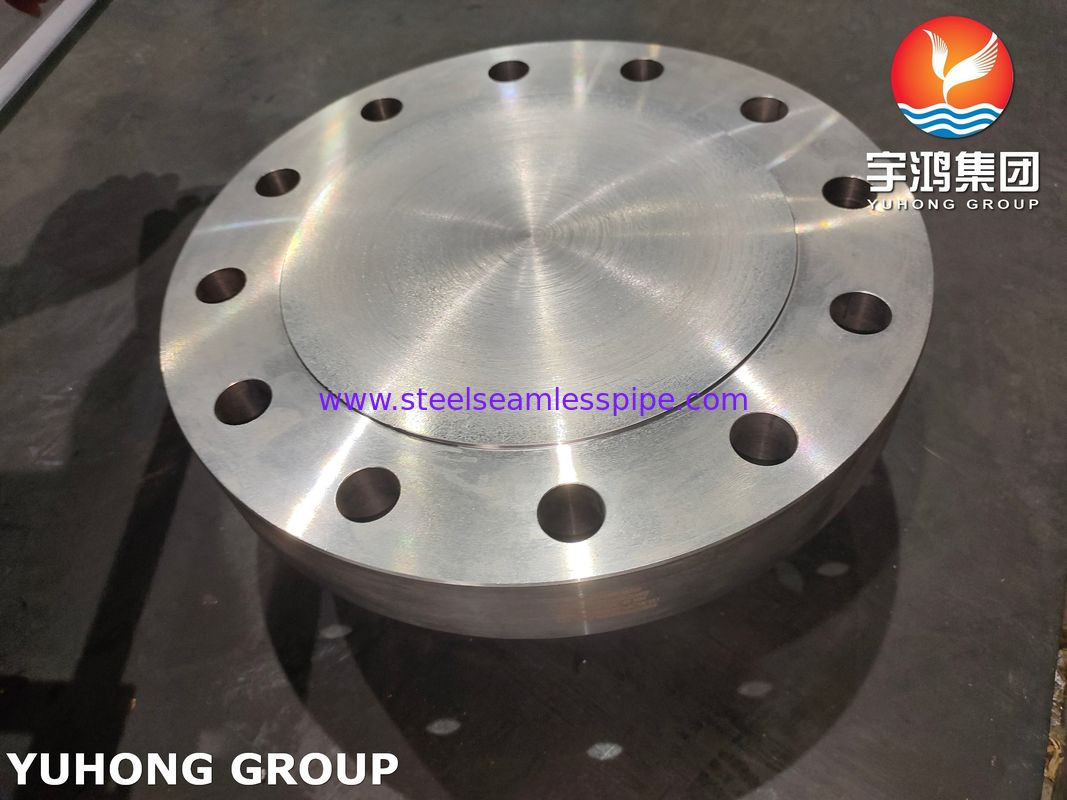

Фланец крышки сопла ASME SA350 LF2 Class 1, низкотемпературные кованые фланцы

Низкотемпературные кованые изделия, ASTM A350 класс LF2 класс 1 кованые фланцы для крышки сопла

ASME SA350 LF2 Класс 1 - это спецификация низкотемпературной ковки из углеродной стали, специально разработанная для фланцев, фитингов, клапанов и компонентов давления, работающих в криогенной эксплуатации.

Спецификация ASTM A350/ASME SA350 LF2 КЛАСС1 Фланцевая крышка сопла

1Материал: SA350 LF2

• Основной состав: низкоуглеродистая сталь, сплавленная с никелем (Ni) для повышения прочности при низких температурах.

• Цель: Никель снижает температуру перехода материала от хрупкого к хрупкому, предотвращая его ломкость при температуре ниже нуля.

• Форма: поставляется в виде кованых изделий (кроме отливок или плит).

2Класс: 1 класс

• Критическое требование: это означает самую низкую температуру эксплуатации, для которой сертифицирован материал.

• Температура: -46°C (-50°F). Материал должен продемонстрировать достаточную выносливость при ударе (через испытания Charpy V-notch) при этой температуре.

• Испытания: обязательное испытание на столкновения с витамином Charpy V-notch выполняется при температуре -46 °C (-50 °F) на каждой партии тепла.

3. Компонент: Фланцевая крышка сопла

• Функция: это, по сути, специализированный слепой фланц (ASME B16.5 Тип: слепой), используемый для уплотнения конца сопла на сосуде под давлением, теплообменнике или трубопроводной системе.

• Цель:

  • Изолируйте участки для технического обслуживания, проверки или безопасности.

  • Предоставьте будущие точки подключения ("крышки для сосудов" часто являются временными).

  • Используется в качестве постоянных уплотнений на неиспользуемых сосудах.

• Конструкция: изготавливается в соответствии с размерами и давлением, указанными в таких стандартах, как ASME B16.5 (Фланцы труб и фланцевые фитинги) или ASME B16.47 (Фланцы большого диаметра).Ключевые особенности включают отверстия для болтов, обращенные (например, поднятая сторона - RF, кольцевое соединение - RTJ), и номинальная толщина для давления.

Химический состав фланца крышки сопла ASTM A350 LF2

Механические свойства фланца крышки сопла ASTM A350 LF2

Ключевые характеристики и требования

• Прочность при низких температурах:Основная причинадля спецификации SA350 LF2 Cl. 1. Обеспечивает устойчивость к ломкости при -46°C/-50°F.

• Предельное давление: способность к давлению фланца при различных температурах определяется его классом ASME B16.5/B16.47 (например, класс 150, 300, 600, 900, 1500, 2500).1 материал должен соответствовать проектному давлению/температуре.

• Тепловая обработка: кованые изделия обычно нормализуются или нормализуются и закаливаются для достижения требуемой структуры зерна, механических свойств и прочности при ударе.

• Обязательное испытание воздействия: как упоминалось, испытание Charpy при температуре -46 °C/-50 °F требуется для каждой партии тепла.

• NDE (неразрушающее исследование): требует 100% ультразвукового тестирования (UT) для обнаружения внутренних дефектов.

• Химические и механические свойства: должны соответствовать строгим пределам состава и требованиям к прочности на растяжение/выносливость, определенным в SA-350.

Применение:

• Объекты сжиженного природного газа (СПГ): трубопроводы, резервуары для хранения, установки обработки.

• Холодильные и криогенные установки: системы аммиака, этиленовые установки, установки разделения воздуха.

• Нефтехимическая и газообрабатывающая промышленность: оборудование для обработки холодных газов или жидкостей.

• Производство электроэнергии: Некоторые компоненты криогенных систем.

• Нагнетательные сосуды и теплообменники: Закрытия сосудов в сосудах, работающих ниже -29°C.
