ASTM A182 F60 Фланц сварной шеи AS2129 Австралийские стандарты

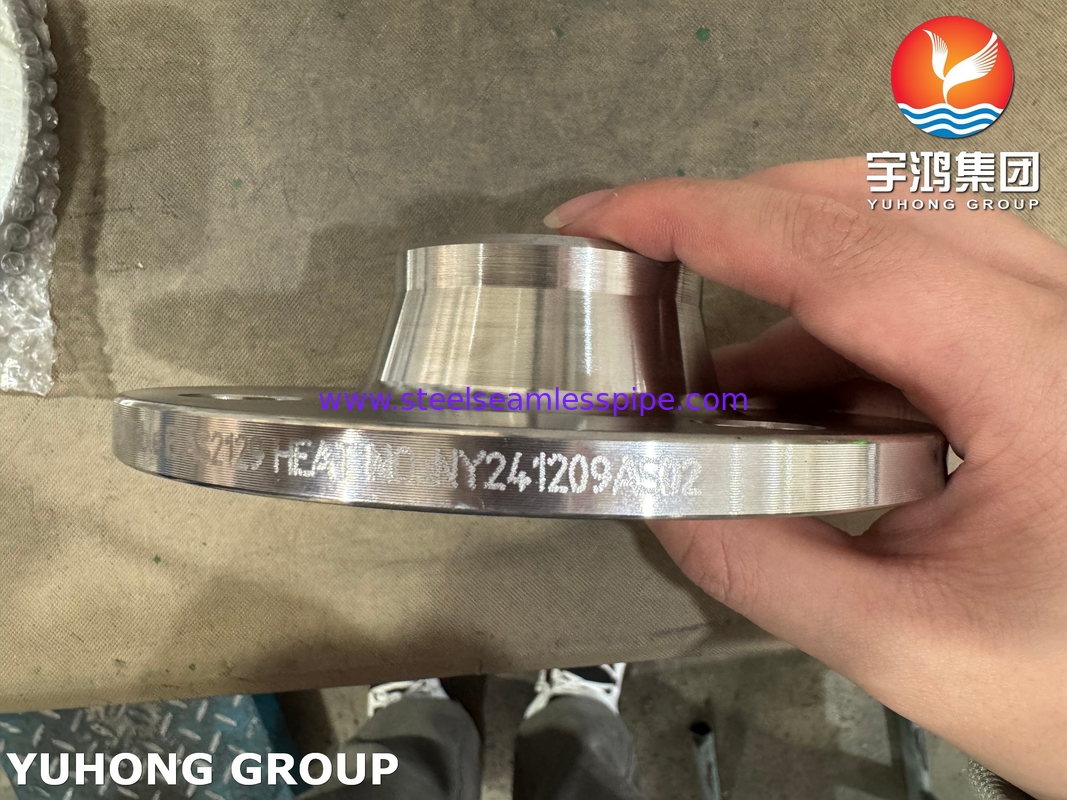

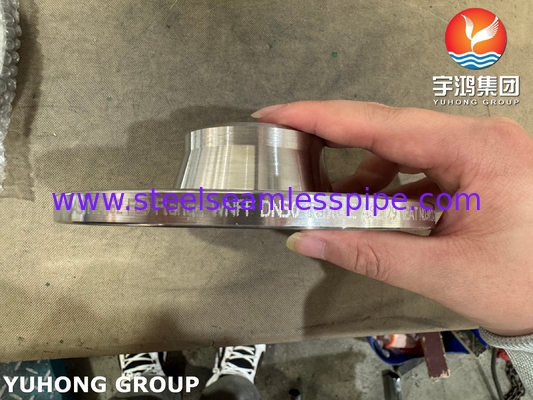

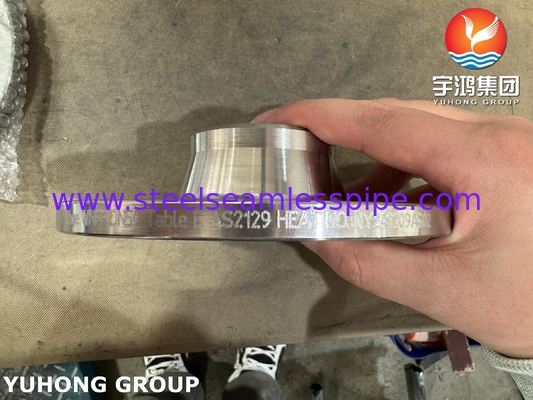

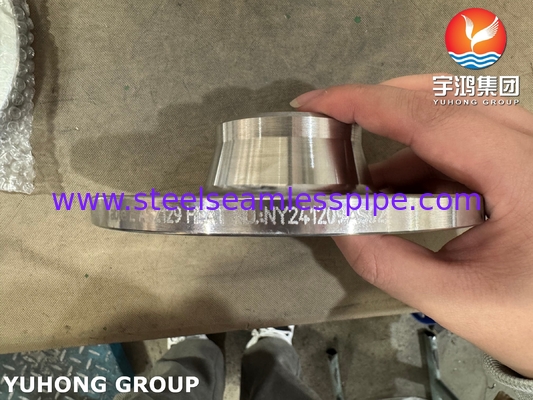

Фланец с приварной шейкой ASTM A182 F60 AS2129

Описание

Данное изделие представляет собой фланец под стыковую сварку (с приварной шейкой), соответствующий требованиям австралийского стандарта AS2129 по размерам. Его уплотнительная поверхность - плоская (FF). Материал - дуплексная нержавеющая сталь (UNS S32205), соответствующая стандарту ASTM A182 F60. Обладает высокой прочностью и отличной коррозионной стойкостью (особенно к хлоридной коррозии). Подходит для суровых условий эксплуатации, требующих соответствия австралийским стандартам, а также коррозионной стойкости и устойчивости к высокому давлению. При использовании необходимо убедиться, что поддерживающее оборудование также имеет плоскую уплотнительную поверхность или использовать подходящую полноплоскостную прокладку.

Размер фланца AS 2129 определяется конкретной "таблицей" (D, E или F), которой он соответствует. Таблица D соответствует европейскому стандарту EN 1092-1 (DIN) по размерам (серия PN), Таблица E соответствует американскому стандарту ASME B16.5 по размерам (серия Class), а Таблица F - это чисто метрическая серия размеров, уникальная для Австралии. При указании или выборе фланца AS 2129 важно указывать "Таблицу", к которой он относится (например, AS 2129 Table D PN16 DN100 WN RF), поскольку размеры (например, PCD, количество болтовых отверстий, толщина и т. д.) между различными таблицами могут полностью отличаться, даже если номинальный размер и класс давления схожи. Эта многотабличная структура позволяет AS 2129 адаптироваться к оборудованию из разных источников и требованиям международных проектов, сохраняя при этом австралийские местные варианты размеров.

Таблица веса фланцев из дуплексной стали F60

ХИМИЧЕСКИЙ СОСТАВ ФЛАНЦА ASTM A182 F60 SLIP ON

МЕХАНИЧЕСКИЕ СВОЙСТВА ФЛАНЦА ASTM A182 F60 SLIP ON

ЭКВИВАЛЕНТНЫЕ МАРКИ ФЛАНЦА ASTM A182 F60 SLIP ON
