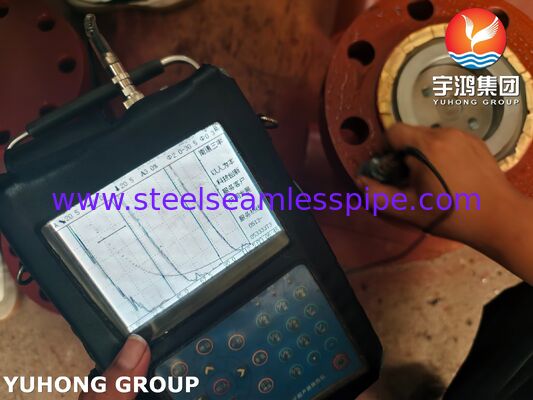

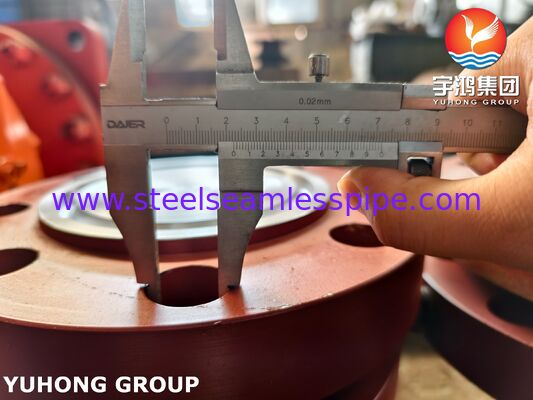

Фланцевое приспособление, ASTM A105 Фланцевое приспособление с A234 WPB и A860 WPHY 65 Tee Flanged Tee

Фланцевые фитинги, фланцевые ASTM A105 с A234 WPB Teeдля компонента системы нефти и газа

Зачем комбинировать фланц с фитингом?

Трубопроводные системы имеют два основных типа соединений:

1. Постоянные соединения: сварные соединения для прочности, целостности и устойчивости к утечке.

2. Сменяемые/разменяемые соединения: фланцевые или натянутые соединения для обслуживания, осмотра и подключения оборудования.

Комбинация "Фланце + Фитинг" стратегически помещает съемный соединение в определенную критическую точку в иной постоянной системе.Редуктор) изменяет направление потока или размер трубы, в то время как фланц обеспечивает болтованный, демонтируемый интерфейс.

Спецификация кованых фланцев

Спецификация фитингов для задних сварков

Общие стандартные конфигурации

А. Фитинги с фланцами (интегральные фланцы)

Фланц отливается или ковается как один кусок с приспособленным корпусом.

Примеры:

Фланцевый локоть: меняет направление (90° или 45°) с фланцевыми концами.

Фланговый Tee: создает ветвь со всеми тремя концами фланговых.

Фланцевый редуктор: изменяет размер трубы с фланцевыми концами.

Стандарт:ASME B16.5 (Flanges Pipe and Flanged Fittings: NPS 1⁄2" to 24"). Этот стандарт охватывает размеры, номиналы и допуски для этих конкретных фитингов.

B. Изготовленные комбинации (фланец + сварные фитинги)

Это включает в себя сварку стандартного фланца на стандартную сварочную фитингу. Это самый распространенный и гибкий подход.

Используемые компоненты:

Фланц: согласно ASME B16.5 или B16.47.

Сварные приспособления: согласно ASME B16.9 (Butt-Weld) или B16.11 (Socket-Weld/Threaded).

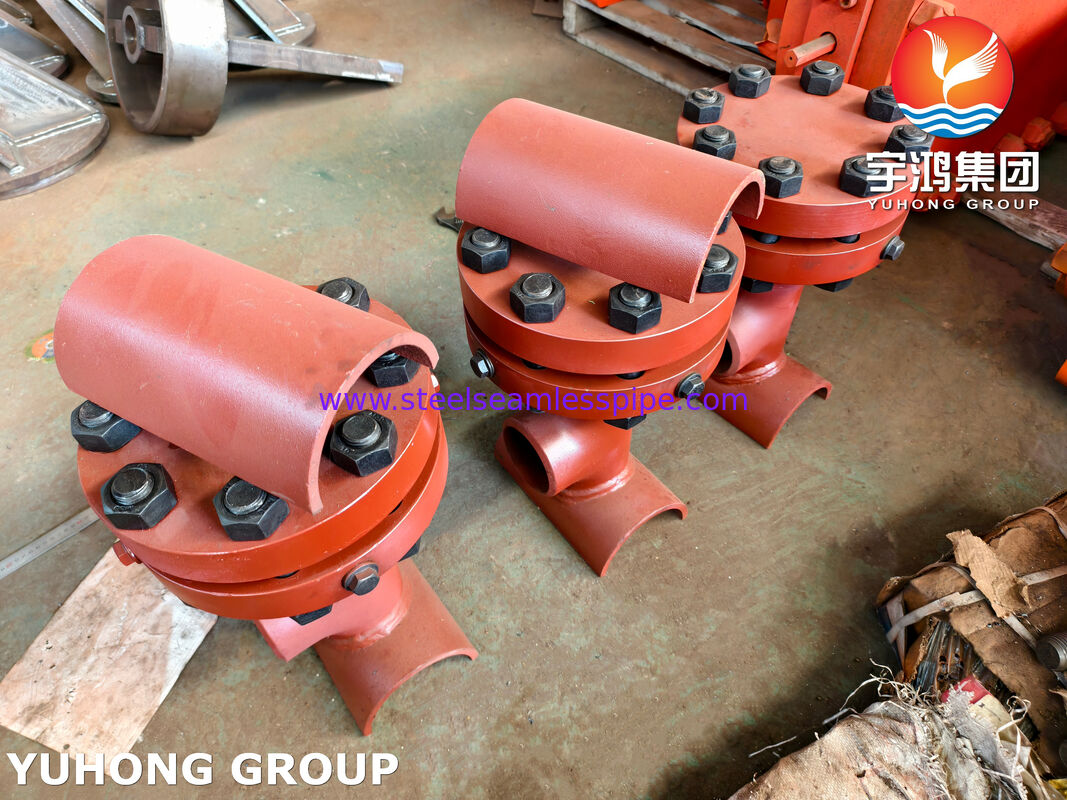

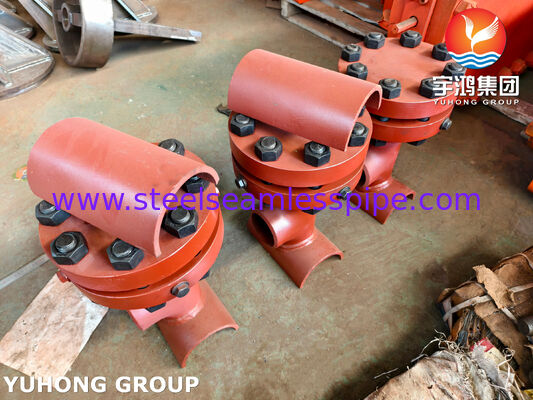

Наиболее распространенный пример:Фланцевая футболка
Это сварка с задницей (B16.9) с фланцем (B16.5) сварным на его разветвление.

Спецификация: Tee, BW x BW x RF (Butt Weld x Butt Weld x Raised Face Flange).

Другие примеры:

Конец флангера: флангера с объединенным воротником + конец флангера (B16.9) для систем легкой настройки.

Фланцевая сосна: сварочная головка или сцепление (B16.11) с заваренным фланцем для соединения приборов.

Заявления

Фланцевые стволы используются в различных отраслях, где трубопроводы должны быть модульными или доступными:

• Очистка воды и сточных вод: для перенаправления потока в различные резервуары или фильтры.

• Химические и нефтехимические заводы: на линиях, требующих частого заправления, очистки или загрузки/разгрузки катализатора.

• Производство электроэнергии: в охлаждающей воде, водопроводной воде и вспомогательных системах, где оборудование нуждается в изоляции.

• Судостроение и оффшор: для балластных, сливных и морских систем, которые требуют прочных, скрепляемых труб.

• HVAC & Industrial Plumbing: В крупномасштабных охлажденных распределительных системах для воды или пара.
