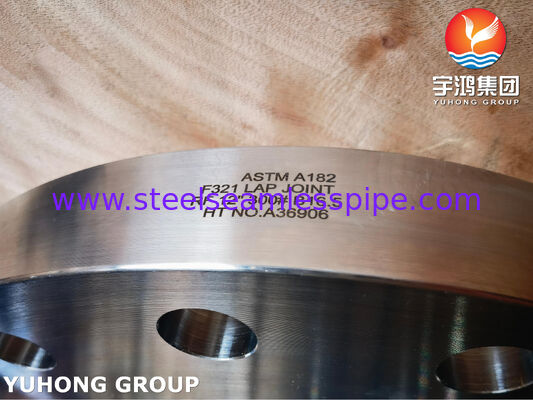

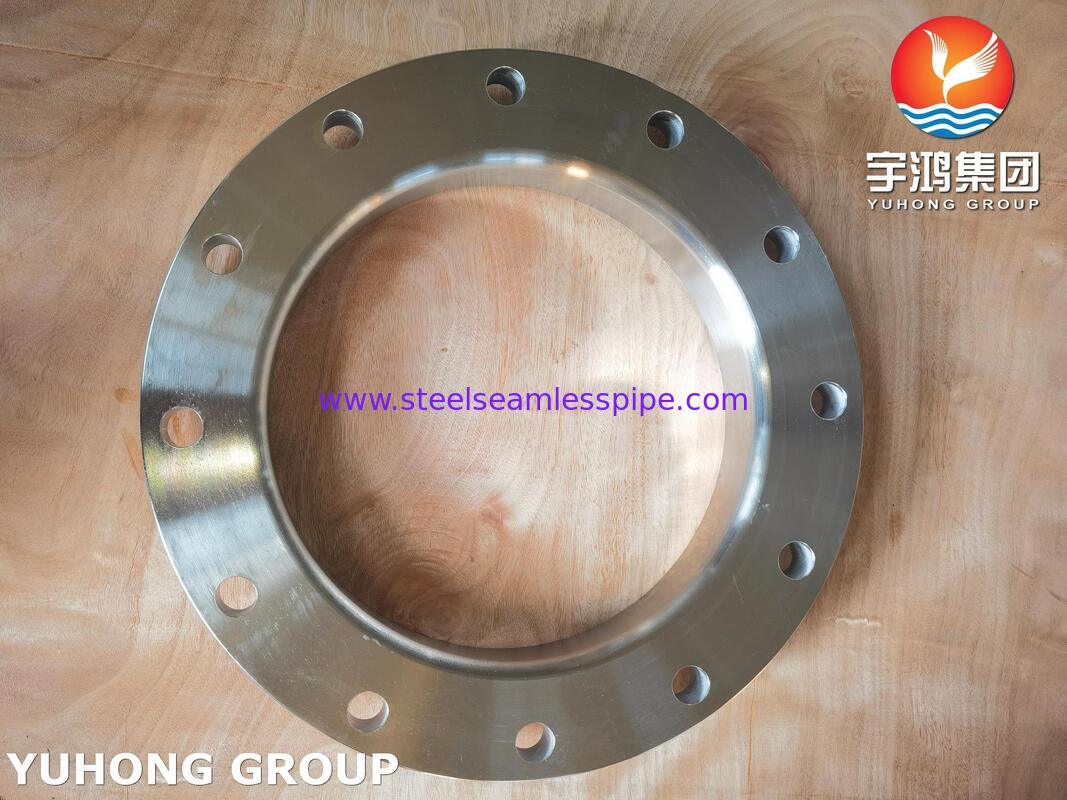

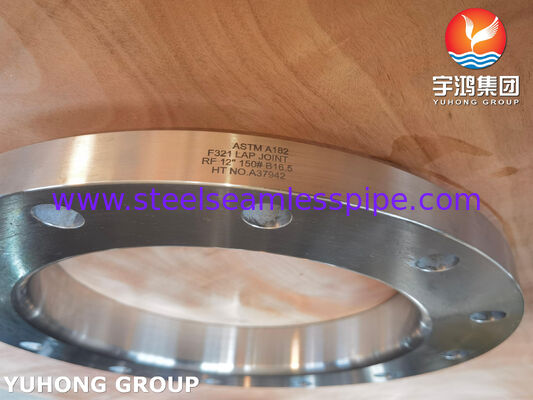

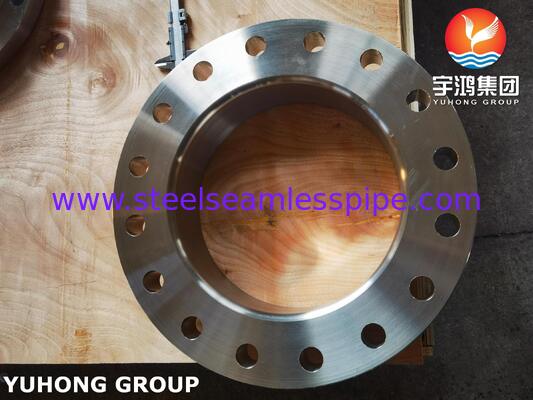

Фланец из нержавеющей стали ASTM A182 F321 / UNS S32100 / 1.4541, фланец на прихватке, фланец с кольцевой поверхностью

АСТМ A182 F321 Фланц из нержавеющей сталиUNS S32100Фланцевые соединения из кованой стали

АСТМ A182 F321 Фланцевая плоскостьдля высокотемпературной трубопроводной системы, где вам нужна гибкость и легкое выравнивание свободного фланца, а материал должен устойчиво противостоять межзернистой коррозии после сварки.

Фланцевая шнурка - это не однодельный компонент, как шнурка с сварной шеей или с подвижной шнуркой.Это часть изготовлена из ASTM A182 F321.. Он похож на слип-он фланц, но имеет радиус на отверстии на задней стороне. 2. Конец стуба: Это отдельный короткий кусок трубы, который сварляется с трубой.У него изогнутая губа, которая соответствует радиусу на кольце фланца.

Почему F321 для высокотемпературной службы?

1Устойчивость к сенсибилизации:

Если вы используете стандартный 304 конец, тепло от сварки может повысить чувствительность материала, делая его восприимчивым к коррозии.Титановая стабилизация F321 предотвращает это.

2. высокотемпературная целостность:

Само кольцо фланца, хотя и не контактирует с процессной жидкостью, подвергается воздействию окружающего тепла, излучаемого трубой.F321 поддерживает свои механические свойства и структурную целостность в этой горячей среде лучше, чем нестабилизированные сорта.

Преимущества конструкции лапного сустава

• Легкость выравнивания: из-за того, что кольцо фланца вращается, отверстия болтов невероятно легко выравнивать,что является большим преимуществом в полевых конструкциях или при подключении к оборудованию с фланцами, которые имеют фиксированные отверстия для болтов.

• Экономия затрат в системах с высоким сплавом: Вы можете использовать менее дорогой материал для кольца фланца (например, углеродистая сталь), в то время как намоченные части (конец ступа и труба) изготавливаются из дорогостоящего сплава.Однако, в данном конкретном случае (F321), обе части, вероятно, будут F321 для полного высокотемпературного раствора.

• Уменьшенный запас: один набор фланцевых колец может использоваться с концами ступней различных графиков (толщины стен), если отверстие кольца достаточно большое.

Заявления

• Теплообменники: часто используются на каналах и оболочках теплообменников, где тепловое расширение и необходимость частого демонтажа для очистки являются обычными.Расслабленный фланц лучше справляется с тепловыми напряжениями, чем фиксированный, а материал F321 выдерживает рабочие температуры.

• Трубопроводы печи и линий сверхнагрева: любая трубопроводная система, которая постоянно работает выше 800°F (427°C).

• Авиационные и аэрокосмические выхлопные системы: где высокая температура и вибрация являются факторами.

• Химические и нефтехимические заводы: в процессах, связанных с высокими температурами, особенно там, где водная коррозия не является основной проблемой, но высокая температура прочности.
